Большинство проблем с пустотой BGA не обнаруживаются там, где они возникли.
Их обнаруживают гораздо позже — после того, как товары были отправлены, подвергнуты стрессу и возвращены без очевидных объяснений.
Заводы часто говорят, что они «проверяют» пустоты. На самом деле они имеют в виду, что записывают доказательства постфактум . Пустота уже здесь. Процесс, который его создал, уже пошел дальше.
Чтобы понять, почему пустоты продолжают возвращаться, инженеры должны взглянуть на результат проверки и изучить механизм, стоящий за ним. Это требует понимания не только того, что показывает рентгеновское изображение, но и того, как рентгеновский контроль работает в электронике и как его данные можно использовать в качестве обратной связи, а не суждения.
Когда рентгеновский контроль рассматривается как инструмент обратной связи, а не как критерий «прошел/не прошел», становится возможным проследить образование пустот до его источника и предотвратить повторное появление того же дефекта.
Пустые BGA опасны именно потому, что поначалу ведут себя вежливо.
Они не замыкают, не прерывают сигналы и не заявляют о себе при функциональном тестировании.
Плата включается. Цифры выглядят нормально. Все идут дальше.
Вместо этого пустота ждет.
Он находится внутри паяного соединения, уменьшая площадь контакта и концентрируя напряжение, в то время как продукт вступает в реальную жизнь — нагрев, нагрузка, вибрация и время.
К тому времени, когда сустав начинает разрушаться, процесс, который его создал, уже давно завершился, а доказательства похоронены.
Эта задержка не является случайностью физики.
Это причина, по которой пустоты покидают заводы и возвращаются в виде проблем с надежностью.
Пустота не приводит к равномерному ослаблению паяного соединения.
Это создает дисбаланс — тепловой, механический и, в конечном итоге, структурный.
Тепло изо всех сил пытается уйти через стык с внутренними полостями.
Напряжение накапливается по краям пустоты, а не распространяется естественным путем по припою.
При термоциклировании эти точки напряжения становятся источниками трещин.
Неудача редко бывает драматичной.
Это проявляется в виде прерывистого поведения, чувствительных к температуре неисправностей или усталости в раннем возрасте, что не поддается простому объяснению.
Вот почему отказы, связанные с пустотами, часто ошибочно диагностируются как проблемы с качеством компонентов, а не как проблемы процесса.
Пустота не приводит к равномерному ослаблению паяного соединения.
Это создает дисбаланс — тепловой, механический и, в конечном итоге, структурный.
Тепло изо всех сил пытается уйти через стык с внутренними полостями.
Напряжение накапливается по краям пустоты, а не распространяется естественным путем по припою.
При термоциклировании эти точки напряжения становятся источниками трещин.
Неудача редко бывает драматичной.
Это проявляется в виде прерывистого поведения, чувствительных к температуре неисправностей или усталости в раннем возрасте, что не поддается простому объяснению.
Вот почему отказы, связанные с пустотами, часто ошибочно диагностируются как проблемы с качеством компонентов, а не как проблемы процесса.
Электрические испытания могут только подтвердить, что цепь подключена, но не выдержит ли паяное соединение длительную нагрузку.
AOI сталкивается с более фундаментальным ограничением: он просто не может видеть содержимое пакетов с нижним завершением.
Вот почему многие критические дефекты, связанные с BGA, остаются невидимыми только для оптического контроля, что четко объяснено в статье «Рентгеновское исследование против AOI: какие дефекты невидимы для оптического контроля»..
В результате отказы, связанные с пустотами, часто ошибочно диагностируются как проблемы с качеством компонентов, а не как проблемы, связанные с процессом.

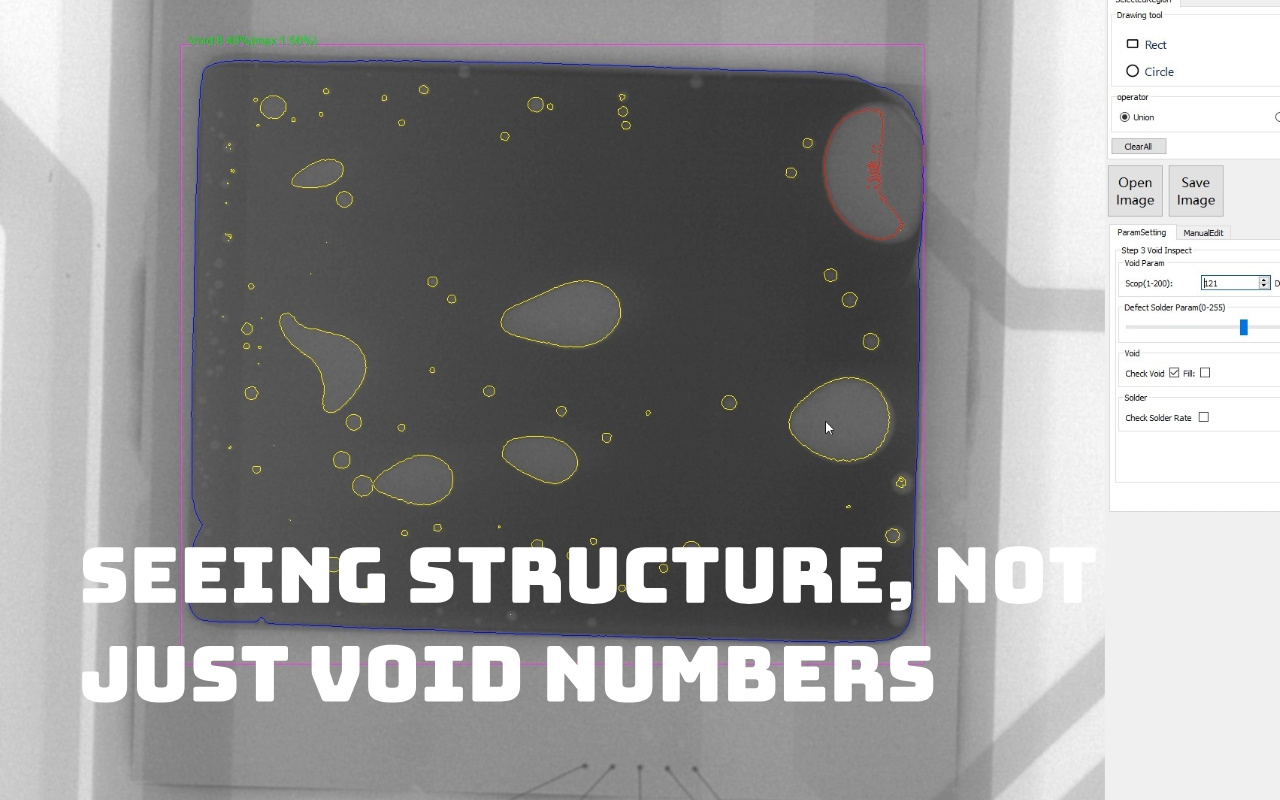

Большинство дискуссий о пустотах начинаются и заканчиваются процентами.
Это удобно, измеримо и часто вводит в заблуждение.
Два паяных соединения могут иметь одинаковый процент пустот и совершенно по-разному вести себя в полевых условиях.
Пустота в центре под шаром препятствует тепловому потоку гораздо сильнее, чем несколько меньших пустот по краям.
Распространение рассказывает историю, которую сами по себе цифры не могут.
Рентгеновские снимки не просто измеряют количество.
Он раскрывает структуру, а структура определяет поведение.
Одна большая пустота действует как трещина в стекле.
Вокруг него не распространяется стресс; оно собирается.
Множество небольших, равномерно распределенных пустот могут уменьшить объем припоя, но при этом обеспечить распределение нагрузки.
Разница не теоретическая — она проявляется в усталостной долговечности и термическом сопротивлении.
Без рентгена эти два состояния выглядят идентично последующим тестам.
С рентгеном разница очевидна и действенна.
Одиночное рентгеновское изображение представляет собой фотографию.
Серия изображений представляет собой временную шкалу.
Когда поведение пустоты повторяется на всех панелях, это указывает на стабильное, но ошибочное состояние процесса.
Когда он постепенно смещается с течением времени, это сигнализирует об износе, загрязнении или изменении параметров.
Последовательность тенденций — это когда рентгеновский снимок перестает быть проверкой и становится наблюдением.
Он сообщает инженерам не только о том, что произошло, но и о том, становится ли ситуация хуже.
Стандарты определяют минимальную грань между приемлемым и неприемлемым.
Они не определяют совершенство, стабильность или прибыль.
Процесс, который живет чуть ниже предела, нездоров — он хрупкий.
Тем не менее, многие заводы рассматривают прохождение критериев IPC как доказательство того, что ничто не требует внимания.
Рентген показывает, насколько близок процесс к этому краю.
Игнорирование этой информации — это выбор, а не ограничение.

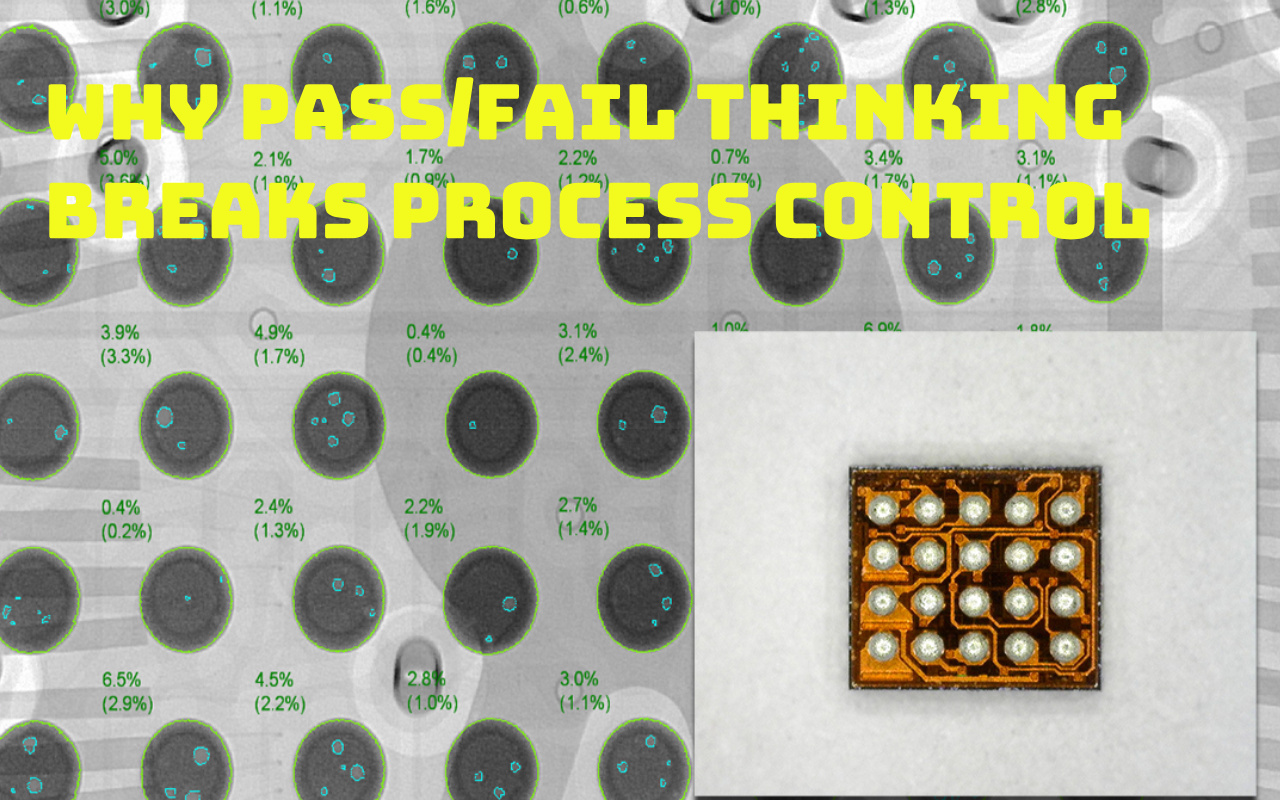

Пройден или нет – это просто.
Реальность — нет.
Процессы тихо дрейфуют.
Паста стареет. трафаретизнос. Профили меняются.
Ни один из них не приводит к мгновенному выходу из строя, но все они оставляют отпечатки пальцев внутри паяного соединения.
Бинарные суждения стирают эти отпечатки пальцев.
Анализ тенденций сохраняет их.
При правильном использовании рентген отвечает на один важный вопрос:
Что на самом деле дал этот процесс?
Когда параметры изменяются, рентген подтверждает, имело ли изменение значение.
Когда материалы меняются, это показывает последствия, а не намерения.
Эта петля обратной связи заменяет аргументы доказательствами.
Это превращает контроль процесса из убеждения в наблюдение.
Образование пустот часто начинается еще до того, как компонент коснется платы.
Непостоянный объем пасты означает непостоянную доступность флюса.
Плохое высвобождение задерживает остатки там, где газы должны выходить.
Рентген не диагностирует печать напрямую, но выявляет ее результат.
Когда пустоты повторяются, печать часто происходит через паяное соединение.
Размещение определяет, как припою разрешено перемещаться.
Слишком большая сила ограничивает поток. Слишком малое количество приводит к дисбалансу.
Компланарность компонента определяет, будет ли коллапс равномерным или хаотичным.
Эти эффекты малозаметны, невидимы во время установки и неоспоримы под рентгеновскими лучами.
Сустав помнит то, что забыл размещение.
Оплавление не столько создает пустоты, сколько показывает, правильно ли были подготовлены соединения на предыдущих этапах.
Недостаточный предварительный нагрев приводит к неактивности флюса.
Агрессивные пандусы улавливают газы до того, как станет возможным их выход.
Рентгеновская обратная связь отделяет необходимые корректировки от суеверий.
Если пустота не меняется, причина кроется в другом.
Прежде чем процесс можно будет улучшить, его необходимо сначала понять.
Многие заводы пропускают этот шаг и сразу переходят к настройке, надеясь, что следующее изменение будет правильным.
Пустая базовая линия не является целью. Это описание реальности.
Он записывает то, что производит процесс, когда он работает нормально, с сохранением его сильных и слабых сторон.
Этот базовый уровень должен включать вариации — хорошие доски, средние доски и маргинальные доски, поскольку проблемы с надежностью не возникают из-за средних значений.
Без базовой линии у инженеров нет точки отсчета.
Каждое колебание кажется неотложным, каждое отклонение кажется подозрительным.
При наличии базового уровня изменения становятся измеримыми, а улучшение становится целенаправленным, а не эмоциональным.

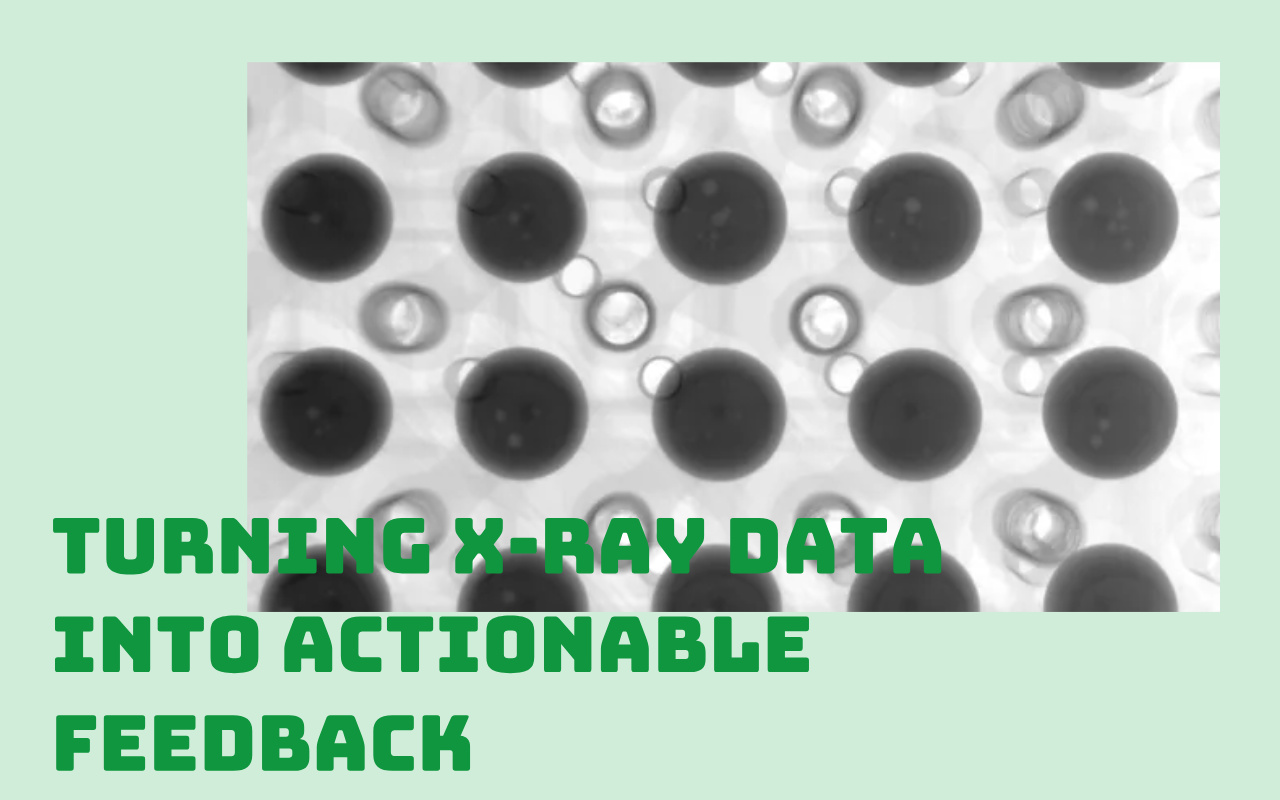

Один рентгеновский снимок отвечает только на один вопрос: что случилось с этой платой?
Производство, однако, не производится из одиночных досок.
Пустоты приобретают смысл, когда они повторяются, дрейфуют или группируются с течением времени.
Медленная тенденция к росту часто сигнализирует об износе трафарета, старении пасты или температурном дисбалансе задолго до появления сбоев.
Эти ранние предупреждения незаметны, если инженеры смотрят только на отдельные результаты.
Мониторинг тенденций переключает внимание с вины на поведение.
Он сообщает инженерам, является ли процесс стабильным, ухудшается или реагирует на вмешательство.
Это момент, когда рентген перестает быть проверкой и становится предвидением.
Каждое изменение процесса — это заявление: оно улучшит ситуацию.
Это утверждение проверяется с помощью рентгена.
Без проверки корректировки накапливаются и взаимодействуют непредсказуемым образом.
Инженеры теряют уверенность, потому что не могут сказать, какое изменение имело значение, а какое ничего не дало.
Рентгеновская обратная связь восстанавливает ясность, связывая причину со следствием.
Когда поведение void не меняется после корректировки, сообщение простое: основная причина кроется в другом.
Такая честность экономит время, предотвращает чрезмерную коррекцию и защищает стабильность процесса.
Доказательства заменяют аргументы, и прогресс становится повторяемым.

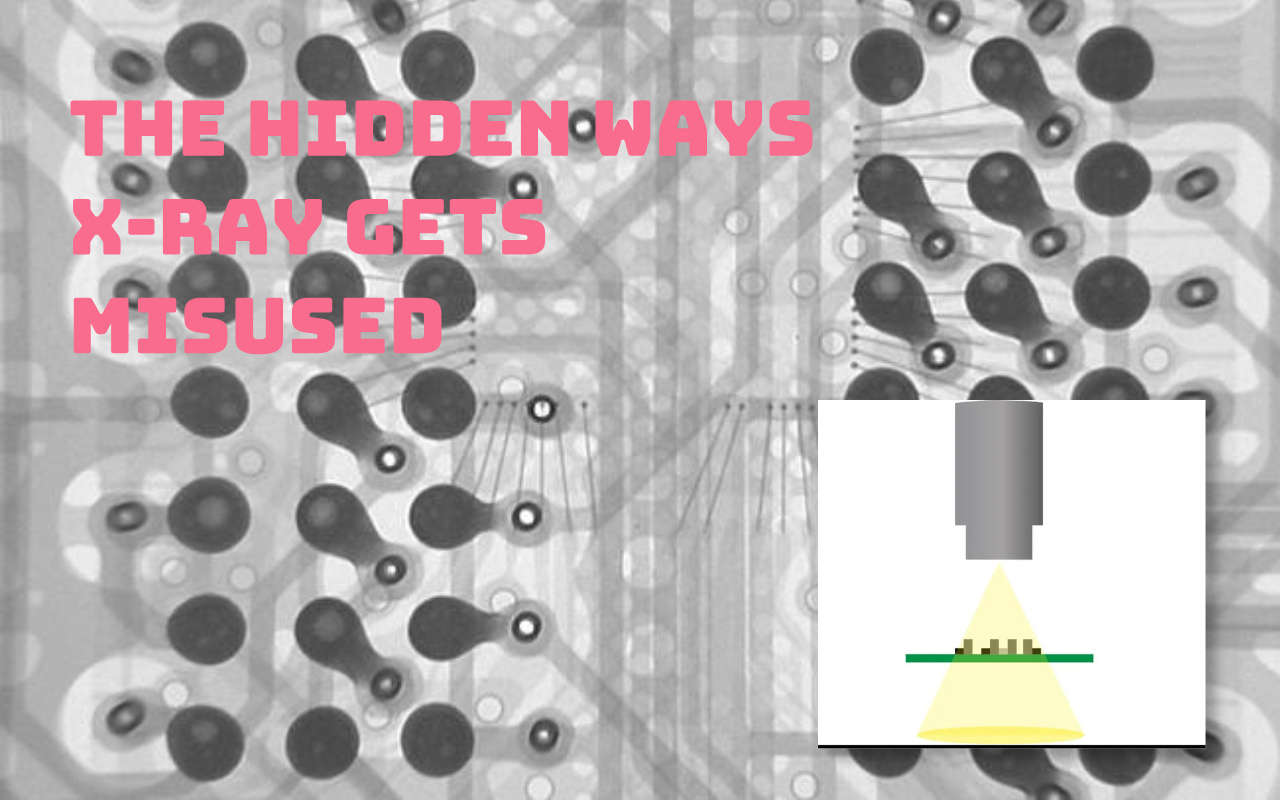

Средние значения удобны, потому что они упрощают сложность.
Они опасны по той же причине.
Приемлемое среднее значение может скрыть крайние случаи, когда надежность начинает ухудшаться.
Несколько суставов с критическими пустотными структурами могут спокойно существовать под обнадеживающим количеством.
Вот как процессы проходят аудит и все равно подводят клиентов.
Рентгеновские изображения показывают распределение, а не только величину.
Игнорирование этой информации не является техническим ограничением — это выбор.
И это редко бывает мудрым.
Когда рентген используется только после появления проблемы, он становится исторической записью.
Оно объясняет, что пошло не так, но слишком поздно, чтобы это предотвратить.
К тому времени, когда неисправность приведет к проверке, материалы могут измениться, оборудование может сместиться, а условия могут больше не соответствовать.
Анализ первопричин становится умозрительным, а не точным.
Профилактический осмотр, даже нечастый, меняет эту динамику.
Это позволяет инженерам распознавать закономерности до того, как они станут инцидентами.
Разница не в машине, а в том, когда она используется.
Данные должны прояснять процессы, а не возлагать вину.
Когда результаты рентгена используются для того, чтобы указать пальцем, обучение прекращается.
Операторы корректируют поведение, чтобы избежать пристального внимания, а не улучшить результаты.
Инженеры становятся осторожными, а не любопытными.
Процесс становится жестким, а не лучше.
Уменьшение пустоты требует открытости.
Рентгеновские снимки следует рассматривать как нейтральное свидетельство: то, что дал процесс, а не то, кто потерпел неудачу.
Только тогда улучшение может быть устойчивым.

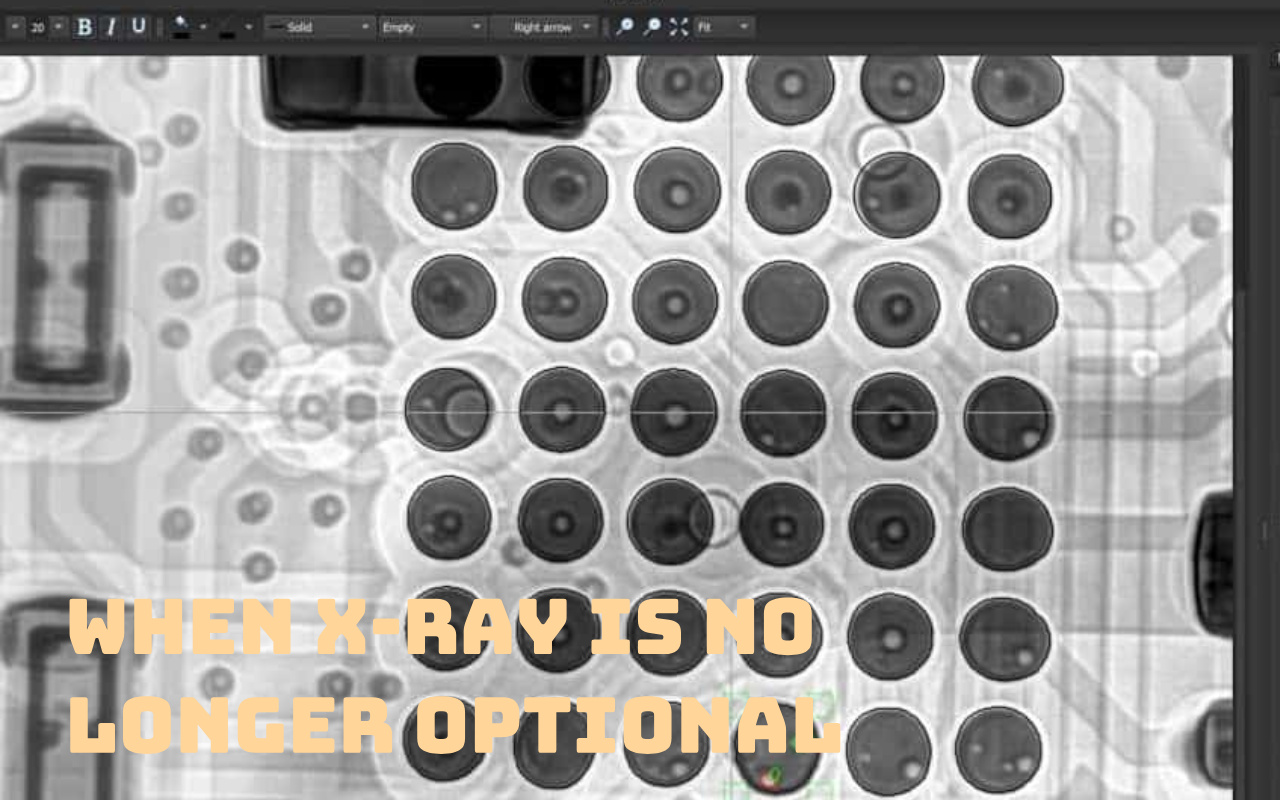

В узлах большой мощности паяные соединения являются частью тепловой системы.
Пустоты прерывают поток тепла так же надежно, как и плохие радиаторы.
Без рентгеновской обратной связи эти перерывы остаются невидимыми до тех пор, пока производительность не ухудшится.
На этом этапе корректирующие действия перестают быть профилактическими — это контроль ущерба.
Для теплокритичных конструкций предположения недопустимы.
Рентгеновская обратная связь обеспечивает видимость, необходимую для контроля того, что не видно с поверхности.
В этих случаях проверка не является факультативной — она имеет основополагающее значение.
Время не прощает товаров с длительным сроком службы.
Небольшие дефекты растут под воздействием повторения, нагревания и вибрации.
Отрасли, которым требуется надежность, понимают это.
Они требуют доказательств не только соблюдения, но и контроля.
Рентгеновская обратная связь подтверждает это, показывая внутреннее поведение суставов с течением времени.
Поэтому эти отрасли не задаются вопросом, нужен ли рентген.
Они спрашивают, как это используется.
Различие имеет значение.
По мере того, как платы становятся толще и сложнее, температурное поведение становится менее интуитивным.
Тепло больше не течет равномерно. Выход газа становится непредсказуемым.
То, что инженеры намереваются во время перекомпоновки, часто не соответствует тому, что на самом деле происходит под корпусом.
Рентген выявляет этот разрыв между намерением и результатом.
В сложных досках обзорность – не роскошь.
Это единственный способ заменить предположения пониманием.
Когда рентгеновские данные поступают в SPC, пустоты перестают быть сюрпризом.
Они становятся тенденциями, ограничениями и сигналами.
Контрольные карты превращают проверку в мониторинг.
Инженеры больше не ждут появления дефектов — они наблюдают за развитием поведения.
В этом разница между реакцией на неудачу и управлением процессом.
СПК не принимает решений.
Это делает решения неизбежными.
Только рентген показывает последствия, а не причины.
Связь создает смысл.
Когда тенденции пустот сравниваются с данными печати, выявляются закономерности.
Когда они связаны с профилями перекомпоновки, объяснения становятся более понятными.
Корреляция сужает пространство поиска и ускоряет коррекцию.
Разрозненные данные сбивают с толку.
Связанные данные учат.
Стремление к нулевым пустотам часто дестабилизирует производство.
Каждая небольшая корректировка вносит новую неопределенность.
Стабильный процесс с предсказуемым поведением в пустоте гораздо более ценен, чем нестабильный, стремящийся к совершенству.
Рентгеновская обратная связь помогает определить это окно стабильности и удерживать процесс внутри него.
Надежность не достигается путем устранения всех недостатков.
Это достигается путем последовательного контроля над теми, которые имеют значение.
Рентген выявляет пустоты, но не фиксирует их — только систематическая обратная связь закрывает пути образования.
Переход от управления «годен/не годен» к управлению на основе тенденций; соотносить пустоты с печатью, размещением и перекомпоновкой; используйте функциональные инструменты, такие как I.C.T-7900, для получения быстрых и точных данных.
Стремитесь к постоянному низкому образованию пустот как доказательству владения технологическим процессом, особенно в приложениях с высокой надежностью.
Стандарты IPC рассматривают пустоты >25% в любом отдельном шаре как дефект для продуктов класса 3, но это минимальный базовый уровень. Справочная информация: Предел выведен на основе исследований надежности, показавших повышенный риск тепловых и механических напряжений выше этого уровня. На практике эффективные процессы достигают в среднем <15%, при этом ни один балл не превышает 20%. Пример применения: в автомобильных силовых модулях инженеры часто затягивают термошарики до <10 %, чтобы обеспечить распространение тепла, что подтверждается ускоренными испытаниями на срок службы, которые коррелируют меньшее количество пустот с более длительными циклами до отказа.
Нет, некоторое образование пустот обусловлено выделением газов потоком и физикой материалов. Справочная информация: Даже оптимизированные пасты с низким содержанием пустот и вакуумное оплавления оставляют следы. Принцип: Пустоты образуются, когда летучие вещества выходят из расплавленного припоя; для идеального устранения потребуется пайка без флюса, что нецелесообразно. Пример: Ведущие линии, использующие азот, расширенную выдержку и пасту с низким содержанием пустот, обычно достигают среднего значения <5%, но никогда не достигают нуля; цель — предсказуемое мочеиспускание с минимальным воздействием, а не его отсутствие.
Ежедневный или ежесменный отбор проб при стабильном производстве; 100% на новых лотах или после изменений. Справочная информация: Статистический контроль процесса требует достаточного количества выборок для раннего обнаружения изменений. Принцип: Мониторинг тенденций выявляет отклонения быстрее, чем конечные проверки. Пример: линии с большими объемами проверяют первую деталь и каждые 50–100 досок, а также полные партии после изменения профиля или материала, возвращая данные в течение нескольких часов, чтобы предотвратить брак.
Нет, печать и выбор материалов часто приносят большую прибыль. Предыстория: Источники Бездны охватывают всю технологическую цепочку. Принцип: длительное вымачивание помогает дегазации, но недостаточный объем пасты или плохое высвобождение первоначально удерживает больше газа. Пример: одно предприятие сократило количество пустот с 22% до 8% за счет оптимизации отверстий трафарета и выбора пасты; дальнейшее снижение до <5% потребовало лишь незначительного расширения выдержки, что доказывает, что предварительные исправления часто более эффективны.
Inline обрабатывает большие объемы данных «прошел/не прошел» и базовые измерения; в автономном режиме обеспечивает более глубокую диагностику. Предыстория: существуют компромиссы между скоростью и разрешением. Принцип: встроенные системы интегрируются в линии для получения данных в реальном времени, но им не хватает наклонного/наклонного обзора и более высокого увеличения, чем у автономных устройств, необходимых для распознавания закономерностей первопричин. Пример: Производство использует встроенный режим для мониторинга тенденций и оповещений; Инженерное дело доставляет образцы на автономные станции, такие как I.C.T-7900, для детального картирования пустот и корреляционных исследований.
