Проверка паяльной пасты (SPI) является важной частью сборки современной технологии поверхностного монтажа (SMT). Однако бывают случаи, когда SPI может не потребоваться. Будь то низкие объемы производства, простая конструкция или особые производственные процессы, в некоторых сценариях этот этап автоматической проверки можно обойти. В этой статье рассматриваются ситуации, когда SPI может не потребоваться, а также компромиссы, связанные с его пропуском.
При мелкосерийном прототипировании, часто используемом при единичном или мелкосерийном производстве, паяльная паста наносится вручную с помощью шприцов или небольших трафаретов. После нанесения пасты для создания конечного продукта используется ручная пайка или оплавание в паровой фазе. Операторы могут отслеживать и корректировать нанесение пасты в режиме реального времени, немедленно исправляя любые несоответствия. Такой прямой контроль устраняет необходимость в автоматизированном SPI, который обычно используется для управления изменчивостью при высокоскоростной печати больших объемов. Для прототипирования, когда объемы пасты меньше и вариации менее критичны, обычно достаточно ручного вмешательства.
Для любителей, производителей или небольших инженерных групп, производящих менее 10 плат, автоматизация SPI часто не является экономически эффективной или необходимой. Эти прогоны обычно включают ручное размещение компонентов на платах с помощью напечатанной или нанесенной вручную пасты. Визуальной проверки под увеличением в сочетании с функциональным тестированием обычно достаточно, чтобы убедиться в правильности сборки. В этих случаях время и затраты, необходимые для настройки и обслуживания систем SPI, могут значительно перевесить преимущества, особенно при работе с простыми проектами.
Настройка и программирование системы SPI требует значительного времени и инвестиций. Это часто оправдано для больших объемов производства, где преимущества автоматизированного контроля со временем окупаются. Однако при тиражах менее 50 плат фиксированные затраты на системы SPI перевешивают потенциальную экономию за счет меньшего количества дефектов. Без SPI операторы могут ускорить циклы прототипирования и сократить затраты, что особенно важно при быстрой итерации проектов на этапах исследований и разработок.

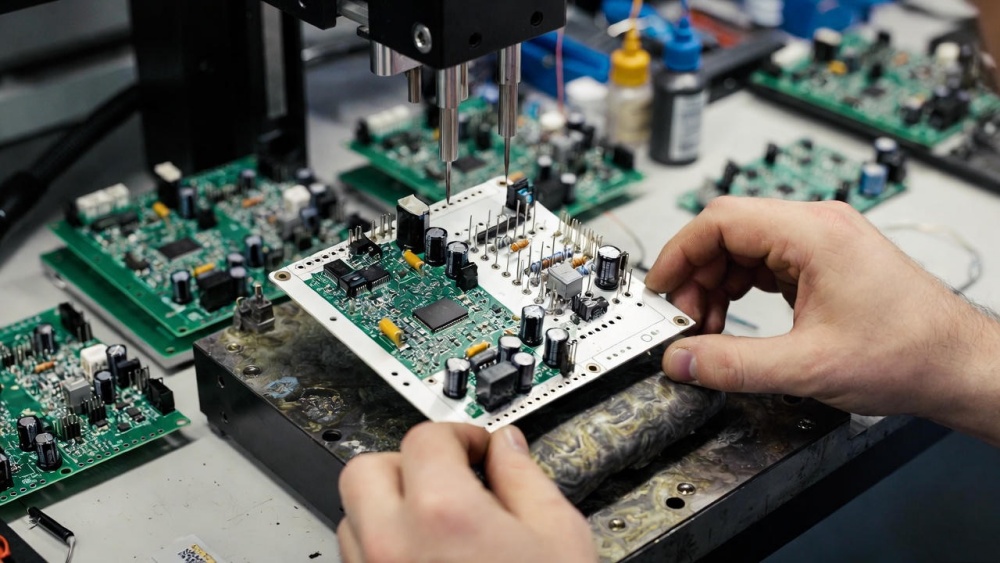

Платы, в которых используются исключительно компоненты со сквозными отверстиями, вообще не требуют паяльной пасты. Вместо этого компоненты вставляются в металлизированные отверстия, а припой наносится волновой или ручной пайкой. Поскольку процесс печати пасты отсутствует, SPI нет необходимости проверять объем пасты или выравнивание. Платы такого типа часто встречаются в устаревших конструкциях или в приложениях с высокой мощностью, где надежность паяных соединений не так зависит от точности пасты.
Для гибридных плат, сочетающих в себе технологию сквозного и поверхностного монтажа (SMT), где используется лишь несколько компонентов SMT, может быть достаточно ручного нанесения пасты или метода «штифт в пасте». Эти конструкции имеют низкую плотность компонентов, что сводит к минимуму риск образования мостов или недостаточного количества пасты. Операторы могут визуально проверить вставку на нескольких контактных площадках SMT перед размещением компонентов, что делает SPI ненужным.
Старые конструкции, в которых используются более крупные корпуса (такие как SOIC, 1206 и более крупные компоненты) с более широким расстоянием между контактными площадками, часто более щадящие, когда дело касается объема пасты и выравнивания. Эти надежные макеты редко имеют дефекты, связанные с печатью, даже при сборке вручную. В таких случаях риск ошибок из-за пастопечати минимален, поэтому SPI не является существенным даже при мелкосерийном производстве.
Пайка волной обычно используется в двусторонних платах, где компоненты SMT нижней стороны припаиваются после размещения компонентов верхней стороны. В этом процессе точки клея удерживают компоненты на месте, а волна наносит расплавленный припой на соединения. Поскольку на нижней стороне паяльная паста не используется, SPI нет необходимости проверять пасту, поскольку печать пасты не происходит.
Селективная пайка используется для компонентов, требующих точной пайки, часто на платах смешанной технологии со сквозными компонентами и компонентами SMT. В этих случаях припой наносится только на определенные соединения с помощью мини-волн или фонтанов, что вообще исключает необходимость печати пасты. В результате SPI для этих приложений не требуется.
Для применений, требующих высокой механической прочности и надежности, например, в автомобильной или аэрокосмической промышленности, обычно используются проводящие клеи или запрессовочные соединения. Эти методы не требуют паяльной пасты и, следовательно, устраняют необходимость в SPI. В этих случаях надежность соединений обеспечивается другими способами, и риск появления дефектов из-за изменений пасты незначителен.

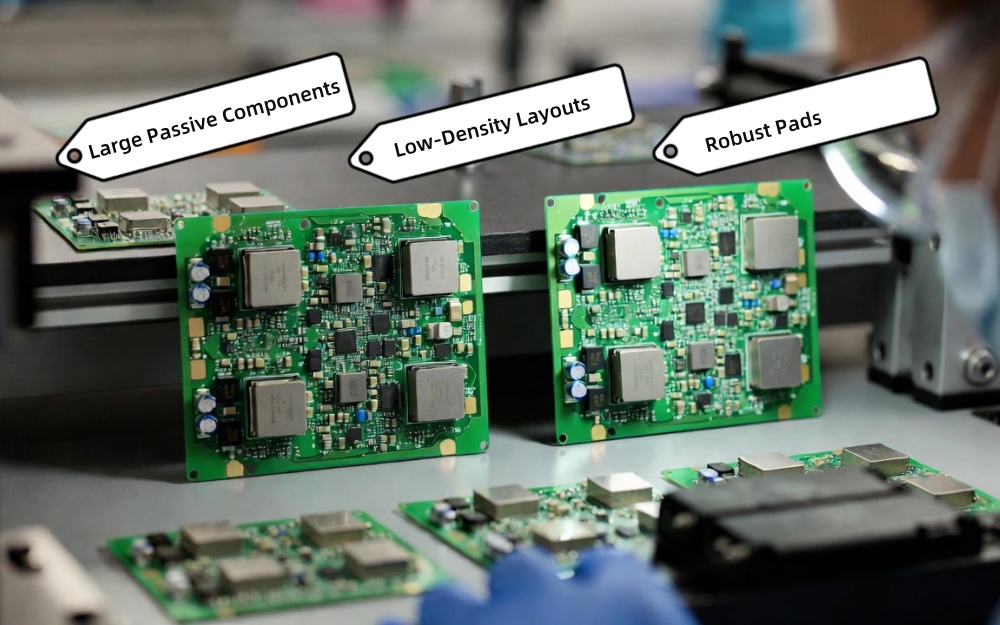

Конструкции, состоящие в основном из больших пассивных компонентов (1206 или больше), размещенных на широких площадках, по своей сути просты, когда дело доходит до вариаций пасты. Ручная или полуавтоматическая печать обычно не вызывает существенных дефектов, а ошибки объема вставки или выравнивания с меньшей вероятностью приводят к функциональным проблемам. Это делает SPI ненужным для этих проектов, даже при небольших объемах производства.
Платы с низкой плотностью компонентов и контактными площадками увеличенного размера открывают широкий технологический диапазон для печатной пасты. Незначительные изменения в объеме пасты или выравнивании обычно не приводят к открытиям или коротким замыканиям. Эти макеты просты и обеспечивают надежную сборку без необходимости использования SPI.
На более простых платах с компонентами низкой плотности и широкими контактными площадками операторы могут визуально проверять паяльную пасту после ее нанесения. При визуальном осмотре с увеличением можно легко выявить грубые дефекты, такие как отсутствие пасты или серьезные перемычки. Визуальное или функциональное тестирование после перекомпоновки может обеспечить окончательную уверенность в том, что плата работает правильно, что делает SPI ненужным.

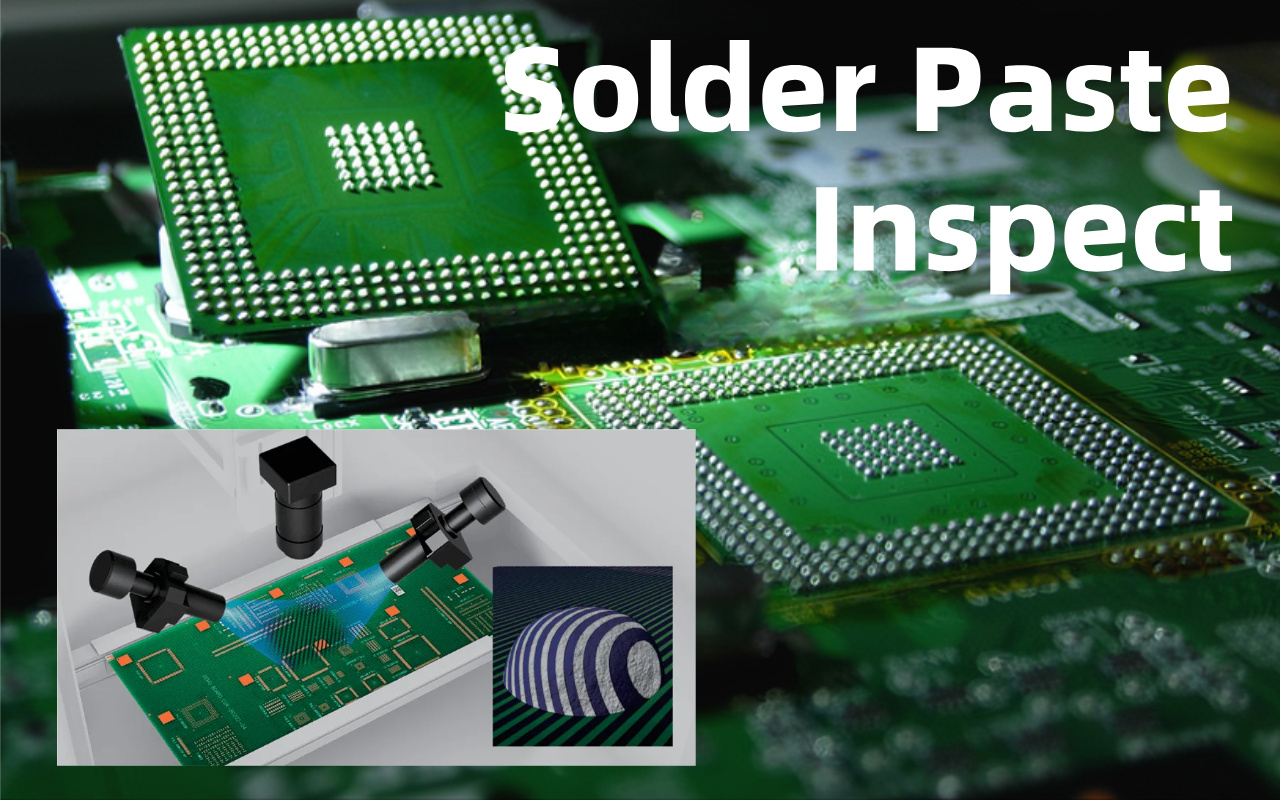

Хотя пропуск SPI может быть приемлемым для определенных проектов и томов, он сопряжен с риском возникновения необнаруженных дефектов. Например, недостаточный объем пасты может привести к слабым паяным соединениям, которые могут пройти первоначальные функциональные испытания, но позже выйти из строя под нагрузкой. Скрытые дефекты, такие как «голова в подушке» или пустоты, могут быть не видны невооруженным глазом и могут быть обнаружены только с помощью 3D-измерений, которые обеспечивает SPI.
Пропуск SPI может привести к повышенному риску скрытых отказов паяных соединений, особенно в высоконадежных приложениях, таких как медицинское оборудование, аэрокосмическая или автомобильная продукция. Даже небольшие риски могут поставить под угрозу долгосрочную работу критически важных продуктов. Для этих секторов рекомендуется использовать SPI, чтобы гарантировать соответствие паяных соединений требуемым стандартам качества.

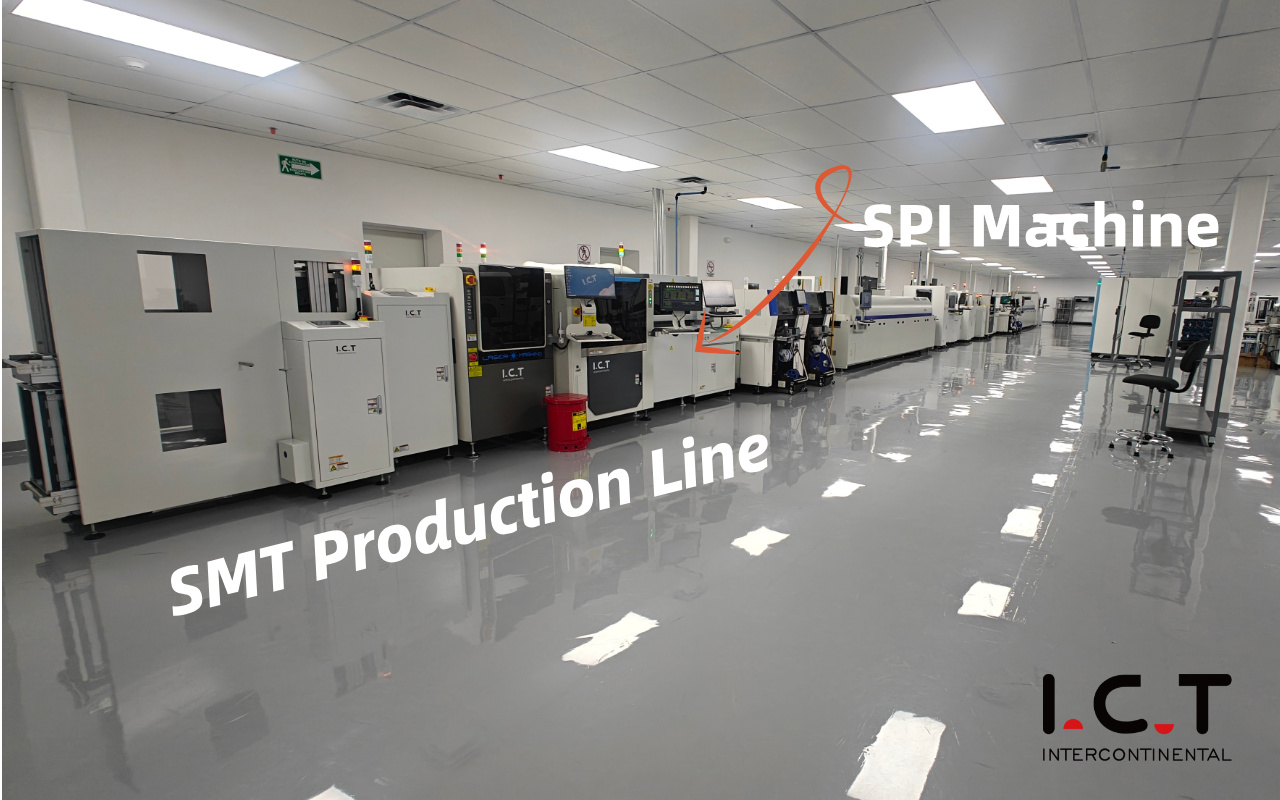

Поскольку конструкции включают более мелкий шаг компонентов и более высокую плотность, риск возникновения дефектов, связанных с пастой, значительно возрастает. Отраслевые данные показывают, что 60–80 % дефектов SMT связаны с проблемами печати пасты. В сложных проектах пропуск SPI часто приводит к увеличению количества дефектов и увеличению объема доработок. В результате SPI необходим для обеспечения качества и минимизации дорогостоящих ошибок даже при небольших объемах печати. Подробное руководство по машинам SPI и их роли в линиях SMT можно найти в нашем Полном руководстве по машинам SPI в линии SMT..
В целом, SPI необходим для обеспечения качественных паяных соединений в современном производстве SMT. Однако есть несколько сценариев, в которых его можно безопасно пропустить, например, сверхмалые объемы прототипирования, доминирующие платы со сквозными отверстиями, процессы без оплавления или чрезвычайно простые конструкции с большим шагом. Хотя пропуск SPI в таких случаях может снизить затраты и ускорить производство, он также несет в себе риски, в том числе возможность возникновения скрытых дефектов и проблем с долгосрочной надежностью. В большинстве современных производственных сред SMT, особенно в тех, которые связаны со сложными проектами, SPI является ценным инструментом, который помогает повысить производительность и сократить количество доработок.
Да, но редко. SPI необходим для обнаружения проблем с объемом, высотой и выравниванием вставки, на которые приходится 60–80 % дефектов SMT. Однако платы со сквозными отверстиями, прототипы, паяемые вручную, и простые конструкции с большим шагом часто можно производить без SPI.
Хотя объем производства является важным фактором, сложность платы более важна. При мелкосерийном прототипировании часто не используется SPI, но среднесерийное (50-500 плат) и крупносерийное (>500 плат) производство обычно выигрывает от SPI, особенно с компонентами с мелким шагом.
Более высокая сложность увеличивает вероятность появления дефектов, связанных с объемом пасты и выравниванием. Плиты с мелким шагом и высокой плотностью требуют точного нанесения пасты, поэтому SPI необходим. Простые конструкции с большим шагом имеют более широкий допуск и часто могут быть успешными без SPI.
Ручной осмотр может выявить грубые дефекты, такие как отсутствие пасты или серьезные перемычки, но не может точно измерить небольшие изменения в объеме пасты, которые могут привести к скрытым неисправностям. При небольших объемах производства ручная проверка в сочетании с функциональным тестированием часто может оказаться достаточной для некритических приложений.
Да, альтернативы включают дозирование шприцем с визуальным контролем, оплавание штифтом в пасте, проводящие клеи и измерение высоты первой детали.
