В современном быстро меняющемся мире производства SMT надежная машина для контроля паяльной пасты может сыграть решающую роль между высококачественным PCB и дорогостоящим ремонтом. Независимо от того, используете ли вы небольшую линию прототипов или крупносерийное производство, понимание технологии SPI поможет вам выявить дефекты паяльной пасты на ранней стадии, повысить производительность и сэкономить деньги. В этом руководстве вы узнаете обо всем — от основ до расширенной интеграции, чтобы вы могли решить, подходит ли SPI к вашим настройкам.
Проверка паяльной пасты, или SPI, является ключевым этапом в технологии поверхностного монтажа (SMT), при котором машина проверяет паяльную пасту, напечатанную на PCB, перед установкой компонентов. Думайте о паяльной пасте как о клее, который удерживает на месте крошечные детали, такие как резисторы и микросхемы, во время пайки. Если пасты слишком много, слишком мало или она находится не в том месте, это может впоследствии вызвать большие проблемы, такие как короткое замыкание или слабые соединения.
Машина SPI использует камеры и освещение для сканирования платы и измерения пасты. Он ищет проблемы, которые человеческий глаз может не заметить, особенно на небольших платах с крошечными контактными площадками. Без SPI многие дефекты остаются незавершенными до окончательного тестирования, что приводит к потере времени и материалов. Согласно отраслевым отчетам, до 70% дефектов SMT возникают из-за плохой печати паяльной пасты. Вот почему SPI — это система раннего предупреждения для вашей производственной линии.
В типичной строке SMT SPI идет сразу после принтера для паяльной пасты и перед устройством захвата и размещения. Вот как это подходит:
Сначала принтер наносит паяльную пасту на PCB через трафарет. Затем машина SPI немедленно проверяет его. Если все выглядит хорошо, плата перемещается в место добавления компонентов. В противном случае аппарат помечает его для очистки или повторной печати.
Эта позиция имеет решающее значение, поскольку устранить проблемы с пастой на ранней стадии гораздо проще, чем после пайки оплавлением. На высокоскоростных линиях SPI работает в потоке, не сильно замедляя работу. Для небольших установок автономный режим SPI позволяет проверять платы партиями. В любом случае, это предотвращает дальнейшее распространение плохих плат, избавляя вас от дорогостоящего лома.
Пропуск SPI может показаться способом сократить расходы, но это часто приводит к обратным результатам. Отраслевые данные показывают, что без SPI дефекты паяных соединений могут составлять 60–80% от общего числа отказов SMT. Переделка каждой дефектной платы может стоить 10–50 долларов, не считая потерянного производственного времени.
Например, в автомобильном или медицинском производстве PCB одно-единственное плохое паяное соединение может привести к отзыву продукции стоимостью в тысячи долларов. Исследование, проведенное IPC, ассоциацией электронной промышленности, показало, что линии с SPI имеют на 50% меньший процент брака, чем линии без него. За год это дает большую экономию. Если ваша линия производит 10 000 досок в месяц, даже повышение производительности на 1% может сэкономить 10 000 долларов или больше.

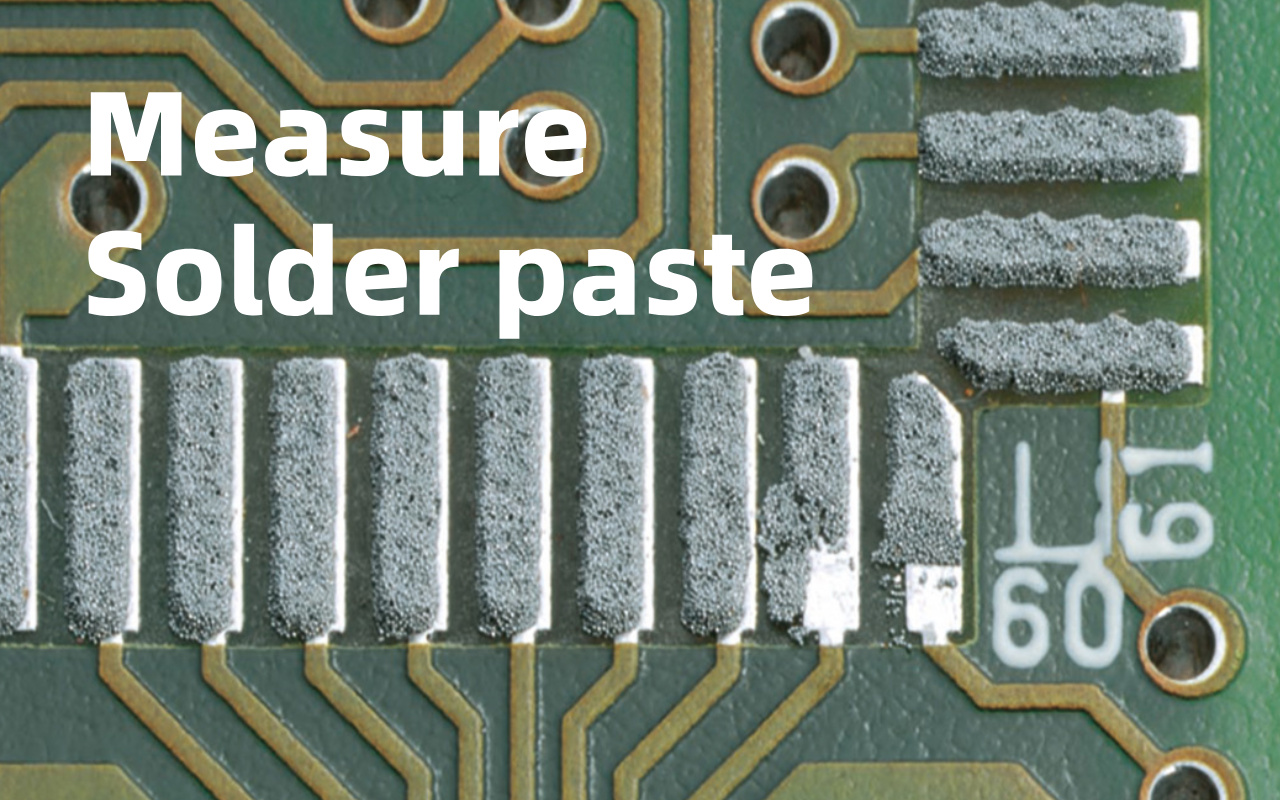

По своей сути машина SPI работает как сверхточный сканер. Он использует свет и камеры для создания 3D-карты паяльной пасты на вашем PCB. Основной принцип называется профилометрией с фазовым сдвигом: машина проецирует световые узоры на доску и измеряет, как они искажаются на отложениях пасты.
Этот свет отражается обратно в камеру, и программное обеспечение рассчитывает высоту, ширину и форму каждого пятна пасты. Это похоже на то, как идентификатор лица вашего телефона отображает ваши черты лица, но с крошечными каплями припоя. Машина сравнивает эти данные с вашими проектными спецификациями и отмечает все, что выходит за пределы допуска.
SPI не просто фотографирует; он измеряет определенные параметры, чтобы обеспечить хорошую пайку:
- Высота: высота пасты. Слишком низкий уровень означает слабые суставы; слишком высокий уровень может привести к перемычкам.
- Площадь: распространение пасты на подушечке. Он должен покрывать 80-100%, не вытекая.
- Объем: общее количество пасты. Это крайне важно для обеспечения единообразия соединений – стремитесь к отклонению ±10%.
- Смещение: если паста смещена от центра площадки. Даже отклонение в 50 микрон может привести к надгробию.
Некоторые машины также проверяют наличие дефектов формы, таких как выступы или впадины в пасте. Эти измерения происходят в микронах, тоньше человеческого волоса, что обеспечивает точность современных крошечных компонентов.
Когда вы пропускаете доску через SPI, происходит вот что:
1. Конвейер перемещает PCB на место.
2. Машина сканирует доску, проецируя световые узоры.
3. Камеры снимают изображения под разными углами.
4. Программное обеспечение создает 3D-модель и анализирует каждую площадку.
5. Результаты отображаются на экране: зеленый — хорошо, красный — плохо, с подробной информацией о том, что не так.
6. Если все хорошо, доска движется дальше; в противном случае он может выполнить автоматическую очистку или предупредить вас.
На экране вы увидите красочные трехмерные изображения пасты, похожие на топографическую карту. Выявить проблемы и сразу же изменить настройки принтера легко.

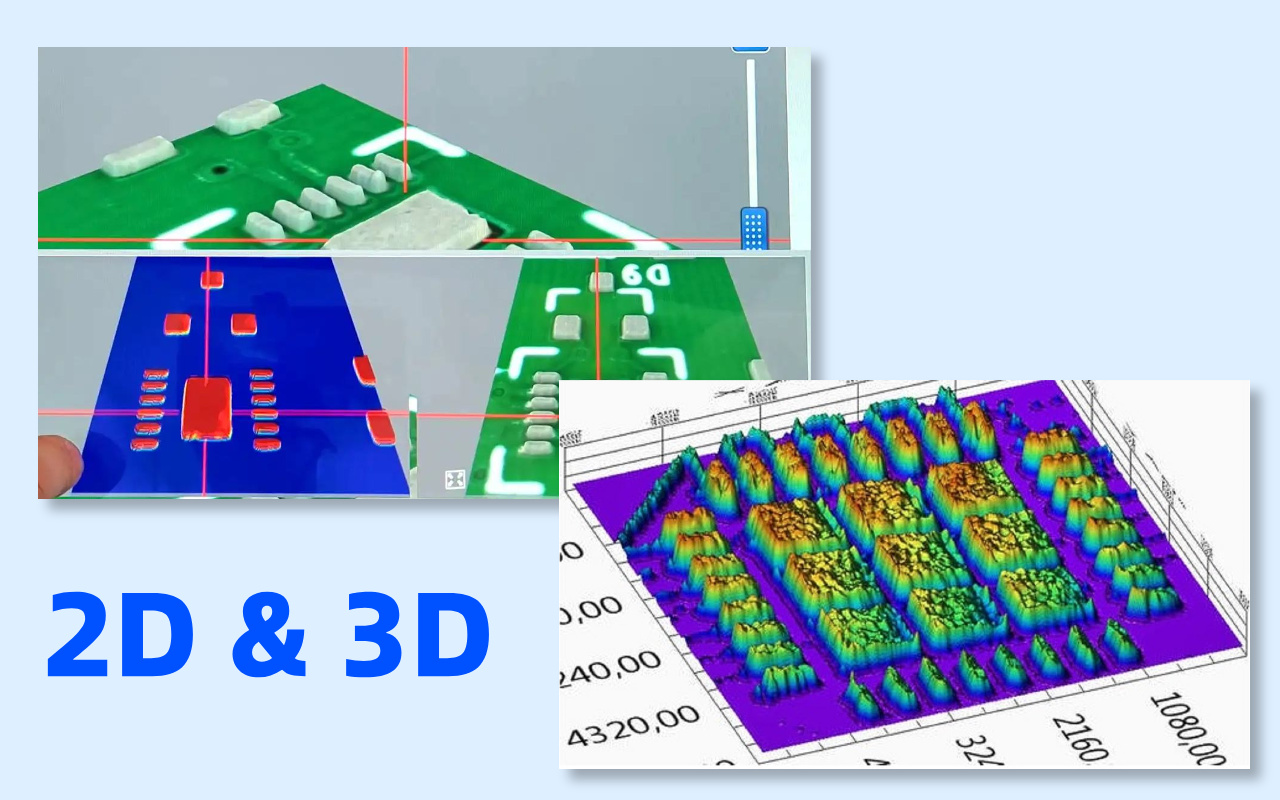

2D SPI использует базовые камеры для просмотра паяльной пасты сверху. Он измеряет площадь и положение, но не может точно определить высоту или объем. Это все равно, что судить о готовности торта только по внешнему виду: вы можете промахнуться, если он недоварен внутри.
Ограничения включают отсутствие дефектов высоты, ложные тревоги из-за теней и более низкую скорость на сложных досках. Для простых PCB с большими контактными площадками 2D может подойти, но для современной электроники этого зачастую недостаточно. Цены начинаются от 30 000 долларов, но вы получаете то, за что платите, с точностью.
3D SPI добавляет измерение глубины с помощью лазеров или структурированного света, давая полную картину объема и формы пасты. Он выявляет больше дефектов, например недостаточную громкость, которая сверху выглядит нормально.
Преимущества: более высокая точность (до 0,67 микрона), меньше ложных вызовов и более качественные данные для настройки процесса. Это важно для деталей с мелким шагом, таких как чипы 01005. Хотя он и дороже (более 80 000 долларов США), он окупается более высокой доходностью. Большинство ведущих фабрик сейчас используют 3D.
Вот быстрое сравнение:
| Функция | 2D SPI | 3D SPI |
|---|---|---|
| Точность | Хорошо для площади (10-20 мкм) | Отлично подходит для объема/высоты (1-5 мкм) |
| Скорость | Быстрый (0,5–1 с/поле обзора) | Быстрее на современных машинах (0,35 с/поле обзора) |
| Ложная скорость вызова | Высшее (5-10%) | Нижний (1-3%) |
| Лучше всего для | Простые доски | Комплекс, высокая надежность |
Выбирайте в зависимости от сложности PCB и бюджета.
Отраслевые отчеты показывают, что проблемы с паяльной пастой являются причиной до 30% всех дефектов сборки PCB. Без SPI эти проблемы часто остаются незамеченными до более поздних этапов, что приводит к большему количеству сбоев. Но, согласно исследованиям SMTA, добавление SPI может сократить количество дефектов перед оплаванием на целых 70 %.
Это означает меньшее количество плохих паяных соединений в целом, причем на некоторых заводах количество проблем с пайкой снижается на 60-80%. Например, в отчете Global SMT говорится, что почти 30% дефектов PCBA возникают из-за плохой паяльной пасты, и SPI устраняет их на ранней стадии. На высокопроизводительных линиях это снижение может повысить общий выход продукции с 90% до 98% и выше.
Подумайте об этом: если ваша линия производит 10 000 досок в месяц, сокращение дефектов на 60% может спасти сотни досок от брака. Кроме того, SPI предоставляет данные для быстрого устранения проблем с печатью, предотвращая повторные ошибки. Со временем это приведет к более стабильному производству и более счастливым клиентам. Помните, что эти цифры основаны на реальных отраслевых данных, поэтому SPI — это не просто приятное занятие, это разумная инвестиция в улучшение качества.
На одном заводе, производившем детали для телефонов, до SPI доля доработок составляла 5 % из-за проблем с пайкой. После добавления SPI количество дефектов упало до менее 1%, что позволило сэкономить 200 000 долларов США всего за шесть месяцев.
Это произошло потому, что SPI обнаружил проблемы с объемом пасты еще до того, как они стали трудно поддающимися исправлению суставами. Еще один пример от производителя PCB: выход с первого прохода застрял на уровне 80 % с множеством ошибок печати.
После того как они внедрили SPI, доходность подскочила до 95%, а брак сократился на 50%. Они использовали данные машины для настройки параметров принтера, таких как регулировка давления и скорости. В исследовании Circuit Insight компания отметила снижение количества дефектов на 70 % после SPI: от частых мостов к почти полному отсутствию.
Производителю медицинского оборудования SPI помог соблюдать строгие правила качества, сократив количество отказов с 2% до 0,5%. Эти случаи показывают, как SPI быстро окупается, часто менее чем за год. Если ваше предприятие сталкивается с подобными проблемами, простое испытание может сразу же показать значительные улучшения.
Помимо меньшего количества дефектов, SPI сокращает затраты на доработку, которая может стоить от 5 до 20 долларов за плату по времени и материалам. Обнаружив проблемы на ранней стадии, вы избежите последующего снятия досок с линии, что сэкономит часы работы.
Это приводит к более высокому выходу с первого прохода, то есть больше плат проходят с первой попытки без исправлений. Например, заводы сообщают, что урожайность выросла с 90% до 98%, что означает меньше отходов и более быстрый выпуск продукции. SPI также предоставляет вам реальные данные, такие как тенденции объема вставки, поэтому вы можете предотвратить проблемы до их возникновения.
За месяц это могло бы сэкономить тысячи долларов только на затратах на металлолом. Кроме того, лучшее качество означает меньший возврат от клиентов, что укрепляет вашу репутацию. Скрытые преимущества включают сокращение времени простоя, поскольку ваша команда тратит меньше времени на устранение неполадок.
В долгосрочной перспективе SPI помогает всей вашей линии работать более плавно и эффективно. Это как иметь дополнительную пару глаз, которая окупается за счет сбережений.

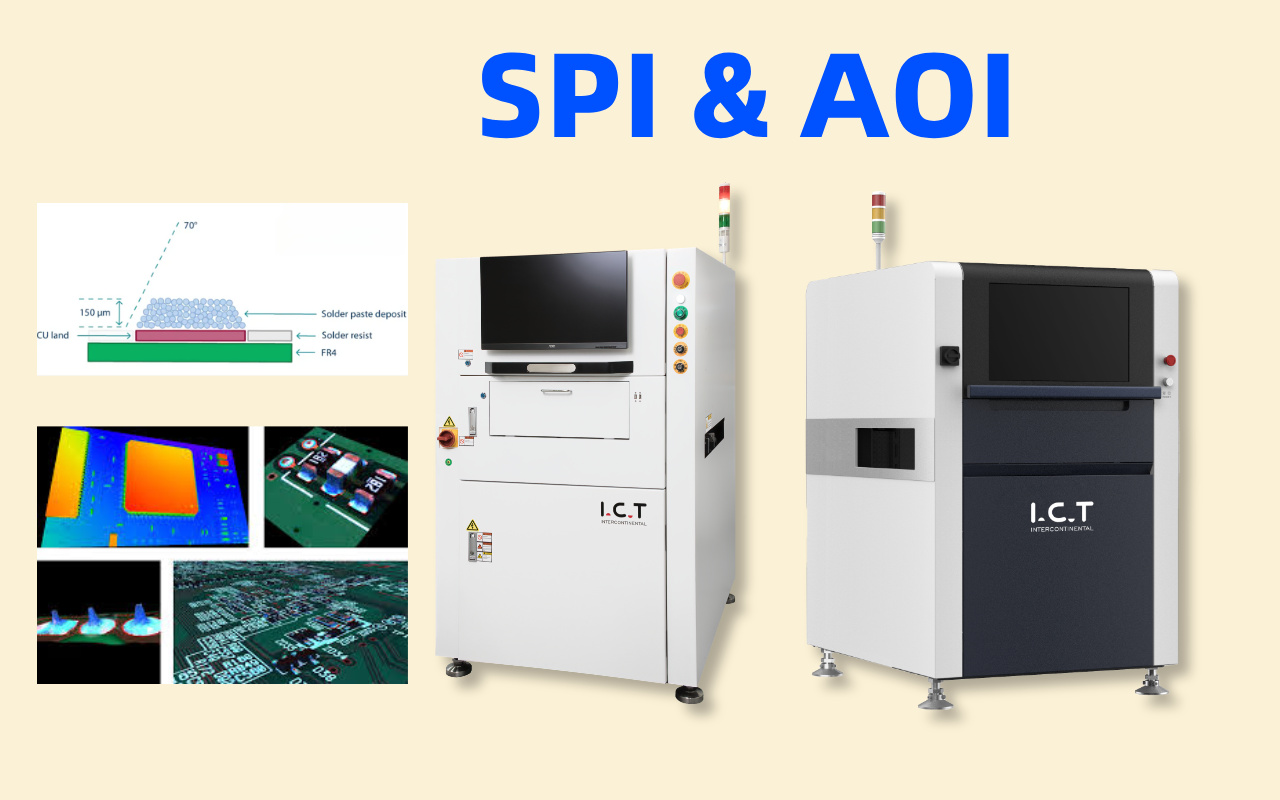

SPI проверяет паяльную пасту перед установкой деталей и выявляет такие проблемы, как слишком мало пасты, которые могут впоследствии привести к раскрытию соединений. AOI Проверка Машина не может видеть нижнюю часть компонентов, поэтому она пропускает эти скрытые проблемы с вставкой.
Например, если объем пасты уменьшен на 20 %, SPI сразу пометит это, но AOI увидит плохой припой только после нагрева. SPI также проверяет высоту и форму, предотвращая мосты или слабые места, которые AOI может не заметить.
В платах с мелким шагом SPI улавливает смещения размером до 50 микрон, которые AOI не могут обнаружить перед оплавлением. Эта ранняя уловка избавит вас от дорогостоящих исправлений в будущем. Исследования показывают, что SPI обрабатывает 60–70% дефектов печати, которые AOI никогда не замечает.
Без SPI многие проблемы ускользают от финального тестирования. Итак, если вставка — ваше слабое место, SPI — ключ к тому, чтобы остановить их в первую очередь. В целом, SPI фокусируется на предотвращении, а AOI — на проверке конечного результата.
AOI проверяет после размещения и пайки деталей, поэтому он находит недостающие компоненты, которые SPI не видит, поскольку он смотрит только на пасту. Например, если чип перевернут или имеет неправильную полярность, AOI легко его поймает. SPI не учитывает проблемы после печати, такие как смещение деталей во время размещения.
AOI также обнаруживает царапины на поверхности или погрешности размеров на готовой плате. При пайке AOI обнаруживает перемычки или недостаточность припоя после оплавления, что SPI не может полностью предсказать. Такие вещи, как возведение надгробий, когда части стоят, являются сильной стороной AOI.
Данные показывают, что AOI покрывает 50% дефектов сборки, возникающих после вставки. Без AOI вы можете отправлять платы с видимыми дефектами. Итак, AOI отлично подходит для финальных проверок, а SPI — для ранних исправлений. Вместе они охватывают весь процесс.
Для больших линий, производящих более 10 000 плат в день, используйте встроенные функции SPI и AOI для проверок в реальном времени. Это снижает количество дефектов и соответствует строгим целям PPM. Начните с SPI после печати, чтобы исправить вставку, затем с AOI после перекомпоновки для окончательной сборки.
В конфигурациях среднего объема, например, 1000–5000 досок, попробуйте автономный SPI со встроенным AOI, чтобы сэкономить средства. Таким образом, вы выполняете пакетную проверку вставки, но оперативно обнаруживаете проблемы с размещением. Для небольших партий или линий прототипов до 500 плат начните с SPI, если основной проблемой является вставка, добавив AOI позже, если необходимо.
Совет по бюджету: если денег мало, отдайте предпочтение SPI, поскольку он заранее устраняет 60 % дефектов. Интегрируйте их с интеллектуальным программным обеспечением для обмена данными, оптимизируя всю линию. Исследования показывают, что использование обоих усилений дает прирост на 15-20% по сравнению с одним по отдельности. Отрегулируйте в зависимости от вашей сложности PCB — чем сложнее, тем важнее оба. Эта комбинация обеспечивает качество без замедления производства.

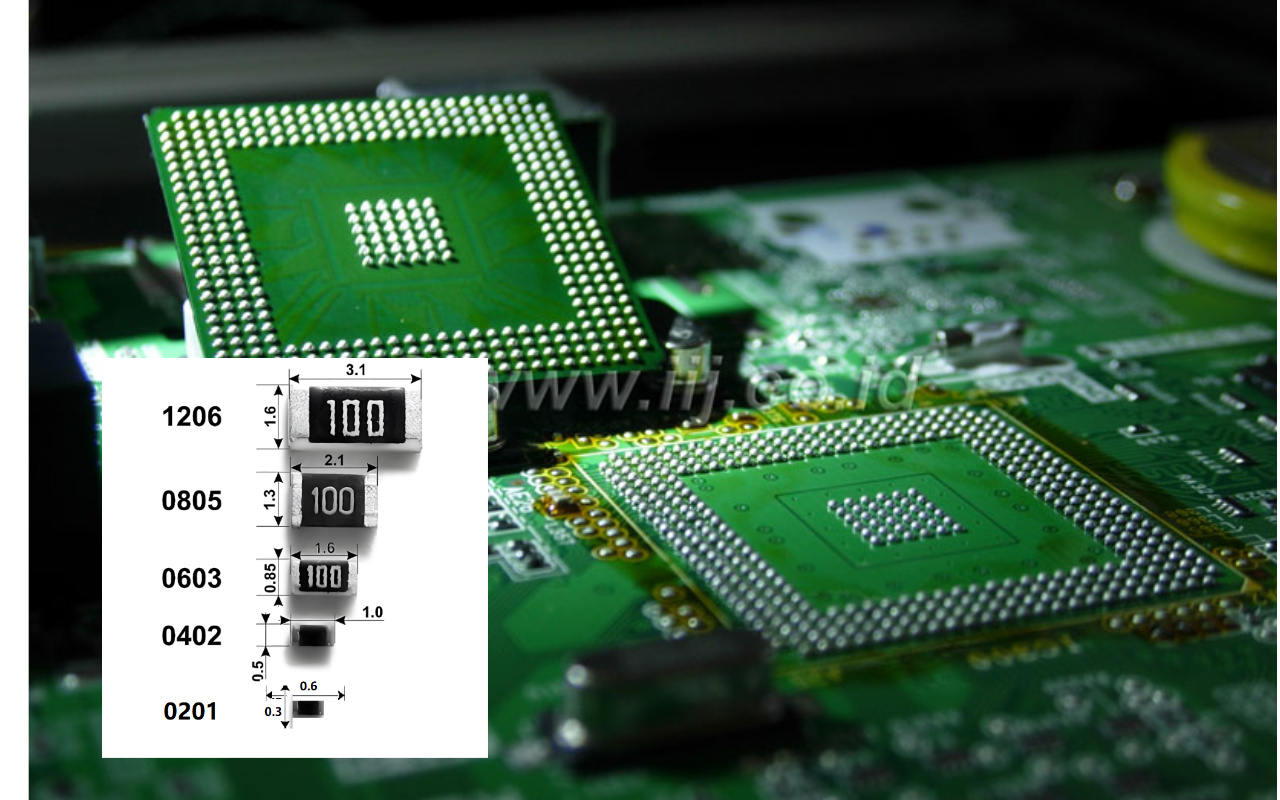

Если в вашем PCB используются очень мелкие детали, такие как резисторы 01005, конденсаторы 0201 или микросхемы BGA с шагом 0,3 мм, у вас должен быть SPI. Эти крошечные подушечки имеют ширину всего 0,15–0,25 мм, поэтому даже сдвиг на 30 микрон или ошибка объема на 10 % могут привести к открытию суставов или замыканию.
Человеческие глаза и простые камеры 2D-принтера не могут надежно уловить такие мелкие ошибки. Реальный заводской пример: одна компания, производящая модули 5G, получала 8% открытых соединений на деталях 0201; после добавления 3D SPI этот показатель упал до 0,3 %.
При мелком шаге объем паяльной пасты должен оставаться в пределах ±10 %, и только 3D SPI может каждый раз измерять это точно. Если вы переходите на меньшие пакеты, чтобы сэкономить место или добавить больше функций, SPI становится не подлежащим обсуждению.
Без этого ваша производительность быстро снизится, и доработка таких мелких деталей станет невозможной. Короче говоря, чем меньше компонент, тем больше потребность в SPI.
Продукция для автомобилей, медицинского оборудования и самолетов должна работать идеально, поскольку отказ может причинить вред людям или стоить миллионы. Такие стандарты, как IATF 16949 (автомобильная промышленность) и ISO 13485 (медицина), требуют полной прослеживаемости процесса и очень низкого уровня дефектов, часто ниже 50 PPM.
SPI предоставляет точные данные об объеме, высоте и положении для каждой отдельной контактной площадки, чтобы вы могли доказать аудиторам, что печать была правильной. Один поставщик автомобильной продукции уровня 1 сократил возврат с 1 200 страниц в минуту до 80 страниц в минуту, просто добавив в принтер SPI и обратную связь с обратной связью.
В медицинских кардиостимуляторах или авиационно-космической авионике недопустима даже одна холодная пайка. SPI также создает цифровую запись каждой платы, которая необходима для отслеживания партии. Если ваш клиент запрашивает CpK > 1,67 для объема паяльной пасты, только SPI может предоставить эти данные. Итог: когда на кону безопасность и сертификация, пропуск SPI невозможен.
Когда ваш завод производит более 5 000–10 000 плат в день, а ваш клиент хочет менее 500 PPM (или даже 100 PPM), ручные проверки или встроенный в принтер двухмерный контроль просто не успевают.
На такой скорости один плохой отпечаток может за считанные минуты создать сотни дефектных плат. SPI проверяет каждую доску за 0,35–0,5 секунды и автоматически останавливает линию или отклоняет плохие доски.
Крупный производитель смартфонов сообщил, что добавление SPI сократило количество страниц, связанных с печатью, с 1 800 страниц в минуту до менее 200 страниц в минуту при запуске 120 000 плат в день. Машина также передает данные в реальном времени обратно на принтер для автоматической корректировки выравнивания и давления трафарета.
На линиях большого объема стоимость одного часа доработки может легко окупить всю машину SPI. Если вы гонитесь за однозначными уровнями PPM, SPI — единственный реальный способ постоянно достигать этого.
Вы знаете, что вам нужен SPI, когда вы видите эти предупреждающие знаки: выход при первом проходе остается ниже 96–97 % в течение нескольких месяцев, большинство дефектов связано с недостаточным или избытком паяльной пасты, частыми перемычками или открытыми соединениями на деталях с мелким шагом, операторы принтеров часами выполняют ручные 2D-проверки, высокие затраты на доработку после оплавления, жалобы клиентов на холодные соединения или сбои на месте, CpK при объеме пасты ниже 1,33 или ваш инженер-технолог говорит: «Мы настроили принтер, насколько это возможно».
Когда это произойдет, вы достигнете естественного предела процесса, использующего только принтер. Добавление SPI обычно дает немедленный скачок доходности на 3–8 % и позволяет продвинуть процесс гораздо дальше. Многие фабрики осознают это только после серьезного инцидента, связанного с качеством. Не ждите этого — посмотрите на диаграмму Парето вашего дефекта; если печать всегда в тройке лидеров, то пришло время SPI.

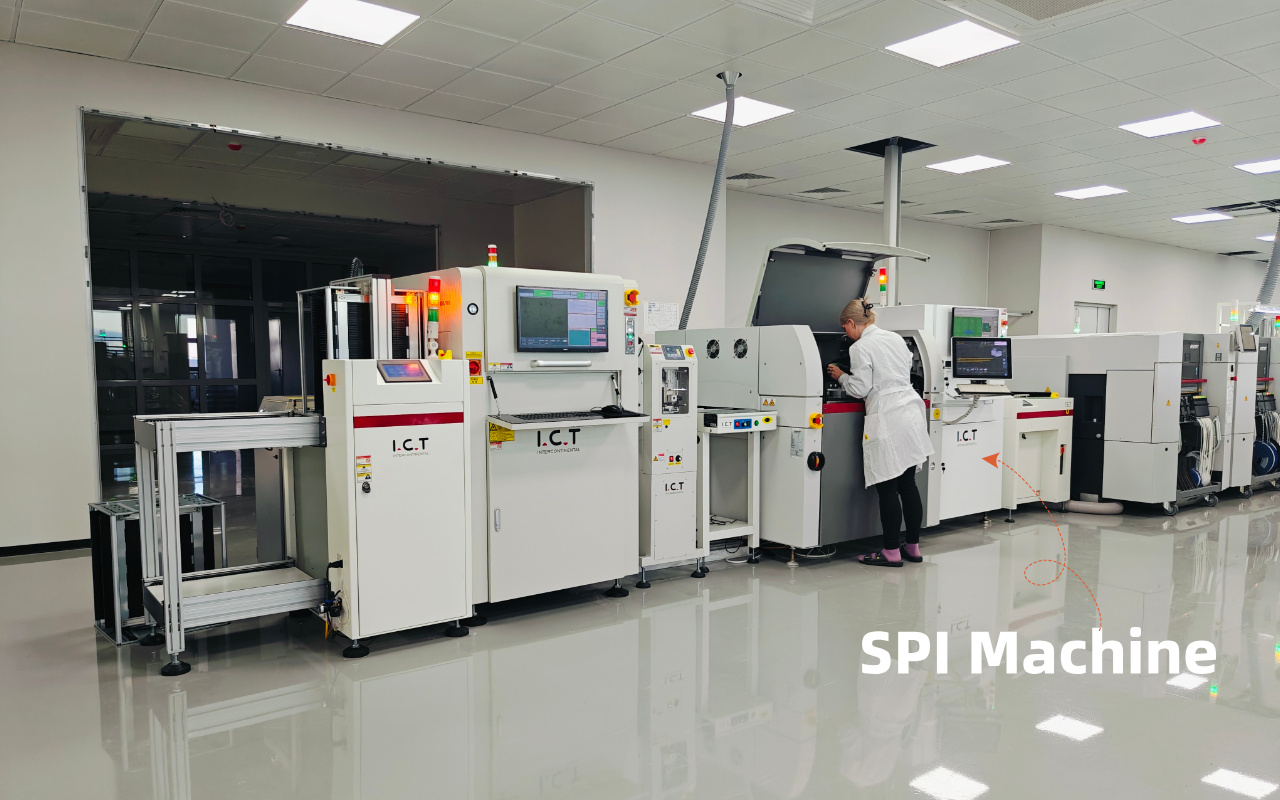

Если ваши платы предназначены для игрушек, освещения LED, блоков питания или бытовой техники с шагом компонентов 0,8 мм, 1,27 мм или больше (например, SOIC, резисторы 1206, большие разъемы), дефекты печати легко увидеть невооруженным глазом или дешевым микроскопом.
Эти большие площадки допускают небольшие погрешности объема, поэтому даже отклонения пасты на ±30 % обычно паяются хорошо. Многие фабрики, производящие простые двусторонние платы со сквозным отверстием + несколько деталей SMD, прекрасно работают годами, используя только хороший принтер с автоматическим выравниванием изображения и регулярной очисткой трафарета.
Переделка этих плат проста и дешева. Пока уровень дефектов остается ниже 1–2 % и клиенты довольны, вы можете пропустить специальный SPI и сэкономить инвестиции в размере 80 000–150 000 долларов США. Просто следите за хорошим обслуживанием принтеров и хорошо обучайте операторов — этого обычно достаточно для недорогих продуктов с большим объемом продаж.
Когда вы производите менее 500–1 000 плат в неделю (обычно для прототипов, мелкосерийных промышленных систем управления или индивидуальных заказов), стоимость машины SPI трудно оправдать. Один SPI стоит столько же, сколько зарплата инженера за 6–18 месяцев.
В магазинах с небольшим тиражом инженеры могут вручную проверить каждую плату под микроскопом после печати, очистить плохие и при необходимости перепечатать. Это занимает всего несколько дополнительных минут на доску. Многие отделы NPI (внедрения новых продуктов) успешно работают таким образом в течение многих лет.
Риск невелик, поскольку общая стоимость лома невелика, даже если несколько плат выйдут из строя. Как только товар перейдет на средний или большой объем, вы сможете добавить SPI позже. Для чисто прототипов или линий с очень небольшим объемом работы человеческий осмотр плюс хороший принтер по-прежнему остаются наиболее экономичным выбором в 2025 году.
Вместо покупки SPI вы можете получить удивительно хорошие результаты с помощью этих более дешевых методов:
-Используйте современный принтер с мощной APC (автоматической коррекцией положения) и встроенным 2D-зрением — многие принтеры DEK, GKG или I.C.T могут автоматически корректировать положение трафарета с точностью до 10–15 мкм;
- Очищайте нижнюю часть трафарета каждые 5–10 досок, чтобы избежать избытка пасты; регулярно выполняйте ручные 2D-проверки с помощью дешевого USB-микроскопа (200–500 долларов США);
- Распечатывайте тестовую доску в начале каждой смены и измеряйте несколько колодок с помощью недорогого лазерного измерителя высоты;
- Ведите подробные журналы работы принтера и регулируйте давление/скорость швабры на основе графиков тенденций.
Заводы, производящие простые платы, сообщают, что уровень брака составляет менее 1%, используя только эти шаги. Общая дополнительная стоимость составляет менее 5 000 долларов США вместо 100 000 долларов США и более для SPI. Эти альтернативы прекрасно работают до тех пор, пока вы не достигнете пределов, описанных в главе 6, — тогда пришло время обновления.
I.C.T в настоящее время предлагает несколько онлайн-3D-моделей SPI для удовлетворения различных производственных потребностей. Наиболее популярными являются стандартная однополосная серия I.C.T-S510 (платы размером от 60 × 50 мм до 510 × 510 мм), модернизированная I.C.T-S1200, которая работает с панелями очень большого размера до 1200 × 550 мм, и высокоскоростная двухполосная I.C.T-S510D, которая позволяет двум принтерам обслуживать один. SPI одновременно.
Все модели используют одну и ту же базовую технологию 3D-измерений, но различаются размером платы, линиями конвейера и пропускной способностью. Для большинства клиентов, впервые приобретающих SPI, S510 или S1200 являются лучшим выбором, поскольку они просты в установке и охватывают 95 % распространенных размеров PCB.
Если у вас уже есть два принтера и вы хотите сэкономить место, двухпоточный S510D может увеличить производительность проверки почти на 100 % без покупки второй машины. Каждая модель в стандартной комплектации оснащена автоматической регулировкой ширины конвейера, поэтому смена продуктов занимает всего несколько секунд.
I.C.T 3D SPI полностью устраняет проблемы с тенями и случайными отражениями, которые беспокоят старые машины.

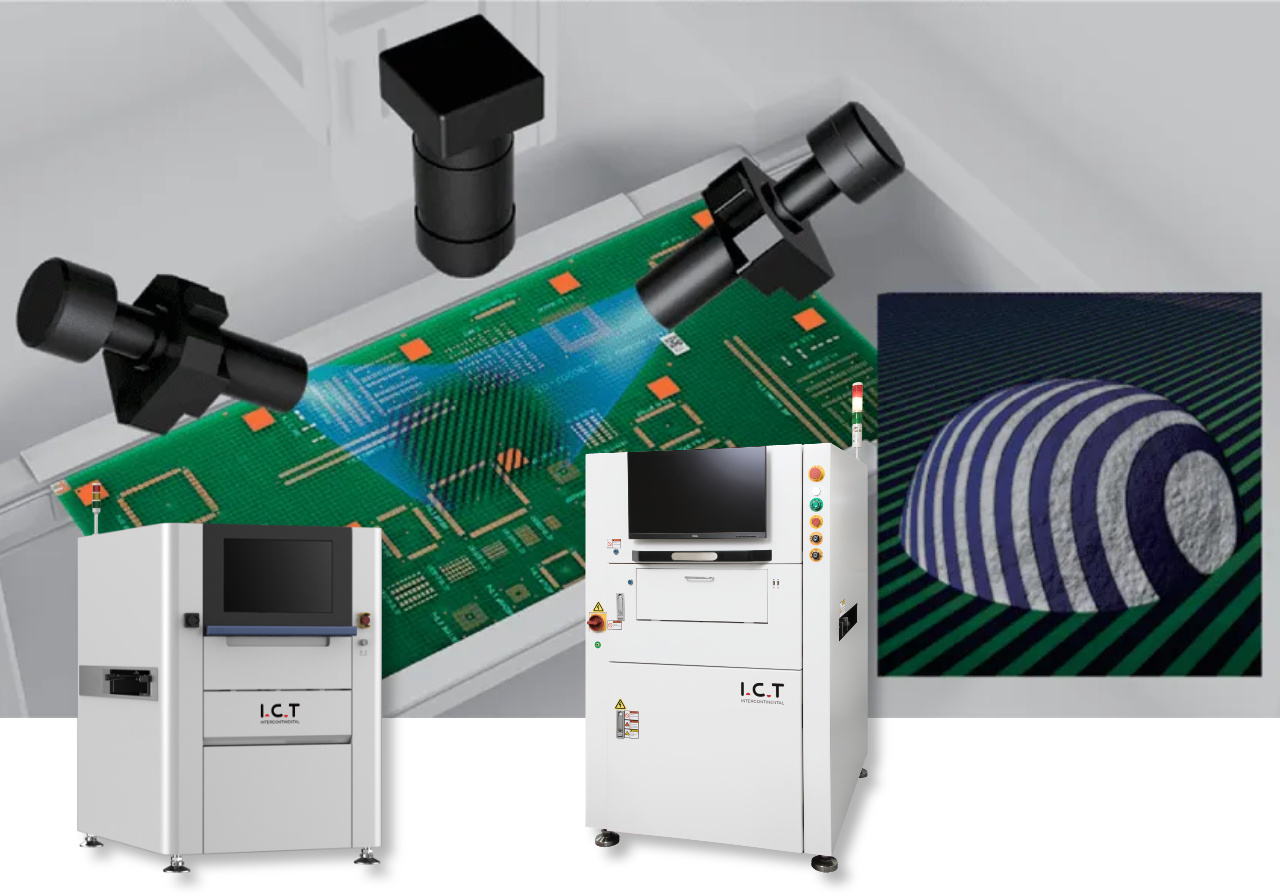

Это достигается за счет проецирования программируемых черно-белых муаровых полос с разных направлений и использования профессионального телецентрического объектива, поэтому даже блестящая паяльная паста или темные подложки PCB всегда обеспечивают идеальное изображение.
Стандартная камера — 5 миллионов пикселей с истинной точностью измерения 0,67 мкм; доступна дополнительная камера с разрешением 12 миллионов пикселей для работы с ультратонким шагом менее 0,3 мм.
Время цикла составляет всего 0,35–0,5 секунды на поле зрения, что означает, что машина легко справляется с современными высокоскоростными принтерами, работающими за 8–12 секунд на одну плату. Многонаправленная 3D-проекция также означает практически отсутствие ложных вызовов, вызванных тенями компонентов или стенами с апертурами трафарета.
При ежедневном использовании операторы сообщают о частоте ложных срабатываний менее 1 %, что экономит огромное количество времени на проверку по сравнению с 5–10 % на обычных машинах.
У вас есть два простых способа запрограммировать новую плату.
Сначала импортируйте файлы Gerber или ODB++ напрямую — программа автоматически создаст программу проверки за 5–10 минут.
Во-вторых, если у вас нет данных Gerber, просто отсканируйте золотую доску, и машина одним щелчком мыши выучит правильное положение контактных площадок и допуски.
Оба метода поддерживают автономное программирование, поэтому вы никогда не остановитесь во время обучения новому продукту. Пользовательский интерфейс разделен на уровень оператора (простой просмотр «прошел/не прошел») и уровень инженера (полный анализ данных и настройка параметров), поэтому новые сотрудники могут безопасно использовать его с первого дня, в то время как опытные инженеры по-прежнему получают всю необходимую им подробную статистику.
Диаграммы SPC в реальном времени, графики тенденций объема/высоты/площади и тепловые карты дефектов встроены и обновляются автоматически.

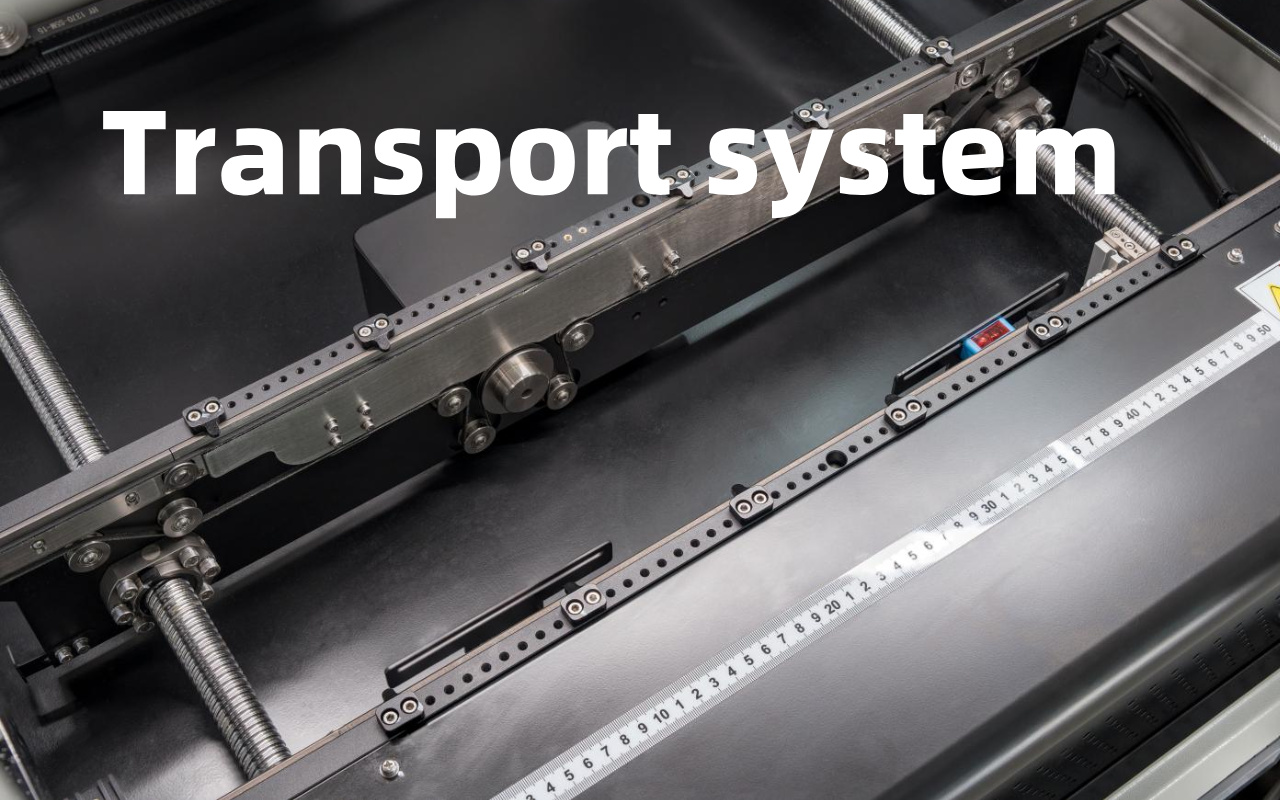

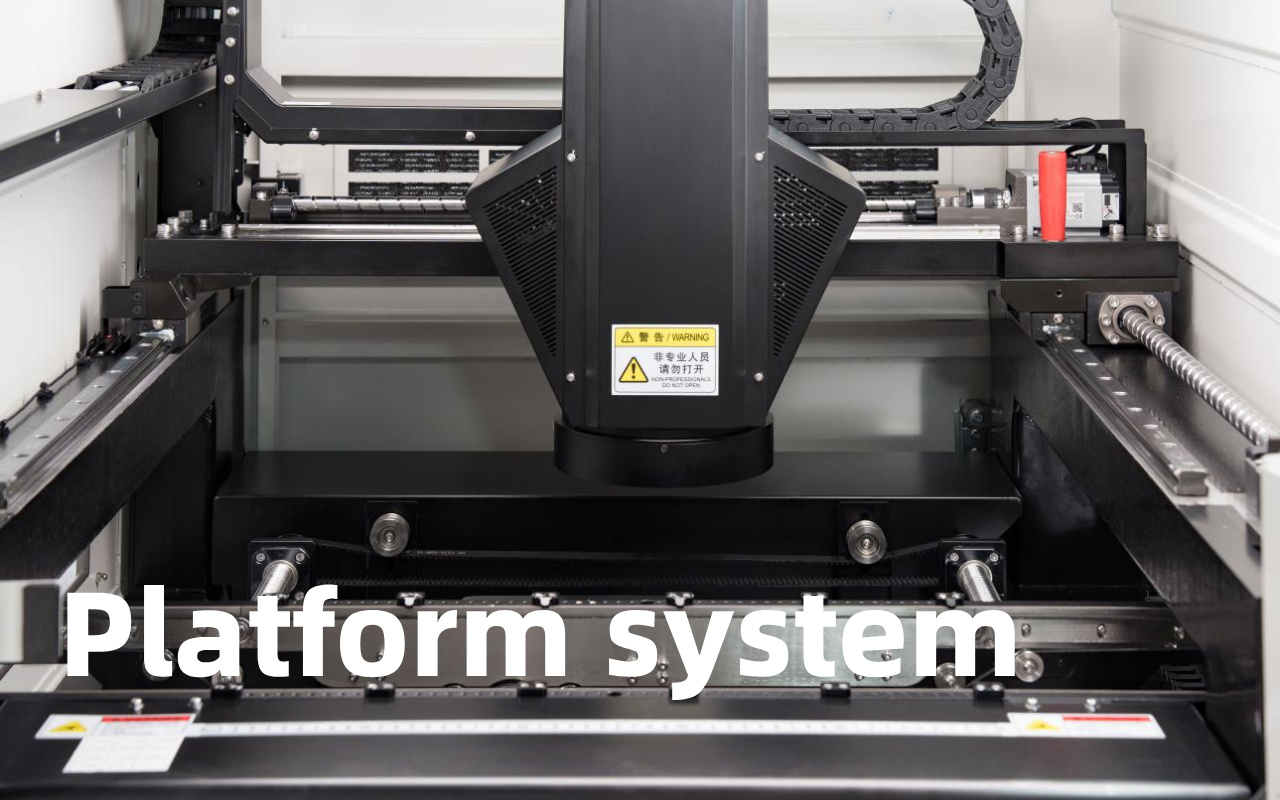

Вся машина имеет арочно-мостовую подвесную конструкцию с осями X/Y, приводимыми в движение независимыми высокоточными серводвигателями и линейными направляющими, точно такую же конструкцию, которая используется в высокопроизводительных машинах для захвата и перемещения.
Основание представляет собой цельную тяжелую литой раму весом более 800 кг, поэтому вибрация практически равна нулю даже при работе линии на полной скорости. Для позиционирования слайдов используется шариковый винт + серводвигатель, что обеспечивает идеальную устойчивость камеры до и после движения.
Все движущиеся части защищены гибкими кабельными цепями с закрытым резервуаром, поэтому пыль и частицы паяльной пасты никогда не попадают в систему перемещения. Эти механические решения обеспечивают повторяемость I.C.T SPI лучше, чем 1 мкм в течение многих лет работы 7 × 24.
Многие клиенты сообщают, что по прошествии трех лет они все еще проходят заводскую калибровку с оригинальной стеклянной пластиной – без необходимости дорогостоящих ежегодных контрактов на обслуживание.
Каждый I.C.T SPI в стандартной комплектации поставляется с автоматической регулировкой ширины конвейера, интерфейсом считывателя штрих-кодов, обратной связью с обратной связью для большинства марок принтеров (DEK, GKG, Panasonic, Yamaha, Fuji и т. д.), полным пакетом SPC и буфером платы NG.
Популярные варианты включают 12-мегапиксельную камеру для компонентов 01005, двухпоточный конвейер для модели S510D, башенное освещение, резервное питание ИБП и коммуникационные модули MES/CFX/Hermes.
Машина работает от обычной однофазной сети 220 В и требует всего лишь 5–6 бар чистого сухого воздуха, поэтому установка обычно завершается за один день. Поскольку все является модульным, вы можете начать с базовой модели сегодня и обновить камеру или программное обеспечение позже, не покупая новую машину. Эта гибкость делает I.C.T очень популярным среди предприятий, которые планируют постепенно расти.
1. Скорость. Соответствуйте времени такта вашей линии.
2. Точность: 1 мкм для мелкого шага.
3. Программное обеспечение: простое программирование, импорт Gerber.
4. Интеграция: MES, обратная связь с принтером.
5. Размер: подходит для ваших PCB.
6. Камера: более 5 миллионов подробностей.
7. Сервис: Местная поддержка.
8. Цена: баланс с рентабельностью инвестиций.
- PCB характеристики
- Необходимость объема
- Бюджет
- Необходимые функции
- Запрос на демонстрацию
Если SPI сэкономит 2% дефектов на 100 тысячах плат в год при цене 20 долларов США за плату, это сэкономит 40 тысяч долларов США. Машина стоимостью 100 тысяч долларов окупается за 2,5 года, а зачастую и быстрее.
1. Размытие камеры: ежедневно очищайте объектив.
2. Застревание конвейер: проверяйте датчики еженедельно.
3. Отказ освещения: ежегодно заменяйте лампы.
4. Сбой программного обеспечения: регулярно обновляйте.
5. Отклонение точности: калибруйте ежемесячно.
Ежедневно: Очистите корпус, проверьте выравнивание.
Еженедельно: Осмотрите ремни, смажьте направляющие.
Ежемесячно: Полная калибровка, резервное копирование данных.
Храните машину в чистом помещении с контролируемой температурой. Используйте чехлы, когда выключены. Избегайте перегрузок.
Замкнутый контур отправляет данные SPI обратно для автоматической настройки принтера, устраняя проблемы в режиме реального времени для обеспечения стабильного качества.
CFX для Plug-and-Play, Hermes для отслеживания плат, SECS/GEM для управления на уровне всего предприятия. Это упрощает интеграцию.
Отслеживайте тенденции, прогнозируйте техническое обслуживание, отслеживайте дефекты. Повышает эффективность на 20-30%.
