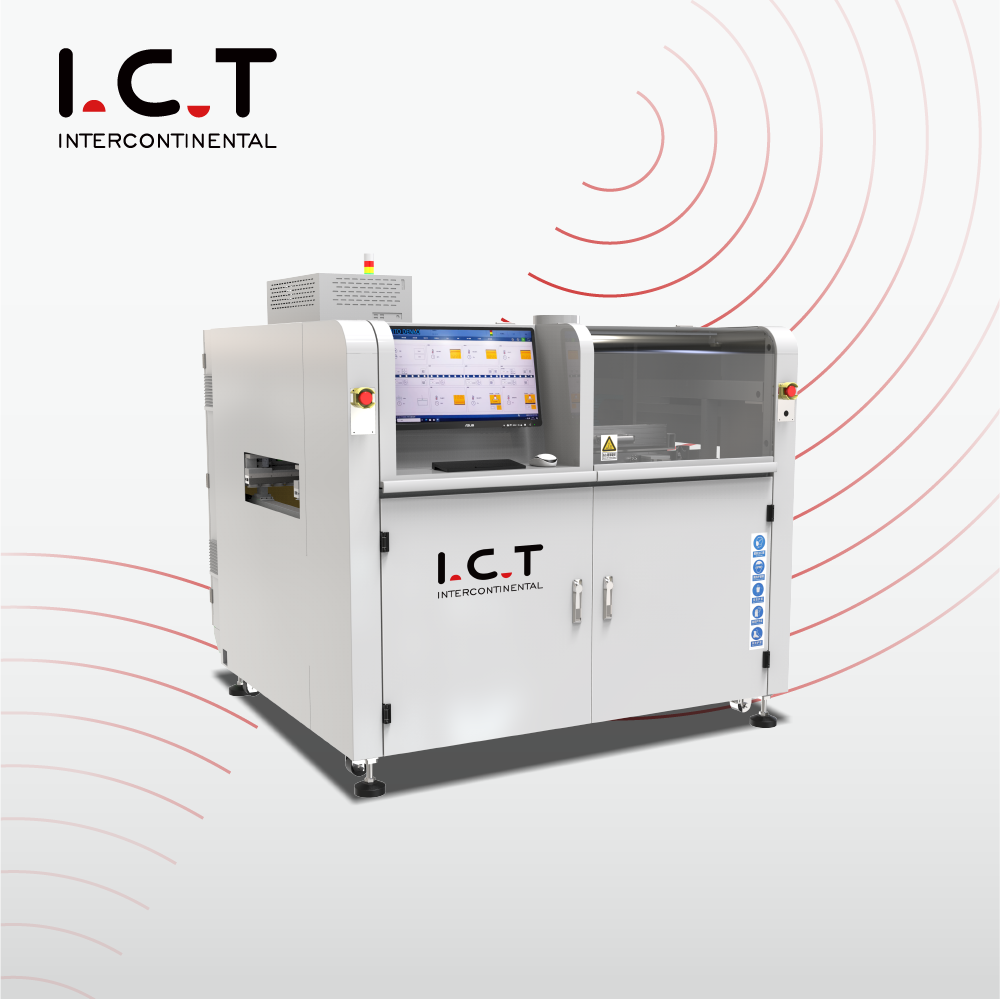

| Онлайн-селективная волновая паяльная машина
Онлайн-машина для селективной волновой пайки I.C.T, полностью спроектированная и произведенная в Дунгуане, представляет собой настоящую систему селективной пайки, созданную для крупных заводов SMT с большим объемом производства, которые отказываются жертвовать качеством ради скорости. PCB непрерывно скользит по прецизионному конвейеру, а сверхлегкий портал из литого алюминия, приводимый в движение сервоприводами Panasonic и линейными направляющими, подает флюс и припой точно к контактам. Поточный азотный нагрев создает блестящие, полные филе практически без отходов. Операторы контролируют каждую деталь – траекторию движения, температуру, объем распыления, высоту волны – на большом сенсорном экране Windows и сохраняют бесконечные программы для мгновенного переключения. Автоматическая волновая калибровка, живая ПЗС-матрица, немецкий струйный клапан и титановый резервуар превращают эту онлайновую машину для селективной волновой пайки в круглосуточный центр прибыли.
| Список оборудования DIP-линии
Немецкий высокочастотный струйный клапан выпускает микроточки флюса с низким содержанием твердых частиц (<10%) с повторяемостью до 0,02 мм. Резервуар под давлением и цифровой расходомер поддерживают стабильное давление, даже когда резервуар почти пуст. Остатки попадают в быстросъемный лоток. Японская пневматика SMC и передние датчики упрощают ежедневные проверки. Автоматический насос никогда не допускает падения подачи. Этот модуль флюса идеально активирует каждую контактную площадку на машине для селективной волновой пайки.
Полностью регулируемый нижний ИК-приемник входит в стандартную комплектацию; верхний горячий воздух или дополнительный ИК опционально. Открытая сетка и толстая высокотемпературная изоляция равномерно распределяют тепло по всей плате. Нагреватели премиум-класса и подключаемые двигатели работают бесшумно и без использования инструментов в течение многих лет. Платы выходят идеально активированными и без напряжения, готовыми к безупречным соединениям в системе выборочной пайки.
Немецкий электромагнитный насос и титановый котел создают сверхстабильную мини-волну, которая никогда не дрейфует. Установите поток N2, температуру пайки, высоту волны и автокалибровку прямо с сенсорного экрана. Поточный азот обеспечивает зеркально-блестящее скругление и практически полное отсутствие окалины. Лазер проверяет высоту, сопла самоочищаются, а 900 часов видео сохраняются для отслеживания. Это пуленепробиваемое ядро каждой машины для селективной волновой пайки.
Трехсекционный конвейер, совместимый со SMEMA, а также пневматические боковые/верхние зажимы удерживают платы весом до 20 кг в неподвижном состоянии во время пайки. Мощные рельсы и высокоточные сервоприводы плавно перемещают PCB с линейной скоростью. Толстые или двусторонние сборки легко очищаются. Создан для непрерывной работы в больших объемах с любой системой селективной пайки.
ПЛК, сертифицированный CE, проводка Cat-6 и полная возможность подключения MES обеспечивают молниеносную реакцию и полную надежность. Управляемые мастера, редактирование на основе изображений, автоматическое определение сопел и многоязычное меню сокращают время обучения до нескольких часов. Благодаря удаленной диагностике онлайн-машина для селективной волновой пайки работает круглосуточно.
Большой цветной сенсорный экран, пошаговые инструкции, предварительный просмотр ПЗС-матрицы в реальном времени и голосовые оповещения существенно упрощают управление машиной. Мгновенно переключайтесь между английским, китайским, японским или русским языками. Специальное освещение башни и модернизация Wi-Fi позволяют всем быть в курсе событий, не отходя от линии.
| Спецификация
| Онлайн-селективная волновая паяльная машина | ||||
| Модель | I.C.T СС540 | I.C.T СС550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модульный | Распыление + предварительный нагрев и пайка | Распыление + предварительный нагрев + пайка | Распыление + предварительный нагрев + пайка + пайка | Распыление + предварительный нагрев + пайка + пайка + пайка |
| Система пайки | ||||
| Количество насадок | 1 | 1 | 2 | 3 |
| Количество припоя | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойной горшок (опция) | N/a | Вариант | Вариант | Вариант |
| Мощность паяльного горшка | 2,35 кВт | 2,35 кВт | 4,70 кВт | 7,05 кВт |
| Флюсовая система | ||||
| Резервуар для хранения потока | 1L | 1L | 2L | 2L |
| Поддержка потока | Поток сигнал тревоги, автоматический | |||
| Спрей | Германия Струйный клапан (точечное и линейное распыление) 1 комплект | |||
| Размер сопла распыления | 130 мкм (опция 180 мкм, 210 мкм) | |||
| Скорость распыления | 0 ~ 20 мм/с | |||
| Скорость движения распылительного сопла | 0 ~ 400 мм/с | |||
| Система предварительного нагрева | ||||
| Режим предварительного нагрева | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR |
| Район предварительного нагрева | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм |
| Зона предварительного нагрева | Верхний горячий воздух: 2, Нижний ИК: 1 | |||
| Нижняя мощность предварительного нагрева | Макс.12 кВт | |||
| Максимальная мощность предварительного нагрева | Макс.6кВт | |||
| Время разогрева | Приблизительно 15 минут (настройка 150 ℃) | |||
| Режим управления | ПК+ПЛК | |||
| Транспортная система | ||||
| PCB Размер (с приспособлением) | 120*60~500*500 мм | |||
| PCB Замена | Онлайн | |||
| PCB Верхний зазор | 120 мм | |||
| Транспортная высота | 900 ± 20 мм | |||
| Транспортная ширина | 60 ~ 500 мм | |||
| Размер: мм | Л1850*В1850*В1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
| Масса | Приблизительно: 800 кг | Приблизительно: 1200 кг | Приблизительно: 1300 кг | Приблизительно: 1500 кг |
| Список оборудования DIP-линии
Дополните свою онлайновую машину селективной волновой пайки полностью автоматической линией DIP I.C.T — идеальным партнером для смешанного производства THT. Установка «под ключ» включает в себя высокоскоростную машину для вставки DIP для точного размещения компонентов, SMEMA-совместимый волновой загрузчик, который плавно подает платы в систему селективной пайки, волновой разгрузчик, который улавливает готовые PCB без напряжения, а также буферизованный сборочный конвейер для окончательной проверки и подкраски. Все модульное, сертифицировано CE и изготовлено собственными силами, что обеспечивает высочайшую надежность и молниеносную переналадку. Благодаря глобальным складам запасных частей и поддержке на местах в 72 странах I.C.T обеспечивает работу всего процесса сквозного монтажа с максимальной эффективностью и минимальными затратами — от установки до селективной пайки.
| Название продукта | Назначение в DIP-линии |
|---|---|
Автоматическая машина для вставки | Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
| Послеволновой встроенный AOI | Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. |
| Видео об успехах клиентов
В начале 2025 года крупный вьетнамский поставщик фотоаппаратов прилетел для окончательной приемки своей новой онлайн-машины для селективной волновой пайки. Наши инженеры загружали свои настоящие производственные платы, запускали циклы на полной скорости, в то время как клиент наблюдал за формированием идеальных соединений THT в режиме реального времени на ПЗС-матрице, а затем в течение двух дней обучали свою команду программированию, ежедневному обслуживанию и устранению неполадок. В день прибытия ящика они были на 100% готовы к увеличению объема — еще один пример истинного глобального партнерства I.C.T.
| Профессиональное обслуживание и обучение
От интеграции линии и ввода в эксплуатацию до пожизненной поддержки и обновлений — мы предоставим вам всю необходимую информацию по всему миру. Двадцать старших инженеров и местные команды в 72 странах проводят обучение на месте или удаленно, когда вам это необходимо. Склады запасных частей на трех континентах и круглосуточные горячие линии обеспечивают бесперебойную работу вашей системы селективной пайки на протяжении десятилетий.
| Похвала клиентов
Клиенты продолжают говорить нам, что наши инженеры терпеливы, сообразительны и искренне заботятся об их успехе. Им нравится высокая точность флюса, устойчивая волна и то, как быстро онлайн-машина для селективной волновой пайки окупается за счет более высокой производительности и отсутствия переделок. Экспортные ящики доставляются безупречно, а удаленное устранение неисправностей в тот же день превратило новичков в партнеров на всю жизнь по всему миру.
| Отраслевые сертификаты
Каждый онлайновый аппарат для селективной волновой пайки имеет сертификат безопасности CE, соответствие RoHS, систему качества ISO9001 и множество патентов на струйные клапаны, насосы и лазерную калибровку. Эти знаки, которым доверяют во всем мире, доказывают, что вы получаете безопасную, экологически чистую, проверенную на практике технологию, на которую можно положиться где угодно.
| О компании и заводе I.C.T
С 2012 года мы превратились в современный кампус площадью 12 000 м⊃2; с 89 членами команды, 20 преданными своему делу инженерами и 8 филиалами по всему миру. Все — исследования и разработки, изготовление, сборка и обкаточные испытания — происходит внутри компании. Мы обслуживаем более 1600 заводов в 72 странах, предлагая комплексные решения SMT и THT «под ключ», и каждая онлайн-машина для селективной волновой пайки проходит строгий контроль и проверенные системы качества.
