I.C.T-510
I.C.T
PCB Laser Marking
| Количество: | |
|---|---|

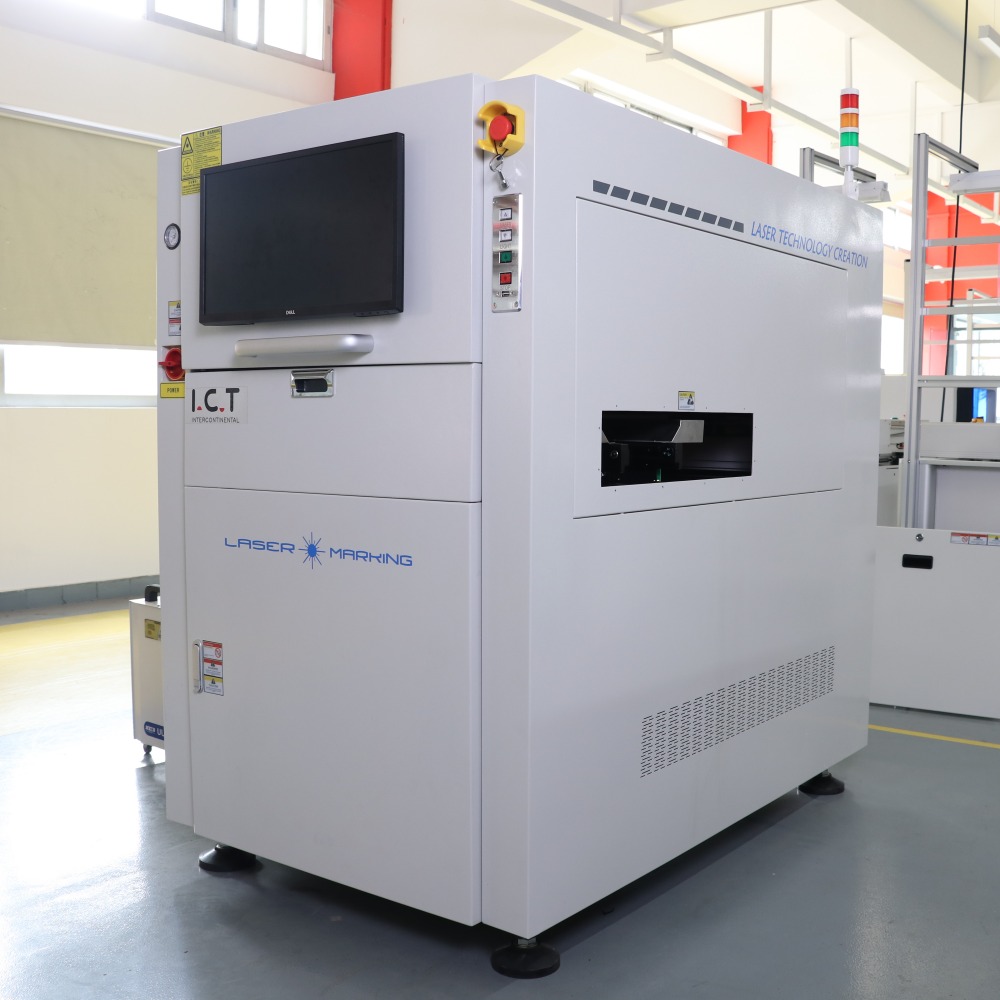

| Универсальные машины лазерной маркировки для отслеживания PCB
Машины лазерной маркировки обеспечивают бесконтактный высокоточный способ маркировки текста, штрих-кодов, QR-кодов и графики непосредственно на PCB в SMT строках. Они обеспечивают точность ±0,05 мм и обрабатывают платы размером до 510×460 мм в четырех моделях: I.C.T-400, 460, 510 и 510L. Варианты лазера включают УФ для деликатных поверхностей, зеленый для пластмасс, волокно для металлов и CO₂ для FR4, а вариант машины для маркировки волоконным лазером мощностью 50 Вт превосходно справляется с токопроводящими следами и металлическими участками. Система плавно подключается к сборочным линиям для обмена данными MES в режиме реального времени и предлагает как онлайн, так и автономный режимы. Отсутствие чернил, этикеток и растворителей позволяет сократить расходы на расходные материалы, предотвратить загрязнение окружающей среды и избежать проблем с дублирующейся маркировкой. Эти машины, развивающие скорость до 7000 мм/с и стабильную производительность, обеспечивают четкую и долговечную маркировку, которая обеспечивает эффективную отслеживаемость и отвечает строгим требованиям качества в производстве электроники.
| Особенность
Надежная система привода для плавного движения
Система привода представляет собой конструкцию подвески арочного моста в сочетании с высококачественными ШВП и линейными направляющими от надежных поставщиков TBI и HIWIN/PMI. Два отдельных высокоточных серводвигателя независимо управляют осями X и Y, обеспечивая точное позиционирование при разном весе доски. Гибкие закрытые цепи резервуаров, поддерживаемые вспомогательными профилями, обеспечивают плавное перемещение с низким уровнем вибрации при длительной работе. Практичная пылезащитная крышка защищает ключевые компоненты от загрязнений, что снижает частоту чистки и общие затраты на техническое обслуживание. Эта надежная конструкция обеспечивает стабильную работу станков для лазерной маркировки в быстро меняющихся условиях SMT, что напрямую способствует надежному размещению маркировки и сокращению времени простоя линии.
Гибкая система маркировки для широкого применения
Операторы выбирают УФ-лазеры, зеленые лазеры, волоконные лазеры или CO₂-лазеры в зависимости от типа материала и производственных потребностей. Каждый лазер поддерживает стабильную длину волны, высокую точность и длительный срок службы для надежного ежедневного использования. Заводская калибровка точно устанавливает фокусное расстояние, исключая необходимость ручной настройки, а ось Z автоматически подбирает высоту доски. Методы охлаждения выбираются специально для каждого лазера, чтобы предотвратить тепловые проблемы при непрерывной работе. Конфигурации с несколькими балками эффективно справляются со сложными планировками и сложными поверхностями. Эта адаптируемая система позволяет машинам для лазерной маркировки наносить четкие и однородные маркировки, отвечающие требованиям отслеживаемости в различных процессах сборки электроники.
Защитная транспортная система для безопасного обращения
Модели со встроенной функцией переворота обрабатывают двусторонние PCB за один цикл, эффективно удовлетворяя сложные потребности в маркировке. Сегментированные направляющие оснащены антистатическими ремнями ESD для защиты чувствительных компонентов от статического разряда. Высокопрочные синхронные ремни обеспечивают регулируемую скорость в соответствии с потоком в линии, а специальные натяжные устройства поддерживают ремни в оптимальном состоянии. Шариковые винты и жесткие валы обеспечивают синхронную регулировку ширины, обеспечивая идеальную параллельность передних и задних направляющих и предотвращая перекос доски. Перегородки цилиндров обеспечивают высокую точность остановки. В совокупности эти элементы обеспечивают плавное и точное перемещение PCB, обеспечивая бесперебойное производство и высокий выход продукции с первого прохода.
Надежная система управления для безопасной эксплуатации
В схеме управления используется организованная проводка и четкая маркировка, что упрощает регулярные проверки и ремонт. Высокоточные сервоприводы и двигатели обеспечивают плавное перемещение без вибраций по рабочей зоне. Воздушно-конвекционное охлаждение эффективно предотвращает накопление тепла в производственных условиях. Встроенная плата управления I.C.T работает надежно и требует простого обслуживания. Независимый переключатель защиты от утечек повышает электрическую безопасность, а полное соответствие стандартам CE и UL отвечает мировым требованиям. Эта практичная конструкция обеспечивает безопасную и предсказуемую работу станков для лазерной маркировки, позволяя сосредоточиться на результатах, а не на устранении неисправностей.
Простой в использовании интерфейс оператора
Интерфейс предлагает управляемую, интуитивно понятную компоновку, которая сокращает время обучения операторов. Созданный на подлинной платформе Windows, он хранит множество программ для быстрой смены продуктов. Полнокадровое сканирование отображает шаблоны выравнивания прямо на экране, что ускоряет программирование. Размещение коаксиальной камеры исключает дополнительные этапы калибровки. Стандартные порты MES поддерживают бесшовные соединения с заводскими системами, при этом доступны специальные протоколы. Эти функции сводят к минимуму ошибки, сокращают время настройки и помогают плавно интегрировать машины для лазерной маркировки в существующие рабочие процессы SMT.
| Спецификация
| Параметр | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| Макс PCB размер | 380 × 380 мм | 510 × 450 мм | 510 × 400 мм | 510 × 460 мм |
| Диапазон маркировки | 280 × 380 мм | 460 × 450 мм | 430 × 400 мм | 510 × 460 мм |
| PCB Функция переворота | Да (встроенный флиппер) | Да (встроенный флиппер) | Нет | Нет |
| Размер машины | 835×1488×1566 мм | 974×1528×1616 мм | 1054×1568×1523 мм | 1054×1470×1523 мм |
| Вес машины | 700 кг | 800 кг | 750 кг | 800 кг |
| Точность маркировки | ±0,05 мм (одинаково для всех) | ±0,05 мм (одинаково для всех) | ±0,05 мм (одинаково для всех) | ±0,05 мм (одинаково для всех) |
| PCB Толщина | 0,5–5 мм (одинаково для всех) | 0,5–5 мм (одинаково для всех) | 0,5–5 мм (одинаково для всех) | 0,5–5 мм (одинаково для всех) |
| Скорость маркировки | <7000 мм/с (одинаково для всех) | <7000 мм/с (одинаково для всех) | <7000 мм/с (одинаково для всех) | <7000 мм/с (одинаково для всех) |
| Поддерживаемые типы лазеров | УФ, зеленый, волокно, CO₂ (одинаково для всех) | УФ, зеленый, волокно, CO₂ (одинаково для всех) | УФ, зеленый, волокно, CO₂ (одинаково для всех) | УФ, зеленый, волокно, CO₂ (одинаково для всех) |
| PCB Безопасная высота | Верх <25 мм, Низ <20 мм (одинаково для всех) | Верх <25 мм, Низ <20 мм (одинаково для всех) | Верх <25 мм, Низ <20 мм (одинаково для всех) | Верх <25 мм, Низ <20 мм (одинаково для всех) |
Как выбрать лазер:
УФ-лазер (355 нм) : лучше всего подходит для термочувствительных PCB, паяльной маски FR4, гибких цепей. Холодная маркировка, минимальные повреждения, высокая контрастность.
Зеленый лазер (532 нм) : идеально подходит для пластика, кремниевых пластин, керамики, отражающих покрытий. Превосходное впитывание, ультратонкие следы, низкое тепловое воздействие.
Волоконный лазер (1064 нм) : идеально подходит для металлов, следов меди/алюминия, металлических PCB. Глубокие, постоянные, быстрые, высококонтрастные следы.
CO₂-лазер (10600 нм) : подходит для стандартного FR4, паяльной маски, органических покрытий. Стабильный, хороший контраст, экономичный для жестких досок.
| Интегрированное решение для производственной линии SMT
I.C.T предлагает комплексные высококачественные линии SMT , предназначенные для требовательных секторов, таких как автомобильная электроника, медицинское оборудование и освещение LED. Линия начинается с вакуумного загрузчика PCB , который подает в процесс чистый PCB. Затем автоматический принтер для паяльной пасты наносит пасту с высокой точностью. Высокоскоростная установочная машина PCB размещает компоненты точно и эффективно. Многозонные печи оплавления Lyra создают прочные и надежные паяные соединения. Усовершенствованная машина AOI обнаруживает дефекты на ранней стадии, чтобы максимизировать выход продукции. Прочные конвейеры PCB обеспечивают плавное и синхронизированное движение по станциям. Очистительные машины PCBA удаляют остатки флюса для повышения надежности. Полностью автоматический шкаф для хранения и отпуска паяльной пасты всегда поддерживает качество пасты. Это интегрированное решение обеспечивает высокую производительность, низкие затраты и стабильную производительность, подкрепленное полным спектром услуг I.C.T, от установки до постоянной технической поддержки.
| Пример проекта клиента
Компания I.C.T завершила установку за рубежом и заводские приемочные испытания (FAT) для двух полных производственных линий SMT у североамериканского производителя косметических инструментов. Обе линии прошли приемку производства без проблем. На каждой линии были установлены наши машины для лазерной маркировки для надежного отслеживания, принтер SMT с SPI, монтажное устройство Panasonic, печь оплавления Heller, инспекционная машина AOI, конвейеры PCB, машина для очистки PCBA, а также автоматический шкаф для хранения и подогрева паяльной пасты. Инженеры выполнили настройку на месте, провели тщательное обучение и оптимизировали процессы в соответствии с конкретными потребностями. Теперь клиент управляет стабильными, высокоэффективными линиями, способными поддерживать расширенное производство качественных косметических товаров и товаров личной гигиены.
| Глобальное обслуживание и поддержка обучения
I.C.T предоставляет полную техническую помощь, начиная с профессиональной установки на месте и ввода в эксплуатацию для быстрого запуска. Обучение охватывает эксплуатацию машины, использование программного обеспечения, программирование, техническое обслуживание и устранение основных неполадок. Инженеры делятся советами по оптимизации, позволяющими повысить качество маркировки и производительность линии. Поддержка после установки включает быструю удаленную диагностику, быструю доставку запасных частей и плановые последующие осмотры. Это постоянное обязательство сводит к минимуму время простоя, продлевает срок службы оборудования и поддерживает высокую производительность. Клиенты обретают уверенность, зная, что машины для лазерной маркировки получают специализированное и оперативное обслуживание на протяжении всего жизненного цикла.
| Опыт работы с клиентами и операционные преимущества
Клиенты часто хвалят наших инженеров за профессионализм, понятные объяснения и оперативное решение проблем с настройкой. Многие ценят машины для лазерной маркировки за стабильную работу, четкие маркировки и простоту интеграции. Положительные комментарии подчеркивают надежную упаковку и безопасную доставку по всему миру, которые защищают оборудование при транспортировке. Быстрые ответы на технические вопросы укрепляют доверие. В целом клиенты ценят надежные машины в сочетании с внимательным обслуживанием, обеспечивающим стабильное и высококачественное производство.
| Стандарты, контроль и производственная дисциплина
Машины I.C.T имеют ключевые сертификаты, подтверждающие безопасность, соответствие экологическим стандартам и стандартам качества. К ним относятся CE по электробезопасности, RoHS по ограничению использования опасных веществ и ISO9001 по структурированному управлению качеством. Множество патентов защищают инновационные функции в области лазерного управления, систем движения и интеграции. Эти сертификаты подтверждают, что машины для лазерной маркировки соответствуют мировым требованиям, работают ответственно и заслужили доверие производителей по всему миру.
| О компании и заводе I.C.T
I.C.T управляет собственной командой исследований и разработок и производственным предприятием в Дунгуане, Китай, площадью 12 000 м⊃2;, на котором работают 89 сотрудников, включая 20 инженеров. С 2012 года компания быстро расширялась и сейчас обслуживает более 1600 клиентов в 72 странах. Завод применяет строгие испытания на каждом этапе производства, а также комплексную систему управления качеством для обеспечения стабильной работы. Мы предлагаем комплексные решения SMT — от планирования и поставки оборудования до установки, обучения и совершенствования процессов — помогая клиентам создавать эффективные и надежные производственные системы по всему миру.
