Ошибка вакуумного захвата SMT возникает, когда машина для захвата и размещения не может стабильно захватывать, удерживать, проверять, перемещать или освобождать компонент. Проблема может заключаться в пропущенном захвате, падении компонента, высоком проценте брака, сигнале тревоги о вакууме, нестабильном размещении или неоднократном сбое захвата компонента.
На многих заводах ошибки вакуума и датчиков рассматриваются как простые проблемы с форсунками. Иногда это правда. Но в реальном производстве SMT основная причина может заключаться в износе сопла, заблокированном вакуумном пути, положении устройства подачи, высоте захвата, состоянии кармана для ленты, поверхности компонента, ускорении машины, настройках обзора или плохой обработке материала. Хороший процесс устранения неполадок должен проверять всю цепочку срабатывания, а не только аварийное сообщение.
В этом руководстве объясняется, как инженеры могут шаг за шагом выполнять поиск и устранение неисправностей вакуума при захвате и размещении и уменьшить количество сбоев при захвате компонентов SMT в повседневном производстве.
Оглавление
Ошибки вакуумирования и захвата возникают, когда машина теряет контроль над компонентом между устройством подачи и точкой размещения. Машина может выйти из строя перед захватом, во время захвата, во время транспортировки, во время распознавания камеры или в момент выпуска.
Наиболее распространенные симптомы включают пропущенный захват, сигнал об ошибке вакуума, падение компонента, отбраковку компонента после проверки камерой, нестабильный угол компонента и смещение размещения. Некоторые машины показывают четкое значение вакуума или код ошибки датчика. Другие показывают повторный отказ только при определенном положении питателя или сопла.
Инженеры не должны предполагать, что один сигнал тревоги соответствует одной основной причине. Сигнал тревоги вакуума может быть вызван загрязнением сопла, но он также может быть вызван неправильной высотой захвата, пустым карманом, плохой индексацией устройства подачи, слабой уплотняющей поверхностью компонента или задержкой датчика вакуума.
Ошибки подборщика напрямую влияют на эффективность производства и стоимость материалов. Каждый вышедший из строя подборщик может остановить машину, израсходовать лишние компоненты, увеличить вмешательство оператора и снизить выход продукции при первом проходе. Если машина уронит компонент внутри оборудования, это также может создать загрязнение или скрытый риск на следующей плате.
Для небольших компонентов, LED, микросхем, разъемов и компонентов необычной формы нестабильное срабатывание может быстро стать серьезной производственной проблемой. Это может привести к отсутствию компонента, перевернутому расположению компонента, перекосу, ошибке полярности или дефекту паяного соединения после оплавления.

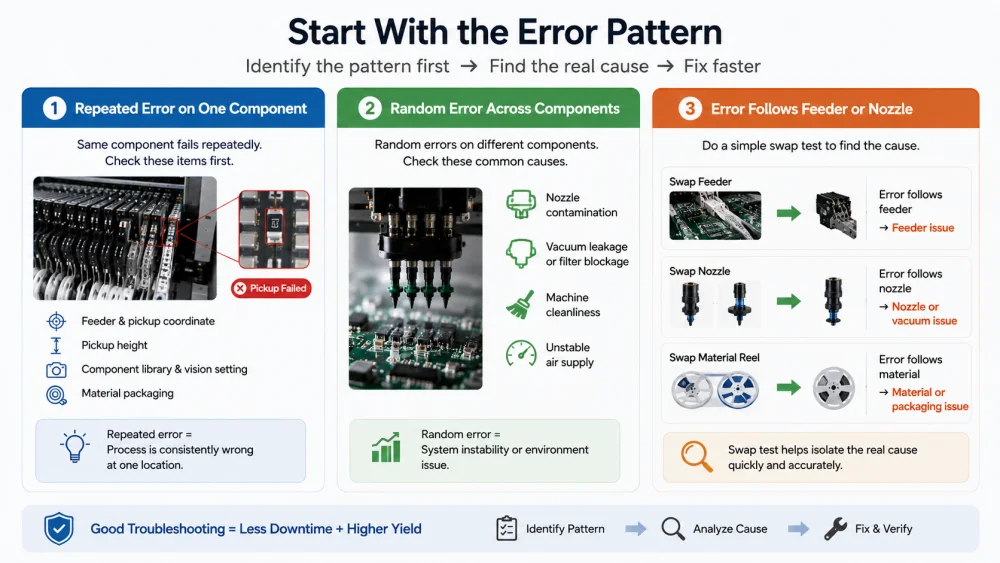

Первым шагом при устранении неполадок вакуумного захвата и размещения является определение того, является ли проблема повторяющейся, случайной, связанной с питателем, соплом или материалом. Это экономит время и предотвращает ненужную настройку машины.
Если один и тот же компонент выходит из строя неоднократно, инженеры должны сначала проверить устройство подачи, координату подборщика, высоту подборщика, библиотеку компонентов и упаковку материала. Повторяющаяся ошибка обычно означает, что в одном месте процесс постоянно идет неправильно.
Например, если один резистор всегда выходит из строя на одной и той же линии подачи, сопло может не приземлиться в центре кармана для ленты. Если одна микросхема всегда не проходит проверку камерой после получения, данные упаковки или настройки распознавания могут быть неправильными.
Если ошибки датчиков возникают случайным образом в разных компонентах, проблема, скорее всего, связана с загрязнением сопла, утечкой вакуума, закупоркой вакуумного фильтра, чистотой машины или нестабильной подачей воздуха. Случайные ошибки также могут возникать, когда машина работает слишком быстро для сложной группы компонентов.
Случайные дефекты следует отслеживать по номеру сопла, номеру головки, положению питателя, типу компонента, партии катушек и времени производства. Такое отслеживание часто выявляет закономерности, которые не очевидны при одном осмотре платы.
Простой тест подкачки очень полезен. Если дефект возникает в податчике после его перемещения в другое положение, то, скорее всего, причиной является податчик. Если дефект следует за номером сопла, вероятно, причиной является сопло или вакуумный тракт. Если дефект связан с катушкой с материалом, проблема может быть связана с упаковкой компонента или качеством материала.
Этот метод практичен, поскольку он отделяет проблемы всего компьютера от локальных аппаратных проблем.
Форсунка является самой прямой частью системы подборщика. Небольшая проблема с соплом может привести к пропуску захвата, слабому вакууму, падению компонента и ложному отклонению изображения.
Сопло должно соответствовать размеру, форме, весу и поверхности захвата компонента. Если сопло слишком маленькое, оно может не обеспечить достаточную силу вакуумного удержания. Если сопло слишком велико, оно может задеть карман ленты, задеть крышку устройства подачи, отодвинуть деталь от центра или перекрыть важные обзорные функции.
Хорошая насадка должна касаться самой прочной плоской поверхности детали, не повреждая корпус. Для разъема, индуктора, экрана, линзы, переключателя и нестандартных компонентов стандартной насадки может быть недостаточно. Для стабильного подбора может потребоваться специальная насадка.
Пыль, бумажное волокно, паяльная паста, остатки флюса, масло и мусор компонентов могут ухудшить герметичность между соплом и поверхностью компонента. Даже небольшая частица может создать утечку вакуума. Это одна из наиболее частых причин периодической ошибки вакуумного датчика SMT.
Инженеры должны осмотреть сопло под увеличением, очистить его правильным методом и убедиться, что воздушное отверстие не заблокировано. Если та же форсунка после очистки повторяет ошибку всасывания, ее следует заменить.
Изношенная насадка может потерять плоскостность. Поврежденная насадка может иметь сколы на краю, царапины на поверхности или увеличенное отверстие. Это делает вакуумную удержку нестабильной, особенно для небольших компонентов и легких упаковок.
Заводам не следует ждать, пока форсунка полностью выйдет из строя. Состояние форсунок должно быть частью профилактического обслуживания. Отслеживание срока службы насадки по количеству использований, типу компонента и истории дефектов помогает предотвратить повторные сбои при захвате компонентов.

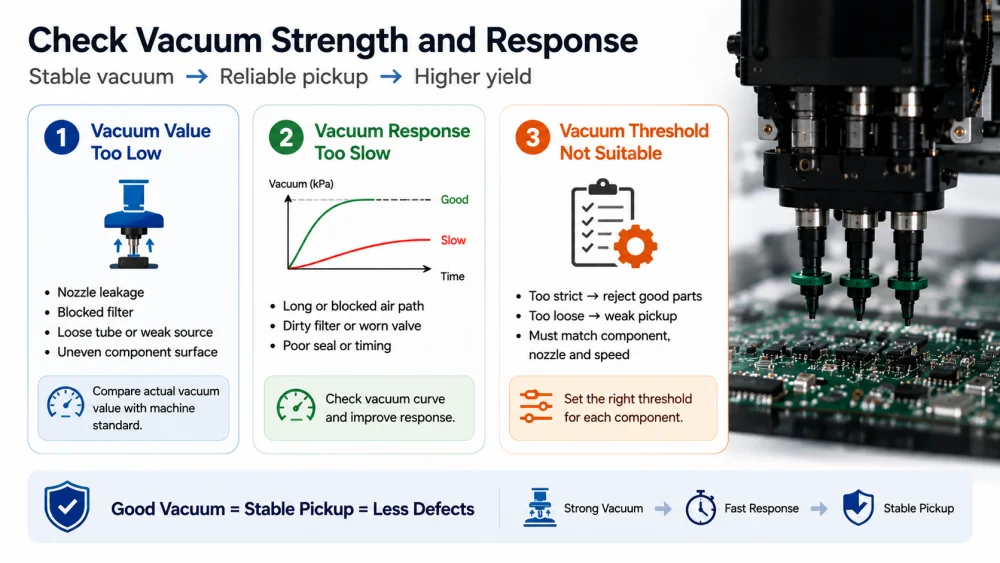

Устранение неполадок с вакуумом должно включать как силу вакуума, так и реакцию на вакуум. Машина может медленно достигать необходимого уровня вакуума или может колебаться во время движения головки. Оба условия могут привести к ошибке срабатывания.
Низкое значение вакуума означает, что сопло не может надежно удерживать компонент. Причинами могут быть утечка сопла, засорение вакуумного фильтра, ослабление вакуумной трубки, повреждение уплотнения, проблема с клапаном или слабый источник вакуума. Низкий вакуум также может возникнуть, когда поверхность компонента неровная и не может обеспечить надлежащее уплотнение.
Инженеры должны сравнить фактическое значение вакуума со стандартом машины для данного типа компонента. Им также следует проверить, меняется ли значение после замены насадки, очистки фильтра или использования другой головки.
Время отклика вакуума имеет значение, поскольку после подъема машина начинает быстро двигаться. Если вакуум создается слишком медленно, компонент может не быть полностью закреплен при ускорении головки. Это может привести к падению компонента, перекосу датчика или отказу камеры.
Медленная реакция может быть вызвана длинным или заблокированным воздушным каналом, загрязненным фильтром, изношенным клапаном, плохим уплотнением или неправильным параметром синхронизации. Инженерам следует проверить кривую вакуума, если машина предоставляет такие данные.
Некоторые машины позволяют устанавливать пороговые значения вакуума для конкретных компонентов. Если порог слишком строгий, машина может отклонить хорошие подборщики и увеличить отходы материала. Если порог слишком свободный, машина может принять слабые звукосниматели и позже создать отсутствующий или упавший компонент.
Порог должен соответствовать размеру, весу, поверхности, типу сопла и скорости производства компонента. Его не следует слепо копировать из другого пакета, который только внешне похож.
Многие ошибки вакуума на самом деле являются проблемами представления питателя. Если компонент находится не под центром сопла, машина может сообщить об ошибке вакуумного захвата, даже если вакуумная система исправна.
Если координата X/Y датчика неверна, сопло может коснуться края детали, стенки кармана для ленты или пустой области. Это может привести к промаху захвата, смещению захвата от центра, наклону захвата или нестабильному вакуумному уплотнению.
Инженеры должны обучить или сверить положение захвата с реальным компонентом в механизме подачи. Сопло должно приземляться в правильном центре детали, а не только в теоретическом центре кармана.
Если высота захвата слишком велика, сопло может не прилегать к компоненту достаточно плотно, чтобы создать вакуумное уплотнение. Если высота захвата слишком мала, сопло может вдавить деталь в карман, повредить деталь или создать боковую силу, которая повернет деталь.
Высоту захвата следует проверять с учетом реальной глубины кармана для ленты, толщины компонента, длины сопла и состояния механизма подачи. Это особенно важно для тонких и высоких компонентов, а также для упаковки со свободными карманами.
Индексация устройства подачи должна помещать каждый компонент в одно и то же положение захвата. Если лента продвигается непоследовательно, захват также будет неравномерным. Сопло может правильно подобраться в течение нескольких циклов, а затем случайно выйти из строя.
Общие причины включают изношенную звездочку, поврежденное отверстие для ленты, незакрепленную крышку, неправильную настройку шага, плохое натяжение ленты или грязный механизм подачи. Обслуживание устройства подачи должно включать проверку индексации, очистку, калибровку и проверку пути прохождения защитной ленты.

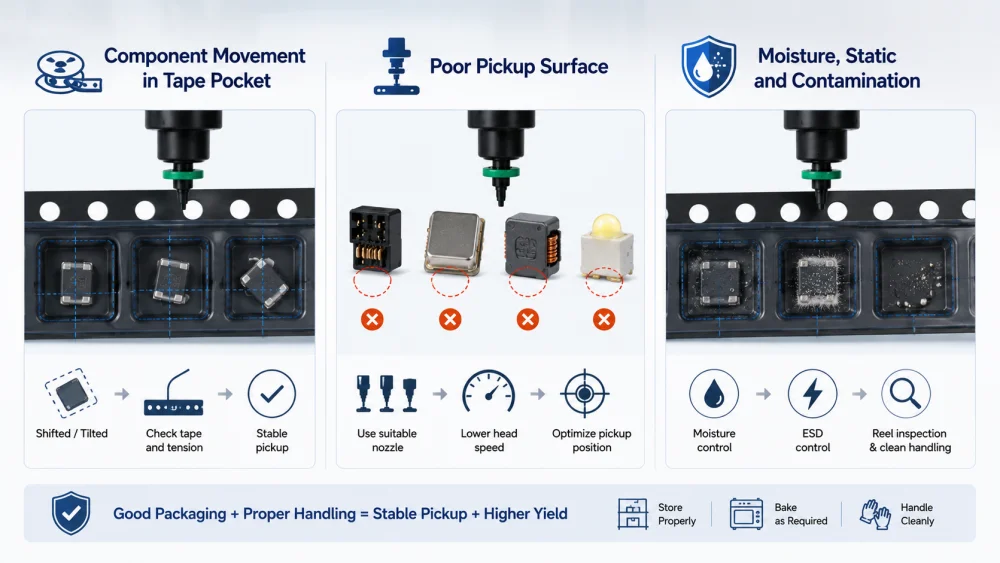

Ошибка захвата компонента SMT иногда вызвана упаковкой материала, а не аппаратным обеспечением машины. Машина может надежно выбирать только в том случае, если компонент представлен стабильным и воспроизводимым образом.
Небольшой или легкий компонент может перемещаться внутри кармана для ленты. Если деталь сдвинута, наклонена или повернута перед захватом, сопло может подобрать ее не по центру. Это может привести к слабому вакууму, падению компонента или отказу зрения.
Инженеры должны наблюдать за положением компонента перед подъемом. Если деталь смещается после отделения защитной ленты или индексации устройства подачи, необходимо проверить упаковку. Может потребоваться более медленная скорость индексации, отрегулированное натяжение защитной ленты или лучшая упаковка материала.
Некоторые компоненты не имеют ровной или чистой поверхности захвата. Шероховатая, изогнутая, пористая или неровная поверхность затрудняет вакуумную герметизацию. Это характерно для разъема, экрана, индуктора, трансформатора, линзы и некоторых корпусов LED.
В этом случае более сильный вакуум может не решить проблему. Лучшим решением может быть другая форма сопла, большая площадь контакта, более низкая скорость головки или особое положение подборщика.
Влага, статическое электричество и загрязнения могут привести к прилипанию компонентов к ленте, защитной пленке, стенке кармана или стороне сопла. Это может привести к пропущенному захвату, двойному захвату или падению компонента. JEDEC J-STD-033 содержит рекомендации по обращению с чувствительным к влаге и оплавлению устройством для поверхностного монтажа, которое полезно для контроля хранения и подготовки чувствительной упаковки.
Материал следует хранить и обращаться с ним в соответствии с заводской процедурой. Контроль влажности, контроль выпекания, проверка рулонов и чистота обращения могут уменьшить колебания подбора.
Не каждый отказ подборщика происходит на подающем устройстве. Иногда компонент выбирается успешно, но камера отклоняет его, поскольку машина не может подтвердить его форму, положение, полярность или состояние вывода.
Если данные библиотеки компонентов неверны, система технического зрения может отклонить компонент после его получения. Неправильный размер тела, толщина, контур, положение электрода, метка полярности или окно распознавания могут привести к ложному отклонению.
Инженеры должны сравнить реальный компонент с данными упаковки. Это важно после замены компонентов, внедрения нового продукта, смены поставщика или редактирования библиотеки вручную.
Обзорное освещение должно соответствовать поверхности компонента. Блестящий металл, черная упаковка, прозрачные линзы, белый керамический корпус и небольшие метки полярности могут потребовать другого освещения или порога. Плохое освещение может сделать хороший звукосниматель похожим на плохой.
Если бракованный компонент при ручном осмотре выглядит нормально, инженеры должны проверить изображение с камеры, уровень освещения, порог края, распознавание полярности и допустимый диапазон коррекции.
Восприятие и зрение следует рассматривать вместе. Отказ камеры может быть вызван действительно плохим датчиком, но также может быть вызван плохой настройкой зрения. Инженеры должны сравнить положение захвата, номер сопла, значение вакуума, изображение с камеры и причину отклонения.
Для более широкого представления процесса, включающего в себя питатель, сопло, вакуум, визуальный осмотр и симптомы размещения, инженеры также могут прочитать это SMT руководство по устранению неполадок при выборе и размещении..
Параметры машины могут улучшить или ухудшить предельное состояние подборщика. Если проверки оборудования и материалов не полностью решают проблему, инженерам следует проверить скорость, ускорение, время выдержки и контроль выпуска.
Время задержки захвата позволяет соплу контактировать с компонентом и создавать вакуум перед тем, как отойти. Если время выдержки слишком короткое, компонент может быть не полностью закреплен. Это характерно для более крупных, тяжелых или нестандартных компонентов.
Небольшое увеличение времени выдержки может улучшить стабильность, но может снизить скорость машины. Цель не в том, чтобы замедлить всю линию. По возможности инженеры должны оптимизировать только затронутый компонент.
Быстрое движение увеличивает силу, воздействующую на компонент во время перемещения. Если захват немного смещен от центра или вакуум незначителен, высокое ускорение может привести к перемещению или падению детали. Снижение скорости затронутого компонента является полезной проверкой.
Если дефекты уменьшаются после снижения скорости, перед возвращением к высокоскоростному производству бригада должна отрегулировать ускорение, состояние подборщика, выбор сопла или устойчивость питателя.
При размещении вакуум должен исчезнуть в нужный момент. Если выпуск задерживается, компонент может снова подняться вместе с соплом. Если обдувочный воздух слишком сильный, компонент может сдвинуться с паяльной пасты или перевернуться.
Параметр Release следует проверять, если компонент выбран правильно, но отсутствует после размещения. Проверка перед оплавлением помогает подтвердить, действительно ли компонент был помещен на контактную площадку.
Данные проверки помогают избежать догадок. Ошибка SMT вакуумного датчика должна быть подтверждена журналом работы машины, визуальным наблюдением, результатом AOI, результатом SPI и отслеживанием структуры дефектов.
В журналах машины могут отображаться ошибки захвата, ошибки вакуума, отказ в распознавании, номер сопла, номер головки, номер устройства подачи и номер компонента. Эти данные следует экспортировать или записать, прежде чем операторы будут повторно сбрасывать сигналы тревоги.
Данные трендов более полезны, чем один сигнал тревоги. Если одно и то же сопло дает повторяющиеся ошибки, следует проверить сопло и вакуумный тракт. Если один фидер создает повторяющиеся ошибки, необходимо проверить индексацию фидера и координату захвата.
AOI может определить отсутствующий компонент, неправильную полярность, перекос и дефект размещения. SPI может отображать объем и смещение паяльной пасты перед размещением. Если компонент отсутствует до перекомпоновки, основная причина, скорее всего, заключается в получении, переносе или выпуске. Если он присутствует до оплавления, но отсутствует или смещен после оплавления, необходимо проверить паяльную пасту и условия оплавления.
IPC отмечает, что IPC J-STD-001 и IPC-A-610 часто используются вместе для контроля процесса сборки электроники и требований приемки. Эти стандарты помогают заводам определить последовательные правила проверки и оценки качества.
Инженерам следует изменять только один фактор за раз. Они могут очистить или заменить насадку, поменять положение питателя, заменить катушку, отрегулировать высоту подборщика, снизить скорость или проверить вакуумный фильтр. Если одновременно изменить слишком много настроек, команда может устранить симптом, но не сможет выяснить истинную причину.
Хорошая запись об устранении неполадок должна включать первоначальный дефект, предполагаемую причину, внесенные изменения, результаты испытаний и окончательные корректирующие действия. Это создает полезные знания для будущего производства.
Ошибка вакуумного датчика SMT обычно вызвана нестабильностью всей цепи датчика. Наиболее распространенные причины включают неправильный размер сопла, загрязнение сопла, изношенный наконечник сопла, низкое значение вакуума, медленную реакцию вакуума, неправильную координату захвата, неправильную высоту захвата, ошибку индексации устройства подачи, нестабильный карман ленты, плохую поверхность компонента и неправильную настройку обзора.
Лучший метод устранения неполадок — начать с выявления дефектов, а затем по порядку проверить сопло, вакуум, питатель, материал, зрение и параметры машины. Инженерам следует использовать тесты замены и данные проверок, чтобы избежать догадок. Повторяющаяся ошибка приема обычно указывает на данные настройки, устройства подачи или упаковки. Случайная ошибка часто указывает на износ сопла, утечку вакуума, чистоту машины или изменение материала.
I.C.T предоставляет профессиональное универсальное решение SMT для производителей электроники, включая планирование линии SMT, поддержку процесса захвата и размещения, оптимизацию питателей и сопел, устранение неисправностей вакуума, проверку, обучение и улучшение производства. Для заводов, которые хотят уменьшить вероятность отказа компонентов и повысить стабильность линии, полный анализ процесса более эффективен, чем регулировка одной настройки.
Ошибка SMT вакуумного датчика чаще всего возникает из-за плохой герметизации между соплом и компонентом. Причиной может быть неправильный размер сопла, загрязненная поверхность сопла, изношенный наконечник сопла, заблокированный вакуумный путь, слабый источник вакуума, неправильная высота захвата или плохая поверхность компонента. Ошибка положения питателя также может привести к тому, что сопло захватит компонент не по центру, что похоже на проблему с вакуумом. Инженеры должны одновременно проверить сопло, значение вакуума, координату захвата и индексацию питателя.
Инженеры устраняют проблемы с вакуумом при подборе и размещении, сначала выявляя характер ошибки. Если дефект возникает в одной форсунке, проверьте износ, загрязнение и вакуумный тракт форсунки. Если лента следует за одним устройством подачи, проверьте положение захвата, индексацию ленты и калибровку устройства подачи. Если он следует за одной катушкой, проверьте упаковку материала и поверхность компонента. Перед изменением параметров следует сравнить журналы работы машины, значения вакуума, изображения с камер и результаты AOI.
Машина может правильно выбрать компонент, но отклонить его визуально, поскольку камера не может подтвердить его контур, центр, полярность или состояние вывода. Общие причины включают неправильную библиотеку компонентов, плохое освещение, отражающую поверхность, грязную линзу, неправильный порог или фактическое смещение датчика. Инженеры должны проверить изображение с камеры и сравнить его с реальным компонентом. Если деталь физически отцентрирована, но все равно отклонена, скорее всего, проблема в настройке обзора.
Да, проблемы с механизмом подачи могут легко привести к ошибке вакуумного захвата. Если устройство подачи не подает компонент в правильное положение, сопло может коснуться края, угла или пустого кармана. Вакуумная система может быть и в порядке, но подборщик все равно выходит из строя. Инженеры должны проверить шаг устройства подачи, индексацию ленты, натяжение защитной ленты, координату захвата и перемещение компонентов внутри кармана для ленты. Проверка замены фидера — один из самых быстрых способов подтвердить эту причину.
Заводы могут уменьшить количество отказов подборщика компонентов SMT, контролируя техническое обслуживание форсунок, стабильность вакуума, калибровку питателя, упаковку материала, высоту подборщика и настройки обзора. Они должны регистрировать дефекты по соплу, питателю, головке, компоненту, партии катушек и времени производства. Также важна регулярная очистка сопла, фильтра, питателя и стола машины. Для сложных компонентов для обеспечения стабильного захвата может потребоваться специальное сопло, более низкая скорость захвата или регулируемое время выдержки.
SMT ошибки вакуума и захвата — это не только сигналы тревоги машины. Это признаки того, что компонент не контролируется надежно от гнезда подачи до площадки PCB. Основная причина может заключаться в состоянии сопла, реакции на вакуум, расположении питателя, упаковке компонентов, настройке видеооборудования, скорости машины или разблокировке места размещения.
Заводы, которые систематически устраняют эти ошибки, могут сократить количество отсутствующих компонентов, отброшенных компонентов, бракованных компонентов и ненужных отходов материалов. Если производственная группа сталкивается с повторяющимся сбоем при захвате компонента SMT, I.C.T может помочь проанализировать весь процесс SMT и предоставить практическую комплексную поддержку от настройки оборудования до оптимизации процесса.
