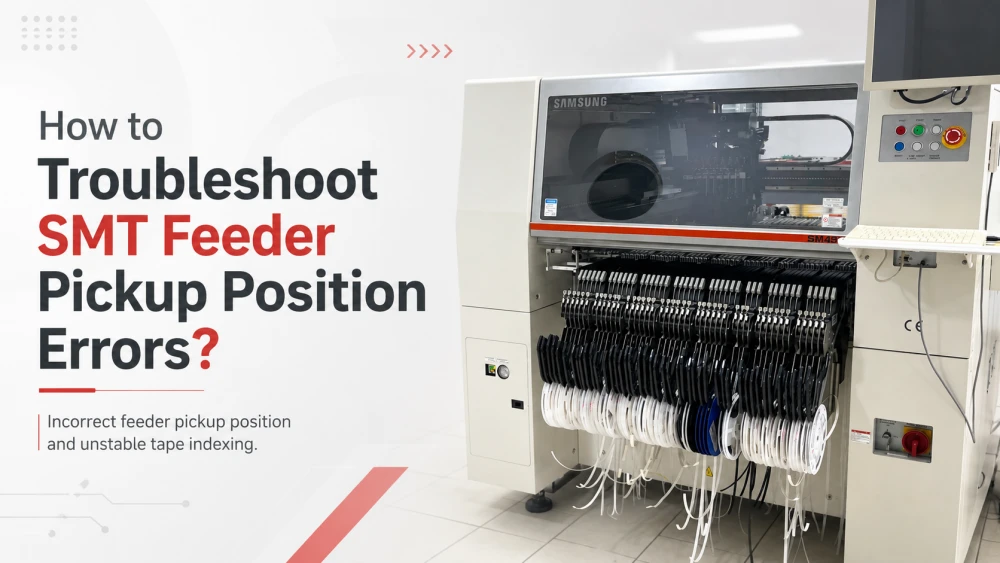

SMT Ошибки положения захвата устройства подачи происходят, когда компонент не находится в правильном месте, чтобы сопло могло его захватить. Машина может сообщать об ошибке захвата, ошибке вакуума, отклонении компонента или сигнале тревоги устройства подачи, но реальная проблема часто заключается в неправильном положении захвата устройства подачи, нестабильной индексации ленты, неправильных координатах захвата или движении внутри кармана для компонента.
Устройство подачи отвечает за перемещение каждого компонента к точке приема с повторяемой точностью. Если лента продвигается слишком далеко, останавливается слишком рано, смещается в сторону или неправильно удерживает компонент, сопло может пропустить компонент или захватить его с края. Это может привести к отсутствию компонента, падению компонента, перевернутому расположению компонента, высокому проценту брака и ненужным отходам материала.
В этом руководстве объясняются основные причины ошибки положения приемного устройства подачи SMT и предлагается практический процесс калибровки устройства подачи SMT для инженеров-технологов и групп технического обслуживания.
Оглавление
Ошибка положения захвата устройства подачи SMT означает, что компонент не находится в ожидаемой координате захвата при прибытии сопла. Компонент может находиться слишком далеко вперед или слишком далеко назад, сдвинут в сторону, повернут, наклонен или отсутствует в кармане.
Машина все еще может успешно выполнить некоторые циклы захвата. Вот почему проблемы с питателем может быть трудно выявить. Устройство подачи может нормально работать в течение нескольких минут, а затем периодически выдавать ошибку при изменении положения отверстия для ленты, кармана, защитной ленты или компонента.
Типичные симптомы включают пропущенный захват, боковой захват, вращение компонента, отбраковку компонента после проверки камерой, нестабильное значение вакуума, падение компонента и повторное смещение размещения.
Другие признаки включают сопло, касающееся края кармана для ленты, движение компонента после индексации ленты, неравномерное продвижение ленты, ненормальный шум устройства подачи и ошибки, возникающие в одном устройстве подачи после его перемещения в другое положение машины.
Сопло должно контактировать с компонентом в устойчивой и подходящей зоне захвата. Если сопло касается края, а не центра, вакуумная герметизация становится слабее, и компонент может вращаться во время движения головки.
Неправильное положение захвата устройства подачи также может привести к тому, что машина отбракует исправный компонент. Компонент может быть выбран, но его положение на сопле может находиться за пределами диапазона коррекции камеры. В этой ситуации проблема может заключаться в ошибке зрения, хотя устройство подачи создало исходное смещение.

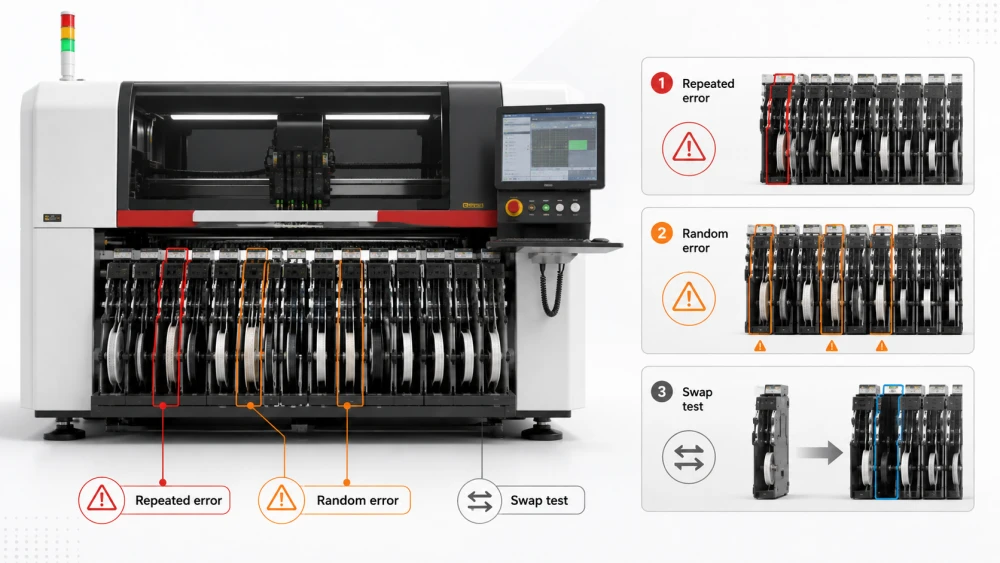

Прежде чем изменять параметры питателя, инженеры должны записать картину дефектов. Это помогает отличить проблему питателя от проблемы с соплом, вакуумом, зрением или материалом.
Если один и тот же механизм подачи создает повторяющиеся ошибки захвата, инженеры должны проверить калибровку механизма подачи, индексацию ленты, координату захвата, состояние звездочки, натяжение защитной ленты и положение кармана для компонента.
Повторяющаяся ошибка обычно означает, что устройство подачи постоянно подает компонент в неправильное место. Проблема может быть механической, но она также может быть связана с неправильным шагом, неправильным типом механизма подачи или неправильными данными компонента.
Если несколько фидеров создают случайные ошибки, проблема может быть не в одном фидере. Инженеры должны проверить общее состояние машины, включая износ сопла, источник вакуума, давление воздуха, выравнивание основания питателя, вибрацию машины и настройки программного обеспечения.
Случайные ошибки устройства подачи также могут возникать, когда на заводе используется новая спецификация ленты или комплект компонентов, которые не соответствуют существующей системе подачи.
Тест замены фидера – один из наиболее полезных методов диагностики. Переместите подозрительный фидер в другой слот и проведите контролируемый тест. Если проблема с захватом связана с устройством подачи, скорее всего, виноват механизм подачи или его материал. Если проблема остается в исходном слоте машины, следует проверить основание механизма подачи, координаты машины или систему головок.
Во время теста следует изменять только одну переменную. Если устройство подачи, сопло, катушка с материалом и программа заменяются одновременно, результат будет трудно интерпретировать.
Кормушка должна быть прочно установлена и правильно выровнена на основании кормушки. Небольшой механический зазор может изменить соотношение между карманом ленты и координатой захвата сопла.
Если устройство подачи не полностью вставлено в основание машины, оно может располагаться под небольшим углом или оставаться немного в стороне от ожидаемого положения. Машина по-прежнему может распознавать устройство подачи, но местоположение захвата может быть неточным.
Инженеры должны проверить замок механизма подачи, направляющую, позиционирующий блок, разъем и механический стопор. Устройство подачи должно вставляться с постоянным усилием и не должно двигаться при легком прикосновении.
Пыль, частицы ленты, мусор компонентов и масло могут скапливаться на основании устройства подачи. Это может помешать кормушке сидеть ровно. Изношенная направляющая или блок позиционирования могут создать аналогичные проблемы.
Если несколько питателей показывают одинаковое смещение подборщика на одном и том же месте машины, следует проверить основание питателя. Очистка только отдельных кормушек может не решить реальную проблему.
Устройство подачи, которое наклонено или движется вбок, может привести к смещению кармана для ленты от центра сопла. Это более серьезно для небольших компонентов, поскольку допуск на срабатывание очень мал.
Инженеры должны проверить, устойчив ли корпус питателя во время индексации. Если устройство подачи движется вперед и назад при каждом продвижении ленты, возможно, требуется регулировка замка устройства подачи или внутреннего механизма.

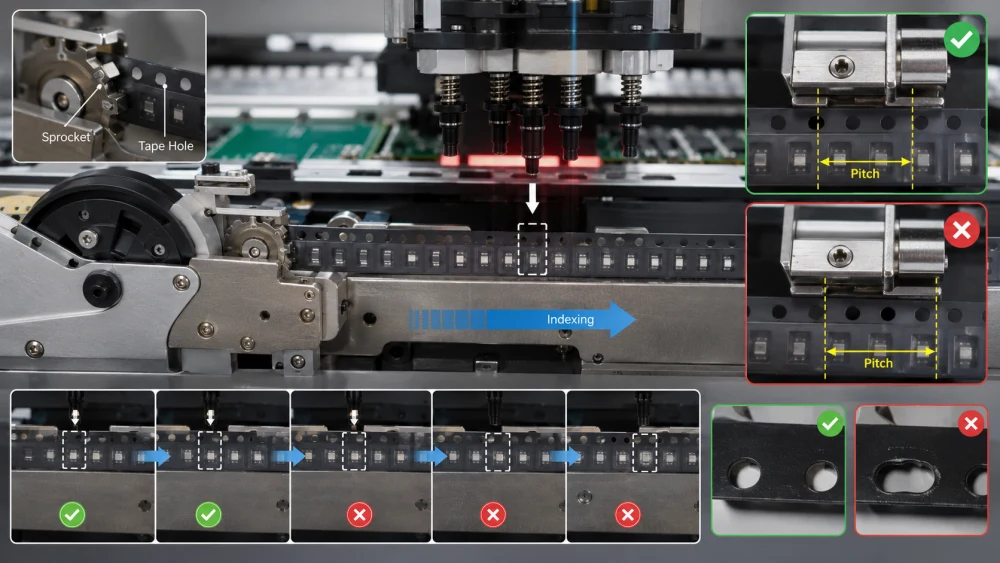

Индексация ленты перемещает несущую ленту вперед на один карман за раз. Если расстояние индексации неправильное, деталь не достигнет ожидаемой позиции захвата.
В разных спецификациях несущей ленты используется разный шаг карманов. Если настройка шага подачи не соответствует фактической ленте, лента может продвигаться слишком сильно или слишком мало во время каждого цикла.
Это может привести к постепенному смещению подборщика, повторному приему с пустым карманом, боковому приему или повреждению компонентов. Инженеры должны подтвердить фактический шаг на упаковке компонента и сравнить его с программой подачи.
Звездочка подачи должна правильно входить в отверстия несущей ленты. Если отверстия для ленты повреждены, растянуты, заблокированы или имеют плохую форму, звездочка может не продвигать ленту точно.
Изношенные зубья звездочки также могут привести к изменению индексации. Устройство подачи может корректно работать с одной катушкой и выходить из строя с другой из-за разного качества отверстий для ленты.
Некоторые ошибки индексации питателя вызваны внутренним механическим износом. Двигатель, шестерня, пружина, ремень, сцепление или приводной механизм могут не перемещать ленту на одно и то же расстояние в каждом цикле.
Инженерам следует соблюдать несколько последовательных циклов индексации. Компонент должен каждый раз останавливаться в одном и том же положении. Замедленное видео или визуальная отметка на пленке могут помочь выявить небольшие различия в движениях.
Устройство подачи может быть механически исправным, но программа машины все равно может использовать неправильное положение захвата. Координата и высота захвата должны быть проверены с учетом фактического компонента и фактического механизма подачи.
Неправильное положение захвата устройства подачи означает, что сопло машины направлено не в правильную точку на детали. Сопло может приземлиться рядом с краем детали, между двумя компонентами или за пределами кармана.
Инженеры должны проверить координаты датчика X и Y и сравнить их с реальным положением компонента. Теоретический центр кармана не всегда совпадает с лучшей точкой захвата, особенно если компонент не закреплен или карман больше корпуса компонента.
Если высота захвата слишком велика, сопло может недостаточно плотно прилегать к компоненту. Вакуум может создаваться неправильно, и компонент может остаться в кармане, когда головка отойдет.
Это может привести к пропуску захвата, слабому вакууму или отказу камеры. Проблема может возникнуть только на высокой скорости, поскольку компонент не успевает сформировать устойчивое уплотнение.
Если высота захвата слишком мала, сопло может вдавить компонент в карман ленты. Это может привести к возникновению боковой силы, вращению компонента, повреждению кармана или столкновению сопла.
Высоту захвата следует регулировать в зависимости от глубины кармана для ленты, толщины компонента, длины сопла и состояния устройства подачи. Правильная высота должна обеспечивать надежный контакт без чрезмерного давления.

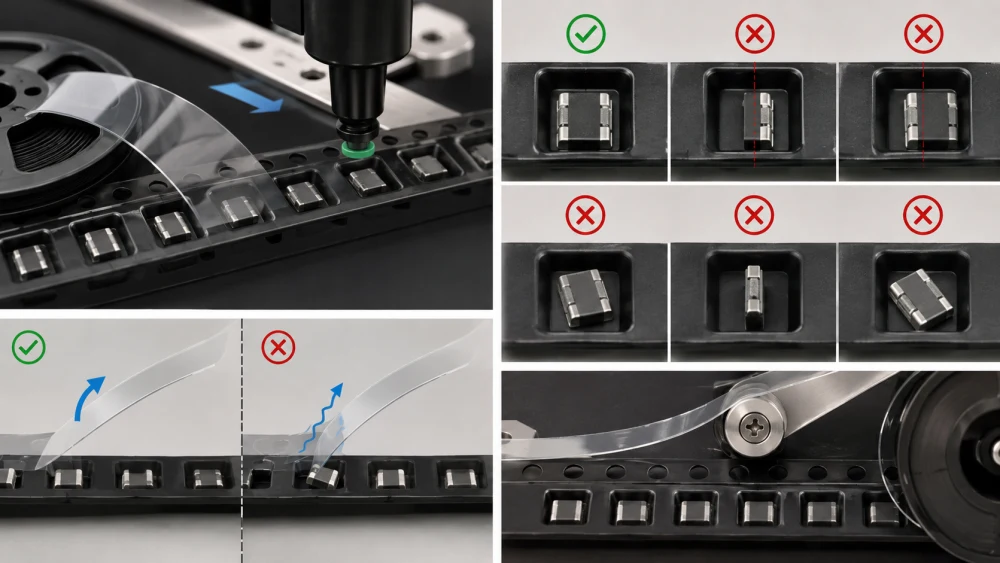

Не все проблемы с положением подборщика вызваны движением питателя. Сам компонент может переместиться внутри кармана до прибытия сопла.
Небольшой или легкий компонент может смещаться вбок внутри кармана для ленты. Когда компонент больше не центрирован, сопло может оторвать его от края или не обеспечить стабильное вакуумное уплотнение.
Инженеры должны осмотреть компонент сразу после снятия защитной ленты и до того, как насадка подхватит его. Если компонент уже сместился, следует просмотреть упаковку материала или спецификацию ленты.
Компонент может стоять под углом, поскольку карман слишком мелкий, слишком большой, поврежден или загрязнен. На это также может повлиять сила отслаивания защитной ленты или вибрация во время индексации.
Наклоненный компонент может привести к неправильному положению захвата, вращению компонента, падению компонента или перевернутому расположению. Более низкая скорость подачи и лучшая упаковка могут улучшить стабильность, но для некоторых компонентов может потребоваться другая конструкция несущей ленты.
Если защитная лента отслаивается неравномерно, она может потянуть компонент или вызвать вибрацию вблизи точки захвата. Чрезмерная сила отделения может сдвинуть легкий компонент. При неплотном отслаивании материал ленты может остаться в зоне захвата.
Инженеры должны проверить угол защитной ленты, натяжение отслаивающейся ленты, путь отхода ленты и сбор ленты. Защитная лента должна отделяться плавно, не повреждая компоненты внутри кармана.
Правильный процесс калибровки устройства подачи SMT должен проверять положение устройства подачи, индексацию ленты, координату захвата, высоту захвата и повторяемость. Калибровку следует выполнять после ремонта питателя, его столкновения, длительного хранения, повторной ошибки захвата или замены материала.
Перед калибровкой очистите корпус устройства подачи, звездочку, направляющую, тракт ленты и зону захвата. Удалите фрагменты ленты, мусор компонентов и пыль. Убедитесь, что используется правильный тип устройства подачи для ширины и шага ленты.
Если возможно, загрузите заведомо исправную катушку с компонентами. Использование стабильной эталонной катушки позволяет легче отличить ошибку устройства подачи от ошибки упаковки материала.
Запустите несколько циклов индексации и посмотрите, равномерно ли продвигается лента. Убедитесь, что звездочка входит в отверстия ленты и что все гнезда для компонентов останавливаются в одном и том же месте захвата.
Если положение ленты меняется от цикла к циклу, перед калибровкой программного обеспечения следует выполнить механический ремонт. Программная коррекция не может компенсировать нестабильную индексацию.
После того, как механическая индексация стабилизируется, научите или проверьте координаты датчика X и Y. Сопло должно быть расположено над фактическим центром детали. Точка захвата должна обеспечивать достаточную площадь контакта для стабильного вакуума, не касаясь стенки кармана.
Для небольших компонентов координату захвата следует тщательно проверять под увеличением. Небольшая ошибка координат может быть большой по сравнению с телом компонента.
Установите высоту захвата так, чтобы сопло плотно прилегало к детали, но не вдавливало ее глубоко в карман. Убедитесь, что вакуум достигает необходимого уровня в течение ожидаемого времени.
Выполните повторные испытания на захват и проверьте, остается ли компонент в центре сопла во время движения головки. Если компонент смещается после захвата, следует также проверить выбор насадки, реакцию вакуума и ускорение головки.
Калибровка не завершена после одного успешного срабатывания. Устройство подачи должно выполнить достаточное количество циклов, чтобы подтвердить повторяемость. Инженеры должны проверять положение захвата, значение вакуума, угол наклона компонента и результат распознавания камеры в последовательных циклах.
Питатель, который работает один раз, но периодически выходит из строя, недостаточно стабилен для массового производства.

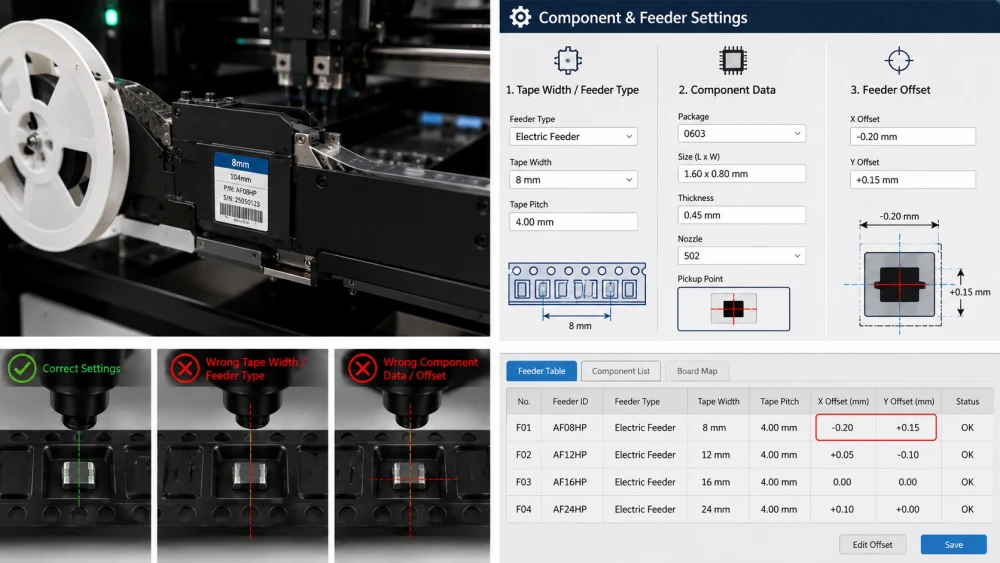

Неправильные настройки программного обеспечения могут привести к неправильному положению захвата устройства подачи, даже если оборудование устройства подачи находится в хорошем состоянии.
Если программа использует неверную ширину ленты или тип устройства подачи, машина может рассчитать неправильное положение устройства подачи или поведение индексации. Это может привести к неправильной координате захвата и повторному сбою захвата компонента.
Инженерам следует сравнить фактическую этикетку устройства подачи, ширину ленты, шаг ленты, комплектацию компонентов и программу машины. Похожие по внешнему виду модели питателей могут иметь разные характеристики индексации или подборщика.
Данные о компоненте могут включать размер упаковки, толщину, точку захвата, тип сопла, тип устройства подачи, шаг ленты и параметр распознавания. Если эти данные копируются из другого компонента без проверки, машина может использовать неподходящую настройку датчика.
Замена компонентов и смена поставщиков требуют особого внимания. Даже если электрические характеристики одинаковы, размеры упаковки или конструкция кармана могут отличаться.
Некоторые системы станков используют значения смещения, специфичные для питателя. Если смещение неправильное, сопло может постоянно приближаться слишком далеко к одной стороне компонента.
Инженерам следует просмотреть историю смещения фидера и сравнить значение со значением заведомо исправного фидера. Смещение следует изменять осторожно и фиксировать после проверки.
На ошибку захвата устройства подачи могут влиять другие части машины. Инженеры должны подтвердить, что питатель не виноват в проблемах с соплом или зрением.
Грязное или изношенное сопло может сместить деталь со смещением от центра, даже если устройство подачи установлено правильно. Инженеры должны проверить наконечник сопла, воздушное отверстие, внутренний диаметр сопла и состояние посадки.
Слабый или запаздывающий вакуум может привести к тому, что правильный подборщик будет выглядеть как ошибка положения питателя. Компонент можно взять, но он будет перемещаться во время ускорения головки. Инженерам следует сравнить реакцию вакуума с другой насадкой или головкой.
Если компонент выбран немного не по центру, система технического зрения может скорректировать положение, если ошибка находится в пределах допустимого диапазона. Если ошибка слишком велика, машина может отклонить компонент.
Чтобы получить более широкое представление о том, как связаны симптомы подачи, сопла, вакуума и размещения, инженеры могут прочитать это SMT руководство по устранению неполадок при выборе и размещении :

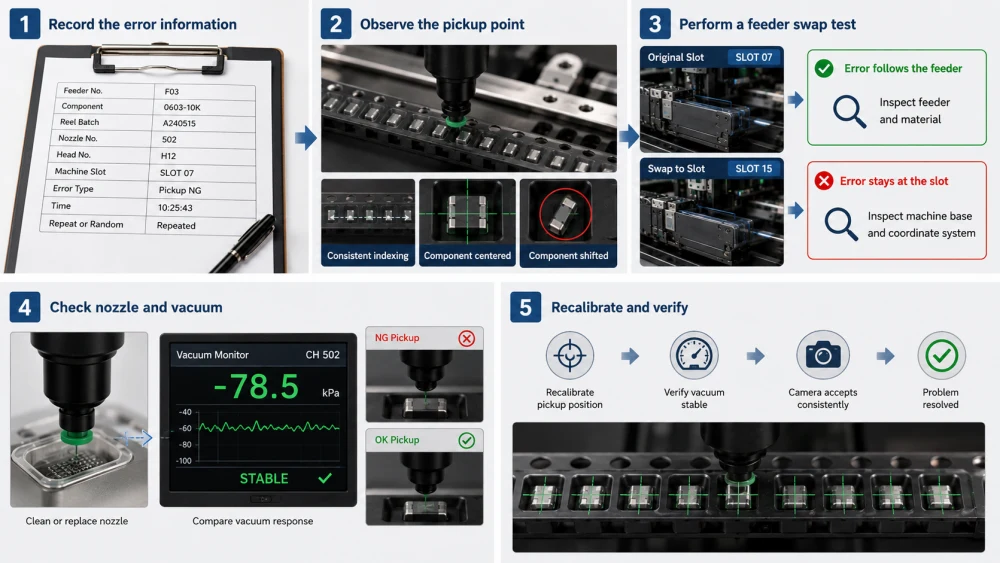

Структурированная последовательность устранения неполадок помогает инженерам найти причину, не изменяя слишком много переменных.
Запишите номер устройства подачи, название компонента, партию катушек, номер сопла, номер головки, слот машины, тип ошибки и время возникновения. Обратите внимание, является ли проблема повторяющейся или случайной.
Наблюдайте за устройством подачи в течение нескольких циклов индексации. Проверьте, где останавливается компонент, равномерно ли движется лента и остается ли компонент по центру внутри кармана.
Переместите подозрительный механизм подачи в другой слот машины. Сохраняйте те же самые сопла, программу компонентов и условия производства. Если ошибка связана с устройством подачи, проверьте устройство подачи и материал. Если ошибка остается в пазу, проверьте основание станка и систему координат.
Очистите или замените сопло и сравните реакцию вакуума. Если ошибка захвата исчезла, возможно, основной причиной не является устройство подачи.
После устранения предполагаемой причины запустите повторные циклы снятия датчика. Убедитесь, что компонент расположен по центру, значение вакуума стабильно и камера стабильно принимает датчик.
Ошибка положения устройства подачи SMT обычно возникает из-за неправильной установки устройства подачи, нестабильной индексации ленты, неправильной настройки шага, изношенной звездочки, неправильной координаты устройства подачи, неподходящей высоты устройства подачи, движения компонента внутри кармана, проблем с отслаиванием защитной ленты, неправильного смещения устройства подачи или неверных данных компонента.
Правильный процесс калибровки питателя SMT должен включать механический осмотр, проверку индексации, обучение координатам подборщика, регулировку высоты подборщика, подтверждение вакуума и тестирование повторяемости. Калибровка не будет завершена до тех пор, пока питатель не будет работать последовательно в течение нескольких циклов.
Инженеры также должны проверить сопло, вакуумную систему, настройки видения и упаковку компонентов. Проблемы с питателем и форсунками могут вызывать очень похожие сигналы тревоги, поэтому важно контролировать контролируемое тестирование.
I.C.T предоставляет профессиональное комплексное решение SMT для производителей электроники, включая планирование линии SMT, настройку устройства подачи, поддержку процесса захвата и размещения, руководство по калибровке устройства подачи, проверку, обучение и устранение производственных неполадок. На предприятиях, сталкивающихся с повторяющейся ошибкой положения приемного устройства подачи, полный анализ данных устройства подачи, материала, сопла и машины может помочь улучшить стабильность размещения.
Ошибка положения устройства подачи SMT обычно вызвана неправильной индексацией ленты, неправильной координатой захвата, ошибкой установки устройства подачи, износом устройства подачи, неправильным шагом ленты, перемещением компонента внутри кармана или неправильным смещением устройства подачи. Также может показаться, что сопло не попадает в компонент, когда реальная проблема заключается в подаче питателя. Прежде чем изменять параметры машины, инженеры должны наблюдать за точкой подбора и выполнять проверку замены питателя.
Инженеры исправляют неправильное положение подборщика устройства подачи, проверяя посадку устройства подачи, очищая основание устройства подачи, проверяя шаг ленты, проверяя движение звездочки, обучая координате подборщика X/Y и регулируя высоту подборщика. После регулировки питатель необходимо протестировать в нескольких циклах индексации. Один успешный сбор не доказывает, что кормушка достаточно стабильна для производства.
Процесс калибровки устройства подачи SMT обычно включает очистку устройства подачи, проверку механической индексации, проверку шага ленты, обучение координатам датчика, регулировку высоты датчика, подтверждение вакуума и тестирование повторяемости. По возможности в процессе следует использовать заведомо исправную катушку с компонентами. Калибровку следует повторить после ремонта питателя, столкновения, длительного хранения или повторной ошибки срабатывания.
Да, проблема с механизмом подачи может привести к отбраковке компонента. Если компонент выбран с края или под углом, система машинного зрения может отклонить его, поскольку его центр, вращение или контур находятся за пределами допустимого диапазона. Машина может сообщить об отклонении изображения, даже если устройство подачи создало исходное смещение подборщика. Положение захвата, номер сопла, значение вакуума и изображение с камеры следует проверять вместе.
Питатели SMT следует калибровать в соответствии с использованием, состоянием оборудования и историей дефектов. Устройство подачи с высокой интенсивностью использования может потребовать более частой проверки, чем устройство подачи с низким уровнем использования. Калибровку также следует выполнять после ремонта, столкновения, неправильной индексации, повторной ошибки срабатывания или длительного хранения. Вместо использования только фиксированного календарного интервала предприятиям следует совмещать плановое техническое обслуживание с фактическими данными о производительности питателя.
Ошибки положения приемного устройства SMT часто вызваны сочетанием механических, программных, материальных и технологических условий. Устройство подачи может быть установлено неправильно, лента может индексироваться неточно, компонент может перемещаться внутри кармана или программа может использовать неправильную координату захвата.
Надежное решение начинается с анализа закономерностей ошибок и непосредственного наблюдения за точкой срабатывания. Затем инженеры должны проверить установку питателя, индексацию, шаг, координату подборщика, высоту подборщика, упаковку компонентов, состояние сопла, реакцию вакуума и данные обзора в контролируемой последовательности.
Благодаря дисциплинированному процессу калибровки питателя SMT и регулярному отслеживанию производительности заводы могут снизить количество сбоев при захвате компонентов, отходов материала, остановок оборудования и нестабильности размещения. I.C.T может поддержать производителей практическим SMT оборудованием и технологическими решениями, от настройки питателя до полной оптимизации производственной линии.
