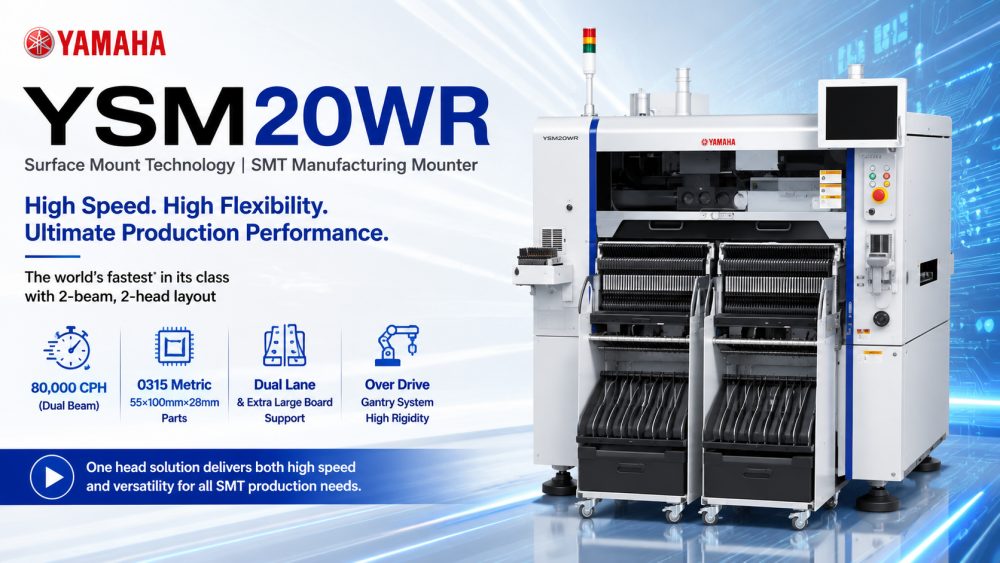

YSM20WR
Yamaha
| Количество: | |
|---|---|
| Высокоскоростная двухполосная машина SMT
YSM20WR — это решение Yamaha для захвата и размещения SMT, предназначенное для двухполосной сборки PCB, способное работать с платами больших размеров, сохраняя при этом исключительную точность. Благодаря высокоскоростным возможностям работы с несколькими головками эта машина позволяет обрабатывать компоненты самых разных размеров. Его передовые системы сканирования и камеры обеспечивают точное размещение, а встроенная технология подачи сокращает время простоя. I.C.T поддерживает клиентов, предоставляя полную установку, обучение и техническую помощь, что делает его идеальным решением для современных производителей электроники, которым нужны надежные, масштабируемые линии SMT.
| Особенности продукта
Двухполосная высокоскоростная укладка
Оборудованная двумя балками по оси X, YSM20WR достигает производительности 80 000 CPH для двухполосных PCB, что обеспечивает высокоэффективное производство.
Многоцелевая монтажная головка
Высокоскоростные головки HM подходят для компонентов размером от 0101 до 55×100×28 мм, а дополнительные многокамерные системы повышают точность и гибкость размещения.
Усовершенствованная портальная система Overdrive
Портальная система Overdrive обеспечивает плавную передачу PCB, сводя к минимуму потери при высокоскоростной сборке и поддерживая большие плиты шириной до 742 мм.
| Спецификация
| Модель | YSM20WR |
| Применимо PCB | Однополосный от Д810 x Ш742 мм до Д50 x Ш50 мм Двухполосный (только для двухлучевых моделей оси X) от Д810 x Ш356 мм до Д50 x Ш50 мм |
| Возможность монтажа | 2-лучевая ось X: Высокоскоростная многоцелевая головка (HM: High-speed Multi) x 2, 81 000 куб.см. (при оптимальных условиях, как определено Yamaha Motor) |
| Точность монтажа (определяется Yamaha Motor при использовании стандартных оценочных материалов) | +/- 0,035 мм (+/- 0,025 мм) Cpk≥1,0 (3σ) |
| Применимые компоненты | Высокоскоростная универсальная головка (HM: High-speed Multi) x 2: от 0101 до 55 x 100 мм, длина 100 мм, высота 15 мм или меньше. Примечание. В некоторых случаях может потребоваться многокамерная камера (опция) из-за высоты и размера детали. Компоненты нестандартной формы (FM: Flexible Multi), головка: от 03015 до 55 x 55 мм, длина 100 мм, высота 28 мм или меньше. |
| Количество типов компонентов | Фиксированная пластина: Макс. 140 типов (переоборудование для устройства подачи ленты 8 мм) Замена каретки устройства подачи: Макс. 128 типов (переоборудование для устройства подачи ленты 8 мм) Лотки для 30 типов (фиксированные) и 10 типов (каретка) |
| Источник питания | 3-фазный переменный ток 200/208/220/240/380/400/416 В +/-10 % 50/60 Гц |
| Источник подачи воздуха | 0,45 МПа или более, в чистом, сухом состоянии |
| Внешний размер (без учета прогнозов) | Д1374 x Ш2110 x В1445 мм |
| Масса | Прибл. 2500 кг |
* Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.
* Свяжитесь с I.C.T для получения более подробной информации.
| SMT Список линейного оборудования
Σ-G5SⅡ обычно интегрируется в полную производственную линию SMT, включающую принтер для паяльной пасты, систему контроля SPI, печь оплавления, инспекционную машину AOI и погрузочно-разгрузочное оборудование PCB. I.C.T обеспечивает полную линейную интеграцию, охватывающую решения SMT, DIP, покрытия и интеллектуальную автоматизацию производства, чтобы помочь клиентам создавать эффективные и масштабируемые системы производства электроники по всему миру.
I.C.T предлагает полный ассортимент подъемно-транспортных машин Yamaha SMT, включая YSM10, YSM40R и YRM20. Эти машины обеспечивают индивидуальную скорость, диапазон компонентов и конфигурации полос для удовлетворения различных производственных потребностей. Каждая машина сопровождается техническим обучением, руководством по установке и решениями по техническому обслуживанию от I.C.T, что обеспечивает плавную интеграцию в вашу производственную линию SMT.
| Видео об успехах клиентов
I.C.T успешно поставила в Казахстане полностью автоматическую производственную линию SMT для сборки энергетической продукции. Наши инженеры обеспечили установку на месте, обучение и техническую поддержку. Линия включает в себя загрузчики SMT, полностью автоматический принтер, печь оплавления, двухпоточный конвейер SMT и автономный AOI. Отзывы клиентов: «Все машины из Китая I.C.T. Спасибо. Хорошее качество и цена. Спасибо Энди и Билли за создание этой линии и обучение нас использованию этих машин. Большое вам спасибо».
| Сервисная и обучающая поддержка
I.C.T гарантирует, что клиенты получают полную поддержку своих линий SMT. Инженеры проводят обучение на месте эксплуатации машин, технического обслуживания и оптимизации процессов. Наши рекомендации помогают операторам добиться максимальной эффективности линии, одновременно сокращая количество ошибок и простоев. Непрерывная удаленная поддержка и оперативное устранение неполадок еще больше повышают производительность предприятия, позволяя клиентам быстро адаптироваться к производственным потребностям и поддерживать стабильное качество продукции.
| Похвала клиентов
Клиенты постоянно хвалят наших инженеров I.C.T за профессионализм и тщательную подготовку. Они ценят наше высококачественное оборудование, безопасную и хорошо организованную доставку, а также наше быстрое реагирование на технические запросы. Наш двухполосный YSM20WR помог клиентам повысить эффективность производства, обеспечивая при этом точную сборку PCB.
| Наша сертификация
Все машины I.C.T и машины Yamaha SMT, включая YSM20WR, соответствуют стандартам CE, RoHS и ISO9001. Наша продукция основана на запатентованных технологиях и соответствует строгим протоколам контроля качества, обеспечивая надежную и безопасную работу на предприятиях по производству электроники по всему миру.
