ХМ520
Samsung
| Количество: | |
|---|---|
| Умное решение для монтажа SMT

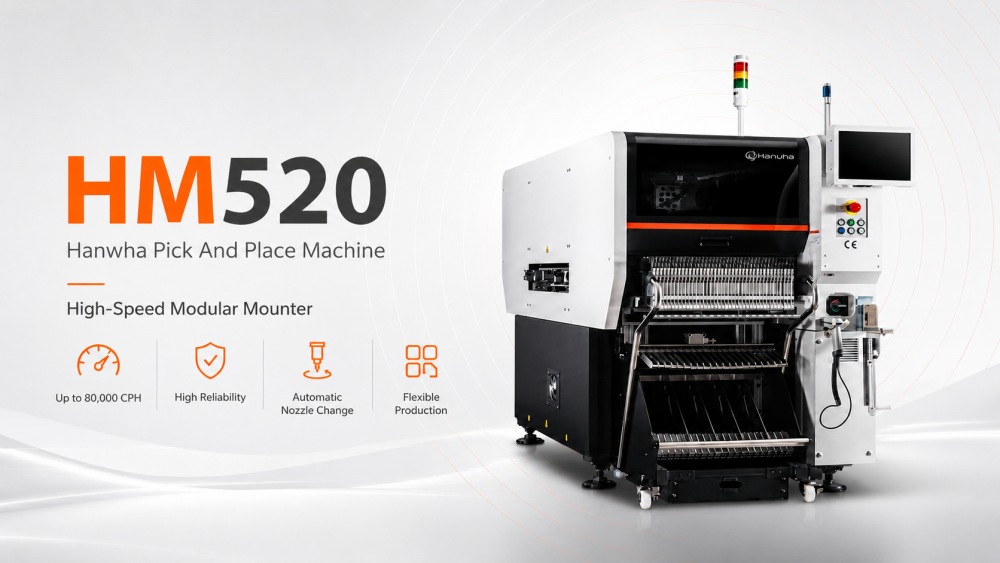

Машина для захвата и размещения HM520 Hanwha предназначена для производителей, которым требуется быстрое, стабильное и гибкое размещение SMT. Он может поддерживать крупносерийную сборку PCB для таких продуктов, как компьютерные материнские платы, твердотельные накопители, модули памяти, платы управления и бытовая электроника. Будучи высокоскоростной машиной для захвата и размещения, она сочетает в себе высокую производительность размещения и надежную точность монтажа. Машина поддерживает различные производственные потребности благодаря конфигурациям HS и MF, предоставляя предприятиям больше возможностей для выбора скорости, ассортимента компонентов и балансировки линии. При использовании с I.C.T SMT системами планирования, печати, контроля, пайки оплавлением и обработки PCB он становится практическим решением для создания полной и эффективной производственной линии SMT.
| Введение модели
Высокоскоростная модель: SM471Plus
SM471Plus — это высокоскоростной SMT станок для захвата и размещения с одним порталом и 10 шпинделями на головку. Он достигает оптимальной скорости до 78 000 CPH, что подходит для небольших чипов, таких как 0402. Благодаря летному видению он обеспечивает хорошую точность для крупносерийного производства в таких отраслях, как бытовая электроника и мобильные устройства.
Гибкая среднескоростная модель: SM481Plus
SM481Plus обеспечивает гибкое размещение благодаря одному порталу и 6 шпинделям на головку. Он достигает скорости 40 000 CPH и обрабатывает более крупные компоненты до BGA/QFP с более высокой точностью. Эта модель подходит для различных применений в автомобилестроении и производстве бытовой техники, где обычно используются детали разных размеров.
Многофункциональная модель: SM482Plus
SM482Plus — это универсальный станок для захвата и размещения SMT с одним порталом и 6 шпинделями. Он развивает скорость 30 000 CPH и превосходно справляется с компонентами необычной формы. Идеально подходит для отраслей, требующих гибкого производства, таких как освещение и промышленная электроника, он поддерживает большие PCB до 1200 мм.
Усовершенствованная гибкая модель: DECAN L2
DECAN L2 оснащен двумя порталами с 6 шпинделями на головку для многофункционального размещения. Он вмещает до 56 000 CPH и обрабатывает компоненты шириной до 55 мм. Эта модель подходит для LED и крупного производства плат в индустрии освещения и дисплеев, с возможностью повышения эффективности двухполосной печати.
| Спецификация
| Спецификация Позиция | HM520 HS | HM520 MF |
|---|---|---|
| Модель | ХМ520 ХС | ХМ520 МФ |
| Тип машины | Высокоскоростной модульный монтажник | Многофункциональное модульное крепление |
| Конфигурация | 20 шпинделей × 2 портальных | 6 шпинделей × 2 портальных |
| Скорость размещения | 80 000 цен в час | 60 000 цен в час |
| Точность размещения | ±25 мкм @ Cpk ≥ 1,0, Чип | ±40 мкм при Cpk ≥ 1,0, чип / ±30 мкм при Cpk ≥ 1,0, IC |
| Диапазон компонентов | 0201 ~ □6 мм | 0402 ~ □55 мм |
| Размер машины | Д 890 × Г 2370 × В 1930 мм | Д 890 × Г 2370 × В 1930 мм |
| Основное преимущество | Высокоскоростное размещение компонентов чипа | Гибкое размещение смешанных компонентов |
| Рекомендуемое применение | Массовое производство мелких чип-компонентов | Производство с более широкими типами компонентов и более крупными деталями |
| Параметр | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Скорость размещения (оптимальная) | 78 000 цен в час | 40 000 CPH | 30 000 цен в час | 56 000 цен в час |
| Количество шпинделей | 10 шпинделей/головка (1 портал) | 6 шпинделей/головка (1 портальный) | 6 шпинделей/головка (1 портальный) | 6 шпинделей/головка (2 портала) |
| Точность размещения (чип) | ±40 мкм (0402) | ±40 мкм (0402) | ±40 мкм (0402) | ±28 мкм (03015) |
| Точность размещения (IC) | ±50 мкм | ±30 мкм | ±30 мкм | ±25 мкм |
| Диапазон компонентов | 0402 ~ □14 мм (В12 мм) | 0402 ~ □42 мм (В15 мм) | 0402 ~ □55 мм (В15 мм) | 0402 ~ □21 мм (В12 мм, до □55 мм опционально) |
| Макс. размер PCB (стандартный) | 510 х 460 мм | 460 х 400 мм | 740 х 460 мм | 510 х 460 мм |
| Макс. размер PCB (опция) | 610 х 460 мм | 1500 х 460 мм | 1200 х 510 мм | До 1200 x 460 мм |
| Емкость питателя (8 мм) | 120 шт. | 120 шт. | 120 шт. | 120 шт. |
| Система обзора | Летающее Видение | Сценическое видение | Сценическое видение | Летающее Видение |
| Больше SMT сопутствующих товаров
I.C.T обеспечивает полноценные высококачественные линии SMT за пределами машины захвата и размещения SMT . Наши комплексные производственные решения PCBA включают в себя вакуумные загрузчики для перемещения плат , , автоматические принтеры для точного нанесения паяльной пасты , многозонные печи оплавления для прочной пайки и передовые системы AOI для обнаружения дефектов. Эти машины слаженно работают в плотных и эффективных линиях. Эта установка обеспечивает высокую производительность, низкую стоимость и надежную работу для таких требовательных отраслей, как автомобилестроение, медицина, освещение и бытовая электроника. Платы выходят готовыми к реальному использованию. Мы предлагаем полное планирование и поддержку для создания вашей идеальной производственной системы SMT.
Машина для захвата и размещения предметов HM520 Hanwha лучше всего работает в составе комплексной производственной линии SMT. I.C.T может предоставить сопутствующее оборудование, такое как загрузчик и разгрузчик SMT, автоматический трафаретный принтер, машина SPI, конвейер PCB, инспекционная машина AOI, печь для оплавления серии Lyra, фрезерный станок PCB и очистительная машина PCBA. Эти машины охватывают основной процесс: загрузку PCB, печать паяльной пасты, проверку пасты, размещение компонентов, пайку оплавлением, оптический контроль, снятие панелей и очистку. Для клиентов, строящих новый завод, такое соответствие полной линии очень важно. Хорошему монтажнику производственной линии SMT нужны правильные машины на входе и выходе, а не просто одна мощная машина для укладки, стоящая одиноко, как одинокий герой.
| Название продукта | Назначение в строке SMT |
|---|---|
| Производственная линия SMT под ключ | Полностью автоматизированная отслеживаемая линия высокого класса SMT, Турция. |
| SMT загрузчик магазинов | Автоматически загружает в линию пустые PCB. |
| Automatic PCB трафарет Принтер | Точно печатает паяльную пасту на контактных площадках PCB. |
| SMT автоматический чип-монтажник | Точно монтирует компоненты на PCB. |
| SMD печь оплавления | Расплавляет припой, образуя прочные соединения. |
| PCB инспекционное оборудование | Устройства проверки SMT, такие как AOI, SPI, рентген и инспектор трафаретов. |
| Оборудование для отслеживания | Записывает и отслеживает производственные данные, такие как лазерная маркировочная машина PCBA. |
| Видео об успехах клиентов
I.C.T предоставил техническую поддержку Заказчику в Узбекистане, который построил крупный завод по производству электроники для компьютерных материнских плат, твердотельных накопителей, памяти и сопутствующих электронных сборок. От ранней стадии проекта до установки, отладки и производственного тестирования команда I.C.T тесно сотрудничала с Заказчиком, чтобы обеспечить бесперебойную работу производственных линий SMT и DIP. Линия SMT включала в себя трафаретный принтер I.C.T-5151, четыре установочные машины SMT, печи оплавления серии Lyra, системы обработки SPI, AOI и PCB. Линия DIP включала в себя линию ручной вставки, машину для вставки нестандартной формы JUKI, машину для волновой пайки I.C.T-Acrab350 и конвейерную систему. После тестирования Заказчик дал положительные отзывы об обслуживании, скорости реагирования и качестве продукции.
| Сервисное обслуживание и поддержка обучения
I.C.T поддерживает клиентов до, во время и после доставки строки SMT. Перед началом проекта наша команда помогает проверить тип продукта, размер PCB, производственную мощность, планировку завода и требования к процессу. После прибытия оборудования инженеры I.C.T могут обеспечить установку, настройку машины, настройку программного обеспечения, производственное тестирование и обучение операторов. Для проекта установки захвата и размещения Hanwha HM520 обучение может включать загрузку питателя, проверку сопел, настройку программы, переналадку производства, ежедневное техническое обслуживание и устранение основных неполадок. Мы также помогаем клиентам понять, как машина для размещения работает с принтером, SPI, печью оплавления, AOI и манипуляторами PCB. Это упрощает эксплуатацию и управление всей линией.
| Отзывы клиентов
Многие клиенты выбирают I.C.T не только из-за оборудования, но и из-за его полной поддержки. Во время зарубежных проектов клиенты часто хвалят наших инженеров за четкое общение, обучение пациентов и практическое решение проблем. Они также дают положительные отзывы о стабильной работе машины, тщательных заводских испытаниях и прочной упаковке для транспортировки на большие расстояния. Для полномасштабных проектов SMT быстрое реагирование особенно важно, поскольку одна небольшая проблема может повлиять на весь производственный график. I.C.T поддерживает тесный контакт с Заказчиком во время установки, тестирования и раннего производства. Это дает Заказчику больше уверенности при запуске нового завода SMT или модернизации существующей производственной линии.
| Сертификаты и стандарты
I.C.T уделяет пристальное внимание качеству, безопасности и контролю производства оборудования. Наши машины и комплексные решения могут поддерживать общие сертификационные требования, такие как CE, RoHS, ISO9001 и соответствующие патентные документы. Эти сертификаты помогают клиентам оценить безопасность продукции, производственный контроль и долгосрочную надежность. Для оборудования SMT качество — это не только корпус машины. Сюда также входит электрическое проектирование, стабильность программного обеспечения, механическая конструкция, протоколы испытаний, защита упаковки и послепродажное обслуживание. Перед отправкой I.C.T проверяет работу машины и подготавливает подходящую упаковку для доставки за границу. Это помогает снизить транспортные риски и дает клиентам более надежный старт, когда оборудование прибудет на их завод.
| О компании и заводе I.C.T
I.C.T — универсальный поставщик заводских решений SMT с большим опытом работы с оборудованием SMT, DIP, нанесением покрытий, дозированием, пайкой, контролем и погрузочно-разгрузочным оборудованием PCB. У нас есть собственные научно-исследовательские, производственные, инженерные и сервисные команды, и с годами наша компания быстро выросла. На данный момент I.C.T обслужила более 1700 клиентов в более чем 80 странах, помогая многим заводам построить производственные линии с нуля до массового производства. Наша фабрика соблюдает строгие процессы тестирования и управления качеством перед поставкой. Для клиентов, выбирающих устройство для монтажа чипов Hanwha HM520 PCB или полную линию SMT, компания I.C.T может обеспечить выбор машины, проектирование линии, установку, обучение и долгосрочную техническую поддержку.
