ЯСМ20Р
Yamaha
| Количество: | |
|---|---|

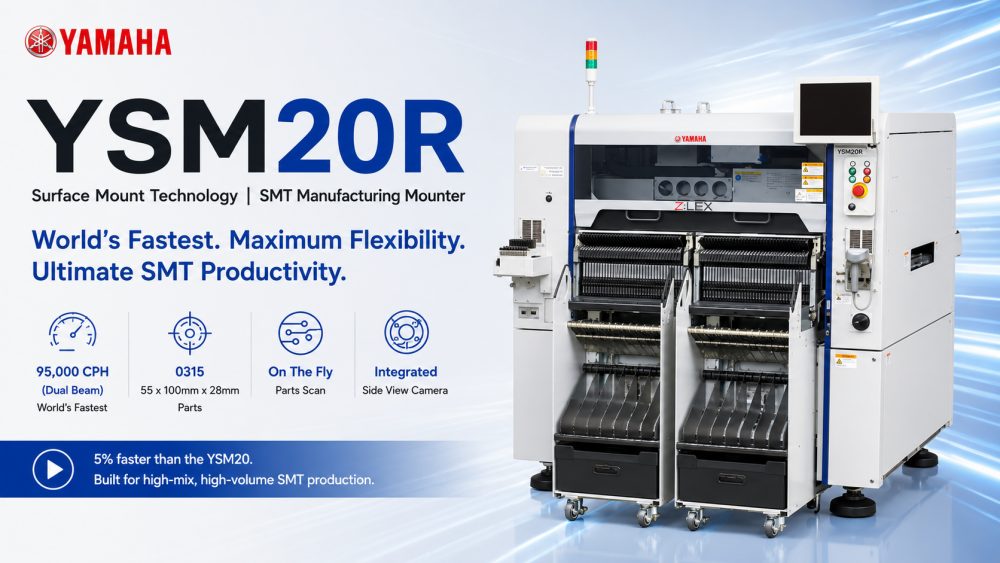

| Модульный чип-монтажник YSM20R SMT
YSM20R — это модульная машина для захвата и перемещения SMT, разработанная для крупносерийного производства PCB. Он поддерживает одно- или двухполосные операции, большие платы и размещение с высокой плотностью размещения. Его универсальные головки и широкоугольные камеры эффективно обрабатывают различные компоненты, от крошечных 0201 до больших 0315, сохраняя при этом высокую точность и стабильность. Модульная конструкция обеспечивает гибкую компоновку производственной линии и максимизирует эффективность.
| Особенности продукта
Двухлучевая и высокоскоростная установка
YSM20R, оснащенный двухлучевой конструкцией, обеспечивает одновременную работу двух полос движения, что значительно повышает пропускную способность. Высокоточные головки обеспечивают скорость до 95 000 CPH, сочетая скорость и точность.
Совместимость с широкими компонентами и PCB.
Поддерживает большие размеры PCB: Д810×Ш742 мм (однополосный) и Д810×Ш356 мм (двухполосный), вмещая до 140 типов компонентов. Широкое сканирование обеспечивает точное размещение в различных макетах PCB.
Непрерывная работа и автоматическая загрузка
Благодаря дополнительным устройствам автоматической загрузки (ALF) и устройствам последовательности лотков (ATS), YSM20R работает непрерывно, не останавливаясь при смене ленты или лотка, сокращая время простоя и обеспечивая высокую эффективность производственных линий.
| Спецификация
| Модель | YSM20R - Z:LEX |
| Применимо PCB | Однополосный от L810 x W490 до L50 x W50 Двухступенчатый Примечание. Только для двухлучевого варианта оси X. Транспортировка 1PCB: от L810 x W490 до L50 x W50. Транспортировка 2PCB: от L380 x W490 до L50 x W50. |
| Возможность монтажа | 2-лучевая ось X: Высокоскоростная многоцелевая головка (HM: High-speed Multi) x 2, 95 000 куб.см (при оптимальных условиях, определенных Yamaha Motor) |
| Точность монтажа | ±0,035 мм (±0,025 мм) Cpk≥1,0 (3σ) (при оптимальных условиях, определенных Yamaha Motor, при использовании стандартных оценочных материалов) |
| Применимые компоненты | Высокоскоростная мультиголовка (HM) ПРИМЕЧАНИЕ : от 0201 до Ш55 x Д100 мм (распознавание индексации превышает Ш45 мм), высота 15 мм или меньше. Примечание. Для высоты компонента 6,5 мм или выше или компонентов размером 12 мм в длину/ширину или больше требуется дополнительная мультикамера. Пожалуйста, свяжитесь с нами для получения информации об установке компонентов 0201. Компоненты нестандартной формы (FM: Flexible Multi) Головка: от 03015 до Ш55 x Д100 мм (индексация распознавания превышает Ш45 мм), Высота 28 мм или меньше |
| Количество типов компонентов | Фиксированная пластина: 140 типов (переоборудование для устройства подачи ленты 8 мм) Замена каретки устройства подачи: Макс. 128 типов (переоборудование для устройства подачи ленты 8 мм) Лотки для 30 типов (Фиксированный тип: максимум, при наличии SATS30) и 10 типов (Тип каретки: максимум, при оснащении CATS10) |
| Источник питания | 3-фазный переменный ток 200/208/220/240/380/400/416 В ±10 % 50/60 Гц |
| Источник подачи воздуха | Чистый сухой воздух с давлением 0,45 МПа и более. |
| Внешний размер | Д1374 x Ш1857 x В1445 мм |
| Масса | Прибл. 2050 кг |
* Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.
* Свяжитесь с I.C.T для получения более подробной информации.
| SMT Список линейного оборудования
Σ-G5SⅡ обычно интегрируется в полную производственную линию SMT, включающую принтер для паяльной пасты, систему контроля SPI, печь оплавления, инспекционную машину AOI и погрузочно-разгрузочное оборудование PCB. I.C.T обеспечивает полную линейную интеграцию, охватывающую решения SMT, DIP, покрытия и интеллектуальную автоматизацию производства, чтобы помочь клиентам создавать эффективные и масштабируемые системы производства электроники по всему миру.
I.C.T предлагает несколько креплений Yamaha SMT, включая YSM10, YSM20, YSM40R, от небольших PCB до больших плат высокой плотности. Все модели имеют модульную конфигурацию, быстрое размещение, широкую совместимость компонентов и высокоточную работу, подходящую для разнообразных требований производственных линий.
| Видео об успехах клиентов
В Казахстан компания I.C.T успешно поставила полностью автоматическую производственную линию SMT для производства блоков питания. Инженеры обеспечили установку и обучение на месте, обеспечив бесперебойное производство. Линия включала в себя загрузчик SMT, полностью автоматический принтер, печь оплавления, конвейер SMT и автономный контроль AOI.
Отзывы клиентов: «Все машины из Китая I.C.T. Спасибо. Хорошее качество и цена. Спасибо Энди и Билли за создание этой линии. И за обучение нас использованию этих машин. Большое вам спасибо».
| Сервисная и обучающая поддержка
I.C.T предоставляет комплексные решения по обслуживанию и обучению. Инженеры могут выполнять пуско-наладку на месте, руководство по установке и обучение эксплуатации, помогая клиентам быстро наращивать мощность. Обучение охватывает эксплуатацию оборудования, оптимизацию производственной линии и процедуры технического обслуживания. Будь то отдельные машины или полные заводские настройки, I.C.T обеспечивает оперативную и комплексную техническую поддержку.
| Похвала клиентов
Клиенты хвалят инженеров I.C.T за профессионализм, терпение и оперативность. YSM20R и вся линейка отличаются отличным качеством, оперативной доставкой и тщательной упаковкой. Клиенты сообщают о плавном вводе в эксплуатацию и эффективном обучении, что позволяет персоналу работать эффективно с первого дня.
| Наша сертификация
YSM20R и вся производственная линия I.C.T имеют сертификаты CE, RoHS и ISO9001, соответствующие международным стандартам качества. I.C.T также владеет патентами, обеспечивающими инновационное, стабильное и безопасное оборудование для клиентов по всему миру.
| О I.C.T и фабрике
I.C.T управляет комплексной системой исследований, разработок и производства с большой и быстрорастущей командой, обслуживающей более 1700 клиентов по всему миру в более чем 80 странах. Строгий контроль качества гарантирует, что все захватывающие машины SMT соответствуют высоким стандартам точности и надежности. Компания I.C.T занимается предоставлением гибких, масштабируемых полнофункциональных решений SMT.
