БР-120
I.C.T
| Количество: | |
|---|---|

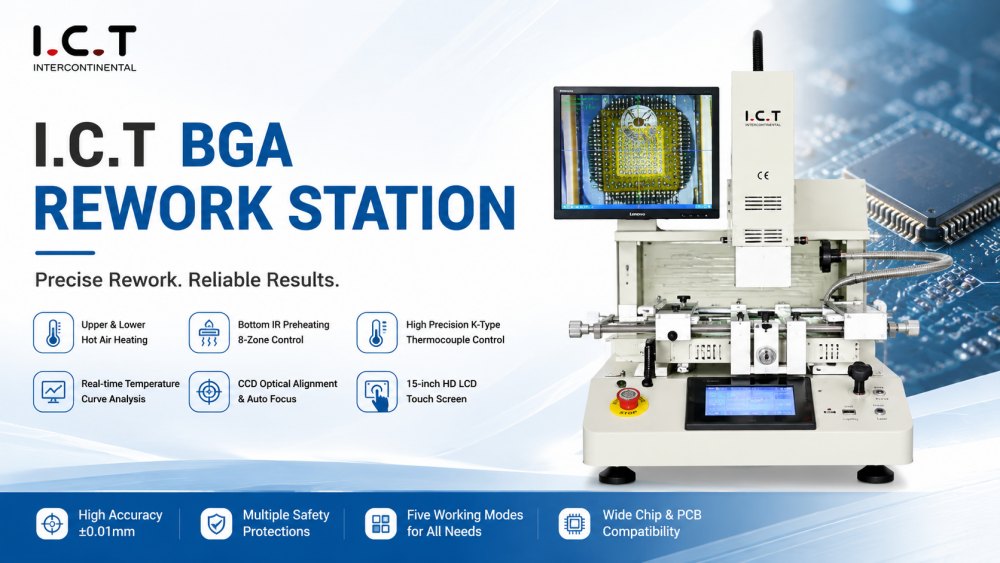

Для успешного ремонта компоненты BGA требуют точного управления температурой и точного позиционирования. Паяльная станция BGA предназначена для быстрой и надежной доработки PCB, плат ноутбуков и модулей LED. Он объединяет инфракрасный нагрев, оптическое выравнивание CCD и автоматическое управление температурной кривой для достижения повторяемых результатов. Благодаря возможностям многозонного предварительного нагрева и оплавления станция снижает риск повреждения PCB, обеспечивая при этом эффективную доработку компонентов. I.C.T BR-120 BGA Паяльная станция предоставляет операторам стабильную и удобную платформу, которая повышает эффективность ремонта и гарантирует качество дорогостоящей электроники.
ИК-автоматическая паяльная станция BGA трафарет обеспечивает точный нагрев компонентов BGA. Многозонная инфракрасная система обеспечивает равномерную температуру по всему периметру PCB, сводя к минимуму термическое напряжение и сохраняя при этом точность пайки. Операторы могут программировать температурные кривые и контролировать нагрев в режиме реального времени, обеспечивая стабильную и повторяемую доработку.
Инфракрасная паяльная станция BGA включает в себя высокоточное оптическое выравнивание ПЗС-матрицы, которое определяет положение компонентов BGA перед оплавлением. Это обеспечивает точное размещение, уменьшает ошибки выравнивания и поддерживает стабильное качество ремонта. Для ноутбуков или PCB высокой плотности точное выравнивание необходимо для надежной пайки.
Станция имеет верхнюю и нижнюю зоны нагрева для предварительного нагрева PCB и контролируемого оплавления. Регулируемые параметры нагрева подходят для разных размеров плат и типов компонентов. Многозонный подход снижает риск деформации платы, улучшает текучесть припоя и повышает общий показатель успеха ремонта.
Операторы могут контролировать температуру, выравнивание и процесс оплавления через 15-дюймовый сенсорный интерфейс. Программируемые профили для разных размеров BGA позволяют быстро настраивать и повторять операции ремонта. Интерфейс поддерживает эффективный рабочий процесс и сокращает время обучения для технических специалистов в лабораториях по обслуживанию электроники.
| Спецификация:
| Спецификация | Значение |
|---|---|
| Модель | I.C.T br-120 BGA rework Station |
| Источник питания | Переменный ток: 220±10%, 50/60 Гц, 2 кВт |
| Метод управления | Управление ПЛК |
| Размер (мм) | L900 * W850 * H750, настраиваемый |
| Вес прибл. | 300 кг |
| PCB Максимальный размер | 350*350 мм |
| Область доработки | 120*120 мм |
| Контроль температуры | Независимая верхняя/нижняя нагревательная кривая, программируемая кривая |
| Тип отопления | Инфракрасный (ИК) |
| Оптическая система | Выравнивание изображения CCD |
| Система предварительного нагрева | Многозонный предпусковой подогреватель PCB |
| Управление перекомпоновкой | Автоматический ПИД-регулятор температуры |
| Максимальная высота компонента | 15 мм |
| Система сопла/выбора | Регулируемая насадка, вакуумное всасывание. |
| Рабочий интерфейс | Сенсорный экран, удобный |
| Дополнительные функции | Лазерное позиционирование, проверка паяльной пасты, удаление дыма |
| SMT Список линейного оборудования
I.C.T предоставляет комплексные решения для производства электроники, включая производство SMT, сборку DIP, линии нанесения покрытия и системы доработки BGA. Интеграция паяльной станции BGA с предшествующей сборкой PCB позволяет эффективно выполнять ремонт и доработку без остановки производства. Многозонное инфракрасное управление, оптическое выравнивание и точный контроль температуры обеспечивают безопасную доработку компонентов, повышая общую производительность линии и сводя к минимуму брак.
| Название продукта | Назначение в строке SMT |
|---|---|
| PCB Конвейер загрузчик | Автоматически загружает в линию пустые PCB. |
| Прилив паяна принтера | Точно печатает паяльную пасту на контактных площадках PCB. |
| Выберите и поместите машину | Точно монтирует компоненты на PCB. |
| Речь в духовке | Расплавляет припой, образуя прочные соединения. |
| AOI машина | Осмотр паяных соединений и дефектов размещения. |
| SPI Машина | Проверяет высоту и качество паяльной пасты. |
| Оборудование для отслеживания | Записывает и отслеживает производственные данные: станок для лазерной маркировки /установщик этикеток/струйный принтер. |
| SMT чистящая машина | Используется для очистки PCBов, трафаретов, приспособлений, сопел и т. д. |
| Лазерный фрезерный станок PCB | Разрежьте PCBA на конечный продукт |
| Видео об успехах клиентов
Компания I.C.T предоставила заказчику из США полное решение по доработке SMT и BGA для USB-модулей зарядки в системах сидений самолетов. Проект включал высокоскоростную установку, BGA доработку и процессы защитного покрытия. Оптическая юстировка ПЗС-матрицы и ИК-нагрев обеспечивали точный ремонт компонентов, а инженеры обеспечивали установку, интеграцию системы и обучение операторов. Это интегрированное решение позволило обеспечить надежную, повторяемую доработку и поддерживать стандарты качества аэрокосмического уровня на всей производственной линии.
| Сервисное обслуживание и поддержка обучения
Ремонт BGA требует жесткого контроля температурных профилей и точности размещения. I.C.T помогает заводам внедрять процессы доработки, которые легко интегрируются с производственными линиями. Станция BR-120 обеспечивает повторяемость ремонтных циклов, сокращая время простоя и повышая общую эффективность. Сочетая автоматический нагрев, точное выравнивание и многозонное управление температурой, операторы могут поддерживать стабильное качество и оптимизировать рабочий процесс доработки дорогостоящей электроники.
| Отзывы клиентов
I.C.T обеспечивает комплексную поддержку при развертывании ремонтной станции BGA, включая установку, обучение операторов и устранение неполадок. Инженеры помогают обеспечить оптимальное использование ИК-нагрева, выравнивания ПЗС-матриц и программируемых профилей. Это руководство сводит к минимуму ошибки, сокращает время настройки и повышает эффективность ремонта. Клиенты получают практическую поддержку как при доработке отдельных плат, так и при крупносерийных переделках, обеспечивая стабильную работу и надежные результаты производства.
| Сертификаты и стандарты
Каждая паяльная станция BGA проходит строгий контроль качества на предмет равномерности нагрева, точности выравнивания и стабильности работы. Сертифицированный по стандартам CE, RoHS и ISO9001, BR-120 соответствует международным производственным требованиям. Высококачественные материалы и строгие испытания обеспечивают долгосрочную надежность, стабильную работу и безопасность доработок. I.C.T предлагает системы ремонтных работ BGA, которые обеспечивают точный температурный контроль, поддерживая последовательную пайку и ремонт компонентов.
| О компании и заводе I.C.T
I.C.T — поставщик оборудования для производства электроники с более чем 25-летним опытом работы, предлагающий комплексные решения, охватывающие процессы SMT, DIP, нанесения покрытий, роботов, сборки и BGA процессов доработки. Имея собственные команды по исследованиям и разработкам, производству и проектированию, I.C.T поддерживает клиентов на всех этапах: от планирования, поставки оборудования, установки и обучения до оптимизации процессов. Обслуживая более 1600 клиентов в 72 странах, I.C.T помогает производителям электроники внедрять эффективные и надежные производственные системы и поддерживать долгосрочные производственные показатели.
