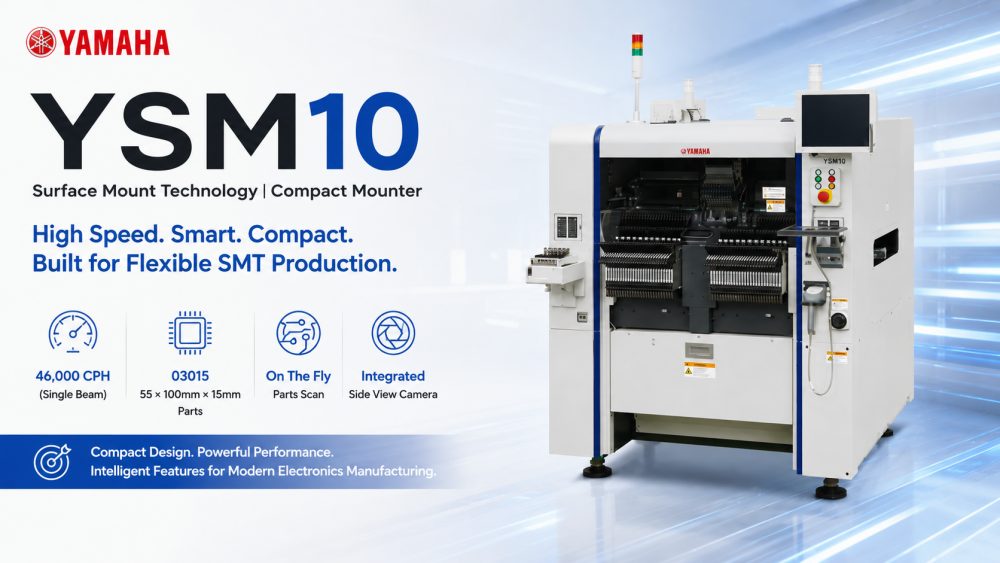

YSM10
Yamaha
| Количество: | |
|---|---|
| Компактное высокоскоростное крепление SMT
YSM10 от Yamaha сочетает в себе скорость, точность и компактность в одном решении SMT для захвата и перемещения. Разработанный для размеров PCB малого и среднего размера, он эффективно обрабатывает компоненты начиная от микросхем 0201 и заканчивая более крупными деталями. Машина предлагает гибкие конфигурации с несколькими головками и интегрированные системы технического зрения, обеспечивая высокую производительность при минимальном времени настройки. YSM10 идеально подходит для заводов, которым необходима надежная сборка SMT, не занимающая больших производственных площадей.
| Особенности продукта
Высокоскоростной поштучный монтаж
Однобалочные головки YSM10 захватывают и размещают компоненты на высокой скорости, достигая скорости до 46 000 CPH при оптимальных условиях. Его вращательный привод обеспечивает постоянную точность и сокращает время простоя при замене форсунок.
Встроенная камера бокового обзора
YSM10, оснащенный встроенной камерой бокового обзора, автоматически определяет высоту и положение деталей, обеспечивая точное размещение. Камера поддерживает проверку компонентов «на лету» для обеспечения высококачественной сборки.
Устройство подачи с суперзагрузкой
Инновационная система подачи с суперзагрузкой исключает время простоя при пополнении корма. Операторы могут быстро загружать компоненты, не прерывая производство, что повышает общую эффективность линии.
| Спецификация
| Модель | YSM10 | |
| Применимо PCB | Д 510 x Ш 460 мм - Д 50 x Ш 50 мм * Проконсультируйтесь с нами, если размеры платы превышают размеры L510. | |
| Возможность монтажа | Головка HM (10 сопел) Спец. | Головка HM5 (5 сопел) Спец. |
| 46 000 CPH (оптимальные условия компании) | 31 000 CPH (оптимальные условия компании) | |
| Применимые компоненты | 03015-Ш 55 x Д 100 мм (разделенное распознавание для ширины более 45 мм), В: 15 мм или менее * Требование использования нескольких камер (дополнительно) для компонентов высотой более 6,5 мм или квадратным размером более 12 мм. | |
| Точность монтажа | ±0,035 мм (±0,025 мм) Cpk≥1,0 (3σ) | |
| Количество типов компонентов | Установочная пластина: макс. 96 типов (переоборудование устройства подачи ленты шириной 8 мм) Лоток: 15 типов (оборудование SATS 15, макс., JEDEC) | |
| Источник питания | 3-фазный переменный ток 200/208/220/240/380/400/416 В ±10% 50/60 Гц | |
| Источник подачи воздуха | 0,45 МПа или более, чистое и сухое состояние. | |
| Внешний размер | Д 1254 x Ш 1440 x В 1445 мм (без учета выступов) | |
| Масса | 1270 кг | |
* Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.
* Свяжитесь с I.C.T для получения более подробной информации.
| SMT Список линейного оборудования
Σ-G5SⅡ обычно интегрируется в полную производственную линию SMT, включающую принтер для паяльной пасты, систему контроля SPI, печь оплавления, инспекционную машину AOI и погрузочно-разгрузочное оборудование PCB. I.C.T обеспечивает полную линейную интеграцию, охватывающую решения SMT, DIP, покрытия и интеллектуальную автоматизацию производства, чтобы помочь клиентам создавать эффективные и масштабируемые системы производства электроники по всему миру.
| Видео об успехах клиентов
В Казахстан компания I.C.T успешно поставила полную линию SMT для производства блоков питания, включая загрузчик SMT, полностью автоматический принтер, печь оплавления, конвейер и автономное устройство AOI. Инженеры I.C.T провели установку и обучение на месте, обеспечив оптимальную производительность линии. Клиент похвалил качество оборудования и поддержку: «Все машины из Китая I.C.T. Хорошее качество и цена. Спасибо Энди и Билли за создание этой линии и обучение нас использованию этих машин».
| Сервисная и обучающая поддержка
I.C.T предоставляет полный комплекс услуг по установке, вводу в эксплуатацию и обучению для всего оборудования SMT. Инженеры помогают клиентам выполнять настройку, эксплуатацию, обслуживание и устранение неполадок. Наша цель — обеспечить операторам возможность независимого и уверенного управления линией SMT и достижения оптимальной производительности с первого дня.
| Похвала клиентов
Клиенты постоянно хвалят I.C.T за быструю техническую поддержку, хорошо упакованные поставки и качественное оборудование. Инженеры известны своим профессионализмом и эффективной подготовкой. Отзывы подчеркивают надежность машин I.C.T, простоту использования и быстрое реагирование на производственные задачи.
| Наша сертификация
Все машины I.C.T Yamaha SMT, включая YSM10, имеют сертификаты CE, RoHS, ISO9001 и патенты. Эти сертификаты гарантируют соответствие международным стандартам безопасности и качества, давая клиентам уверенность в производительности и соблюдении нормативных требований.
