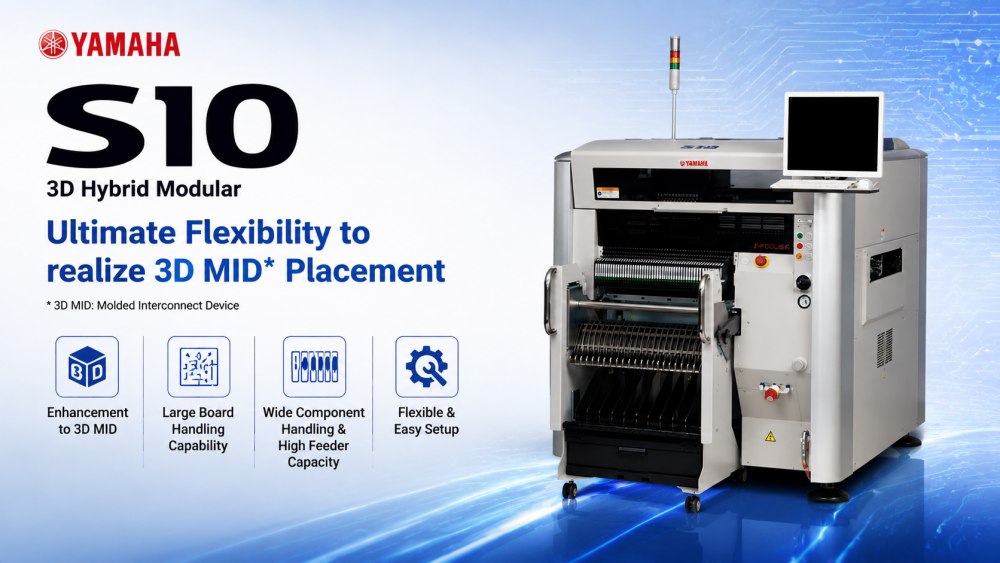

Yamaha S10 — гибридный 3D-модульный чип-монтажник, предназначенный для современного сборочного производства PCB. Он обеспечивает стабильную высокоскоростную установку и поддерживает широкий спектр электронных компонентов. Система создана для производителей, которым необходима гибкость, точность и масштабируемая интеграция линий SMT.
Благодаря своей модульной структуре S10 может легко адаптироваться к различным производственным требованиям, таким как платы LED, бытовая электроника, промышленные платы управления и коммуникационные продукты. Он также поддерживает большие объемы обработки PCB и высокую емкость питателя, что делает его подходящим для производственных сред с большим количеством смешанных продуктов и средними объемами. Машина помогает предприятиям повысить эффективность, сократить объем ручного труда и поддерживать стабильное качество продукции.
S10 использует передовую гибридную технологию 3D-монтажа для повышения гибкости размещения. Он поддерживает сложные структуры PCB, включая приложения MID. Система обеспечивает стабильное и точное позиционирование компонентов даже в многослойных конструкциях плат, помогая производителям добиться более высокой надежности продукции.
Машина поддерживает обработку больших объемов PCB с высокой адаптируемостью конвейера. Он может плавно обрабатывать доски разных размеров без снижения эффективности размещения. Это делает его подходящим для панелей LED, плат питания и промышленных плат управления, требующих подложек большего размера.
S10 спроектирован с возможностью расширения фидера и поддерживает несколько типов компонентов в одной установке. Это сокращает время переналадки и повышает эффективность непрерывного производства. Эта структура идеально подходит для смешанных производственных сред.
Система объединяет интеллектуальные функции настройки, которые упрощают переналадку производства. Операторы могут быстро регулировать параметры, сокращая время простоя и повышая гибкость линии. Это помогает заводам быстрее реагировать на срочные производственные заказы.
| Спецификация
| S10 | S20 | |
|---|---|---|
| Размер платы (с неиспользуемым буфером) | Мин. Д50 х Ш30 мм до макс. Д1330 x Ш510 мм (стандарт L955) | Мин. Д50 х Ш30 мм до макс. Д1830 x Ш510 мм (стандартный L1455) |
| Размер платы (с использованием входного или выходного буфера) | Мин. Д50 х Ш30 мм до макс. Д420 х Ш510 мм | - |
| Размер платы (с использованием входного и выходного буфера) | Мин. Д50 х Ш30 мм до макс. Д330 х Ш510 мм | Мин. Д50 х Ш30 мм до макс. Д540 х Ш510 мм |
| Толщина платы | 0,4–4,8 мм | 0,4–4,8 мм |
| Направление потока платы | Слева направо (Станд.) | Слева направо (Станд.) |
| Скорость передачи платы | Макс. 900 мм/сек. | Макс. 900 мм/сек. |
| Скорость размещения (12 головок + 2 тета) Опц. Конд. | 0,08 с/ЧИП (45 000 CPH) | 0,08 с/ЧИП (45 000 CPH) |
| Точность размещения A (μ+3σ) | ЧИП +/- 0,040 мм | ЧИП +/- 0,040 мм |
| Точность размещения B (μ+3σ) | ИК +/- 0,025 мм | ИК +/- 0,025 мм |
| Угол размещения | +/- 180 градусов | +/- 180 градусов |
| Управление осью Z / Управление осью Тета | Серводвигатель переменного тока | Серводвигатель переменного тока |
| Высота компонента | Макс. 30 мм * 1 (Предварительно установленные компоненты: макс. 25 мм) | Макс. 30 мм *1 (Предварительно установленные компоненты: макс. 25 мм) |
| Применимые компоненты | 0201мм – 120х90мм, BGA, CSP, разъем и т.д. (Стандарт 01005 -) | 0201мм – 120х90мм, BGA, CSP, разъем и т.д. (Стандарт 01005 -) |
| Комплектация компонента | Лента 8–56 мм (податчики F1/F2), лента 8–88 мм (электроподатчики F3), палочка, лоток | Лента 8–56 мм (податчики F1/F2), лента 8–88 мм (электроподатчики F3), палочка, лоток |
| Проверка недостатков Язык | Проверка вакуума и проверка зрения | Проверка вакуума и проверка зрения |
| экрана | английский, китайский, корейский, японский | английский, китайский, корейский, японский |
| Позиционирование платы | Блок захвата досок, передняя опора, автоматическая регулировка ширины конвейера | Блок захвата досок, передняя опора, автоматическая регулировка ширины конвейера |
| Типы компонентов | Макс. 90 типов (лента 8 мм), 45 дорожек x 2 | Макс. 180 типов (лента 8 мм), 45 дорожек x 4 |
| Высота переноса | 900 +/- 20 мм | 900 +/- 20 мм |
| Размеры машины, вес | Д1250xГ1750xВ1420 мм, прибл. 1200 кг | Д1750xГ1750xВ1420 мм, прибл. 1500 кг |
| SMT Список линейного оборудования
S10 может быть интегрирован в полную производственную линию SMT, включающую принтер для паяльной пасты, систему проверки SPI, машины для захвата и размещения, печь оплавления, системы проверки AOI и системы обработки PCB. I.C.T предоставляет комплексное решение «под ключ», включающее проектирование макета, установку, обучение и послепродажную поддержку.
Это помогает производителям построить стабильную, эффективную и полностью автоматизированную производственную линию SMT. Он подходит для заводов электроники, производящих бытовую электронику, автомобильную электронику, продукцию LED и промышленные системы управления. Комплексное решение обеспечивает высокую производительность и стабильное качество продукции.
| Видео об успехах клиентов
I.C.T успешно поставила полностью автоматическую производственную линию SMT заказчику в Казахстане для производства блоков питания. Полная линия включала загрузчик SMT, полностью автоматический принтер, машину для размещения SMT, печь оплавления, конвейер SMT и автономную систему AOI.
Наши инженеры Энди и Билли отправились на завод заказчика для установки и обучения. Они помогли команде провести настройку оборудования, отладку производства и обучение операторов, чтобы обеспечить бесперебойный запуск производства.
Заказчик успешно запустил серийное производство после ввода в эксплуатацию и подтвердил стабильную работу всей линии SMT.
| Сервисное обслуживание и поддержка обучения
I.C.T предоставляет полный цикл обслуживания машин Yamaha SMT, включая установку, поддержку программирования, обучение операторов и удаленную техническую помощь. Наша зарубежная команда инженеров обеспечивает быстрое реагирование на любые производственные проблемы.
Мы также поддерживаем планирование компоновки линий SMT, оптимизацию процессов и повышение эффективности производства. Обучение охватывает эксплуатацию оборудования, техническое обслуживание и устранение основных неполадок, помогая клиентам быстро создать независимый производственный потенциал.
| Отзывы клиентов
Покупатели ценят стабильную работу и простоту эксплуатации машин Yamaha S10 SMT. Они также ценят инженеров I.C.T за профессиональную поддержку в установке и обучении. Быстрое время отклика и четкое техническое руководство помогают клиентам плавно начать производство.
Многие клиенты отмечают хорошее качество машины, надежную упаковку и стабильную долгосрочную работу. Сочетание надежности оборудования и глобальной сервисной поддержки создает прочное доверие к долгосрочному сотрудничеству.
| Сертификаты и стандарты
Все решения по интеграции оборудования I.C.T SMT производятся в соответствии со строгими международными стандартами. Мы имеем сертификацию CE, соответствие RoHS, сертификацию системы управления качеством ISO9001 и множество технических патентов.
Эти сертификаты гарантируют стабильное качество оборудования, безопасную эксплуатацию и соответствие мировым требованиям производства электроники.
