Машина Pick And Place SMD обеспечивает быструю и точную сборку электроники для современных заводов.
а. Высокая скорость достигает 100 000 деталей в час.
б. Работает с крошечными компонентами размером начиная с 0201.
в. Поддерживает до 112 фидеров для обеспечения гибкости.
д. Компактный размер экономит ценное пространство.
е. Усовершенствованное зрение обеспечивает точное размещение.
ф. I.C.T предоставляет полноценные решения.
г. Надежное обслуживание обеспечивает бесперебойную работу производства.

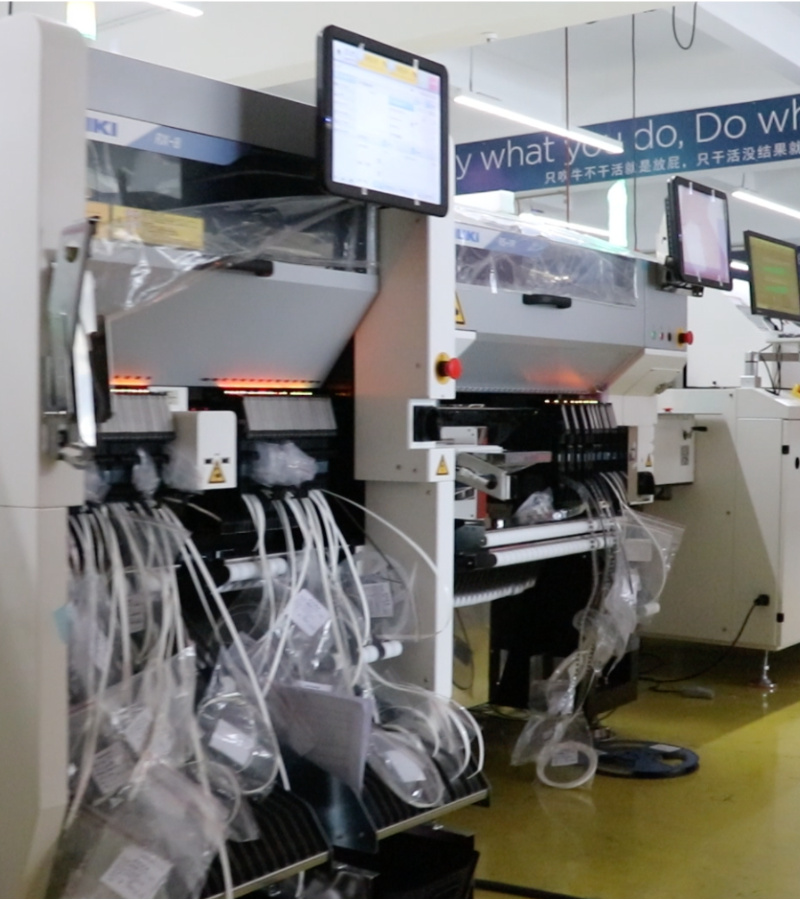

РС-1XL
JUKI
| Количество: | |
|---|---|
| Высокоскоростная интеллектуальная машина для размещения Juki
Серия машин Pick And Place SMD от Juki предлагает интеллектуальные модульные решения для эффективного производства SMT. Эти машины быстро и точно размещают компоненты для поверхностного монтажа на PCB. Они поддерживают широкий спектр деталей, от мелких до более крупных, с высокой точностью. Компактный дизайн хорошо вписывается в любую линейку, а интеллектуальные функции упрощают настройку. Пользователи могут смешивать модели для достижения наилучших результатов при крупносерийном или смешанном производстве. I.C.T поддерживает весь процесс, от планирования до постоянной помощи, обеспечивая надежную продукцию для электроники, например автомобильных деталей.
| Особенности модели машины для захвата и размещения JUKI
Особенности серии RS-1R/RS-1XL
RS-1R и RS-1XL обеспечивают гибкое и высокоскоростное размещение для различных нужд. RS-1R достигает скорости 47 000 циклов в час с точностью ±35 мкм. Он обрабатывает доски размером до 650×370 мм с одинарным зажимом или больше при двойном зажиме. RS-1XL поддерживает более широкие платы до 560 мм, что идеально подходит для больших панелей, таких как LED. Оба используют умное зрение и голову такуми для динамичного размещения. До 112 питателей позволяют осуществлять быструю замену. Компактные размеры и модульная конструкция позволяют легко комбинировать их в линиях смешанного производства.
Особенности серии RX-7R/RX-8
RX-7R и RX-8 ориентированы на сверхвысокую скорость при небольших размерах. RX-7R обеспечивает скорость 75 000 CPH с параллельными головками, точно обрабатывая крошечную стружку 03015. Его ширина 998 мм экономит место и поддерживает две полосы движения. RX-8 увеличивается до 100 000 CPH с помощью инновационной головки P20, обеспечивающей максимальную производительность на единицу площади. Усовершенствованное коаксиальное освещение улучшает обзор мелких деталей. Оба объединяют интеллектуальный мониторинг и размещение с минимальными воздействиями, что идеально подходит для крупносерийной сборки небольших компонентов, таких как мобильные устройства.
| Спецификация
| Параметр | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Скорость размещения (оптимальная цена за час) | 47 000 | 42 000 | 75 000 | 100 000 |
| Максимальный размер платы (мм) | 650 × 370 (одинарный/двойной) | 650 × 560 | 510 × 450 (одна полоса) | 510 × 450 (прибл.) |
| Минимальный размер платы (мм) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Высота компонента (макс. мм) | 25 | 25 | 3-10,5 (зависит от головы) | 3 |
| Самый маленький компонент | 0201 (метрический) | 0201 (метрический) | 03015 (метрический) | 0201 (прибл. 0,4×0,2 мм) |
| Самый большой компонент (мм) | 74 квадрата / 150×50 | 74 квадрата / 150×50 | 25 кв. | 5 квадратов |
| Входы фидера (макс.) | 112 | 112 | 76 | 56 (приблизительно) |
| Точность размещения | ±35 мкм (Cpk ≥1) | ±35 мкм (Cpk ≥1) | ±40 мкм (прибл.) | Высокая точность (зрение) |
| Ширина машины (мм) | 1500 (ок.) | 2109 | 998 | 998 |
| Тип головы | Линейная голова Такуми | Линейная голова Такуми | Параллельные поворотные головки (P16S) | Поворотная головка P20 |
| SMT Список линейного оборудования
I.C.T создайте настоящую высококачественную производственную линию PCBA. Вакуумный погрузчик очистит доску. Автоматический принтер положил пасту правильно. Pick And Place SMD Чип машины установлен верно. Многие зоны пайки оплавлением производятся жестко. Хорошее AOI находит все плохое. Линия держится крепко. Урожайность высокая. Стоимость низкая. Никакой игры. Светильник для здоровья автомобиля для тяжелой работы. Доска готова к реальному миру. Мы возвращаемся полностью.
| Название продукта | Назначение в строке SMT |
|---|---|
| PCB Конвейер загрузчик | Автоматически загружает в линию пустые PCB. |
| Прилив паяна принтера | Точно печатает паяльную пасту на контактных площадках PCB. |
| Выберите и поместите машину | Точно монтирует компоненты на PCB. |
| Речь в духовке | Расплавляет припой, образуя прочные соединения. |
| AOI машина | Осмотр паяных соединений и дефектов размещения. |
| SPI Машина | Проверяет высоту и качество паяльной пасты. |
| Оборудование для отслеживания | Записывает и отслеживает производственные данные: станок для лазерной маркировки/устройство для нанесения этикеток/ струйный принтер. |
| SMT чистящая машина | Используется для очистки PCBов, трафаретов, приспособлений, сопел и т. д. |
| Лазерный фрезерный станок PCB | Разрежьте PCBA на конечный продукт |
| Видео об успехах клиентов
В видеоролике довольный клиент делится своим опытом использования наших полных линий по производству SMT и DIP для автомобильных источников питания. Они подчеркивают бесперебойную работу линии SMT, начиная с загрузчика, очистителя, принтера и высокоскоростной интеллектуальной машины для размещения компонентов Juki, которая быстро и точно размещает компоненты. Он продолжается через конвейеры, печь оплавления, охлаждающий буфер, инспекцию AOI и разгрузочные устройства. Линия DIP включает в себя пайку волновой пайкой, флиппер, тестирование ICT и соединения для надежной сборки через отверстия. Клиент хвалит слаженную работу всех машин: четкие кадры, демонстрирующие эффективную подачу картона и точную работу оборудования, обеспечивают высокое качество продукции и сокращение времени простоев.
| Сервисная и обучающая поддержка
I.C.T предлагает полное обслуживание и обучение работе с машиной для захвата и размещения SMD. Наши инженеры осуществляют монтаж и настройку на месте. Мы обеспечиваем четкое обучение эксплуатации, программированию и техническому обслуживанию. Удаленная помощь быстро решает проблемы. Текущие планы обеспечивают максимальную производительность машин. Мы также проводим оптимизацию и модернизацию линии. Центры поддержки расположены по всему миру, поэтому поддержка быстро достигает клиентов, обеспечивая бесперебойную работу и продолжительное время безотказной работы.
| Отзывы клиентов
Клиенты хвалят наших инженеров за квалифицированную и своевременную помощь с настройкой и ремонтом. Им нравится высокая производительность машины Pick And Place SMD, ее скорость и надежность. Многие отмечают безопасную и бережную упаковку при транспортировке. Быстрые ответы на вопросы создают хорошее доверие. В целом пользователи ценят качественное оборудование и отличную поддержку, которые делают производство лучше.
| Сертификаты и стандарты
Наша машина для захвата и размещения SMD соответствует таким стандартам, как CE по безопасности, RoHS для экологически чистых материалов и ISO9001 для контроля качества. Мы также обладаем множеством патентов на ключевые технологии. Эти знаки подтверждают наше внимание к безопасной, надежной и современной продукции, соответствующей глобальным правилам.
| О компании и заводе I.C.T
I.C.T инвестирует в собственные исследования и разработки для улучшения инструментов SMT. Мы производим на крупных заводах со строгим контролем на каждом этапе. Компания быстро растет, имея множество сотрудников и офисов по всему миру. Мы обслуживаем более 1600 клиентов в более чем 72 странах, предлагая комплексные электронные решения. Наши системы качества гарантируют, что каждая машина для захвата и размещения SMD надежна и работает хорошо.
