Σ-G5SⅡ
I.C.T
| Количество: | |
|---|---|
| Высокоскоростная сборочная платформа SMT

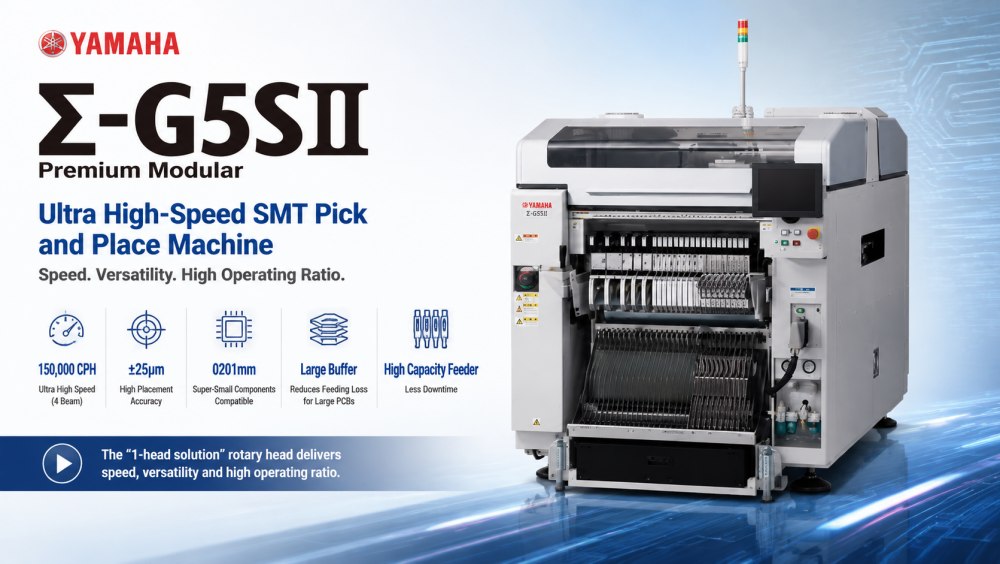

Yamaha Σ-G5SⅡ разработан для сверхскоростных сборочных линий PCB, где эффективность и точность имеют решающее значение. В нем используется конструкция с поворотным прямым приводом с 1 головкой в сочетании с многолучевой архитектурой для достижения чрезвычайно высокой пропускной способности при сохранении стабильности размещения. Благодаря поддержке одно- и двухполосных конфигураций он легко адаптируется к различным планировкам завода.
Эта машина подходит для производства бытовой электроники, LED освещения, автомобильных модулей и промышленного управления PCB. Он обрабатывает компоненты от сверхмалых микросхем 0201 до более крупных ИС и разъемов. Благодаря расширенной мощности питателя и интеллектуальному управлению движением Σ-G5SⅡ обеспечивает стабильное производство в течение длительного времени с минимальным временем простоя.
| Особенности продукта
Σ-G5SⅡ достигает скорости до 150 000 CPH, используя 4-лучевую высокоскоростную архитектуру. Это позволяет осуществлять одновременный многопозиционный монтаж, что значительно повышает производительность в условиях массового производства. Он предназначен для заводов, которым требуется непрерывная крупносерийная сборка PCB со стабильной производительностью.

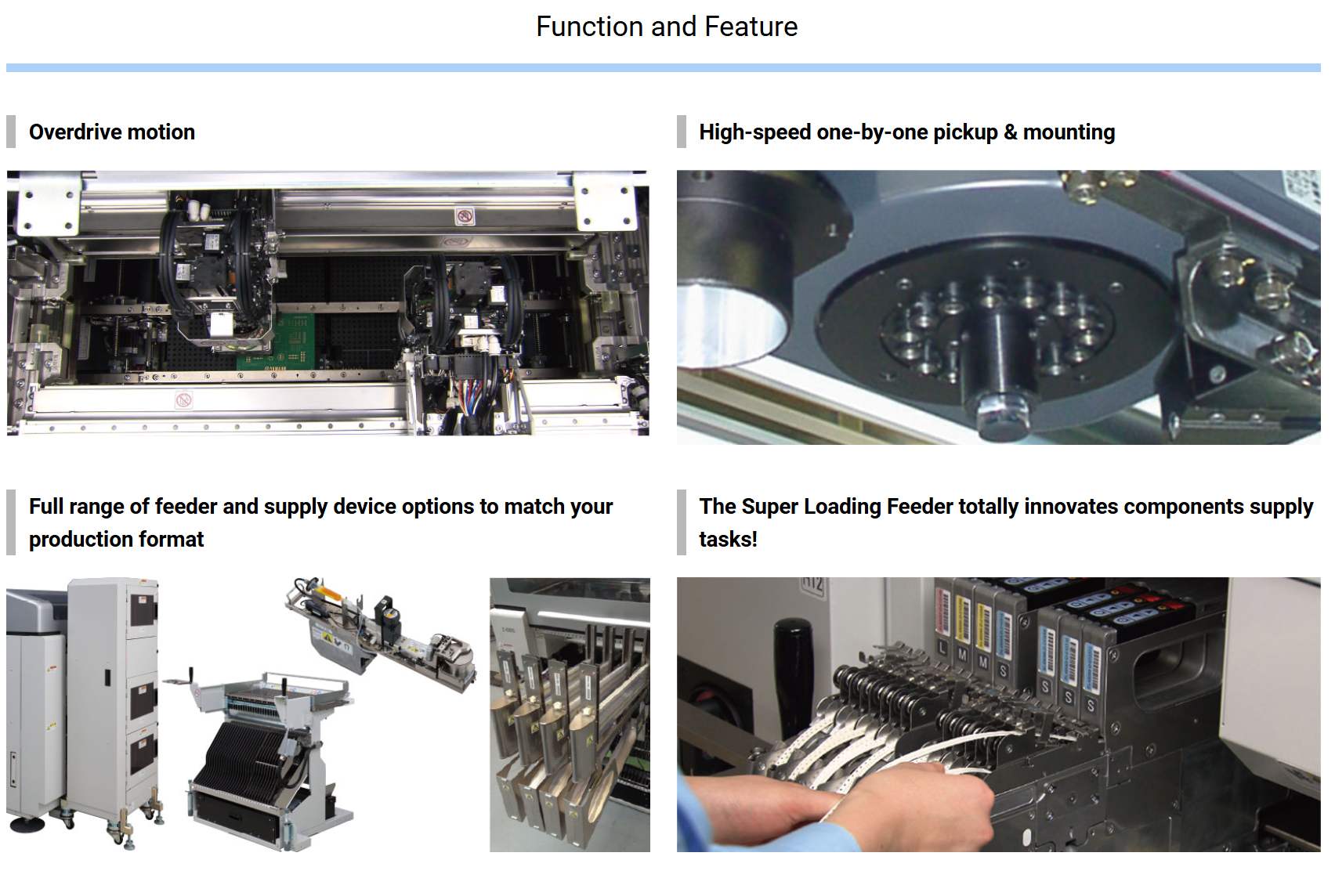

Система поворотной головки исключает сложные механические конструкции трансмиссии. Это повышает скорость отклика и снижает вибрацию во время работы. Результатом является более высокая точность, более плавное управление движением и снижение требований к техническому обслуживанию в течение длительных производственных циклов.
Машина поддерживает широкий спектр компонентов, включая микросхемы 0201, микрокомпоненты 03015 и более крупные пакеты микросхем. Такая гибкость позволяет производителям производить смешанную продукцию PCB без замены оборудования, повышая эффективность производства и сокращая время переналадки линии.
Благодаря точности размещения ±25 мкм в оптимизированных условиях Σ-G5SⅡ обеспечивает надежное качество монтажа даже на высоких скоростях. Усовершенствованные системы выравнивания изображения и коррекции в реальном времени обеспечивают постоянную точность чувствительных электронных узлов.
Система поддерживает до 180 питающих линий, что позволяет осуществлять крупномасштабную поставку компонентов без частой дозаправки. Это сокращает время простоев и поддерживает длительные непрерывные производственные циклы, особенно в условиях смешанного производства.
| Спецификация
| Модель | ∑-G5SⅡ | |
| Применимо PCB | Одиночный ряд | От Д610×Ш510 мм до Д50×Ш50 мм (опционально: от Д1200×Ш510 до Д50×Ш50 мм) |
| Двойная полоса | От Д610×Ш250 мм до Д50×Ш84 мм (двойная подача) Д610×Ш415 мм (одинарная подача) | |
| Возможность монтажа | Технические характеристики высокоскоростной мультиголовки×2: 90 000 CPH (одна полоса/две полосы движения) | |
| Точность монтажа | Высокоскоростная мультиголовка (HM) | 0201/03015: ±25 мкм/80 000 CPH 0402: ±36 мкм/85 000 CPH 0603: ±40 мкм/90 000 CPH |
| Гибкая мульти (FM) головка | ±15 мкм | |
| Применимые компоненты | Высокоскоростная мультиголовка (HM) | От 0201 до Д44×Ш44×В12,7 мм или меньше |
| Гибкая мульти (FM) головка | От 1005 до Д72×Ш72×В25,4 мм или меньше. Разъем: 150×26 мм. | |
| Количество типов компонентов | 120 типов макс. (эквивалент ленты шириной 8 мм) | |
| Источник питания | 3-фазный переменный ток, 200 В ±10 %, 50/60 Гц | |
| Источник подачи воздуха | От 0,45 до 0,69 МПа (от 4,6 до 7 кгс/см⊃2;) | |
| Внешний размер (без учета прогнозов) | Д 1280 x Ш 2240 x В 1450 мм | |
| Масса | Прибл. 1800 кг | |
*Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.
