Машины SMT пропускают, роняют или переворачивают компоненты, когда процесс захвата, удержания, распознавания, перемещения или размещения больше не является достаточно стабильным для управления компонентом от устройства подачи до площадки PCB. Эти дефекты могут выглядеть по-разному на плате, но они часто происходят из одной и той же технологической цепочки: представление питателя, состояние сопла, сила вакуума, коррекция зрения, параметры машины и упаковка материала.
Для производственной команды SMT один недостающий компонент может помешать работе продукта. Один упавший компонент может привести к загрязнению внутри машины. Одно перевернутое размещение компонента может привести к ошибке полярности, разрыву цепи, доработке и жалобам клиента. Реальная проблема заключается в том, что эти проблемы могут возникать случайно, поэтому их труднее диагностировать, чем повторное смещение программы.
В этом руководстве объясняются основные причины отсутствия компонента SMT, наиболее распространенная проблема с падением компонента SMT и почему во время реального производства происходит перевернутое размещение компонентов. Он также показывает, как инженеры могут шаг за шагом устранять неполадки в процессе.
Прежде чем устранять дефект, инженерам необходимо определить, какой тип сбоя происходит. Отсутствующий компонент, упавший компонент и перевернутый компонент связаны между собой, но это не одна и та же проблема.
Отсутствующий компонент означает, что компонент отсутствует в PCB после размещения или после перекомпоновки. Возможно, машина не смогла подобрать компонент, отклонила его во время визуального осмотра, уронила перед установкой или поместила в неправильное место, где позже было обнаружено его отсутствие.
Отсутствующий компонент может произойти до или после перекомпоновки. Если деталь отсутствует до оплавления, основной причиной обычно является захват, устройство подачи, вакуум, сопло или управление станком. Если после оплавления он отсутствует, возможно, деталь сместилась, застряла, сдулась или отсоединилась из-за проблем в процессе пайки.
Упавший компонент означает, что машина успешно подбирает компонент, но теряет его до того, как он достигнет позиции размещения. Он может упасть внутрь машины, на PCB, на конвейер или в другую часть оборудования. Это часто вызвано слабым вакуумом, загрязнением сопла, неправильным размером сопла, быстрым движением головки, повреждением поверхности компонента или нестабильным углом захвата.
Упавший компонент опасен, поскольку может вызвать скрытое загрязнение. Незакрепленный компонент может остаться внутри машины или приземлиться на другую область PCB, что приведет к короткому замыканию или механическим помехам.
Перевернутый компонент означает, что компонент расположен перевернутым, неправильно повернут или перевернут от требуемой ориентации. В некоторых случаях компонент переворачивается во время подъема. В других случаях она уже перекошена внутри кармана ленты, либо система технического зрения распознает не ту сторону или неправильный контур.
Перевернутое размещение компонентов особенно опасно для диодов, LED, микросхем, разъемов, датчиков и поляризованных компонентов. Даже если паяное соединение выглядит приемлемым, функция может выйти из строя.

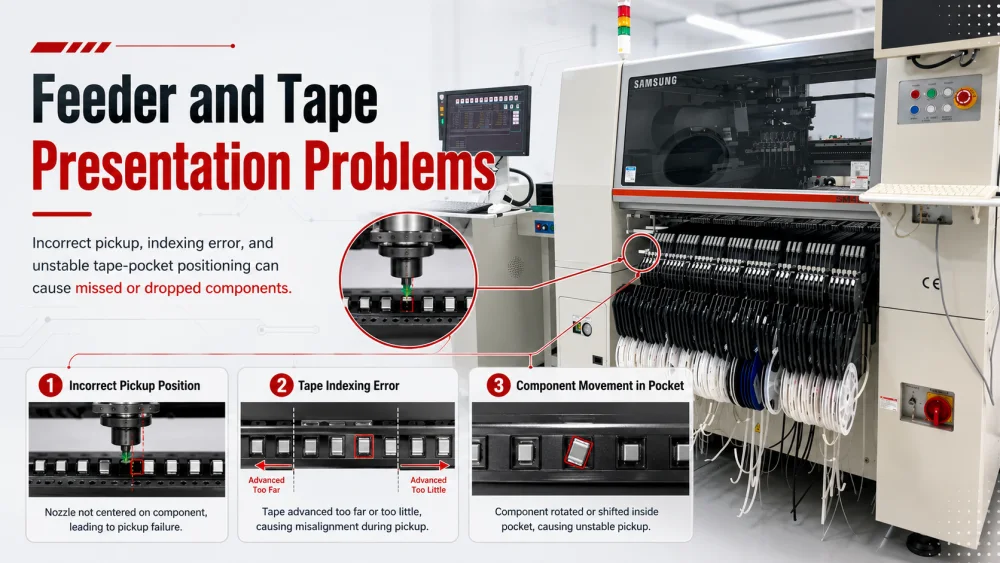

Питатель – это первый этап контроля компонентов. Если компонент представлен неправильно, насадка не сможет его правильно подобрать. Многие причины отсутствия SMT компонентов начинаются с питателя, а не с установочной головки.
Если координата захвата устройства подачи неверна, сопло может касаться края детали, а не центра. Компонент можно взять под углом, держать слабо или вообще пропустить. В зависимости от настроек оборудования машина может сообщать об ошибке захвата, ошибке вакуума или сбое распознавания.
Эта проблема часто возникает на одной подающей полосе или на одном типе компонентов. Инженеры должны проверить калибровку устройства подачи, координату захвата X/Y, высоту захвата, шаг ленты и центр гнезда для компонента. Если проблема возникает в фидере после смены положения фидера, наиболее вероятным подозрением является фидер.
Индексация устройства подачи перемещает ленту вперед, так что каждый компонент достигает точки захвата. Если лента продвигается слишком сильно или слишком мало, деталь не сядет под центр сопла. Это может привести к пропущенному захвату, боковому захвату, вращению компонента или падению компонента после ускорения головки.
Распространенные причины включают изношенную звездочку, поврежденное отверстие для ленты, незакрепленную крышку механизма подачи, плохое обслуживание механизма подачи, неправильную настройку шага или некачественную несущую ленту. Инженеры должны смотреть не только на сигнализацию машины. Они должны визуально проверять, останавливается ли компонент в одном и том же положении в каждом цикле.
Некоторые компоненты могут перемещаться внутри кармана для ленты перед захватом. Это часто случается с компонентами с небольшими микросхемами, легкими компонентами, неплотной упаковкой или компонентами с гладкой поверхностью. Если деталь наклонена, повернута или частично стоит в кармане, насадка может неправильно подобрать ее.
Когда положение детали внутри кармана нестабильно, эффективность машинной коррекции ограничена. Vision может отбраковать некоторые детали, но не может исправить каждый плохой датчик. Лучшей коррекцией является улучшение упаковки материала, устойчивости питателя, натяжения ленты и параметров подборщика.
Сопло контролирует компонент во время захвата, перемещения, визуального распознавания и размещения. Если насадка неподходящая или нечистая, компонент можно пропустить, уронить или перевернуть.
Сопло должно соответствовать корпусу компонента. Если сопло слишком маленькое, оно может не создавать достаточной удерживающей силы. Если он слишком велик, он может задеть карман ленты, оторвать компонент от центра или потянуть близлежащий материал. Если форма сопла не соответствует поверхности детали, деталь может вращаться или падать во время транспортировки.
Для небольших микросхем, LED, разъемов, компонентов нестандартной формы и микросхем с мелким шагом выбор сопла имеет решающее значение. Инженеры должны сравнить размер сопла с размерами компонентов и поверхностью датчика. Правильная насадка должна надежно удерживать компонент, не перекрывая ключевые элементы распознавания и не повреждая корпус компонента.
Загрязнение сопла является одной из наиболее частых причин случайного падения компонента SMT. Пыль, паяльная паста, остатки флюса, бумажное волокно или мусор компонентов могут заблокировать путь воздуха или ухудшить герметичность. Изношенный наконечник насадки также может потерять плоскостность и не сможет должным образом удерживать вакуум.
Случайное отсутствие компонента часто указывает на состояние сопла. Если дефект соответствует номеру форсунки, форсунку следует очистить, проверить или заменить. Программа профилактического обслуживания должна включать очистку сопла, проверку высоты сопла, очистку вакуумного тракта и проверку износа.
Утечка вакуума может произойти в сопле, уплотнении головки, вакуумной трубке, фильтре, клапане или датчике. Машина все еще может подцепить какой-то компонент, но удерживающая сила недостаточно стабильна для высокоскоростного движения. Это может привести к периодическому падению компонента, перекосу звукоснимателя и отклонению изображения.
Инженеры должны проверять тенденции значений вакуума, а не только статус сигнализации «прошел/не прошел». Слабая, но не полностью вышедшая из строя вакуумная система может привести к возникновению сложных случайных дефектов. Время отклика вакуума также имеет значение. Если вакуум создается слишком медленно, головка может начать двигаться до того, как компонент будет полностью закреплен.

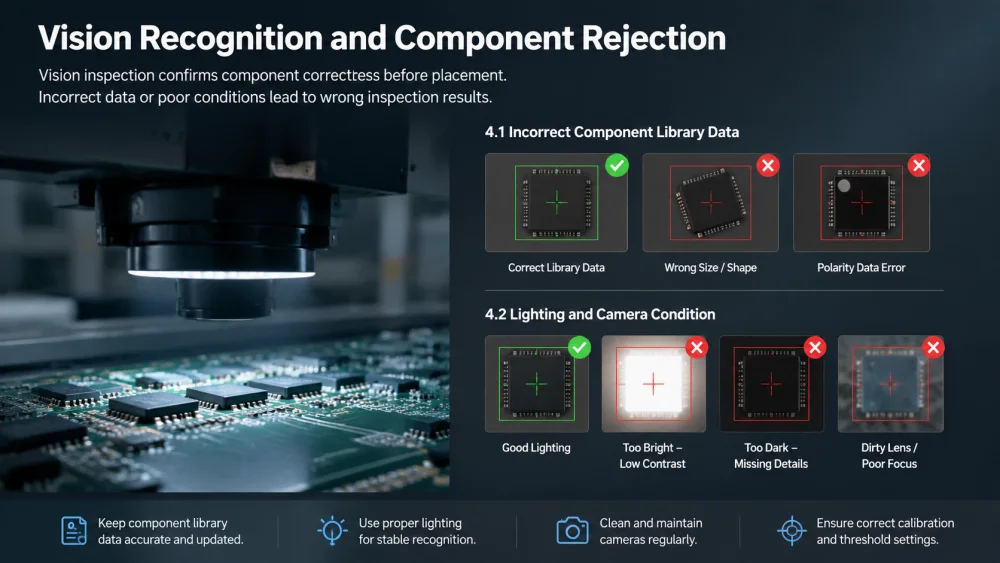

Визуальный осмотр помогает машине убедиться, что компонент был правильно выбран перед установкой. Но когда данные зрения неверны или нестабильны, машина может отклонить хороший компонент, принять плохой компонент или рассчитать неправильную поправку.
Библиотека компонентов должна включать правильный размер корпуса, толщину, форму, положение вывода, полярность и параметр распознавания. Если библиотека неправильная, камера может не идентифицировать компонент или распознать неправильную центральную точку.
Например, если фактический компонент немного отличается от запрограммированного комплекта, камера может счесть его ненормальным и отклонить. Если окно распознавания слишком свободное, машина может принять наклоненный или перевернутый компонент и разместить его неправильно.
Освещение камеры влияет на распознавание краев, обнаружение меток полярности, проверку выводов и коррекцию центра компонента. Светоотражающий компонент, черный корпус, прозрачная линза, блестящая металлическая поверхность и небольшая отметка полярности — все это может затруднить распознавание.
Если освещение слишком яркое, камера может потерять детализацию краев. Если освещение слишком слабое, контур компонента может быть нечетким. Загрязнение объектива камеры, плохая калибровка или неправильная настройка порога также могут привести к сбою распознавания компонентной камеры.
Для получения более подробной информации по устранению неполадок, охватывающей симптомы подборщика, подачи, сопла, вакуума и визуального контроля, инженеры могут обратиться к этому SMT руководству по устранению неполадок при выборе и размещении..
Перевернутое размещение компонента обычно означает, что компонент потерял устойчивую ориентацию перед размещением. Он может перевернуться в кармане подачи, во время подхвата, во время движения головы, во время центрирования зрения или в момент размещения.
Если компонент не лежит ровно в кармане для ленты, насадка может подцепить его сбоку или в углу. Компонент может вращаться, вставать или переворачиваться при приложении вакуума. Это часто случается, когда карман несущей ленты слишком свободен, компонент очень легкий или отслаивание защитной ленты создает вибрацию.
Инженерам следует замедлить скорость индексации устройства подачи, проверить натяжение защитной ленты, проверить форму кармана и подтвердить ориентацию компонентов внутри катушки. Если проблема возникает только с одной партией материала, следует проверить качество упаковки.
Когда сопло захватывает компонент не по центру, удерживающая сила не сбалансирована. Во время быстрого движения головы компонент может качаться, вращаться или переворачиваться. Это может произойти даже при нормальной силе вакуума.
Коррекция заключается не только в увеличении вакуума. Инженеры должны настроить координату подборщика, высоту подборщика, тип сопла и ускорение головки. Если деталь имеет неровную поверхность, может потребоваться специальная насадка, чтобы удерживать ее в нужной точке.
Высокая скорость производства увеличивает силу воздействия на деталь во время транспортировки. Если деталь маленькая, тонкая, высокая или неправильной формы, резкое ускорение может привести к ее перемещению по соплу. Если деталь повернется перед проверкой камерой, машина может отклонить ее или разместить неправильно, если настройка распознавания слишком свободна.
Практический тест — снизить скорость установки только затронутого компонента. Если дефект уменьшается, инженеры могут отрегулировать ускорение, маршрут, выбор сопла и состояние подборщика, прежде чем снова увеличить скорость.

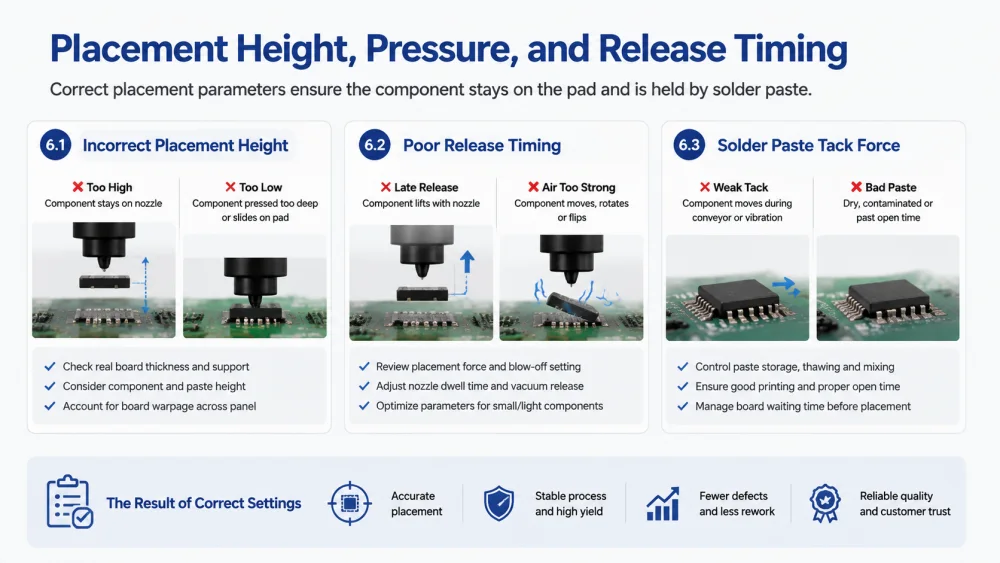

Даже если подъем и перенос прошли успешно, компонент все равно может быть потерян или перевернут во время размещения. Высота размещения, давление и время выпуска воздуха должны соответствовать состоянию компонента и паяльной пасты.
Если высота Z слишком велика, компонент может неправильно контактировать с паяльной пастой. Он может остаться прикрепленным к соплу и унестись, образуя недостающий компонент. Если высота Z слишком мала, сопло может слишком глубоко вдавить компонент в пасту или заставить его скользить по подушечке.
Высоту размещения следует проверять с учетом реальной толщины платы, состояния опоры PCB, толщины компонента и высоты паяльной пасты. Деформация доски может привести к тому, что правильная высота Z будет разной по всей панели.
При размещении машина должна в нужный момент выпустить вакуум. Если сброс вакуума задерживается, компонент может снова подняться вместе с соплом. Если выдувной воздух слишком сильный, после отпускания компонент может сдвинуться, вращаться или перевернуться.
Время выпуска особенно важно для небольших микросхем и легких компонентов. Инженеры должны учитывать силу размещения, настройку продувки, время выдержки сопла и параметры, специфичные для компонента.
Паяльная паста должна удерживать компонент после установки. Если сила прихватывания пасты слабая, компонент может смещаться во время перемещения по конвейеру, при размещении рядом или при вибрации машины. Если паста высохла, загрязнена или время ее открытого состояния истекло, она может плохо удерживать компонент.
Технологические группы должны контролировать хранение пасты, ее размораживание, смешивание, трафаретную печать, время открытого состояния и время ожидания печатной платы. IPC J-STD-001 часто используется в качестве эталона для процесса пайки и контроля материалов при сборке электронных устройств.
Иногда машину обвиняют в проблеме, вызванной конструкцией компонентов или состоянием материала. Стабильный процесс SMT зависит как от настройки оборудования, так и от технологичности изготовления компонентов.
Некоторые компоненты имеют изогнутую, шероховатую, пористую или неровную поверхность звукоснимателя. Это затрудняет вакуумную герметизацию. Примеры включают разъем, экран, индуктор, трансформатор, линзу, переключатель и некоторые корпуса LED. Стандартная плоская насадка может не надежно удерживать эти детали.
В этом случае решением может быть специальная насадка, более низкая скорость движения, измененное положение подборщика или улучшенная упаковка. Инженеры не должны заставлять один тип насадки работать для всех компонентов.
Чувствительное к влаге устройство, статическое притяжение и загрязнение поверхности могут повлиять на процесс захвата и размещения. Очень маленький компонент может прилипнуть к защитной ленте, карману устройства подачи, боковой стенке сопла или другому компоненту. Это может привести к пропущенному захвату, двойному захвату или неожиданному падению.
JEDEC J-STD-033 содержит рекомендации по обращению с чувствительными к влаге и оплавлению устройствами для поверхностного монтажа. Правильное хранение, контроль влажности и подготовка материала помогают уменьшить отклонения в процессе.
Перевернутый или перевернутый компонент может произойти, если маркировка полярности неясна, ориентация упаковки не соответствует или настройки технического зрения не позволяют проверить правильную функцию. На некоторых компонентах имеется очень маленькая точка, выемка, фаска или лазерная метка. Если метку трудно обнаружить, аппарат может не надежно определить неправильную ориентацию.
Инженеры должны проверять поступающий материал, ориентацию катушек, библиотеку компонентов, освещение камеры и распознавание полярности. Для поляризованных компонентов высокого риска процесс должен включать проверку AOI после размещения или после оплавления.

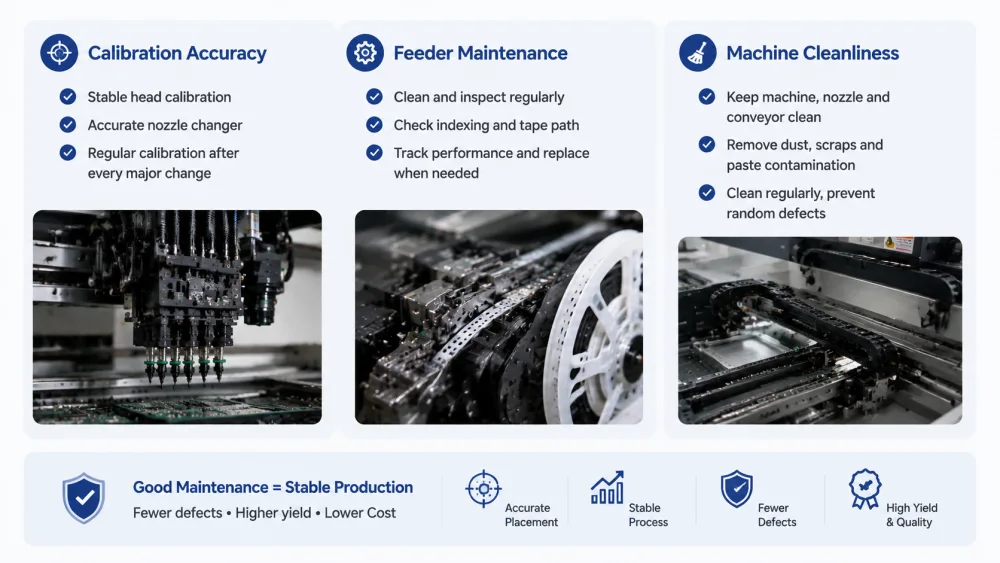

Техническое обслуживание – это не только предотвращение простоев машины. Это напрямую влияет на управление компонентами во время захвата и размещения. Плохо обслуживаемая машина может продолжать работать, но может создавать случайные дефекты, отслеживание которых обходится дорого.
Если калибровка головки нестабильна, машина может выбрать или разместить немного от намеченной координаты. Износ устройства смены форсунок также может привести к неправильной посадке форсунки или изменению высоты. Это может привести к нестабильному захвату и периодическому падению компонента.
Инженеры должны следовать процедуре калибровки поставщика оборудования, включая смещение головки, высоту сопла, калибровку камеры, калибровку основания питателя и проверку станции сопел. Калибровку также следует проверять после перемещения машины, замены головки, капитального ремонта или столкновения.
Кормушки часто используются интенсивно и со временем могут изнашиваться. Устройство подачи может выглядеть нормально, но при этом подавать ленту непоследовательно. Изношенные механические детали, грязная звездочка, слабая пружина, незакрепленная крышка или плохое отделение ленты могут привести к нестабильности звукоснимателя.
План обслуживания устройства подачи должен включать очистку, проверку индексации, калибровку, проверку пути прохождения защитной ленты и отслеживание производительности устройства подачи. Если в одном питателе возникает повторяющийся дефект, его следует снять с производства до тех пор, пока он не будет проверен.
Незакрепленные компоненты, пыль, обрезки ленты, фрагменты защитной ленты и загрязнения паяльной пасты могут мешать движению механизма подачи, уплотнению сопел и перемещению платы. Чистота особенно важна на высокоскоростных линиях укладки.
Производственные бригады должны регулярно очищать зону подачи, зону сопел, конвейер, опорный штифт и стол машины. Эта простая дисциплина может решить многие проблемы случайного SMT выпавшего компонента.
Структурированный метод устранения неполадок помогает инженерам отделить ошибки оборудования от ошибок материала и ошибок процесса. Без этой структуры команды могут продолжать изменять данные программы, в то время как настоящей причиной является грязное сопло или нестабильный питатель.
Во-первых, инженеры должны определить, является ли проблема повторяющейся или случайной. Если один и тот же компонент всегда отсутствует, причиной могут быть настройки программы, координата захвата устройства подачи, библиотека компонентов или высота размещения. Если какой-либо компонент случайно отсутствует, причиной может быть нестабильность вакуума, износ сопла, изменение питателя или загрязнение материала.
Отслеживание шаблонов должно включать условное обозначение компонента, номер устройства подачи, номер сопла, номер головки, партию бобины, положение платы и время появления.
Многие команды сразу переходят к координатам размещения, но отсутствующий или выброшенный компонент обычно начинается с момента получения. Инженеры должны следить за тем, чтобы насадка аккуратно извлекала компонент из кармана. Они должны проверить центр захвата, высоту захвата, значение вакуума, индексацию устройства подачи и положение компонента внутри ленты.
Если звукосниматель нестабилен, коррекция размещения не решит проблему. Машина может только отбраковать больше компонентов или создать больше случайных дефектов.
Журналы машины могут отображать ошибку захвата, ошибку вакуума, ошибку распознавания, отклоненный компонент и остановку размещения. Данные AOI могут показывать отсутствующий компонент, ошибку полярности, перекос и перевернутое расположение. Данные SPI могут показать, может ли состояние паяльной пасты быть связано с этим.
Сравнивая эти источники данных, инженеры могут определить истинную стадию, на которой начинается сбой. IPC отмечает, что IPC-A-610 и J-STD-001 часто используются вместе для контроля процесса сборки и требований приемки, что полезно при определении стандартов контроля для производственных групп.
Контролируемое тестирование – самый быстрый способ избежать ложных выводов. Инженеры могут заменить сопло, изменить положение питателя, снизить скорость, очистить вакуумный путь, отрегулировать высоту подборщика или протестировать другую катушку с материалом. Одновременно следует вносить только одно изменение.
Если дефект следует за соплом, скорее всего, причиной является сопло. Если он следует за фидером, скорее всего, причиной является фидер. Если он следует за катушкой с материалом, необходимо проверить состояние упаковки или компонентов. Этот метод превращает случайный дефект в отслеживаемую проблему процесса.
SMT машины пропускают, роняют или переворачивают компоненты, когда управление компонентами становится нестабильным при переходе от устройства подачи к PCB. Наиболее распространенные причины включают неправильное положение захвата устройства подачи, ошибку индексации ленты, движение компонента в кармане, неправильное сопло, загрязненное сопло, слабый вакуум, плохие данные обзора, высокоскоростную передачу, неправильную высоту размещения, слабую силу прихватывания паяльной пасты и нечеткую маркировку полярности.
Лучший подход к устранению неполадок — выявить характер дефектов, непосредственно наблюдать за срабатыванием, сравнить машинные данные с данными AOI и SPI, а затем изменять один фактор за раз. Повторяющееся отсутствие компонента обычно указывает на данные настройки или программы. Случайный отсутствующий компонент часто указывает на изменение сопла, вакуума, питателя или материала.
I.C.T предоставляет профессиональное комплексное решение SMT для производителей электроники, включая планирование линии SMT, поддержку процессов подбора и размещения, оптимизацию устройств подачи и сопел, пайку оплавлением, проверку, обучение и устранение производственных неполадок. Для заводов, сталкивающихся с повторяющимися отсутствующими, роняющимися или перевернутыми компонентами, полный анализ процесса зачастую более эффективен, чем корректировка только одного параметра машины.
Наиболее распространенными причинами отсутствия компонента SMT являются пропущенный захват, слабый вакуум, неправильное сопло, ошибка индексации устройства подачи, неправильное положение захвата, нестабильный компонент внутри кармана для ленты и неправильная высота размещения. Если один и тот же компонент всегда отсутствует, инженеры должны проверить данные программы, координаты механизма подачи и библиотеку компонентов. Если какой-либо компонент случайно отсутствует, более вероятно загрязнение сопла, утечка вакуума, износ питателя или изменение материала.
Станок SMT обычно роняет деталь после захвата, поскольку удерживающая сила нестабильна. Это может произойти, если сопло загрязнено, изношено, слишком маленькое или не соответствует поверхности компонента. Утечка вакуума, заблокированный фильтр, быстрое ускорение головки и смещение датчика от центра также могут привести к падению компонента. Инженеры должны проверить, связана ли проблема с номером сопла, номером питателя или катушкой с материалом, чтобы изолировать источник.
Перевернутое размещение компонентов часто вызвано нестабильной ориентацией компонентов до или во время захвата. Компонент может быть наклонен в кармане для ленты, смещен от центра, повернут во время движения головы или принят из-за неправильной настройки зрения. Это также может произойти, если метки полярности нечеткие или неправильная ориентация катушки. Инженеры должны проверить упаковку, точку забора, соответствие сопел, библиотеку видеоизображений, распознавание полярности и правила проверки AOI.
Да, паяльная паста может способствовать отсутствию или переворачиванию компонента, особенно после установки. Если сила прихватывания пасты слабая, компонент может не остаться на месте до оплавления. Если объем пасты неравномерен, компонент может перемещаться, наклоняться или образовывать надгробие во время оплавления. Инженерам следует сравнивать проверки до оплавления и после оплавления. Если компонент присутствует до оплавления, но отсутствует или смещен после оплавления, необходимо проверить печать вставки и процесс оплавления.
Заводы могут уменьшить эти дефекты, контролируя всю цепочку размещения. Сюда входит калибровка питателя, очистка сопел, проверка вакуума, правильный выбор сопел, проверка координат захвата, проверка библиотеки машинного зрения, оптимизация высоты размещения, проверка упаковки материала и обратная связь AOI. Группа должна регистрировать дефекты по компонентам, устройствам подачи, насадкам, головкам и партиям катушек. Это облегчает поиск основной причины и предотвращает повторение той же проблемы.
Отсутствие, падение и переворачивание компонента не являются изолированными сигналами тревоги машины. Это признаки того, что процесс размещения SMT потерял стабильный контроль над компонентом. Основная причина может заключаться в расположении питателя, состоянии сопла, силе вакуума, распознавании камеры, упаковке материала, параметрах размещения или поведении паяльной пасты.
Когда инженеры устраняют неполадки в процессе шаг за шагом, устранить дефект становится проще. Стабильная линия SMT не зависит от одной хорошей настройки машины. Это зависит от последовательной обработки материала, точного захвата, надежного вакуума, правильного распознавания изображения и дисциплинированного обслуживания. Производителям, которым нужна практическая поддержка, I.C.T может помочь пересмотреть процесс SMT и создать более надежное универсальное производственное решение.
