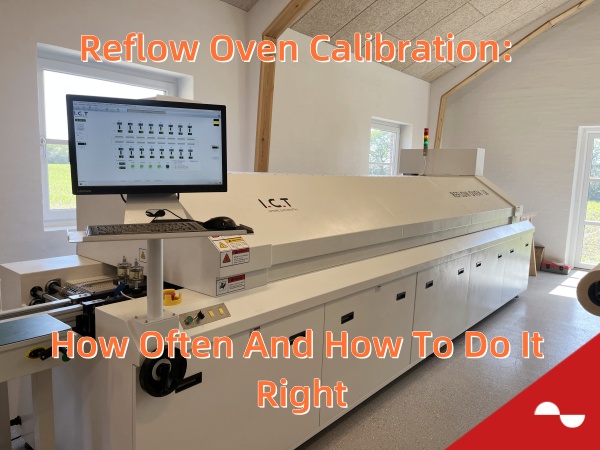

Калибровка духовки: как часто и как это делать правильно

Вы должны выполнить калибровку печи с калибровкой с определенными интервалами . Проверьте профиль каждую неделю и часто отмечайте калибровку, так как он считается наилучшей практикой. Поддержание письменного расписания помогает вам контролировать каждый шаг рефта, уменьшая ошибки пайки и помощь в отслеживании и аудитах. Регулярная калибровка печи для рефтова гарантирует, что ваш процесс рефта остается в пределах строгих руководящих принципов, что приводит к более качественным продуктам, которые длится дольше. Всегда проконсультируйтесь с поставщиком своего режничного поставщика для совета - они могут предоставить советы, адаптированные для ваших производственных потребностей.

Ключевые выводы

· Проверьте свой профиль печи каждую неделю. Это поможет вам найти небольшие изменения рано. Это также сохраняет приподные суставы сильными. - Используйте многоканальные тепловые профилировщики с термопарами. Эти инструменты дают вам правильные данные о температуре на ваших досках. - Калибровать зоны температуры, воздушный поток и скорость конвейера с осторожностью. Это гарантирует, что нагревание равномерно и останавливает дефекты. - Ведите хорошие записи всех работ калибровки и технического обслуживания. Это помогает вам пройти аудиты и улучшить качество. - Следуйте регулярному графику технического обслуживания. Это останавливает проблемы и помогает вашей печи для прослушивания дольше.

Почему калибровка печи имеет значение

Качество припоя

Вам нужно, чтобы ваша духовка была направлена на то, чтобы сделать сильные припоя. Если вы не часто проверяете калибровку, у ваших досок могут возникнуть проблемы. Некоторые общие проблемы:

· Отказ нагревателя может заставить температуру подниматься и вниз. Это может оставить припой незаконченной или ожоги.

· конвейер Дрифт калибровки может нагревать вещи неправильно. Это может привести к тому, что припоя мосту или запчасти трещины.

· Проблемы воздушного потока могут сделать тепло неровным. Это может привести к приподным шарикам, открытым пятнам или слишком много припоя.

· Отказы системы охлаждения могут охлаждать вещи слишком быстро или неравномерно. Это может вызвать трещины, шок или слои для очистки.

· конвейер Детали могут изнашиваться и нагревать некоторые области больше. Это может сделать больше проблем припов.

Вы можете остановить эти проблемы, проверяя свой профиль рефта каждую неделю . Это помогает вашему процессу пайки сделать лучшие сборки печатных плат с меньшим количеством ошибок.

Процесс надежности

Правильная духовка, которая установлена правильно, работает одинаково каждый раз. Вы не получаете горячие или холодные места , которые могут повредить детали. Хорошая калибровка обеспечивает безопасность температуры для ваших деталей. Это поможет вам сделать больше хороших досок и тратить меньше. Вам не нужно исправлять столько ошибок. Поддержание стабильного профиля поможет вам сделать сильные припоя. Эти суставы длится через жару и стресс.

Совет: используйте специальные инструменты для просмотра каждой зоны духовки и при необходимости измените настройки. Это помогает вашей линии SMT оставаться хорошей и устойчивой.

Согласие

Вы должны следовать правилам, в которых говорится, что вы должны вести записи о калибровке и термическом профилировании. Стандарты IPC, ISO 14971 и такие группы, как FDA, FCC и UL, хотят, чтобы вы сохранили эти записи. Эти записи помогут вам отслеживать проблемы и стать лучше. Хорошие записи также укрепляют вашу качественную программу и помогают вам пройти аудиты.

Регулярное расписание калибровки

Частота калибровки

Вам нужно составить регулярный план калибровки. Это сохраняет ваш процесс рефлекса устойчивым и надежным . Проверьте профиль температуры каждую неделю. Используйте управляющие диаграммы, чтобы найти проблемы на раннем этапе. Когда вы много проверяете свою духовку, вы быстро ловите небольшие изменения. Это помогает вашим приповным суставам оставаться сильными. Ваши доски будут одинаковыми каждый раз.

Как часто вы калибруете, зависит от нескольких вещей:

· Требования к продукту : если вы делаете медицинские или аэрокосмические детали, калибруйте чаще . Некоторые рабочие места нуждаются в калибровке каждые шесть месяцев. Если ваши продукты не так критичны, вы можете подождать до 18 месяцев.

· Использование духовки : Если вы используете свою печь в течение всего дня, проверяйте ее чаще. Если вы используете его меньше, вы можете ждать дольше.

· Стабильность процесса : если ваша духовка хорошо подходит, вы можете подождать дольше. Если вы видите большие изменения, калибруйте раньше.

· Руководящие принципы производителя : всегда читайте руководство по духовке. Большинство производителей говорят, чтобы калибровать раз в год.

· Объем производства : если вы делаете много досок, калибруете чаще. Больше досок означает больше износа и больше дрейфа.

Совет: проверяйте тепловой профиль каждую неделю. Проверьте скорость конвейера каждый день. Используйте правитель и секундомер для конвейера. Этот простой шаг может остановить большие проблемы.

Вот таблица, которая показывает, что влияет на частоту калибровки:

Вы должны использовать статистическое управление процессом (SPC) , чтобы наблюдать за калибровкой духовки. SPC позволяет записывать профили температуры со многими термопарами. Вы можете увидеть тенденции в пиковой температуре, времени замачивания и времени отчитывания. Это поможет вам обнаружить дрейф и сохранить ваш процесс устойчивым. Автоматизированные системы могут наметить эти цифры в режиме реального времени . Они предупреждают вас, если что -то не так, так что вы можете исправить это, прежде чем получить дефекты.

Необходима калибровка знаков

Вам нужно искать признаки, которую требует калибровка вашей печи. Вот наиболее распространенные признаки:

1. Вы видите дрейф температуры или неровное тепло более ± 5 ° C.

2. Духовка не следит за установленным профилем температуры.

3. Система управления нестабильна или показывает большие изменения.

4. Тесты повторяемости дают разные результаты, такие как изменение кривых температуры или качество припоя.

5. Вы видите больше дефектов или качественных проблем при приповке во время тестирования полной загрузки.

6. Испытания без нагрузки и полной нагрузки показывают различную температуру или теплопередачу.

7. Проверки технического обслуживания показывают изношенные детали или наращивание, которые повредили производительность.

Примечание. Если вы видите какой -либо из этих знаков, сразу же расписайте калибровку печи. Регулярная калибровка и техническое обслуживание сохраняют ваш процесс устойчивым, а ваши доски надежны.

Всегда внимательно следите за своим тепловым профилем. Если вы видите изменения, действуйте быстро. Это помогает вам остановить дорогостоящие дефекты и сохраняет вашу линию хорошо работать.

Профиль и SMT Профиль профиля профиля для рефлектовой печи

Источник изображения: Pexels

Инструменты профилирования

Вам нужны правильные инструменты, чтобы проверить профиль вашей духовки. Тепловой профилировщик дает вам точные данные о том, как ваша печь нагревает ваши доски. Эксперты отрасли рекомендуют многоканальные профилировщики, такие как серия KIC X5 или Bathrive . Эти инструменты измеряют температуру во многих точках на вашей плате, давая вам полную картину вашего профиля духовки SMT. Вы должны использовать профилировщики, которые могут обрабатывать высокое тепло и повторное использование. Прикрепите термопары для тестирования плат на ключевых местах. Убедитесь, что вы используете облегчение напряжения на проводах, чтобы они не выходили на свободу во время пробега.

Профилировщики помогут вам отслеживать скорости рампок, время замораживания и пиковые температуры . Вы можете использовать управляющие диаграммы, чтобы определить тенденции или дрейфы в вашем профиле. Даже недорогие данные Dataloggers могут помочь, но многоканальные профилировщики дают вам наилучшие результаты для современной электроники. Всегда проверяйте физическое состояние ваших профильных плат и термопалей, чтобы ваши данные были надежными.

Совет: используйте надежные инструменты профилирования вместо реальных производственных досок. Это защищает ваши продукты и дает вам повторяющиеся результаты.

Время над рефтовами

Время выше режни, также называемое временем над Liquidus (TAL) , является ключевой частью вашего профиля. Вы должны убедиться, что ваша припоя пая растает и дергает проводки и прокладки. Если тал слишком короткий, вы получаете слабые суставы. Если это слишком длинное, вы рискуете разрушить детали. Большинству паяных пастов нужно тал между 45 и 90 секунд , при температуре зоны отработка от 230 ° C до 250 ° C.

Чтобы проверять свой профиль каждую неделю, следуйте этим шагам:

1. Прикрепите термопары к вашей тестовой плате, используя припоя или эпоксидную смолу.

2. Используйте смягчение деформации, чтобы обеспечить безопасность проводов.

3. Поместите термопары в разных местах и в различных компонентах.

4. Запустите плату через духовку и запишите данные о температуре.

5. Проанализируйте тепловой профиль для скоростей рампа, пиковой температуры и TAL.

6. Сравните свои результаты с паяльными паяльными и компонентными характеристиками.

7. При необходимости отрегулируйте настройки выбоя и повторите проверку.

Вы всегда должны проверять свой профиль духовки SMT после любого изменения технического обслуживания или рецепта. Это сохраняет ваш процесс стабильным, а ваши доски надежны.

Ступени калибровки

Температурные зоны

Вы должны проверить каждую температурную зону в духовке выстроения, чтобы сохранить стабильный процесс. Начните с настройки теплового профилировки с несколькими термопарами. Поместите эти датчики в разные точки на тест PCB. Этот шаг помогает вам увидеть, нагревается ли каждая зона, как и ожидалось. Каждая зона должна соответствовать установленной температуре в пределах жесткого диапазона, обычно ± 2 ° C. Если вы найдете слишком горячую или слишком холодную зону, отрегулируйте настройки обогревателя. Повторите тест, пока все зоны не достигнут целевой температуры.

Вы также должны следить за общими проблемами во время калибровки печи. Иногда вы можете увидеть проблемы с тепловым профилированием , такие как зоны, не достигающие правильной температуры или нагрева слишком быстро. Эти проблемы могут вызвать слабые приподные суставы или запасные части. Чтобы исправить это, всегда используйте свои инструменты профилирования и проверяйте скорости наращивания, замачивания и охлаждения. Точная настройка профиля в каждой зоне помогает вам избежать дефектов и сохраняет ваши доски надежными.

Совет: документируйте настройки и результаты вашей зоны после каждой калибровки. Эта запись поможет вам обнаружить тенденции и решать проблемы быстрее в следующий раз.

Воздушный поток и конвейер

Скорость воздушного потока и конвейера играет большую роль в качестве качества отрабатывания. Неровный воздушный поток может вызвать горячие или холодные места, что приводит к плохой пайке. Вам нужно калибровать воздушный поток , чтобы горячий воздух шел равномерно через духовку. Используйте свой тепловой профилировщик снова. Прикрепите термопары к тесту PCB и запустите его через духовку. Посмотрите данные о температуре в режиме реального времени. Если вы видите большие различия между датчиками, отрегулируйте вентиляторы воздушного потока, пока тепло не растет равномерно.

конвейер Скорость контролирует, как долго ваш PCB остается в каждой зоне. Если конвейер движется слишком быстро, плата может не достигать правильной температуры. Если он движется слишком медленно, детали могут перегреться. Чтобы калибровать, установите скорость конвейера и запустите свой тест PCB. Проверьте тепловой профиль, чтобы увидеть, тратит ли плата достаточно времени в зоне режни. Отрегулируйте скорость по мере необходимости и повторите тест, пока не получите правильные результаты.

Вот простой пошаговый процесс для калибровки воздушного потока и конвейера :

1. Прикрепите термопары к тесту PCB в ключевых пятнах.

2. Подключите профилировщик, чтобы записать данные о температуре.

3. Определите свой целевой тепловой профиль.

4. Запустите духовку и наблюдайте за температурными показаниями.

5. Отрегулируйте вентиляторы воздушного потока, чтобы исправить горячие или холодные места.

6. Измените скорость конвейера, чтобы контролировать время в каждой зоне.

7. Повторите тест, пока не увидите равномерное нагрев.

8. Осмотрите припальные суставы, чтобы подтвердить хорошие результаты.

Примечание: всегда используйте тест PCB S, которые соответствуют вашим реальным доскам. Это делает вашу калибровку более точной и помогает вам избежать сюрпризов в производстве.

Анализ данных

После того, как вы собираете данные калибровки, вам необходимо тщательно проанализировать их. Начните с очистки ваших данных. Удалите любые дубликаты или плохие чтения. Этот шаг гарантирует, что ваши результаты надежны. Затем используйте свое программное обеспечение Profiler, чтобы построить кривые температуры. Ищите тенденции, такие как зоны, которые нагреваются слишком медленно или остывают слишком быстро.

Вы можете использовать расширенные методы, чтобы получить еще лучшие результаты. Некоторые инженеры используют модели нейро-фазза или нечеткую ассоциативную память, чтобы предсказать, как будет вести себя печь. Эти инструменты помогают вам контролировать процесс и принимать лучшие решения. Процесс аналитической иерархии (AHP) может помочь вам сравнить различные настройки и выбрать лучшие. Он использует матрицы суждений и проверки для последовательности, поэтому вы знаете, что ваш выбор имеет смысл.

Аналитика данных также помогает вам обнаружить проблемы, прежде чем они ухудшится. Отслеживая результаты калибровки с течением времени, вы можете увидеть, начинает ли зона дрейфовать или замедляется конвейер. Это позволяет вам решать проблемы на раннем этапе и сохранять стабильный процесс рефта. Хороший анализ данных поддерживает постоянное улучшение и помогает соответствовать отраслевым стандартам.

Совет: используйте диаграммы и графики, чтобы поделиться своими результатами с вашей командой. Визуальные данные облегчают точку зрения и объяснение ваших выводов.

Обслуживание и записи

Профилактическое обслуживание

Вам нужно позаботиться о своей печи , чтобы она хорошо работала. Хороший план технического обслуживания помогает остановить внезапные проблемы и сохранять калибровку правильно. Вот несколько ключевых вещей:

· Часто откалибровать датчики температуры , поэтому духовка нагревается правильно.

· Проверьте и изменяйте элементы отопления, чтобы сохранить тепло.

· Очистите камеру духовки, чтобы остановить пыль и неровное тепло.

· Позаботьтесь о системе охлаждения, чтобы детали не стали слишком горячими.

· Калибровать профили температуры часто для хорошей пайки.

· Научите работников, как использовать и заботиться о духовке.

· Записать все работы по техническому обслуживанию и калибровке.

Вы должны выполнять эти рабочие места по регулярному графику. В таблице ниже показано, когда выполнять каждую работу:

Совет: поддержание чистой духовки и в устойчивом месте помогает ей работать лучше и длиться дольше.

Документация

Вы должны записывать каждый раз, когда вы выполняете техническое обслуживание или калибровку в духовке. Держите журналы с температурными профилями, графиками и любыми изменениями, которые вы вносите. Положите калибровочные метки прямо на духовку, чтобы вы могли легко увидеть их. Сохраните свои записи в компьютерной системе, которая подключается к вашей программе качества. Это помогает вам пройти аудиты и показать, что вы следуете правилам.

Когда у вас есть аудит, вам нужно показать журналы, тепловые профили и инспекционные заметки . Используйте специальную калибровочную плату и сохраните ее данные на потом. Позаботьтесь о своей доске профиля 'Golden ', чтобы каждый раз получать одинаковые результаты. Цифровые записи позволяют легко найти и проверять ваши данные, что помогает сохранить ваш процесс устойчивым.

ПРИМЕЧАНИЕ. Если вы не ведут хорошие записи, вы можете провалить аудиты, потерять сертификаты и получить плохие припоры. Всегда держите свои записи актуальными.

Вы делаете свой SMT лучше, часто проверяя духовку. Если вы проверяете профиль каждую неделю, вы можете найти проблемы рано. Это помогает вашей духовке работать хорошо. Забота о своей духовке и записание того, что вы делаете, поможет вам достичь ваших качественных целей.

· Проверка профиля часто сохраняет тепло и находит проблемы, прежде чем они ухудшится.

· Забота о вашей духовке и профильной плате останавливает плохие данные и слабые суставы.

· Просмотр каждой части профиля означает, что вы получаете меньше ошибок и делаете меньше исправления.

· Сохранение профиля устойчивым помогает вашим устройствам дольше и делает клиентов счастливыми.

Если вы делаете эти вещи все время, ваша паячка работает хорошо, а ваши продукты всегда хороши.

Часто задаваемые вопросы

Как часто вы должны проверять свой профиль печи для рефтороза?

Вы должны проверять свой профиль каждую неделю . Это поможет вам внести небольшие изменения, прежде чем они вызовут большие проблемы. Еженедельные чеки сохраняют ваш процесс пайки стабильными и надежными.

Какие инструменты вам нужны для точного измерения профиля?

Вам нужен тепловой профилировщик с несколькими каналами. Прикрепите термопары к тестовой доске. Эта установка дает вам полный профиль температурных зон вашей духовки и помогает вам обнаружить любой дрейф.

Почему профиль меняется со временем?

Части внутри вашей духовки могут изнашиваться или испачкаться. Это может изменить то, как тепло движется через духовку. Регулярные проверки профиля помогут вам найти эти изменения на раннем этапе и сохранить свой процесс под контролем.

Что вы должны делать, если ваш профиль не соответствует цели?

Во -первых, просмотрите данные профилировщика. Отрегулируйте настройки духовки, такие как температура зоны или скорость конвейера. Запустите еще одну проверку профиля. Повторяйте, пока ваш профиль не сопоставит цель для вашей паяльной пасты и компонентов.

Можете ли вы использовать один и тот же профиль для разных досок?

Нет, вы не должны использовать один и тот же профиль для каждой платы. Каждая доска имеет разные части и макеты. Вам нужно создать уникальный профиль для каждого нового продукта, чтобы получить наилучшие результаты.
