| I.C.T PCB Печатная машина для паяльной пасты
Машина для печати паяльной пасты I.C.T PCB — это полностью автоматический принтер SMT, предназначенный для точного нанесения паяльной пасты в производстве электроники. Он решает распространенные проблемы, такие как ручная подача пасты и неравномерная очистка, с помощью интеллектуальной автоматизации. Этот автоматический принтер SMT с 7-секундным циклом печати и высокой повторяемостью обеспечивает контроль качества при сокращении затрат. Созданное для Индустрии 4.0, оно интегрируется с системами MES для мониторинга процессов в режиме реального времени, повышая производительность и сокращая время цикла. Широко используемый в бытовой электронике, автомобилестроении и промышленности LED, он поддерживает различные размеры PCB от 50x50 мм до 900x600 мм. Благодаря таким функциям, как автоматическая калибровка PCB и регулируемое давление ракеля, паяльный принтер SMT обеспечивает стабильные результаты. Опыт I.C.T в области комплексных заводских решений делает настройку простой и эффективной, помогая вам безопасно достичь максимального уровня автоматизации.
| Особенность
Машина для печати паяльной пасты I.C.T PCB обеспечивает максимальную точность с позиционированием повторения ±0,01 мм и точностью печати ±0,025 мм. Это гарантирует попадание паяльной пасты именно туда, где это необходимо, избегая дефектов компонентов с мелким шагом. В подвесном скребке арочного моста используются два высокоточных шаговых двигателя для стабильного контроля давления. Двусторонние направляющие обеспечивают устойчивость швабры во время работы. Обратная связь по давлению в реальном времени автоматически балансирует систему, создавая идеальные отложения пасты. Система технического зрения с одинаковыми кольцевыми лампами, подходящая для луженых, медных плат или плат FPC, четко идентифицирует маркировку. Эта установка также поддерживает печать клеем, что делает ее универсальной для различных процессов. В целом, это повышает качество и эффективность крупносерийного производства.
Система транспортировки в этом автоматическом принтере SMT использует уникальный ленточный конвейер для предотвращения застревания PCB. Скорость, управляемая двигателем, и точные остановки обеспечивают гибкие направления входа: слева направо или справа налево. Боковые зажимы и вакуумные насадки надежно удерживают PCB, обеспечивая плавный контакт с трафаретом. Трехосная платформа быстро настраивается с помощью двигателей с прямым приводом для обеспечения высокой точности. Программируемый подъем гарантирует, что PCB каждый раз достигает нужной высоты. Магнитные штифты и опорные блоки выдерживают коробление менее 1%. Эта установка поддерживает толщину PCB от 0,4 мм до 6 мм с возможностью автоматической настройки до 15 мм. Это стандарт SMEMA, обеспечивающий простую интеграцию линий, что делает весь процесс надежным и быстрым.
Очистка является ключом к качеству, и этот полностью автоматический принтер для паяльной пасты легко справится с этой задачей, используя варианты сухой, влажной и вакуумной печати. Уникальная система распыления равномерно очищает сверху вниз, экономя спирт и бумагу благодаря программному управлению. Специальный вытяжной двигатель обеспечивает сильный вакуум для эффективного удаления остатков. ПЗС-матрица и детали для очистки разделены, что обеспечивает легкий доступ. При необходимости возможна ручная очистка. Опциональная проверка трафарета использует компенсацию света для быстрого обнаружения грязных отверстий и автоматической очистки. Это предотвращает скопление пасты и гарантирует идеальный результат каждого отпечатка. Благодаря низкой частоте отказов импортных деталей, таких как подшипники NSK, техническое обслуживание минимально. Дизайн I.C.T сокращает время простоя, позволяя вам сосредоточиться на результатах.
| Спецификация
| Модель | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Размер кадра (мм) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB размер (мм) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Транспортное направление | Слева направо; Правый левый; Левый левый; Правильное правое | ||
| Система поддержки | Магнитный штифт/таблица вверх регулировку/опорный блок | ||
| Зажимная система | Боковой зажим (вакуумное сопло, автоматическое выдвижное давление Z является опцией) | ||
| Головка принтера | Две независимые моторизованные печатающие головки | ||
| Тип ракеля | Нержавеющая сталь (стандарт), пластик | ||
| Система очистки | Сухой, влажный, вакуум | ||
| Осмотр | 2D-осмотр (стандартный) | ||
| Источник питания | Переменный ток: 220±10%, 50/60 Гц, 3 кВт | ||
| Метод управления | Управление ПК | ||
| Измерение (мм) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Модель | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Размер кадра (мм) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB размер (мм) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Измерение (мм) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T продолжает работать над качеством и производительностью, спецификации и внешнего вида могут быть обновлены без особого уведомления.

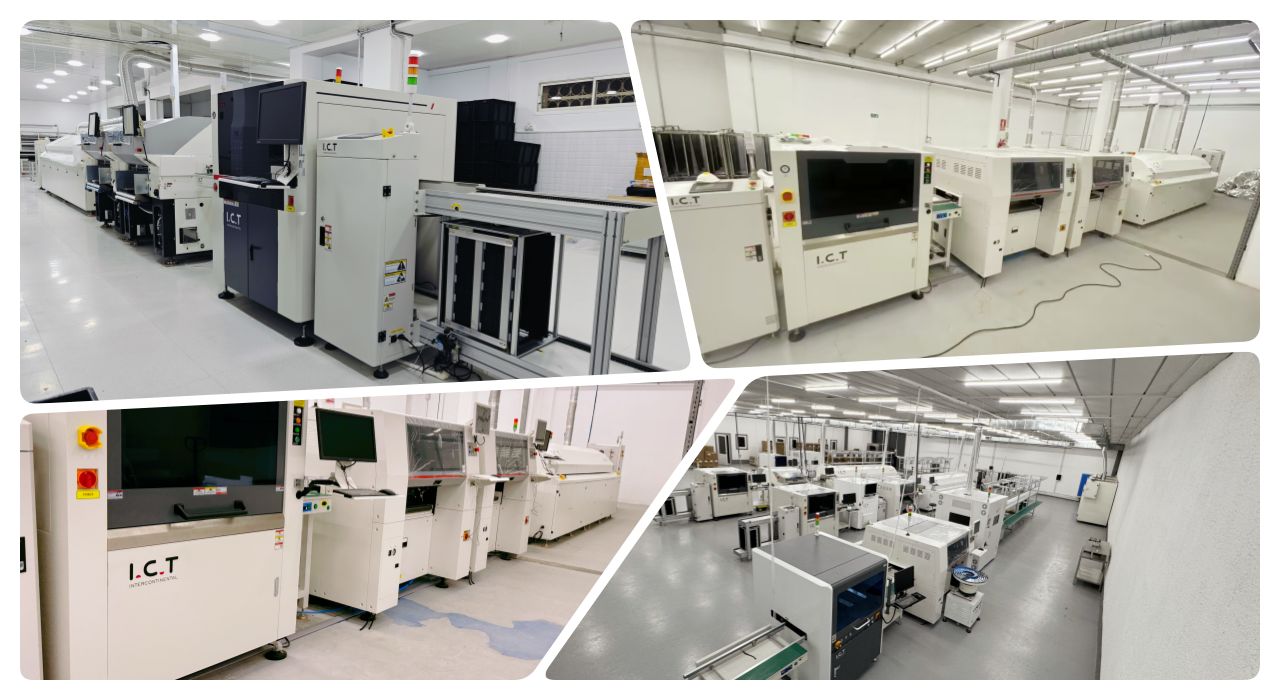

| SMT Список линейного оборудования
Наша высококачественная производственная линия PCBA оснащена современным оборудованием для эффективной и точной сборки PCB. Полностью автоматизированная линия SMT включает в себя загрузчик, автоматический принтер для точного нанесения паяльной пасты, машину для захвата и размещения компонентов для точного размещения компонентов, печь оплавления для надежной пайки и систему AOI для тщательного контроля дефектов. Эта высококачественная производственная линия PCBA обеспечивает бесперебойную работу, высокую надежность и низкую стоимость сборки SMT, отвечая разнообразным отраслевым требованиям.
| Название продукта | Назначение в строке SMT |
|---|---|
| PCB Конвейер загрузчик | Автоматически загружает в линию пустые PCB. |
| Прилив паяна принтера | Точно печатает паяльную пасту на контактных площадках PCB. |
| Выберите и поместите машину | Точно монтирует компоненты на PCB. |
| Речь в духовке | Расплавляет припой, образуя прочные соединения. |
| AOI машина | Осмотр паяных соединений и дефектов размещения. |
| SPI Машина | Проверяет высоту и качество паяльной пасты. |
| Оборудование для отслеживания | Записывает и отслеживает производственные данные: станок для лазерной маркировки /установщик этикеток/струйный принтер. |
| Видео кейса успеха клиента
В 2025 году компания I.C.T успешно поставила полную производственную линию SMT и линию DIP компании ODM в Саудовской Аравии. Два опытных технических инженера отправились на ближневосточный объект, чтобы обеспечить полную поддержку при установке и обучении. На видео показано, как команда настраивает машину для печати паяльной пасты PCB вместе с другим оборудованием, обеспечивая плавную интеграцию. Они руководили местным персоналом при эксплуатации, устранении неполадок и техническом обслуживании, охватывая все вопросы, от загрузки пасты до циклов очистки. Эта практическая услуга помогла клиенту быстро запустить производство и добиться высокой производительности при сборке бытовой электроники. Опыт инженеров позволил решить проблемы с настройкой на месте, укрепив доверие и позволив заводу уложиться в сжатые сроки. Глобальная приверженность I.C.T превратила сложный проект в успешный успех, доказав нашу преданность зарубежным партнерам.
| Сервисная и обучающая поддержка
I.C.T предлагает комплексные услуги, позволяющие поддерживать максимальную производительность вашей машины для печати паяльной пасты PCB. От первоначального анализа спроса и планирования программы до установки на месте наша команда обеспечивает установку с нулевым риском. Обучение охватывает эксплуатацию, оптимизацию процессов и безопасность, а также практические занятия для вашего персонала. Мы обеспечиваем круглосуточную удаленную поддержку и быстрое реагирование на проблемы, а также регулярное техническое обслуживание для продления срока службы оборудования. Дополнительные обновления, такие как автоматическая подача паяльной пасты или замкнутый контур SPI, легко интегрируются. Имея 8 филиалов по всему миру, мы локализуем решения для быстрой доставки. Наши инженеры, как и те, кто участвует в саудовском проекте, путешествуют по всему миру для индивидуального обучения. Такой комплексный подход снижает затраты и повышает эффективность вашего завода, делая I.C.T вашим надежным партнером с 0 до 1.
| Отзывы клиентов
«Инженеры I.C.T — профессионалы: они устранили проблемы с нашей линией за одну ночь во время установки на Ближнем Востоке.» — саудовский менеджер ODM. «Машина для печати паяльной пасты PCB всегда печатает идеально; она повысила нашу эффективность.» – клиент автомобильной отрасли, Европа. «Упаковка была на высшем уровне, после долгой доставки техника дошла в целости и сохранности.» – LED Производитель, Азия. «Их быстрые ответы на вопросы сэкономили нам недели — настоящим партнерам». – Компания Consumer Electronics Firm, США. Эти истории подчеркивают приверженность I.C.T качеству оборудования, квалифицированной поддержке и быстрому обслуживанию, которые обеспечивают бесперебойную работу производства.
| Сертификаты и стандарты
I.C.T имеет сертификаты CE, RoHS и ISO9001, что гарантирует, что наша машина для печати паяльной пасты PCB соответствует мировым стандартам безопасности и охраны окружающей среды. У нас также есть множество патентов на такие инновации, как системы очистки и средства контроля транспортировки, которые защищают наши технологии и доказывают надежность. Эти сертификаты подтверждают наши безотказные конструкции с использованием импортных деталей таких брендов, как Panasonic и NSK. Строгий контроль качества на каждом этапе гарантирует стабильную работу. Выбор I.C.T означает душевное спокойствие благодаря совместимому, экологически чистому оборудованию, рассчитанному на долгий срок службы.
| О компании I.C.T и нашей фабрике SMT
I.C.T, основанная в 2012 году, является глобальным партнером по производству электроники с более чем 25-летним опытом. У нас 89 сотрудников, в том числе 20 инженеров, на объектах площадью 12 000 м⊃2; в Дунгуане, Китай, а также 8 филиалов, обслуживающих более 1600 клиентов в 72 странах. Наши собственные исследования, разработки и производство сосредоточены на комплексных заводских решениях SMT, от сборки PCB до линий DIP. Быстрый рост обусловлен строгим контролем качества и надежной системой управления, тщательно проверяющей каждую машину. Мы подчеркиваем целостность, простоту и обмен ценностями, интегрируя Индустрию 4.0 для умных заводов. Такая установка обеспечивает надежность и высокую точность таких продуктов, как наш автоматический принтер SMT, поставляемых по всему миру с локализованной поддержкой. Присоединяйтесь к нашей сети для надежного роста.
