СКМ1-Д
SAMSUNG
| Количество: | |
|---|---|
| Компактное решение для размещения SMT

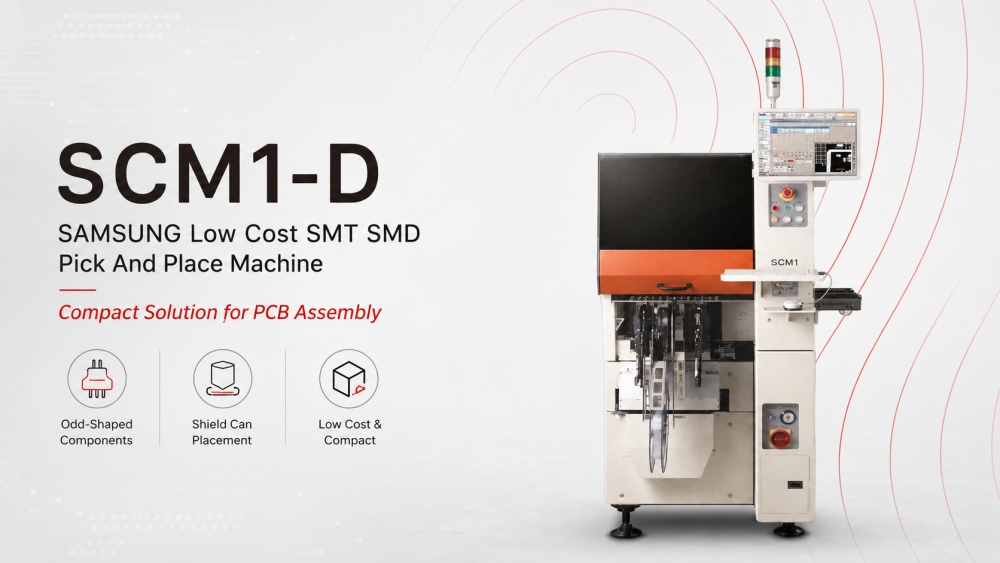

Недорогая машина для захвата и размещения SCM1-D SAMSUNG SMT SMD предназначена для сборочных предприятий PCB, которым требуется тонкое и практичное решение для размещения защитных банок и компонентов необычной формы. Он подходит для клиентов, которым нужна компактная машина с гибкими производственными возможностями и простым управлением. Машина поддерживает проверку размещения щита, использование смешанного питателя и дополнительную обрезку ленты. Его тонкий корпус помогает уменьшить линейную площадь SMT, что полезно, когда производственное пространство ограничено. Являясь недорогой SMT машиной для захвата и размещения, SCM1-D может помочь заводам выполнять размещение специальных компонентов без инвестиций в большой высокоскоростной монтажный станок. I.C.T также может поддерживать полное планирование линии SMT, установку, обучение и производственное тестирование.
| Введение модели
Высокоскоростная модель: чип-монтажник SM471Plus
SM471Plus — это высокоскоростной монтажный станок, используемый на производственных линиях SMT для стабильного и эффективного размещения компонентов. Он подходит для заводов, которым требуется быстрое размещение компонентов микросхем, небольших микросхем и деталей SMD общего назначения. По сравнению с простым недорогим оборудованием, SM471Plus больше ориентирован на скорость, баланс линии и стабильное массовое производство. Он может работать с принтером для паяльной пасты, SPI, печью для оплавления, AOI и обрабатывающими машинами PCB для создания полного процесса SMT. Для клиентов, которым требуется более высокая производительность после начала работы с недорогой машиной для захвата и размещения SCM1-D SAMSUNG SMT SMD, SM471Plus можно рассматривать как улучшенный вариант размещения для более крупных производственных нужд.
Гибкая среднескоростная модель: Гибкое крепление SM481Plus
SM481Plus — это гибкая машина для размещения SMT для клиентов, которым нужна скорость и ассортимент компонентов. Он может обрабатывать различные компоненты SMD и подходит для смешанного производства PCB. Эта модель часто используется, когда линейка продуктов включает бытовую электронику, платы управления, платы LED, платы питания или коммуникационные продукты. Его ценность заключается не только в скорости размещения, но и в стабильной работе, более простом переналадке производства и лучшей адаптации к различным моделям PCB. На заводе, использующем машину для захвата и размещения SMD для сборки PCB, SM481Plus может помочь повысить гибкость производства. I.C.T может оснастить эту машину системами печати, проверки, оплавления и обработки PCB в соответствии с процессом клиента.
SM482Plus Многофункциональное крепление
SM482Plus — это многофункциональная машина для размещения деталей, предназначенная для широкого применения. Он подходит для заводов, которым необходимо размещать различные типы компонентов на одной производственной линии. Эта модель полезна, когда клиенты производят продукты с более сложными спецификациями, более крупными компонентами или более разнообразными конструкциями плат. Он поддерживает стабильное размещение для многих приложений SMT и может использоваться вместе с другими машинами в полной линейке SMT. Для клиентов, сравнивающих SCM1-D с оборудованием более высокого уровня, SM482Plus является более выгодным вариантом, когда производство требует большей гибкости и возможностей размещения. Он может поддерживать сборку PCB в электронике, автомобильных деталях, промышленном управлении и других областях производства.
Решение DECAN L2 для длинных досок
DECAN L2 предназначен для производства длинных PCB и больших плит SMT. Он подходит для плат освещения LED, длинных плат управления, автомобильных плат освещения, промышленных плат и других продуктов, которым требуется большая площадь размещения. По сравнению со стандартными креплениями, DECAN L2 дает предприятиям большую гибкость, когда длина PCB становится ключевым требованием. Он может работать с принтерами для длинных досок, конвейерами, печами для оплавления и машинами AOI, образуя полную производственную линию. Для клиентов, которым требуется машина для захвата и размещения материалов SAMSUNG или решение Hanwha для досок особых размеров, DECAN L2 — хороший выбор. I.C.T может помочь спроектировать полную линию с учетом размера, мощности и планировки завода PCB.
| Спецификация
| Параметр спецификации | SCM1-D |
|---|---|
| Название продукта | SCM1-D Машина для захвата и размещения |
| Тип машины | Место расположения компонентов необычной формы |
| Приложение | PCB Сборка / Размещение защитной банки / Размещение компонентов нестандартной формы |
| Основная функция | Размещение защитных банок и компонентов специальной формы |
| Скорость | 2400 CPH, 1 шпиндель / 3000 CPH, 2 шпинделя |
| Структура | 1 портальный × 25 шпинделей |
| Дополнительная структура | 1 портальный × 1 шпиндель |
| PCB Размер | Мин. Д50 × Ш50 мм / Макс. Д295 × Ш250 мм |
| Ширина машины | 680 мм |
| Размер компонента | 1005 ~ □45 мм, В15 мм |
| Распознавание компонентов | Распознавание заднего освещения |
| Проверка размещения | Проверка размещения щитовой банки |
| Режим производства | Двухполосное смешанное производство |
| PCB Поддержка поверхности | То же PCB Производство верхней/нижней поверхности |
| Тип питателя | Смешанное использование электрического и пневматического питателя |
| SMT Дозатор Голова | Одно сопло и один SMT Дозатор |
| Ленточный резак | Встроенный резак для ленты, опционально |
| Фидер на этикетке | Необязательный |
| Основное преимущество | Низкая стоимость, компактный размер, гибкое размещение компонентов произвольной формы |
| Параметр | спецификации | HM520 HS |
|---|---|---|
| Модель | ХМ520 ХС | ХМ520 МФ |
| Тип машины | Высокоскоростной модульный монтажник | Многофункциональное модульное крепление |
| Конфигурация | 20 шпинделей × 2 портальных | 6 шпинделей × 2 портальных |
| Скорость размещения | 80 000 цен в час | 60 000 цен в час |
| Точность размещения | ±25 мкм @ Cpk ≥ 1,0, Чип | ±40 мкм при Cpk ≥ 1,0, чип / ±30 мкм при Cpk ≥ 1,0, IC |
| Диапазон компонентов | 0201 ~ □6 мм | 0402 ~ □55 мм |
| Размер машины | Д 890 × Г 2370 × В 1930 мм | Д 890 × Г 2370 × В 1930 мм |
| Основное преимущество | Высокоскоростное размещение компонентов чипа | Гибкое размещение смешанных компонентов |
| Рекомендуемое применение | Массовое производство мелких чип-компонентов | Производство с более широкими типами компонентов и более крупными деталями |
| HM520 MF | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Скорость размещения (оптимальная) | 78 000 цен в час | 40 000 CPH | 30 000 цен в час | 56 000 цен в час |
| Количество шпинделей | 10 шпинделей/головка (1 портал) | 6 шпинделей/головка (1 портальный) | 6 шпинделей/головка (1 портальный) | 6 шпинделей/головка (2 портала) |
| Точность размещения (чип) | ±40 мкм (0402) | ±40 мкм (0402) | ±40 мкм (0402) | ±28 мкм (03015) |
| Точность размещения (IC) | ±50 мкм | ±30 мкм | ±30 мкм | ±25 мкм |
| Диапазон компонентов | 0402 ~ □14 мм (В12 мм) | 0402 ~ □42 мм (В15 мм) | 0402 ~ □55 мм (В15 мм) | 0402 ~ □21 мм (В12 мм, до □55 мм опционально) |
| Макс. размер PCB (стандартный) | 510 х 460 мм | 460 х 400 мм | 740 х 460 мм | 510 х 460 мм |
| Макс. размер PCB (опция) | 610 х 460 мм | 1500 х 460 мм | 1200 х 510 мм | До 1200 x 460 мм |
| Емкость питателя (8 мм) | 120 шт. | 120 шт. | 120 шт. | 120 шт. |
| Система обзора | Летающее Видение | Сценическое видение | Сценическое видение | Летающее Видение |
| Больше SMT сопутствующих товаров
I.C.T обеспечивает полноценные высококачественные линии SMT за пределами машины захвата и размещения SMT . Наши комплексные производственные решения PCBA включают в себя вакуумные загрузчики для перемещения плат , , автоматические принтеры для точного нанесения паяльной пасты , многозонные печи оплавления для прочной пайки и передовые системы AOI для обнаружения дефектов. Эти машины слаженно работают в плотных и эффективных линиях. Эта установка обеспечивает высокую производительность, низкую стоимость и надежную работу для таких требовательных отраслей, как автомобилестроение, медицина, освещение и бытовая электроника. Платы выходят готовыми к реальному использованию. Мы предлагаем полное планирование и поддержку для создания вашей идеальной производственной системы SMT.
Недорогую машину для захвата и размещения SCM1-D SAMSUNG SMT SMD можно использовать вместе с другими производственными машинами SMT для формирования более полного процесса сборки PCB. I.C.T может предоставить загрузчик SMT, автоматический трафаретный принтер, машину SPI, конвейер PCB, монтажное устройство SMT, печь для оплавления, инспекционную машину AOI, маршрутизатор PCB и чистящую машину PCBA. Эти машины охватывают весь процесс: от загрузки PCB, печати паяльной пасты, проверки пасты, размещения компонентов, пайки, оптического контроля, снятия панелей и очистки. На заводах, использующих SCM1-D для размещения щитов или компонентов нестандартной формы, соответствующее оборудование должно быть тщательно подобрано. Хорошая линия SMT подобна команде: одна машина не может провести всю игру в одиночку.
| Название продукта | Назначение в строке SMT |
|---|---|
| Производственная линия SMT под ключ | Полностью автоматизированная отслеживаемая линия высокого класса SMT, Турция. |
| SMT загрузчик магазинов | Автоматически загружает в линию пустые PCB. |
| Automatic PCB трафарет Принтер | Точно печатает паяльную пасту на контактных площадках PCB. |
| SMT автоматический чип-монтажник | Точно монтирует компоненты на PCB. |
| SMD печь оплавления | Расплавляет припой, образуя прочные соединения. |
| PCB инспекционное оборудование | Устройства проверки SMT, такие как AOI, SPI, рентген и инспектор трафаретов. |
| Оборудование для отслеживания | Записывает и отслеживает производственные данные, такие как лазерная маркировочная машина PCBA. |
| Видео об успехах клиентов
I.C.T предоставил техническую поддержку Заказчику в Узбекистане, который построил крупный завод по производству электроники для компьютерных материнских плат, твердотельных накопителей, памяти и сопутствующей электронной продукции. От ранней стадии проекта до установки, отладки и производственного тестирования команда I.C.T тесно сотрудничала с заказчиком, чтобы обеспечить бесперебойную работу линий SMT и DIP. Линия SMT включала в себя трафаретный принтер I.C.T-5151, четыре установочные машины SMT, печи оплавления серии Lyra, системы обработки SPI, AOI и PCB. Линия DIP включала в себя линию ручной вставки, машину для вставки нестандартной формы JUKI, машину для волновой пайки I.C.T-Acrab350 и конвейерную систему. После тестирования Заказчик дал положительные отзывы об сервисе I.C.T, скорости реагирования и качестве оборудования.
| Сервисное обслуживание и поддержка обучения
I.C.T обеспечивает полную поддержку для клиентов, которые выбирают недорогой станок для захвата и размещения SCM1-D SAMSUNG SMT SMD или полную производственную линию SMT. Перед поставкой наша команда может помочь проверить размер PCB, тип компонента, производственную мощность, производственную площадь и технологический процесс. После доставки оборудования инженеры I.C.T могут оказать помощь в установке, настройке машины, настройке программного обеспечения, обучении программ, производственных испытаниях и обучении операторов. Для SCM1-D обучение может включать настройку размещения защитных контейнеров, использование устройства подачи, проверку размещения, использование опции резака ленты, ежедневное обслуживание и устранение основных неполадок. Мы также помогаем клиентам понять, как SCM1-D работает с принтерами, конвейерами, SPI, AOI, печами оплавления и другими машинами SMT.
| Отзывы клиентов
Многие Заказчики выбирают I.C.T, потому что мы поддерживаем не только поставку оборудования, но и реальную работу завода. Во время зарубежных проектов клиенты часто хвалят наших инженеров за четкое обучение, терпеливое общение и быстрое решение проблем. Они также дают положительные отзывы о качестве оборудования, стабильных испытаниях, тщательной упаковке и быстром послепродажном реагировании. Для проектов SMT быстрая поддержка очень важна, поскольку одна проблема с машиной может повлиять на всю линию. I.C.T поддерживает тесную связь с Заказчиком во время установки, пробного производства и раннего массового производства. Для клиентов, выбирающих машину для захвата и размещения компонентов нестандартной формы, эта поддержка помогает снизить риски проекта и делает запуск производства более плавным.
| Сертификаты и стандарты
I.C.T уделяет особое внимание безопасности продукции, контролю качества и долгосрочной надежности. Наше оборудование и линейные решения SMT могут соответствовать общим требованиям сертификации, таким как CE, RoHS, ISO9001 и соответствующим патентным документам. Эти сертификаты помогают клиентам оценить безопасность оборудования, производственный контроль и управление качеством на заводе. Перед отправкой I.C.T проверяет работу машины, электрические характеристики, внешний вид, аксессуары и защиту упаковки. При транспортировке за границу также очень важна стабильная упаковка, поскольку машина должна быть доставлена в целости и сохранности после перевозки на большие расстояния. Независимо от того, выбирает ли клиент SCM1-D, машину для укладки защитных банок или полную производственную линию SMT, I.C.T следует строгим процессам тестирования и качества перед поставкой.
| О компании и заводе I.C.T
I.C.T — универсальный поставщик заводских решений SMT с опытом работы с оборудованием SMT, DIP, нанесением покрытий, дозированием, пайкой, контролем и погрузочно-разгрузочным оборудованием PCB. У нас есть собственные научно-исследовательские, производственные, инженерные и сервисные команды. За прошедшие годы I.C.T быстро выросла и обслужила более 1700 клиентов в более чем 80 странах. Наша фабрика соблюдает строгие процессы управления качеством и машинного тестирования перед отправкой. Для клиентов, строящих новый сборочный завод PCB, I.C.T может обеспечить выбор оборудования, компоновку линий, планирование процессов, установку, обучение и долгосрочную техническую поддержку. С помощью недорогого устройства захвата и размещения SCM1-D SAMSUNG SMT SMD клиенты могут создать более гибкий процесс SMT для размещения специальных компонентов.
