Как низкие температуры и термоциклирование влияют на надёжность электроники и паяных соединений PCB?

Короткий ответ: паяное соединение разрушается не от самого холода, а от разницы температур и числа переходов между ними. Материалы платы, припоя и компонента расширяются и сжимаются по-разному, и каждый температурный цикл оставляет в соединении небольшую необратимую деформацию. После нескольких сотен или тысяч циклов она превращается в трещину. Холод добавляет к этому три отдельных риска: припой теряет пластичность, некоторые компоненты перестают работать в заявленных параметрах, а при возврате в тепло на плате выпадает конденсат.

Ниже разобрано, какие именно механизмы отвечают за отказ, как стойкость проверяют по стандартам, что можно сделать на уровне проекта платы и технологии пайки и что стоит запросить у контрактного производителя, если изделие будет работать при −40 °C, в неотапливаемом шкафу, на улице или на транспорте.

1. Почему паяное соединение разрушается при изменении температуры

Надёжность пайки определяется не прочностью припоя в момент изготовления, а его способностью выдерживать повторяющиеся деформации. В узле «плата — припой — компонент» одновременно работают три разных материала с разными коэффициентами теплового расширения (КТР), и именно это рассогласование задаёт ресурс соединения.

1.1 Разница коэффициентов теплового расширения (КТР)

Типовые значения, на которые опираются при расчёте:

Когда узел охлаждается от +25 до −40 °C, плата сжимается примерно на 0,1 %, а керамический корпус — почти не меняется. Припой вынужден «поглотить» эту разницу деформацией сдвига. При нагреве до +125 °C картина повторяется в обратном направлении, но с другой амплитудой, потому что выше температуры стеклования (Tg) FR-4 расширяется по оси Z в разы интенсивнее. Именно поэтому для изделий с широким диапазоном температур выбирают материал с высокой Tg (обычно 150–180 °C), а не стандартный FR-4 с Tg 130–140 °C.

1.2 Как меняются свойства припоя при низких температурах

Распространённое заблуждение — что «на морозе припой становится хрупким, как стекло». В реальности механизм сложнее и опаснее:

• Прочность растёт, пластичность падает. При охлаждении предел прочности припоя повышается, но способность к релаксации напряжений снижается. Напряжение, которое при комнатной температуре «рассосалось» бы ползучестью, накапливается в узкой зоне шва.

• Релаксация и ползучесть замедляются. Припои эксплуатируются при температуре, близкой к 0,4–0,6 от температуры плавления (для SAC305 — 217–220 °C). Холод уводит узел в режим, где время релаксации резко возрастает, и пластическая деформация локализуется в тонком слое у границы раздела.

• Ударные и вибрационные нагрузки складываются с тепловыми. Транспорт и уличная установка дают вибрацию, а охлаждённый припой хуже её гасит. Отказ приходит раньше, чем предсказывает один только расчёт термоциклов.

• Оловянная чума (аллотропное превращение). Для чистого олова теоретически возможно превращение β-Sn → α-Sn при температурах ниже примерно 13 °C. В современных сплавах процесс практически не реализуется за срок службы, но при выборе покрытий и сплавов без стабилизирующих добавок этот риск исторически учитывают.

1.3 Накопление усталости: почему 100 циклов не равно 1000

Для прогноза ресурса используют соотношение Коффина — Мэнсона и его уточнённые формы (в том числе модель Норриса — Ландсберга):

N_f = C · (ΔT)⁻ⁿ, где N_f — число циклов до отказа, ΔT — размах температуры, n — показатель, для паяных соединений обычно близкий к 2.

Практический вывод: увеличение размаха температуры в два раза сокращает ресурс примерно в четыре раза. Изделие, рассчитанное на 5 000 циклов при ΔT = 40 °C, при ΔT = 80 °C выдержит порядка 1 200 циклов.

Из той же модели следуют менее очевидные вещи:

• Выдержка (dwell) влияет не меньше амплитуды. Длительная стоянка при крайних температурах даёт напряжению время полностью реализоваться в необратимую деформацию. Быстрый «пробег» через экстремум переносится легче, чем длительная работа при постоянном перегреве или постоянном холоде.

• Скорость изменения температуры определяет, где возникнет трещина. Резкий переход (термоудар) смещает разрушение к хрупким материалам — корпусам керамики и стеклокомпозитам платы; плавный цикл даёт классическую усталостную трещину в припое по месту наибольшей деформации.

• Средняя температура цикла тоже важна. Цикл −40/+85 °C и цикл 0/+125 °C могут иметь одинаковую амплитуду, но разные последствия: во втором случае узел больше времени проводит выше Tg платы и в области интенсивной ползучести припоя.

Отсюда практический критерий для проектирования и приёмки: фиксировать не только «диапазон рабочих температур», но и сценарий — сколько циклов, с какой скоростью, с какой выдержкой, при какой влажности, и есть ли одновременная вибрация.

2. Что происходит с электронными компонентами на холоде

Стойкость изделия ограничивает не только паяный шов. Есть компоненты, у которых параметры на холоде выходят за допуск задолго до механического разрушения, а после пуска они создают дополнительную нагрузку на всю сборку.

2.1 Компоненты, наиболее чувствительные к минусовым температурам

• Алюминиевые электролитические конденсаторы. С ростом вязкости электролита при охлаждении ёмкость падает, а эквивалентное последовательное сопротивление (ESR) резко растёт. Типовые серии рассчитаны на −40 или −55 °C; при более низких температурах часть схем запускается с большим пусковым током и повышенными пульсациями.

• Литиевые аккумуляторы. Ёмкость и токоотдача падают, а заряд при отрицательной температуре приводит к осаждению металлического лития и деградации элемента. Поэтому для изделий с автономным питанием требуется либо подогрев, либо ограничение режима заряда.

• ЖК-дисплеи. Время отклика растёт, контраст падает; при −20…−30 °C изображение может не отображаться без подогрева.

• Кварцевые и MEMS-генераторы. Частотный уход увеличивается; если ТСХО/подстройка не предусмотрены, страдает связь и синхронизация.

• Реле и механика. Смазка густеет, возрастает усилие срабатывания, контакты замыкаются вяло — что даёт искрение и нагрев локальных зон платы.

2.2 Хрупкость полимеров, паяльной маски и корпусов

Ниже температуры стеклования полимерные материалы переходят в стеклообразное состояние: ударная вязкость падает, а модуль упругости растёт. Практические последствия — растрескивание паяльной маски и лакового покрытия при изгибе и вибрации, скалывание углов керамических компонентов, обрыв выводов и трещины в местах крепления. Если узел дополнительно залит компаундом или закреплён винтами, разница КТР между компаундом и платой добавляет собственную паразитную нагрузку.

2.3 Пуск «холодного» устройства: главный скрытый риск

Самый недооценённый сценарий — включение изделия, которое уже промёрзло. Плата и компоненты нагреваются от внутренних источников неравномерно и быстро: корпуса с высокой рассеиваемой мощностью разогреваются за секунды, а массивные полигоны и крепёж — за минуты. Возникает локальный градиент температур, который в десятки раз превышает «паспортный» ΔT цикла. Именно здесь появляются первые трещины в швах BGA и в керамических конденсаторах, и именно этот режим стоит прописывать в инструкции по эксплуатации: плавный прогрев или предпусковой подогрев вместо мгновенной подачи полного питания.

3. Влага и конденсация: второй фактор после температуры

Защита электроники от влаги — это не отдельная тема «для улицы», а прямое следствие работы в температурных циклах. Влага редко попадает в изделие сама по себе: её приносит перепад температур.

3.1 Как образуется конденсат и что происходит с платой

Узел, охлаждённый до −30 °C и внесённый в помещение с температурой +20 °C и влажностью 60 %, покрывается росой практически мгновенно: поверхность холоднее точки росы воздуха. То же происходит внутри шкафа при отключении обогрева, при открытии двери, при перевозке в неотапливаемом фургоне. Плёночная влага сама по себе не фатальна, но в сочетании с загрязнениями и напряжением она становится электролитом.

3.2 Электрохимическая миграция, дендриты и коррозия

• Электрохимическая миграция. Металл анода переходит в раствор и осаждается у катода в виде дендритов. Расстояния между проводниками уменьшаются, сопротивление изоляции падает, затем следует короткое замыкание.

• Коррозия открытых участков. Остатки флюса, активированные влагой, вызывают коррозию швов и контактных площадок; надёжность пайки снижается без видимых внешних признаков.

• КЗ под корпусами. Влага под BGA или под экраном практически не испаряется, поскольку цикл «нагрев — охлаждение» работает как насос. Отказ проявляется как плавающая неисправность.

• Поглощение влаги перед пайкой. Пластиковые корпуса накапливают влагу и при оплавлении «вспучиваются» (эффект popcorning). Уровень чувствительности к влаге (MSL) и время нахождения на участке регламентируются стандартом J-STD-033; после вскрытия влагозащитной упаковки срок ограничен, а перед пайкой может требоваться сушка.

3.3 Влагозащитные покрытия и герметизация

Основные защитные меры и их назначение:

Покрытия нормируются стандартами (в частности, IPC-CC-830 для квалификации конформных покрытий). Практическое правило: покрытие наносится на чистую плату и не заменяет отмывку. Активированные остатки флюса под покрытием дают коррозию и миграцию даже лучше, чем без покрытия, потому что влага в них удерживается дольше.

4. Как проверяют стойкость: стандарты и методы испытаний

Стойкость к температуре и влаге нельзя «доказать» описанием материалов — её подтверждают испытаниями. Ниже — методы, на которые ссылаются в технических требованиях чаще всего.

Как читать результаты испытаний при выборе поставщика:

• Уточняйте условия, а не только «число циклов». «Выдержало 1 000 циклов» без указания амплитуды, выдержки и критерия отказа не имеет смысла.

• Требуйте критерий отказа. Изменение сопротивления шва, сдвиг параметра или отсутствие видимых трещин при микрошлифе — это разные уровни строгости.

• Проверяйте, что испытывался именно ваш тест-объект. Результат для демонстрационной платы не переносится автоматически на изделие с другой толщиной, числом слоёв и корпусами.

• Учитывайте время. Термоциклирование — это недели лабораторной работы; для сжатых сроков часть сценариев подтверждают расчётом и ускоренными испытаниями, и это следует фиксировать в соглашении о качестве.

5. Конструктивные решения: плата, компоненты, запас прочности

Стойкость закладывается на этапе проекта. Ниже — меры, дающие наибольший эффект при работе в широком диапазоне температур и в условиях влажности.

5.1 Проектирование печатной платы

• Выбор материала. Для диапазонов с верхней точкой выше +105 °C и активными термоциклами применяют материалы с высокой Tg и сниженным КТР по оси Z, а не стандартный FR-4.

• Симметрия слоёв и меди. Асимметричная структура даёт изгиб («боу и твист») при нагреве, а вместе с ним дополнительную деформацию всех швов.

• Термические зазоры (thermal relief). Прямое подключение вывода к массивному полигону земли делает узел жёстким: медь «держит» температуру и не даёт шву деформироваться. Термобарьеры и тепловые разрывы понижают жёсткость.

• Расположение компонентов. Крупные и тяжёлые корпуса, керамические конденсаторы и матрицы BGA не следует размещать в зонах максимального градиента: у края платы, рядом с крепежом, над источниками тепла.

• Гибкость вместо жёсткости. В местах неизбежной концентрации напряжений помогает локальная развязка: гибкие выводы, шлейфы вместо жёстких перемычек, разделение платы на модули.

5.2 Компоненты и корпуса

• Керамические конденсаторы с гибкими выводами (soft termination) — стандартное решение против растрескивания при изгибе и термоцикле.

• Ограничение размеров MLCC. Больший типоразмер = большая абсолютная деформация корпуса, отсюда повышенный риск отрыва шва.

• Подзаливка BGA/CSP/безвыводных корпусов — снижает деформацию шаровых выводов при ΔT, но требует технологической проверки на опытной партии.

• Выбор компонентов по температурному классу. Промышленный (−40…+85 °C) и автомобильный (−40…+125 °C) диапазоны — не маркетинг, а разные материалы корпуса, электролиты и сплавы выводов.

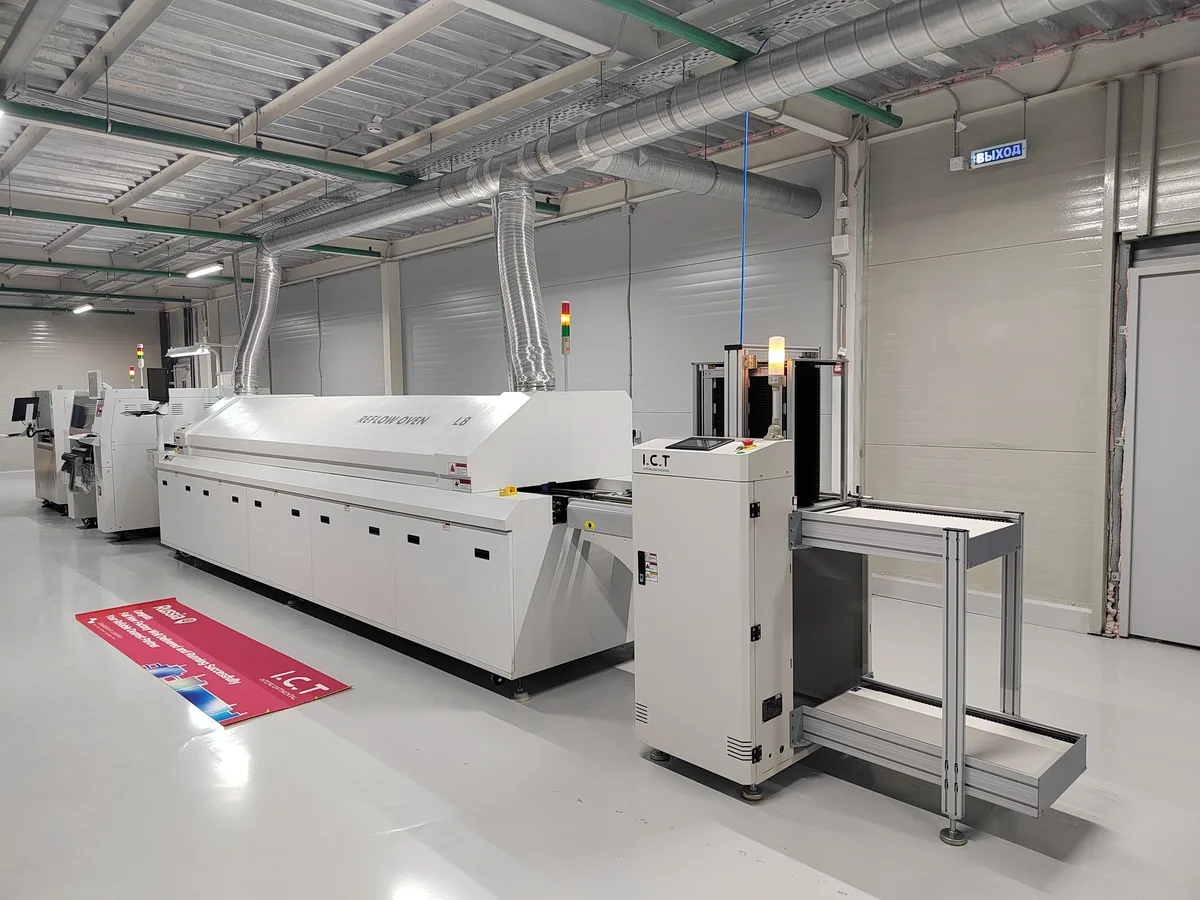

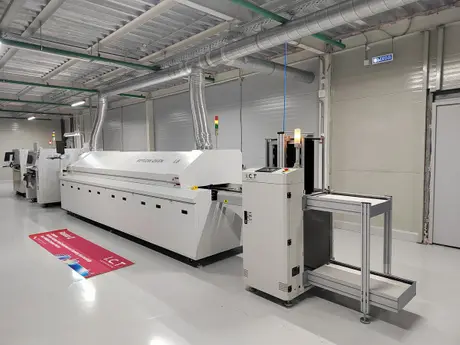

5.3 Профиль оплавления и технология пайки

Пайка определяет начальное состояние шва: наличие пустот, размер зерна припоя, количество интерметаллидов. Чем «жёстче» и неоднороднее шов, тем быстрее он разрушается в термоциклах. Практические ориентиры:

• Профиль под конкретную плату. Разная масса меди и разные типы корпусов требуют проверки профиля термопарами на реальной сборке, а не использования «универсального» профиля из паспорта печи.

• Равномерность по всей панели. Перегрев одной зоны и недогрев другой дают разное качество шва на одной плате — и разный ресурс.

• Смешанный монтаж. Для выводных и смешанных узлов, где требуется прогрев только в локальной зоне, применяют селективную пайку для выводных компонентов: она ограничивает тепловое воздействие на уже смонтированные SMD-компоненты и даёт воспроизводимые параметры шва.

• Отмывка. Остатки активированного флюса — прямой путь к коррозии и миграции во влажной среде. Требование по отмывке следует задавать, если изделие работает в циклах «холод — тепло» и во влажности.

6. Технологический контроль на производстве

Две сборки, изготовленные по одному проекту, могут иметь разный ресурс — разница возникает в процессе. Поэтому надёжность пайки контролируют не только на выходе, но и по ходу линии.

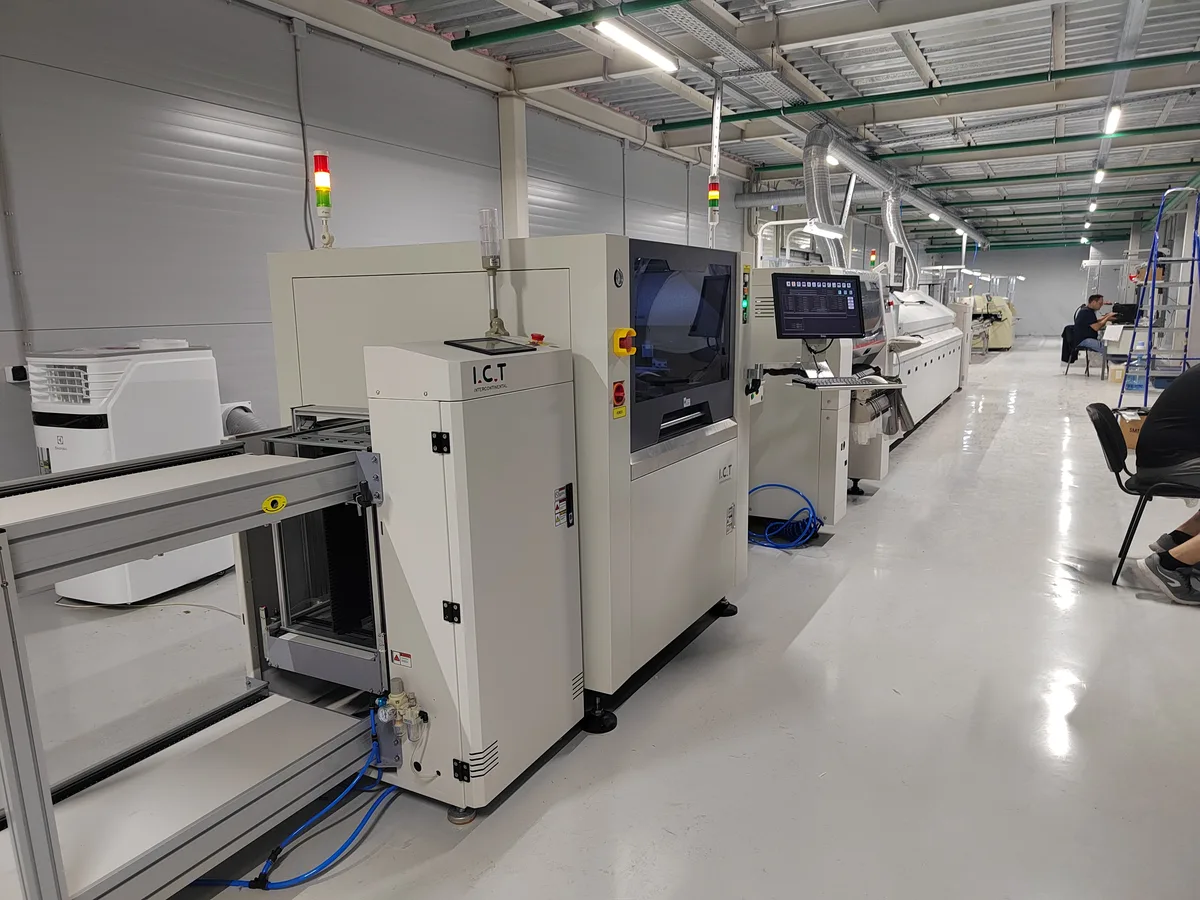

6.1 Параметры процесса, влияющие на ресурс соединения

• Точность дозирования пасты и стабильность печатного отпечатка: недостаток пасты даёт пустоты, избыток — шарики припоя и нависание.

• Стабильность установки компонентов по позиции и высоте: смещение уменьшает площадь шва.

• Профиль оплавления и фактическая температура на плате, а не на индикаторе печи.

• Состояние сопел, скорости и температуры при селективной пайке.

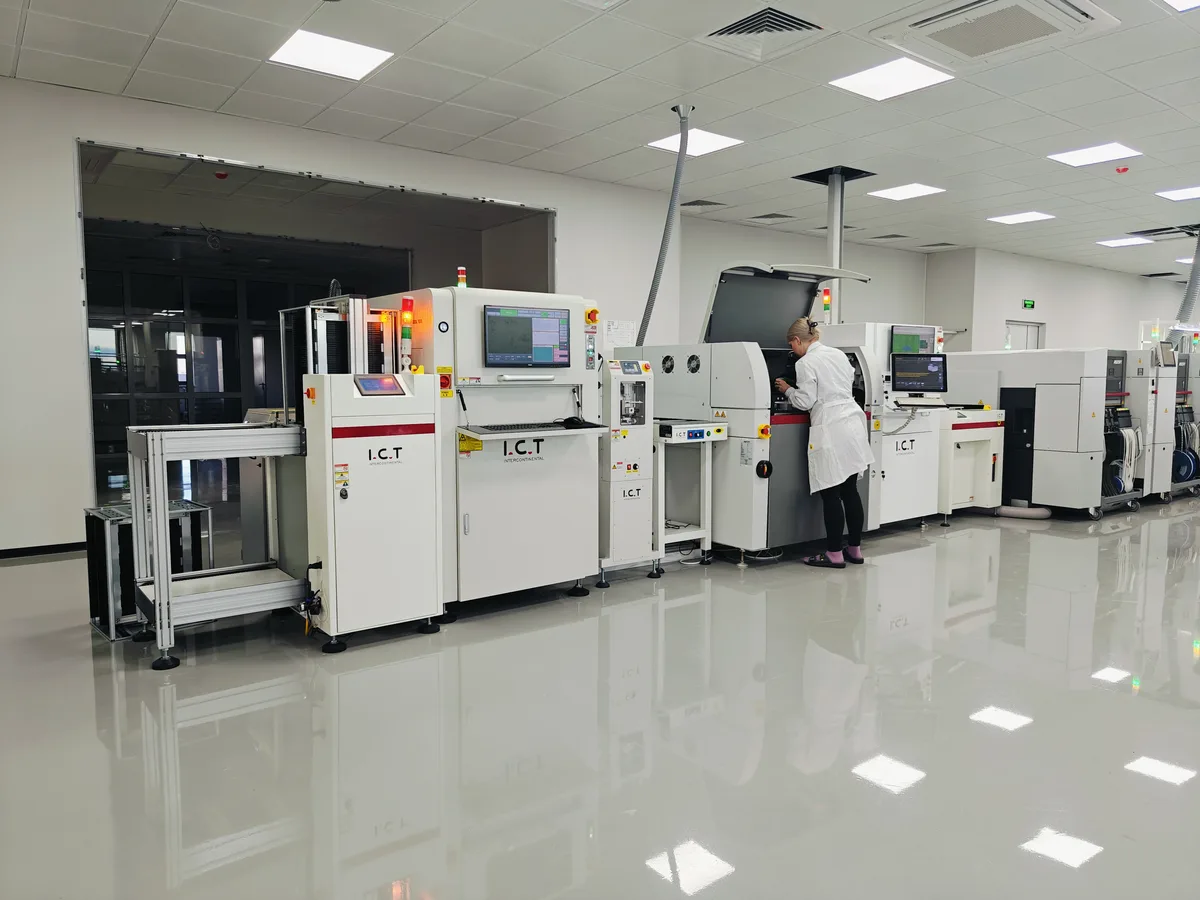

6.2 Контроль: от оптики до рентгена

• AOI и SPI — межоперационный контроль пасты и смонтированных компонентов; позволяют удерживать процесс в допуске, а не отсеивать готовую продукцию.

• Рентгеновский контроль — единственный практичный способ увидеть внутреннее состояние шаровых выводов BGA, пустоты и качество заполнения под корпусом. Логику выбора объёма контроля разбираем отдельно: когда нужен рентгеновский контроль BGA и скрытых паяных соединений.

• Микрошлифы и сдвиговые испытания на образцах-свидетелях (coupons) — самый информативный метод для оценки ресурса шва при термоцикле: видно место зарождения трещины и её тип.

• Электрический контроль и испытание под нагрузкой после термоциклирования — переходное сопротивление и стабильность параметров.

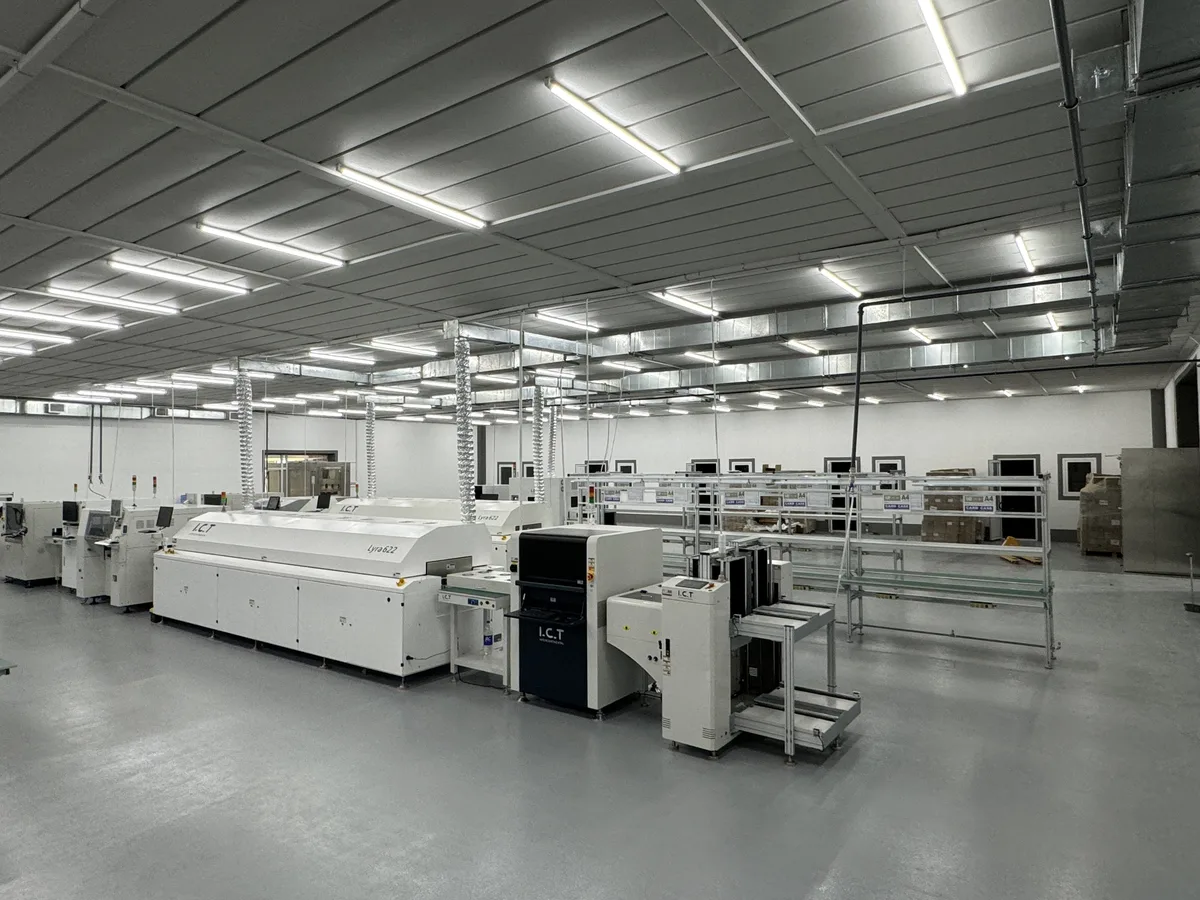

Важна и системная часть: воспроизводимость процесса на линии. Чем меньше ручных операций и чем стабильнее параметры оборудования, тем меньше разброс по ресурсу между партиями. Для серийных изделий с широким температурным диапазоном это обычно означает полностью автоматизированные линии SMT/SMD с принтером, установщиками, печью оплавления и системой контроля в едином потоке, а также обязательную проверку профиля на каждой новой сборке.

7. Эксплуатация, хранение и транспортировка

Значительная часть отказов «на холоде» связана не с конструкцией, а с правилами обращения с изделием.

• Акклиматизация перед вскрытием упаковки. Если изделие внесено с мороза, его нельзя сразу вскрывать и включать: конденсат образуется на самой плате. Нужно выдержать закрытую упаковку в помещении до выравнивания температуры.

• Контроль точки росы на складе и в шкафу. Осушитель, герметичная упаковка, датчики температуры и влажности дешевле, чем ремонт партии.

• Плавный прогрев вместо мгновенного пуска. Предпусковой подогрев, ступенчатый ввод питания, ограничение пусковых токов — меры, снижающие разовый градиент температур.

• Отсутствие циклических «отключений на морозе». Каждое включение-выключение при экстремальных температурах — это дополнительные циклы с максимальной амплитудой. Термостатирование шкафа часто продлевает жизнь изделия сильнее, чем замена компонентов.

• Периодический контроль после сезонных пиков. Для критичных узлов практикуют осмотр и измерение параметров после зимы: так выявляют зарождающиеся отказы до аварии.

8. Чек-лист для заказчика: что запросить у производителя

Ниже — вопросы, ответы на которые обычно определяют, будет ли изделие работать в холодном климате. Их стоит задавать до размещения заказа.

Нужна сборка, рассчитанная на термоциклы и влажный холодный климат?

Расскажите о вашем изделии: диапазон рабочих температур, число циклов, влажность, наличие вибрации, требования по влагозащите и контрольным операциям. Специалисты I.C.T подберут конфигурацию линии, профиль пайки и объём контроля под ваш проект, а также помогут сформировать корректные требования к испытаниям.

Частые вопросы

При какой температуре паяное соединение начинает разрушаться быстрее?

Единого порога нет: решает не абсолютная температура, а размах цикла и число переходов. Практически ускорение деградации начинается там, где узел регулярно выходит за пределы «комнатного» диапазона, то есть при циклах с амплитудой примерно от 40 °C и больше, а также при длительной работе выше температуры стеклования материала платы или ниже −40 °C, где припой теряет способность релаксировать напряжения.

Хрупкий ли становится припой при −40 °C?

Припой не становится «стеклянным», но меняет характер поведения: прочность растёт, а пластичность и скорость релаксации падают. В результате та же деформация, которую при +25 °C узел рассеивает ползучестью, при −40 °C накапливается в узкой зоне шва, и трещина развивается от границы раздела. Дополнительный вклад даёт вибрация, которая хуже гасится охлаждённым соединением.

Помогает ли влагозащитное покрытие от конденсата?

Да, но не полностью. Конформное покрытие предотвращает поверхностные токи, электрохимическую миграцию и коррозию под плёночной влагой, однако не спасает от залива или длительного воздействия воды и бесполезно поверх остатков активированного флюса. Наносить покрытие следует на отмытую плату, с маскированием разъёмов и контролем краёв.

Сколько термоциклов должно выдерживать изделие для холодного климата?

Это зависит от сценария эксплуатации, а не от географии. Оборудование в отапливаемом помещении с редкими включениями и уличный шкаф с суточными перепадами требуют разного ресурса. На практике задают число циклов, амплитуду, время выдержки и критерий отказа, а затем подтверждают их протоколом испытаний; ориентировочные расчёты по соотношению Коффина — Мэнсона дают лишь порядок величины.

Можно ли включать промёрзшее устройство сразу?

Лучше не включать: внутренние источники тепла прогревают плату неравномерно, и локальный градиент температур многократно превышает расчётный цикл, что даёт трещины в BGA и керамике. Правильный порядок — дать изделию акклиматизироваться в закрытой упаковке, а затем подавать питание плавно, при необходимости с предпусковым подогревом.
