Полностью SMT Решение для LED

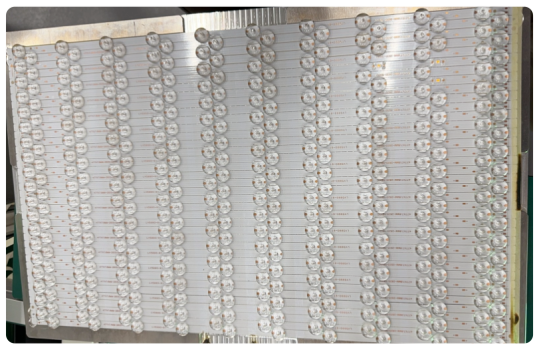

LED Lens PCBA Приложения

LED компоненты линзы являются критическими оптическими элементами, широко используемыми в современных системах освещения LED. В 2025 году приложения для линз LED процветают по нескольким отраслям из -за достижений в области оптического дизайна, миниатюризации и интеллектуальных технологий освещения.

Ключевые области применения:

• Общее освещение: LED Объектив с распределением Batwing уменьшает блики; Smart Dimmable Lines поддерживает управление IoT.

• Автомобильное освещение: линзы автомобильного класса выдерживают экстремальные температуры (от -40 ° C до 125 ° C) и поддерживают системы адаптивного движения (ADB).

• Дисплей подсветки: ультратонкие линзы света (<1,5 мм) усиливают эффекты HDR в Mini LED телевизоры и таблетки.

• Медицинское и сельскохозяйственное освещение: 450 нм синие линзы, используемые при эндоскопии; 660 нм красные линзы улучшают растение PPFD до 300 мкмоль/м⊃2;/с.

• Промышленная проверка: коаксиальные линзы (параллелизм ± 1 °) Увеличение машинного зрения для автоматического контроля качества.

Этим объективу часто требуются точность PCBA производственные процессы для соответствия строгим стандартам точности, долговечности и легкой однородности.

Свяжитесь с нами для LED Lens PCBA Solutions >>>

Глобальные случаи доставки успеха в LED Lens SMT Производство

I.C.T успешно передал LED Lens SMT производственные линии для нескольких глобальных клиентов, демонстрируя наши глобальные возможности доставки и инженерное совершенство.

Таджикистан - июнь 2024 г.

• В июне 2024 года I.C.T успешно доставлен и заказал полную производственную линию SMT для LED сборки объектива в Таджикистане, поддерживая производство DOB LED осветительных продуктов. Наша инженерная команда занималась полной установкой, калибровкой на месте и практической подготовкой для операторов и технического персонала клиента, обеспечивая немедленную массовую производство и надежную производительность.

Польша - ноябрь 2023 г.

• В ноябре 2023 года была реализована полная линия LED} SMT}, обслуживающая европейский рынок освещения. Эта линия была использована для производства DOB LED панельных светильников со строгими оптическими требованиями выравнивания. Опять же, инженеры I.C.T оказали сквозную поддержку-от установки оборудования до комплексного производственного обучения-заработав нашу роль в качестве доверенного технического партнера.

Получите индивидуальную линию линзы LED

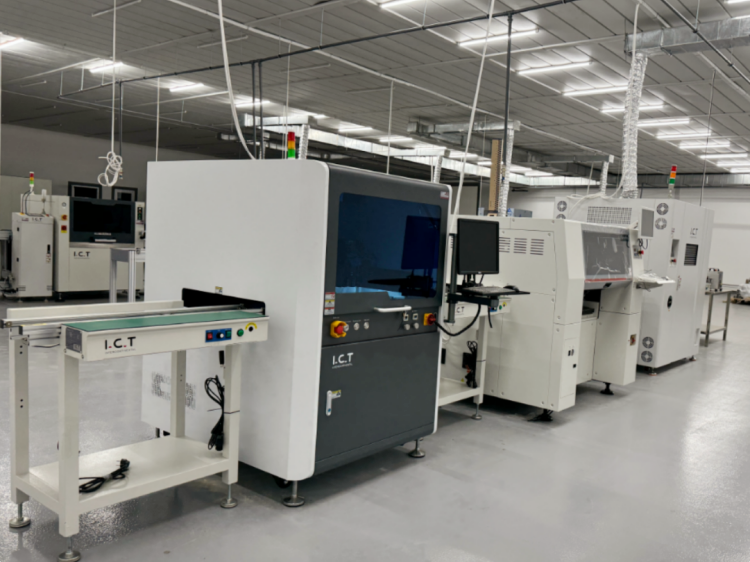

I.C.T полное решение для оборудования для LED

Фактическое производство LED панели световых продуктов в качестве примера: максимальный размер продукта составляет 510 мм * 330 мм; Согласно информации о продукте и фактических требованиях к процессу, клиент настраивает следующую программу, принимая во внимание трудности в производственном процессе и эффективности.

Процесс монтажа линзы: PCBA Spot UV -клей → монтаж линзы → ультрафиолетовое отверстие

• PCB Transfer ---------- ---------- Вход через PCB Конвейер

• Ультрафиолетовое распределение ------ ------ I.C.T Высокий диспенсер

• PCB Transfer ---------- ---------- Buffer Post-Dispensing

• Расположение объектива -------- --- ----- Многофункциональный набор микросхемы с индивидуальными кормушками и соплами объектива

• PCB Transfer ---------- ---------- между этапами процесса

• УФ-отверждение ----------- ---- ------- I.C.T УФ-отверстие с высокой энергией для быстрого затвердевания

• Охлаждение конвейер ------- ------- Окончательная передача для охлаждения перед хранением или вниз по течению процесса

Рекомендация персонала:

• 1 инженер

• 1 оператор

• 1 качественный инспектор (QC)

Регулируется в соответствии с производственными потребностями.

Видео: Обзор линии линзы и монтаж

LED Outlook индустрии линз в 2025 году

Рынок объектива LED продолжает расширяться, управляется:

• Mini & Micro LED Интеграция: объективы для дисплеев AR/VR, таблетки и телевизоры.

• Технологии Smart Lens: электрически настраиваемые линзы для адаптивного освещения.

• Усовершенствованный оптический дизайн: полное внутреннее отражение (TIR), гибридная оптика, объединяющая преломление и отражение.

Проблемы остаются, такие как:

• Зависимость от импортированных высококачественных материалов (например, силиконовый автомобильный класс).

• Проблемы с массовым производством доходности для микромасштабных линз.

Будущие тенденции:

• Интеллектуальный дизайн: A-A-Assisted Optical Simulation для сокращения циклов исследований и разработок.

• Устойчивость: биологические материалы PMMA и без ртути.

• Интеграция: объединение линз с датчиками и тепловым управлением.

Преодоление технических проблем в LED

Производство высокопрофессиональной LED сборки линз требует преодоления нескольких технических проблем на протяжении всего процесса SMT. I.C.T решает эти проблемы с помощью передовых технологий и многолетней отраслевой экспертизы, чтобы обеспечить постоянное качество и высокую доходность.

1. Точность размещения объектива

Во время процесса SMT точное размещение является критическим-как {[T22,]}, и оптические линзы должны быть установлены с точностью микрона на обозначенных PCB. Чтобы достичь этого, I.C.T использует высокопрофессиональные многофункциональные заезды чипа из Южной Кореи, оснащенные настраиваемыми соплами и специальными кормушками, специально предназначенными для обработки линзы LED. Это обеспечивает повторяющуюся точность размещения во всех подразделениях, особенно важных для таких продуктов, как DOB LED Панель.

2. Dispising Precision Glue Dispensing

Перед размещением объектива ультрафиолетовый клей должен быть распределен в точных количествах на PCBA в предварительно определенных положениях. Поведение и вязкость клея должно соответствовать жестким допускам к правильной адгезии и оптической производительности. Чтобы убедиться, что ультрафиолетовый клей предварительно нагревается на основе характеристик его TDS (технический лист данных) для оптимизации текучести.

I.C.T развертывает свои саморазвитые высокоскоростные, высокопрофессиональные дозирующие машины. Эти машины используют импульсные сигналы для управления пневматическими реактивными клапанами, обеспечивая равномерное, последовательное распределение клея даже на плотно упакованных или сложных платах.

3. Эффективное отверстие УФ

После размещения объектива ультрафиолетовое отверждение имеет важное значение для затвердевания клея и заблокирования объектива на месте. I.C.T разработала свою собственную высокоэнергетическую УФ-ламп, которая обеспечивает превосходную интенсивность и эффективность отверждения. Эта система особенно эффективна для лечения сложных клеев, таких как UV40, обеспечивая прочные, стабильные связи без ущерба для времени цикла или качества продукта.

Почему I.C.T?

По мере увеличения глобального спроса на расширенное LED освещение увеличивается, необходимость высокоэффективной, интеллектуальной и автоматизированной SMT производственные линии становится более срочной. I.C.T LED Lens SMT Производственное решение разработано для поддержки этой тенденции, обеспечивая высокую точность и надежность для каждого сценария приложения - от умных домов до автомобильных систем.

Нужна настраиваемое LED Lens SMT для вашей фабрики?
Контакт I.C.T Сегодня - ваш самый дорогой надежный партнер в LED технологии производства.
