Глобальный сдвиг в сторону энергоэффективности и систем интеллектуального освещения подтолкнул рынок освещения LED на передний план производства электроники. В основе этого преобразования лежит LED освещение PCBA (сборка печатной платы), что обеспечивает надежность, долговечность и оптимальную производительность.

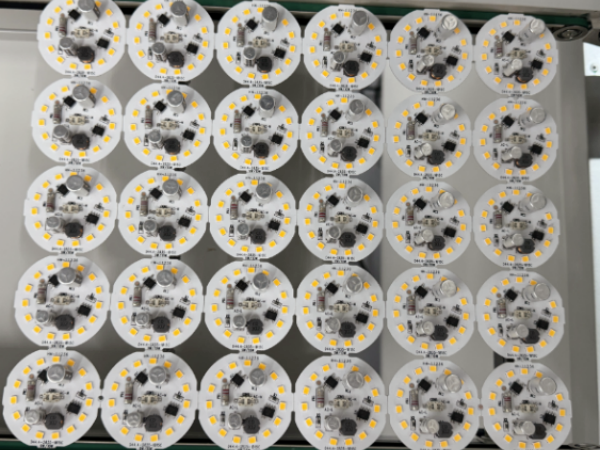

LED Bulb PCBA

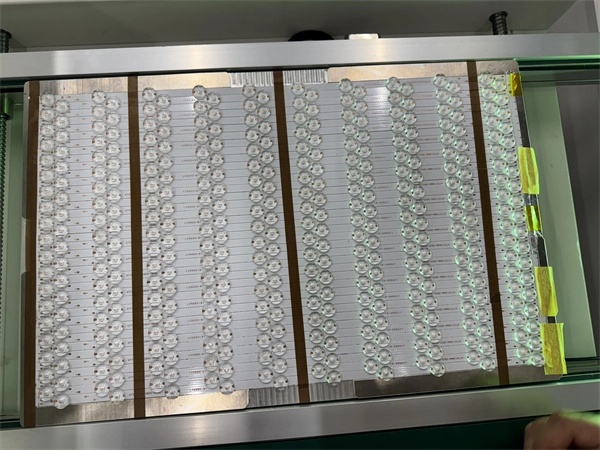

LED Lights PCBA
LED PCBA необходим для широкого спектра освещения, включая:
DOB LED PCBA (Driver-On-Board) : оптимизированная интеграция мощности для компактных и эффективных конструкций.
LED Lens PCBA: предлагает точный оптический контроль для уличных фонарей и архитектурного освещения.
Свет панели PCBA: разработан для равномерного освещения в коммерческих и жилых помещениях.
D СОБСТВЕННЫЙ ФОЛЬШЕ И БЛАВА PCBA: используется в высокоэффективном потолке и освещении общего назначения.
Streetlight PCBA: спроектирован для удовлетворения строгих требований к надежности на открытом воздухе.
Будь то уличные фонари, луковицы, слабые светильники или панели, качество и точность LED PCBA s напрямую влияют на продолжительность жизни продукта и энергоэффективность. Для производителей обеспечение высокой точковой PCBA очень важно для оставшихся конкурентоспособных в индустрии освещения LED.
Возьмите фактическое производство продуктов LED в качестве примера: максимальный размер продукта составляет 510 мм * 330 мм; Согласно информации о продукте, и фактических потребностей в процессе, для клиентов для настройки следующей программной строки с учетом трудностей в производственном процессе и эффективности.
Чтобы удовлетворить разнообразные потребности LED Lighting PCBA Производство , I.C.T предлагает полностью автоматизированное решение SMT с высокоскоростными, высокопроизводительными и очень гибкими параметрами конфигурации.
Печать паяла → Печать проверка → размещение компонентов → паянка для переиска → Оптическая проверка
Ультрафиолетовое распределение на PCBA → монтаж линзы → отверждение ультрафиолета
Приложение конформного покрытия на PCBA → УФ -инспекция → ультрафиолетовое отверждение
LED сборка лампочки → испытание на старение → окончательная упаковка
Правление Конвейер загрузчик ——————————————— PCB Загрузка
Прилив паяльной пасты - ——————————
PCB конвейер ———————————————— PCB Передача
SPI (осмотр паяльной пасты) ——————— Пеянскую проверку качества
Отказ конвейер ————————————— PCB Сортировка передачи
Выберите и место машины ————————— Расположение компонентов
конвейер ———————————————— PCB Передача
Реагиовая печь ——————————————— ДЛЯ ДОЛЕГО
Охлаждение конвейер ————————————— PCB передача охлаждения
AOI (автоматизированная оптическая проверка) ——— Оптическая проверка
Ng/ok Unloader ————————————— PCB Коллекция (проход/сбой сортировки)

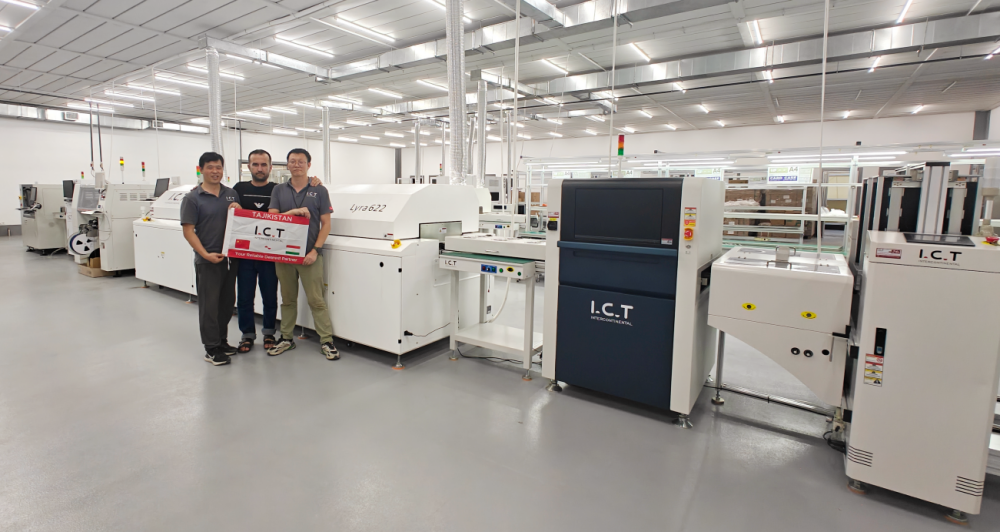

Основываясь на фабричных условиях и реконструкции клиента, мы оптимизировали производственную линию, чтобы минимизировать модификации основных линий электропередачи, трубопроводов воздуха и вентиляционных каналов. Обеспечивая эстетически приятный общий макет, мы также рассмотрели видимость для проходов для посетителей, позволяя клиентам четко наблюдать за производственной средой. В результате линия SMT, линия монтажа линзы, линия покрытия и LED Сборка лампочки были тщательно скорректированы и перемещены соответственно.
На основании конфигурации производственной линии и требований к продукту, распределение персонала для всей линии заключается в следующем:
Инженеры : 2
Операторы : 8–10 (SMT & Pating & Assembly)
Персонал контроля качества (QC) : 5 (SMT & Aboting & Assembly)
Фактическое количество персонала может быть гибко скорректировано в соответствии с конкретными типами продуктов и производственными требованиями.
| Полная конфигурация линии и оценка емкости | ||
| SMT Производственная мощность | LED Bulb PCBA | 800 ПК/ч |
| Streetlight PCBA | 250 шт/ч | |
| Свет панели PCBA | 2000 ПК/ч | |
| Светлы PCBA | 1000 ПК/ч | |
| Емкость линии покрытия | Streetlight PCBA | 200 шт/ч |
| LED емкость сборки лампы | LED Лампы | 1200–1500 ПК/ч |
| Требования к мощности | Максимальная мощность | 200 кВт |
| Эксплуатационная мощность | 54 кВт | |
| Окончательное энергопотребление зависит от фактического используемого оборудования | ||
| Совместимость продукта |
| |
| Общие размеры линии |
| |
Посмотрите, как I.C.T Automated SMT Line способствует будущему LED Производство:
LED Продукты часто представляют собой высокие требования к точности, надежности и разнообразной совместимости компонентов. I.C.T Smart Factory Solution непосредственно решает самые большие проблемы с производством в отрасли:
Расположение с высокой точностью (± 30 мкм) с использованием японских и корейских машин для выбора и места обеспечивает LED и линзы точно установлены на PCB s.
Чтобы обрабатывать различные размеры и формы компонентов, растворы с двумя машинами (Juki + Hanwha) позволяют эффективно обрабатывать как тонкие, так и громоздкие компоненты.
Прецизионные принтеры и кондиционирование пасты (потепление и центробежное смешивание) обеспечивают оптимальную печать трафарета и минимальные дефекты.
Печи Lyra622 предлагает однородные тепловые профили и мягкую теплопередачу для защиты чувствительных компонентов.
Постепенное наращивание в духовке и распределение горячего воздуха в малой петле минимизирует тепловой удар во время пайки.
Индивидуальные производственные линии соответствуют различным сложностям продуктов, балансировку затрат и производства.
Оснащенная SPI и AOI машины, линия обеспечивает постоянное качество продукта на каждом шаге.
Установка чистой комнаты после стандартов ISO 14644 с контролем температуры (24 ± 2 ° C) и влажностью (40–60%) обеспечивает оптимальные условия процесса.
Благодаря десятилетиям опыта в SMT технологии и LED Решения приложения, I.C.T привержен предоставлению надежных, локализованных услуг для клиентов по всему миру. Независимо от того, производите ли вы высокопроизводительные LED лампочки, панельные светильники или Smart Street Flights, наше полностью автоматизированное решение предлагает точность, масштабируемость и поддержку, необходимая для вывода рынка освещения.
