В мире высоких ставок, связанных с инфраструктурой 5G и передовым управлением температурным режимом, ограничения стандартных печей оплавления совершенно очевидны. Этим традиционным системам часто трудно обеспечить стабильные результаты, особенно когда им приходится работать с большими и тяжелыми радиаторами, которые могут весить до 10 кг, или с хрупкими миниатюрными компонентами, встречающимися в радиочастотных модулях.
В I.C.T мы осознали эти проблемы и разработали полностью индивидуальные решения для пайки оплавлением, которые предназначены для их решения.
Благодаря прецизионному многозонному нагреву, прочной сетчатой ленточной транспортировке и тщательно оптимизированным профилям наши системы обеспечивают равномерное распределение температуры, надежные паяные соединения и повышенную производительность. Будь то огромные требования к мощным радиаторам или чувствительность, необходимая для сборок 5G, наши решения обеспечивают непревзойденную производительность и надежность.

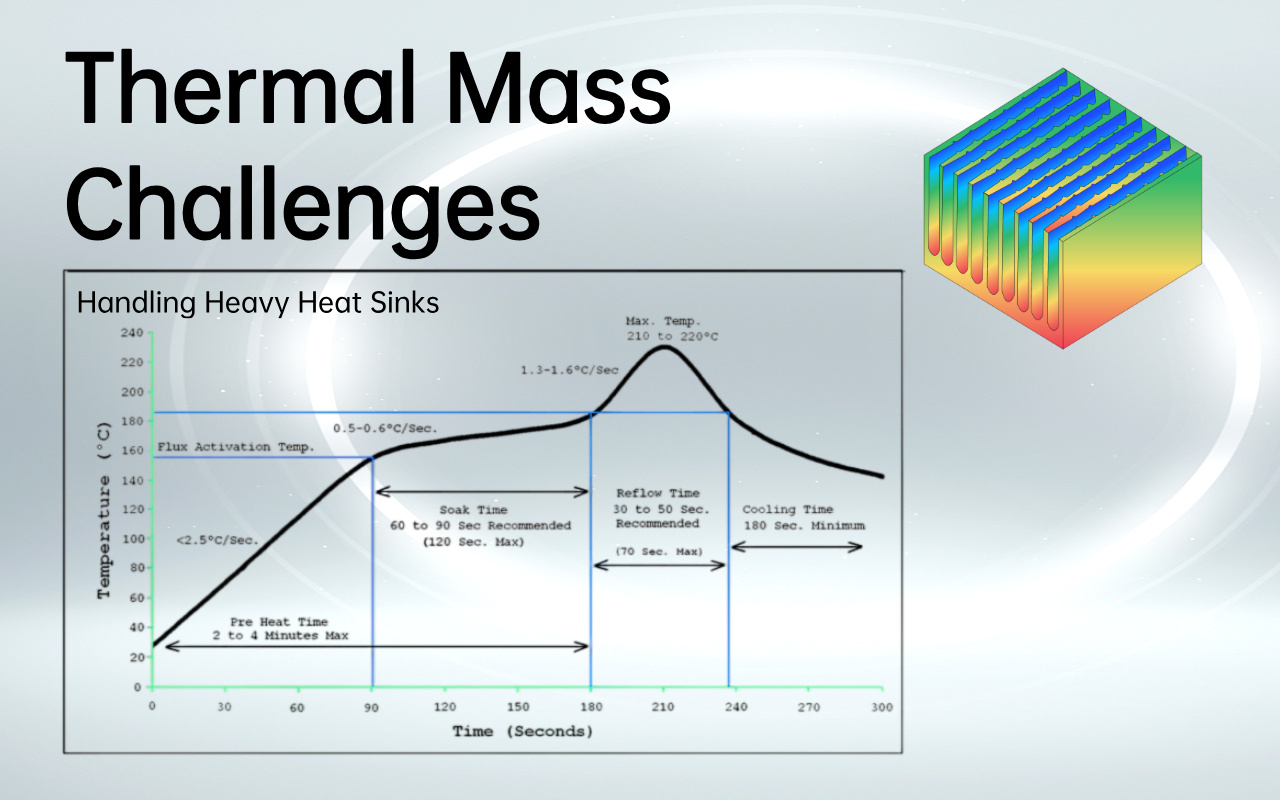

Радиаторы, необходимые для базовых станций 5G, — это не просто компоненты — это огромные, тяжелые конструкции, вес которых часто достигает 10 кг и более. Эти тепловые гиганты, оснащенные плотными массивами ребер и прочными алюминиевыми или медными основаниями, предназначены для рассеивания огромного тепла, выделяемого современными системами.
Однако такая высокая тепловая масса представляет собой серьезную проблему в процессе пайки оплавлением. Обычные печи оплавления с трудом справляются с равномерным нагревом таких тяжелых конструкций.
Результат? Разочаровывающая задержка в повышении температуры, вызывающая неравномерный нагрев по всему узлу.
В некоторых участках может быть недостаточно тепла для правильного оплавления, в то время как в других существует риск перегрева, что приводит к холодным соединениям в одной секции и чрезмерному нагреву в другой.
Этот дисбаланс не только ставит под угрозу целостность паяных соединений, но также ослабляет механические и тепловые характеристики всей сборки, по сути сводя на нет назначение самого радиатора.
Традиционные конвейерные системы, которые перемещают продукцию через печи оплавления (обычно рельсовые (штыревые) цепные конвейеры), предлагают лишь минимальную поддержку, захватывая края продукта или приспособления. Хотя эта установка может работать для легких компонентов, значительный вес радиатора массой 10 кг создает другую проблему.
Со временем огромный вес и нагрузка от теплового расширения могут привести к изгибу или деформации рельсов, что приведет к перекосу продукта. Такое несоосность увеличивает риск повреждения самой сборки, а также нарушает хрупкий баланс, необходимый для правильной оплавления.
Кроме того, поддержка только по краям значительно повышает вероятность провисания в центре радиатора во время высокотемпературной фазы. Это, в свою очередь, может привести к нестабильному нагреву, что еще больше поставит под угрозу процесс пайки и общую производительность компонента.
Эволюция технологии 5G открыла эпоху все более компактных и сложных радиочастотных модулей с высокочастотными компонентами, которые столь же чувствительны к изменениям температуры, как и к физическому обращению. Стандартные печи оплавления, особенно с меньшим количеством зон нагрева, с трудом поддерживают строгую однородность температуры, необходимую для этих миниатюрных мощных элементов.
В идеале колебания температуры должны удерживаться в узком диапазоне ±1–2°C; однако большинство традиционных духовок в этом отношении не справляются. В результате отклонения температуры приводят к множеству проблем, включая коробление компонентов, пустоты при припое или неспособность соединений полностью оплавиться.
В долгосрочной перспективе эти несоответствия температур ставят под угрозу надежность и производительность компонентов 5G при работе на высокой мощности, что может привести к дорогостоящему ремонту, простою или даже полному отказу системы. В этой отрасли с высокими требованиями, где точность и надежность имеют первостепенное значение, такие проблемы недопустимы.
Значительная тепловая масса крупных радиаторов требует точного и продолжительного процесса нагрева для обеспечения равномерного распределения температуры. Традиционные системы оплавления часто терпят неудачу, неспособные выдержать огромные тепловые нагрузки этих компонентов. Чтобы добиться равномерного нагрева по всей сборке, мы рекомендуем использовать печи оплавления как минимум с 10 зонами нагрева, хотя в более сложных случаях необходимо от 12 до 24 зон.
Эта многозонная конфигурация обеспечивает постепенное, контролируемое изменение температуры, исключающее точки перегрева и холода, гарантируя, что радиаторы, часто весом до 10 кг, будут достигать постоянной температуры по всему периметру. Тщательно управляя фазами выдержки и оплавления, мы гарантируем, что термическое напряжение будет сведено к минимуму, а паяные соединения достигнут оптимальных механических и термических характеристик.
В отличие от жестких требований к радиаторам, компоненты 5G представляют собой другой набор проблем, особенно их чувствительность к изменениям температуры. Эти миниатюрные высокочастотные элементы требуют чрезвычайно точного контроля температуры, чтобы избежать теплового удара и обеспечить долгосрочную надежность.
Наши системы оплавления, изготовленные по индивидуальному заказу, включают в себя ПИД-регулирование по зонам в сочетании с обратной связью от термопар в реальном времени, что позволяет адаптировать скорость нарастания, пиковые температуры и время выдержки для каждой секции сборки. Это позволяет нам защитить хрупкие кристаллы и высокочастотные межсоединения от перегрева, обеспечивая при этом полное смачивание припоя по всей плате. Благодаря этому точно настроенному управлению мы гарантируем, что радиочастотные модули 5G сохраняют свою структурную целостность и производительность даже в условиях высокой мощности.
И большие алюминиевые радиаторы, и сложные платы 5G значительно выигрывают от контролируемой атмосферы, позволяющей минимизировать окисление паяных соединений. Присутствие кислорода в среде оплавления может привести к окислению, ухудшающему качество и долговечность паяных соединений. Чтобы решить эту проблему, мы интегрируем азотную атмосферу в наши печи оплавления, обеспечивая контролируемую среду с низким содержанием кислорода, которая снижает окисление без чрезмерного потребления азота.
Наши системы включают в себя герметичные камеры и анализаторы кислорода для поддержания низкого уровня содержания кислорода (частей на миллион), улучшая внешний вид суставов и устойчивость к коррозии. Такой подход не только улучшает эстетические качества паяных соединений, но и способствует долговечности и надежности готового изделия, будь то радиатор или высокоточный модуль 5G.

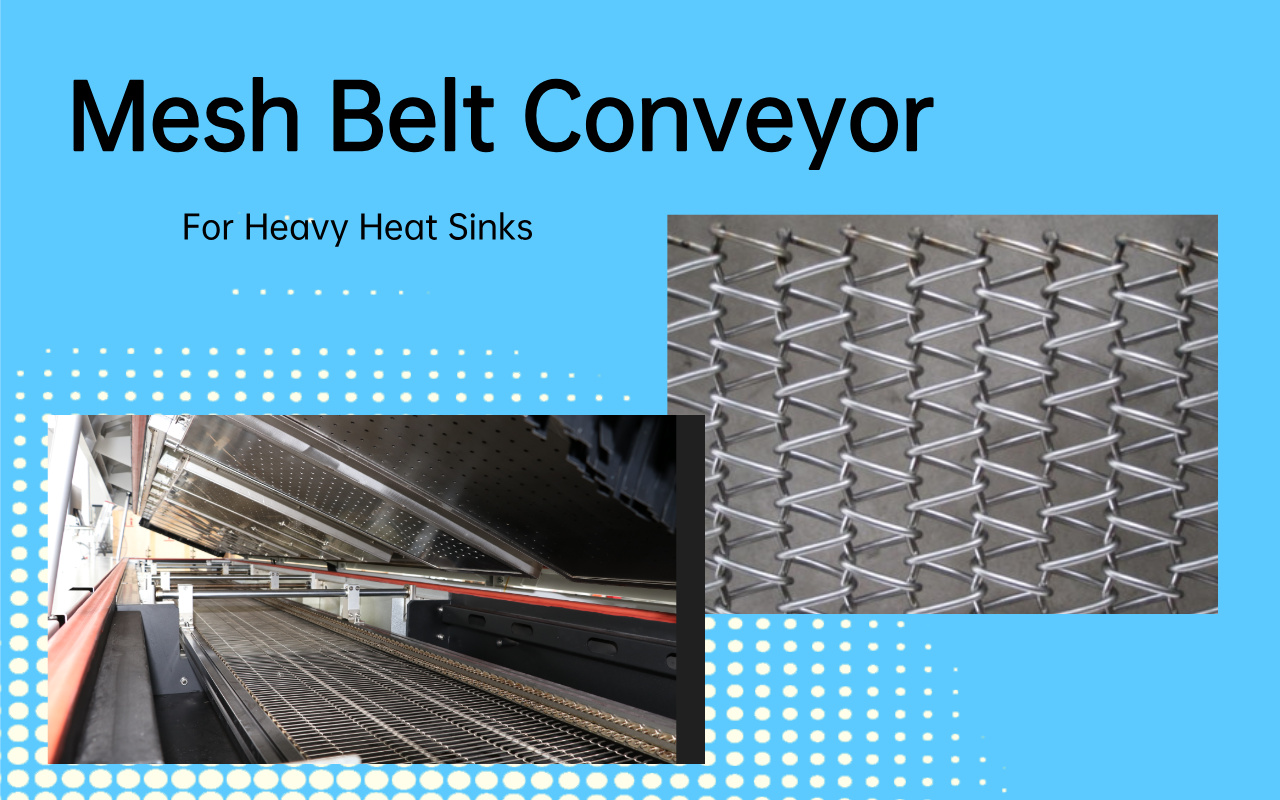

Традиционные системы рельсовых конвейеров, хотя и широко используются, часто плохо подходят для пайки тяжелых теплоотводов. Эти рельсовые системы обеспечивают минимальную поддержку и уязвимы к деформации под весом крупных и тяжелых компонентов, подобных тем, которые используются в базовых станциях 5G. Напротив, мы заменили эти стандартные конвейеры усиленной сетчатой лентой из нержавеющей стали, специально разработанной для обеспечения поддержки по всей поверхности.
Этот изготовленный по индивидуальному заказу сетчатый ремень равномерно распределяет нагрузку на радиаторы весом более 10 кг, обеспечивая их стабильность на протяжении всего процесса оплавления. Прочная конструкция предотвращает провисание или деформацию даже при одновременной обработке нескольких тяжелых узлов и гарантирует плавный и надежный переход через каждую температурную зону. Благодаря этому нововведению мы устраняем риск перекоса, обеспечивая идеальное выравнивание радиаторов для оптимальной производительности пайки.
Стандартные конвейерные двигатели, подвергающиеся постоянным тяжелым нагрузкам, часто останавливаются или преждевременно изнашиваются, что приводит к задержкам производства и простою оборудования. Чтобы решить эту проблему, наши системы, изготовленные по индивидуальному заказу, включают в себя приводные двигатели увеличенного размера с высоким крутящим моментом в сочетании с модернизированными коробками передач. Эти мощные двигатели спроектированы так, чтобы выдерживать значительный вес крупных радиаторов, сохраняя при этом постоянную скорость и крутящий момент.
Благодаря регулируемой скорости в диапазоне 300–2000 мм/мин наша система обеспечивает точную, плавную и надежную транспортировку. Эта установка для тяжелых условий эксплуатации сводит к минимуму вибрацию, которая может повредить паяльную пасту или сместить изделие, что в конечном итоге гарантирует бесперебойность процесса пайки и соответствие конечного результата самым высоким стандартам качества.
Для достижения равномерного нагрева больших радиаторов требуется нечто большее, чем просто мощные конвейеры — для этого требуется усовершенствованная установка печи оплавления. Объединяя 10 или более независимо контролируемых зон (как сверху, так и снизу), наши системы создают ступенчатый тепловой профиль, который постепенно повышает температуру узла радиатора. Эта расширенная фаза выдержки обеспечивает лучшее выравнивание тепла по всей массе, обеспечивая одновременное достижение идеальной температуры оплавления всем радиатором.
Такое тщательное и контролируемое изменение температуры уменьшает распространенные дефекты, такие как пустоты или недостаточное смачивание, которые особенно проблематичны на больших поверхностях, таких как радиаторы. Обеспечивая точный контроль над каждым этапом термического процесса, наши многозонные системы обеспечивают высочайшее качество и надежность паяных соединений, даже для крупных, термически требовательных компонентов.
Модули 5G, имеющие решающее значение для основы беспроводной связи следующего поколения, содержат множество крошечных компонентов, таких как конденсаторы, фильтры и устройства MMIC, каждый из которых имеет свою собственную температурную чувствительность. Эти миниатюрные высокочастотные детали требуют исключительно точного контроля температуры в процессе пайки. Стандартные печи оплавления с их более широкими температурными профилями просто не могут удовлетворить строгие требования, предъявляемые к компонентам 5G.
Чтобы решить эту проблему, мы настраиваем наши профили оплавления по зонам, адаптируя скорость изменения температуры (обычно устанавливаемую на небольшую величину 1–2 °C/с), чтобы гарантировать, что каждый компонент достигает своей точки ликвидуса без перегрева соседних чувствительных областей. Такой точно настроенный подход гарантирует целостность каждого компонента, от самого маленького конденсатора до самого сложного радиочастотного элемента, сохраняя их работоспособность на протяжении всего срока службы модуля 5G.
В сборках продуктов 5G даже малейшая температурная ошибка может привести к необратимому повреждению чувствительных радиочастотных компонентов, которые определяют производительность системы. Чрезмерные температуры или длительное воздействие могут вызвать деградацию материала, например расслоение или выделение газа, что напрямую влияет на надежность и функциональность радиочастотных устройств. Чтобы снизить этот риск, мы используем тщательно сбалансированную комбинацию принудительной конвекции воздуха и дополнительных креплений с центральной опорой в наших печах оплавления.
Такой подход обеспечивает равномерное распределение тепла при сохранении жесткого контроля температуры, особенно вокруг самых деликатных компонентов. Крепления центральной опоры предотвращают любую деформацию или смещение, которое может привести к смещению, а конвекционная система обеспечивает постоянный тепловой поток, сохраняя целостность радиочастотных компонентов во время процесса оплавления. Такое внимание к деталям гарантирует безупречную пайку модулей 5G, избегая термических повреждений и обеспечивая высочайшие стандарты производительности.
Компоненты, используемые в инфраструктуре 5G, особенно в базовых станциях, должны выдерживать годы строгой эксплуатации. Со временем эти устройства будут подвергаться термоциклированию, вибрации и различным уровням влажности, и все это может способствовать преждевременному выходу из строя, если не принять меры в процессе производства. Чтобы обеспечить долгосрочную надежность, мы уделяем особое внимание созданию прочных паяных соединений, способных выдерживать такие суровые условия.
Наш точный контроль профиля во время оплавления в сочетании с обработкой азотом сводит к минимуму рост интерметаллических соединений и уменьшает образование пустот в паяных соединениях — два распространенных фактора, которые со временем способствуют ухудшению качества припоя. Это приводит к увеличению среднего времени наработки на отказ (MTBF) и значительному повышению общей долговечности и надежности инфраструктуры 5G. Используя передовые решения для оплавления, мы гарантируем, что каждый компонент не только будет работоспособен с момента пайки, но и продолжит оптимально функционировать в течение многих лет требовательного обслуживания.

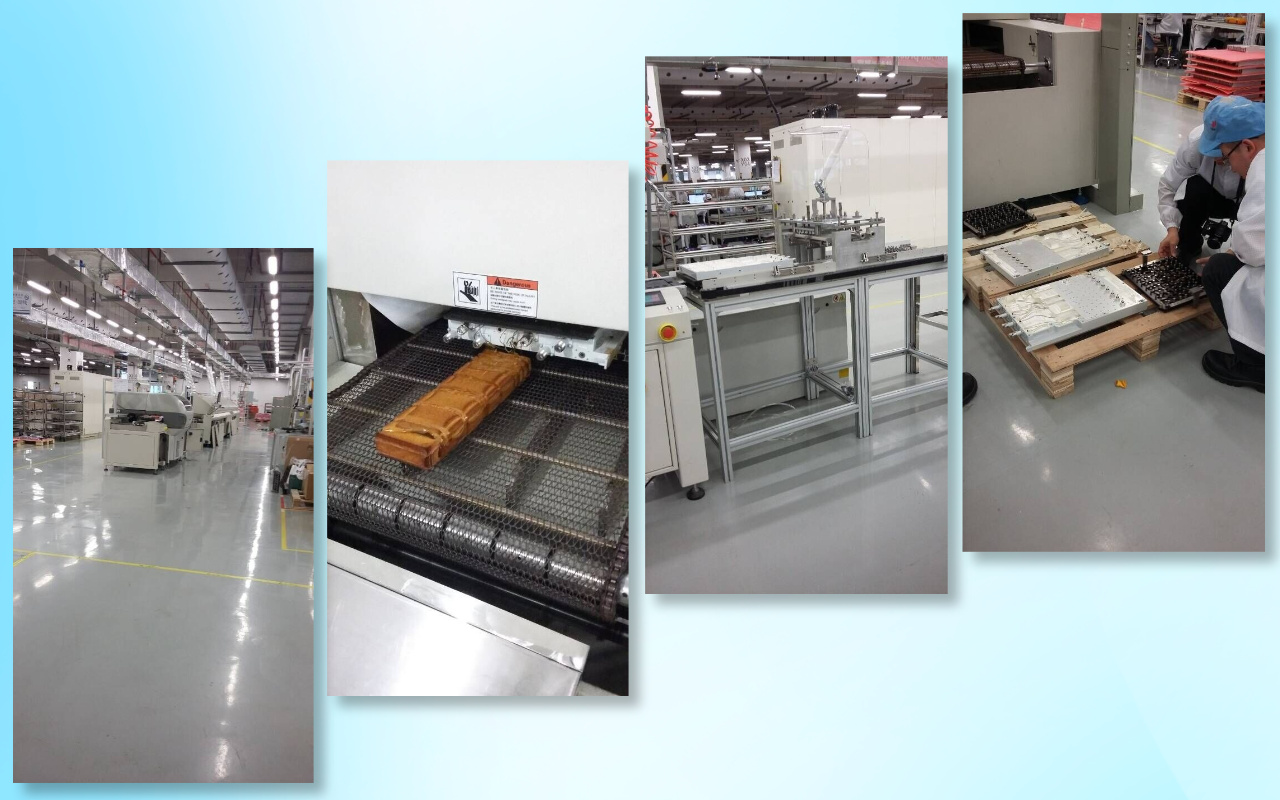

В сотрудничестве с Huawei мы разработали специальную 24-зонную печь оплавления, предназначенную специально для производства радиаторов для базовых станций 5G. Основной задачей было добиться равномерного распределения температуры на больших и тяжелых радиаторах, каждый из которых весил до 10 кг.
Интегрировав больше зон нагрева, мы создали сверхпостепенный температурный профиль, который обеспечивал точную и равномерную температуру на протяжении всего процесса оплавления. Это позволило устранить холодные пятна и поддерживать высокий уровень постоянства температуры как на этапах выдержки, так и на этапах оплавления. Результатом стало улучшение качества и стабильности паяных соединений, что соответствует строгим термическим требованиям приложений Huawei 5G.

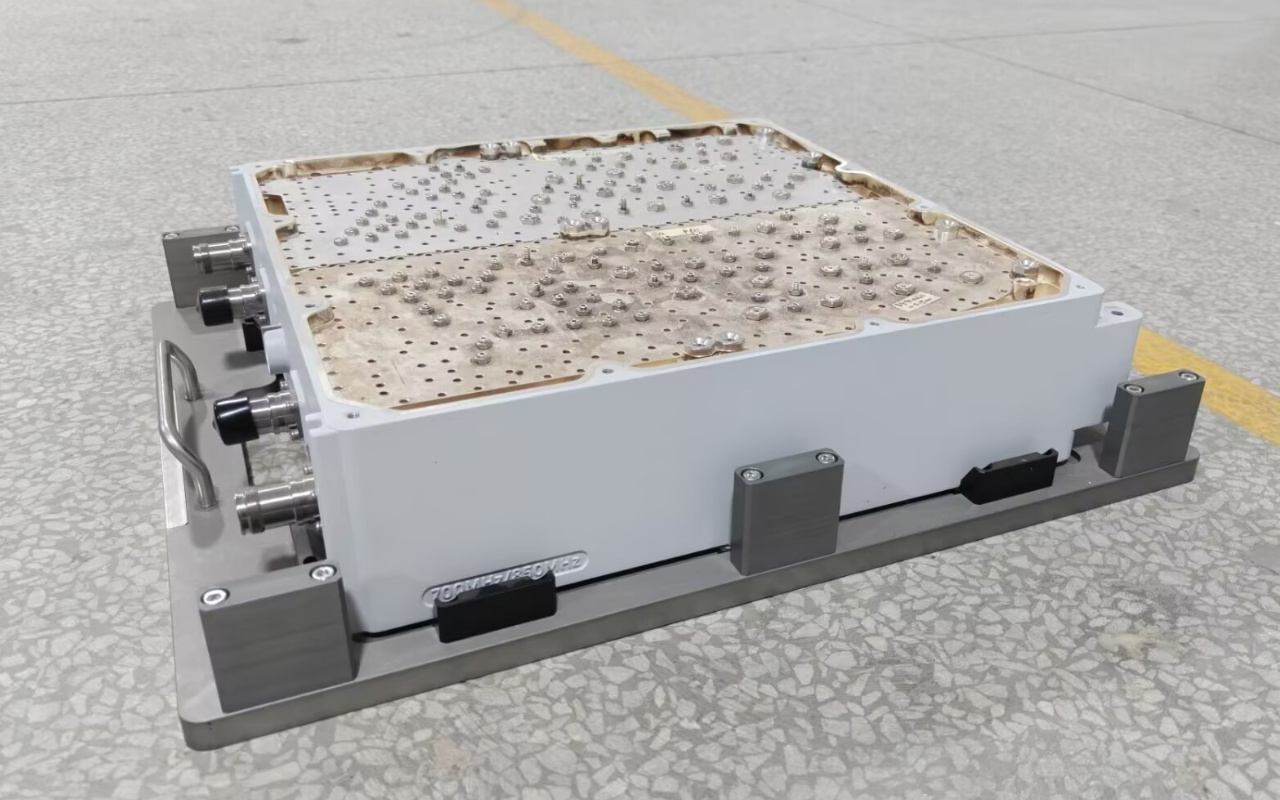

В рамках другого проекта базовой станции 5G мы работали с клиентом, специализирующимся на фильтрах с металлическими полостями, используемых для фильтрации нежелательных сигналов и выбора определенных полос частот. Эти металлические фильтры весом более 13 кг представляли собой сложную задачу из-за своего размера и веса.
Чтобы решить эти задачи, мы разработали специальную печь оплавления с многозонной системой, способной обрабатывать крупные металлические компоненты, обеспечивая при этом точный контроль температуры. Такое решение предотвратило коробление и обеспечило правильную пайку оплавлением всех компонентов, сохранив целостность металлического фильтра.
Результаты этого сотрудничества проявились в повышении надежности паяных соединений и общих характеристиках фильтров с металлической полостью. Постепенный и контролируемый нагрев обеспечил оптимальные условия как для тяжелой металлической конструкции, так и для хрупких компонентов, способствуя повышению качества продукции и надежности инфраструктуры 5G.

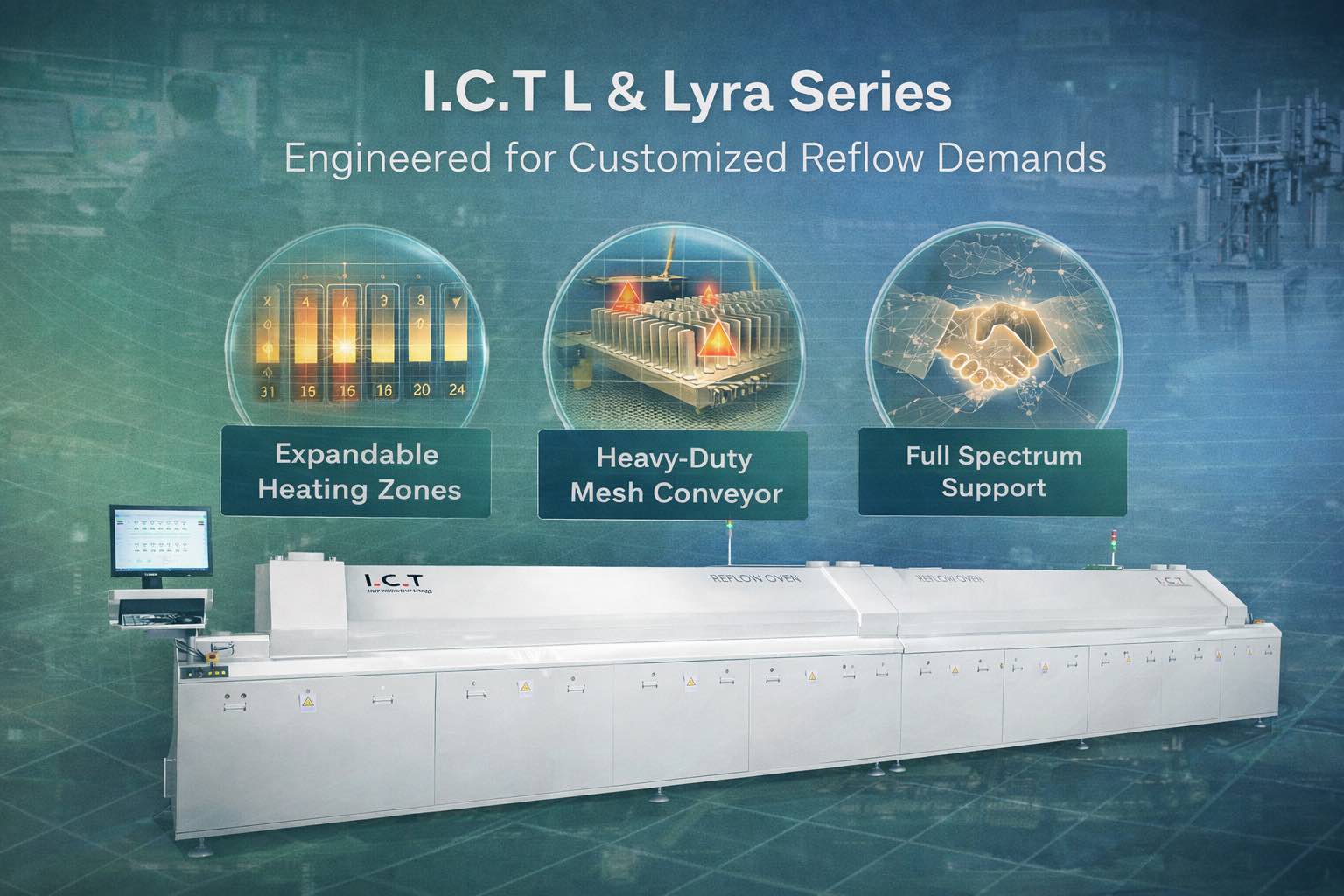

Серия I.C.T L начинается с 8–12 зон и при необходимости может быть расширена до 24+ зон. Эта гибкость в сочетании с передовым программным обеспечением позволяет инженерам сохранять и оптимизировать профили для различных вариантов продуктов, обеспечивая точный температурный контроль для различных приложений — от крупных радиаторов до деликатных компонентов 5G.
Каждая печь серии L оснащена усиленной сетчатой лентой и мощной системой привода, рассчитанной на постоянную загрузку весом более 10 кг. Эта прочная конструкция обеспечивает надежную работу, предотвращает провисание и обеспечивает стабильную транспортировку даже с тяжелыми компонентами.
Мы предоставляем комплексное обслуживание, включая тепловое моделирование, разработку профиля, установку на месте и обучение операторов. Наша поддержка обеспечивает быстрое наращивание производительности и устойчивую производительность, что делает серию L эффективным и долгосрочным решением для ваших производственных нужд.
Для тяжелых радиаторов мы продлеваем фазы предварительного нагрева и выдержки (обычно 120–180 секунд), чтобы обеспечить стабилизацию всей массы перед оплаванием. После этого применяется контролируемое повышение температуры до пиковой температуры 245–260°C. Этот постепенный процесс позволяет радиатору достичь равномерного распределения температуры без термической нагрузки. Несколько термопар, размещенных на радиаторе, подтверждают однородность температуры, гарантируя высочайшее качество паяных соединений еще до того, как изделие будет выпущено в производство.
При оптимизации профилей для прецизионных сборок радиаторов мы отдаем предпочтение неглубокому нарастанию температуры (1–1,5°C/с) и короткому времени ликвидуса (60–90 секунд), чтобы предотвратить термический удар по хрупким компонентам. Кроме того, мы применяем контролируемое охлаждение для формирования мелкозернистой структуры в паяных соединениях, обеспечивая надежность и долговечность. Точная настройка температурных кривых обеспечивает оптимальную пайку без ущерба для целостности материала радиатора.
Стандартные печи обычно имеют 6–8 зон и рельсовые конвейеры, оптимизированные для легких PCB. Радиатор весом 10 кг обладает огромной тепловой инерцией, поэтому недостаточное количество зон приводит к большим градиентам температуры: некоторые области никогда не достигают оплавления, а другие перегреваются. Рельсы также деформируются под весом, что приводит к смещению продукта и риску повреждения. Специальные печи решают эту проблему благодаря более чем 10 зонам для постепенного и равномерного нагрева, а также сетчатым ремням с полной опорой, которые выдерживают тяжелые нагрузки, не сгибаясь.
Для радиаторов базовой станции 5G класса 5–10 кг мы рекомендуем минимум 10–12 зон, причем 24 зоны идеально подходят для самых строгих требований к однородности. Дополнительные зоны позволяют увеличить время выдержки для выравнивания температуры между толстыми основаниями и плотными ребрами, предотвращая образование пустот и обеспечивая полное смачивание каждого слоя пайки. Меньшее количество зон приводит к агрессивным изменениям, которые создают горячие/холодные точки и увеличивают риск возникновения дефектов.
Ремни из чистой сетки обеспечивают 100% поддержку нижней части, равномерно распределяя вес и предотвращая провисание или деформацию тяжелых узлов во время нагрева. Рельсы захватывают только края, поэтому большие нагрузки сгибают рельсы или вызывают провисание центра, что приводит к смещению и потенциальному повреждению доски или духовки. Сетчатые ленты также упрощают очистку и позволяют обрабатывать деформированные или нестандартные приспособления, которые часто встречаются при производстве радиаторов.
Да, современные печи, изготовленные по индивидуальному заказу, оснащены хранилищем рецептов для десятков профилей, возможностью быстрой смены настроек конвейера и контролем в режиме реального времени. Операторы выбирают подходящий профиль (тяжелый радиатор или прецизионный модуль 5G) в ЧМИ, а независимое управление зонами и возможность использования азота обеспечивают повторяемость для всех типов продуктов без ущерба для качества или производительности.
