YSM40R
I.C.T
| Количество: | |
|---|---|
| Эффективная высокоскоростная сборка PCB

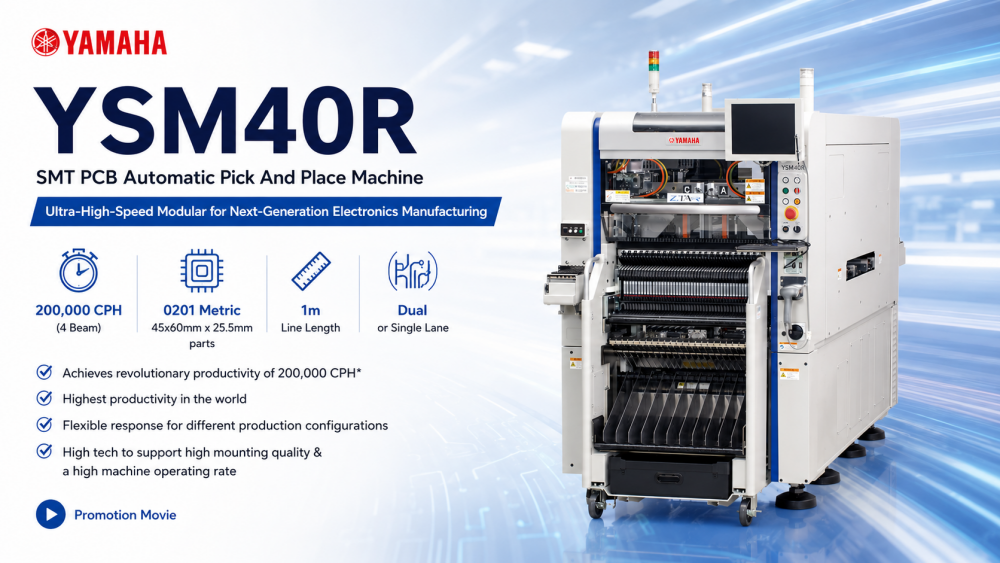

YSM40R — это высокопроизводительная машина для захвата и перемещения Yamaha SMT, предназначенная для быстрой и точной сборки на современных производственных линиях SMT. Разработанная для работы с двух- и однополосными платами, система поддерживает компоненты от сверхмалых микросхем 0201 до более крупных деталей. Благодаря компактным размерам и усовершенствованным системам подачи YSM40R обеспечивает бесперебойное производство, высокую точность размещения и исключительную гибкость, что делает его идеальным решением для производителей электроники, стремящихся к эффективности и высокому качеству продукции.
| Особенности продукта
1. Сверхскоростное размещение

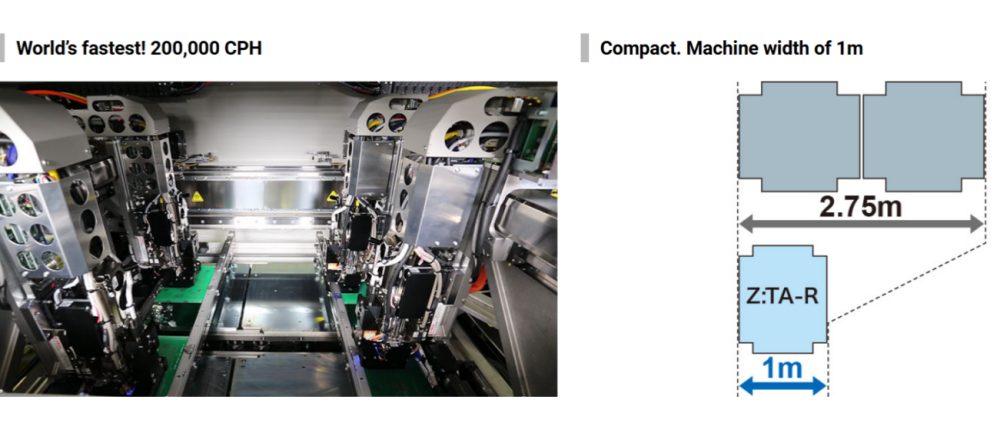

YSM40R достигает скорости до 200 000 CPH при использовании 4-лучевой конфигурации. Его усовершенствованная поворотная головка обеспечивает быстрый захват и размещение компонентов, сокращая время производства при сохранении высокой точности. Эта скорость идеальна для крупносерийного производства электроники и гибкой работы линий.
2. Гибкая обработка компонентов.
YSM40R поддерживает компоненты от метрических чипов 0201 до более крупных разъемов, а также компоненты различных размеров и типов. Машина обеспечивает одно- или двухполосную работу, адаптируясь к различным размерам PCB и производственным требованиям, обеспечивая минимальные переналадки и высокую эффективность.
3. Инновационная система подачи.
Устройство подачи с суперзагрузкой обеспечивает непрерывную подачу компонентов с минимальным временем простоя. В сочетании с модульными устройствами подачи и подающими устройствами операторы могут быстро переконфигурировать установки для различных форматов производства, обеспечивая максимальную гибкость при сохранении бесперебойной работы.
| Спецификация
| Модель | Спецификация (ЯСМ40Р-4) с 4 лучами и 4 головками . | 2-лучевая, 2-головочная спецификация. (ЯСМ40Р-2) |
| Применимо PCB | От Д700×Ш460 мм до Д50×Ш50 мм | |
| Скорость | 200 000 CPH (при использовании головки RS) | 58 000 CPH (при использовании головки MU) |
| Применимые компоненты | 0201* до □6,5 мм (высота 2,0 мм или меньше) *опция 03015 до 45×60 м (высота 15 мм или меньше) | От 0402 до 45×100 мм (высота 15 мм или меньше) От 0603 до 45×100 мм (высота 25,5 мм или меньше) |
| Точность монтажа | +/-35 мкм (25 мкм) Cpk ≥1,0 (3σ) | +/-40 мкм (30 мкм) Cpk ≥1,0 (3σ) |
| Количество типов компонентов * Преобразование ленты шириной 8 мм | Макс. 80 фидеров с головками RS Макс. 88 питателей с головками MU Макс. 84 фидера с головками RS x 2 + MU x 2 | 92 питателя с головками MU или FL |
| Источник питания | 3-фазный переменный ток 200/208/220/240/380/400/416 В +/-10% | |
| Источник подачи воздуха | 0,45 МПа или более, в чистом, сухом состоянии | |
| Внешний размер | Д1000×Ш2100×В1550 мм | |
| Масса | Прибл. 2100 кг | |
* Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.
| SMT Список линейного оборудования
Σ-G5SⅡ обычно интегрируется в полную производственную линию SMT, включающую принтер для паяльной пасты, систему контроля SPI, печь оплавления, инспекционную машину AOI и погрузочно-разгрузочное оборудование PCB. I.C.T обеспечивает полную линейную интеграцию, охватывающую решения SMT, DIP, покрытия и интеллектуальную автоматизацию производства, чтобы помочь клиентам создавать эффективные и масштабируемые системы производства электроники по всему миру.
I.C.T также предлагает широкий ассортимент захватывающих машин Yamaha SMT, включая модели Σ-F8S и Σ-G5SⅡ. Эти системы предлагают различные скорости, конфигурации головок и варианты обработки компонентов, что позволяет производителям электроники выбирать идеальное решение для малого, среднего или крупносерийного производства. Все машины легко интегрируются со всеми линиями SMT, обеспечивая стабильное качество и эффективность производства для всех моделей.
| Видео об успехах клиентов
В Казахстан компания I.C.T успешно поставила полную линию SMT для производства блоков питания, включая загрузчик SMT, полностью автоматический принтер, печь оплавления, конвейер и автономное устройство AOI. Инженеры I.C.T провели установку и обучение на месте, обеспечив оптимальную производительность линии. Клиент похвалил качество оборудования и поддержку: «Все машины из Китая I.C.T. Хорошее качество и цена. Спасибо Энди и Билли за создание этой линии и обучение нас использованию этих машин».
| Сервисная и обучающая поддержка
I.C.T предоставляет комплексные услуги, включая установку, техническое обучение и постоянную поддержку для всех линий SMT. Наши инженеры помогают операторам управлять машиной, настраивать производство и устранять неполадки. Обучение адаптировано к производственному процессу каждого клиента, обеспечивая оптимальную производительность и плавную интеграцию в существующие заводские процессы. Мы предлагаем постоянную удаленную и локальную поддержку для поддержания стабильности и эффективности производства.
| Похвала клиентов
Клиенты неизменно хвалят I.C.T за быструю, профессиональную поддержку, качественное оборудование и безопасную доставку. Инженеры получают признание за практическое обучение, а оборудование получает высокую оценку за надежность и простоту использования. Наш оперативно реагирующий сервис обеспечивает быстрое решение проблем, помогая фабрикам поддерживать непрерывное производство и высокое качество продукции.
| Наша сертификация
Машины I.C.T SMT сертифицированы по стандартам CE, RoHS, ISO9001 и имеют множество патентов на инновационные технологии. Наша система управления качеством гарантирует, что все оборудование соответствует мировым стандартам безопасности и охраны окружающей среды, предоставляя клиентам надежные, соответствующие требованиям и высокопроизводительные производственные решения.
| О I.C.T и фабрике
I.C.T — ведущий поставщик комплексных решений SMT с большой командой исследований, разработок и производства. С годами мы быстро расширялись, обслуживая клиентов в более чем 80 странах. На наших заводах осуществляется строгий контроль качества и процедуры тестирования, что обеспечивает высокую надежность. Благодаря глобальному охвату, опытным инженерам и комплексной технической поддержке I.C.T предоставляет готовые решения SMT — от первоначального проектирования до полностью готовых к эксплуатации производственных линий.
