I.C.T-4034
I.C.T
| Количество: | |
|---|---|
| Обзор полностью автоматического принтера трафарет
Усовершенствованная автоматическая печатная машина PCB для совершенства SMT
Полностью автоматический принтер трафарет от I.C.T совершает революцию в производстве SMT с непревзойденной точностью и скоростью. Эта автоматическая печатная машина PCB, предназначенная для бытовой электроники, автомобилестроения и промышленности LED, точно наносит паяльную пасту на листы PCB размером до 900x600 мм. Он имеет 7-секундный цикл печати, точность повторения ±0,01 мм и автоматические функции, такие как очистка трафарета и подача пасты. Созданный с использованием ведущих брендов, таких как Panasonic и Rexroth, он легко интегрируется в интеллектуальные заводы с помощью Industry 4.0 и MES для мониторинга в реальном времени. Сократите количество ручных ошибок, сократите расходы и добейтесь высокой производительности — идеально для полных линий SMT. Благодаря стандартам SMEMA его можно легко связать с другим оборудованием для бесперебойной работы. I.C.T обеспечивает надежную работу благодаря тщательному тестированию и глобальному обслуживанию, помогая масштабироваться от запуска до вывода больших объемов.
| Особенность
В системе печати используется подвеска с арочным мостом и двумя высокоточными шаговыми двигателями для стабильного управления ракелем. Это обеспечивает равномерное давление от 0 до 15 кг и скорость от 10 до 200 мм/сек, образуя идеальные отложения паяльной пасты. Точность повторного позиционирования достигает ±0,01 мм, а точность печати — ±0,025 мм, что позволяет без дефектов обрабатывать компоненты с мелким шагом. Регулируемый угол ракеля (45°/55°/60°) адаптируется к различным типам пасты, включая клей. Обратная связь в реальном времени автоматически балансирует давление, предотвращая размазывание или образование мостов. Эта установка сводит к минимуму отходы и поддерживает высокоскоростные линии, что делает ее основным ресурсом для задач PCB автоматической печатной машины в сложных условиях.
Уникальная система ленточного конвейера перемещает PCBс со скоростью до 1500 мм/с с точными положениями остановки во избежание застревания. Боковые зажимы и вакуумные насадки надежно фиксируют доски, обеспечивая плоский контакт с трафаретом и обеспечивая чистоту отпечатков. Транспортная высота составляет 900±20 мм, совместима с потоками слева направо или в двух направлениях. Магнитные штифты и регулируемые опорные блоки справляются с деформацией PCB менее 1 %, а программируемая подъемная платформа поднимает доски на оптимальную высоту. Эта полностью автоматическая конструкция принтера для пайки сокращает время настройки до менее 5 минут, повышая производительность. Он создан для надежности, оснащен деталями, не требующими особого обслуживания, такими как подшипники NSK, и идеально подходит для круглосуточной работы в установках трафаретных принтеров SMT.
В системе технического зрения используются одинаковые кольцевые огни и коаксиальные источники для четкого обнаружения точек отметки на луженых, позолоченных платах или платах FPC. Регулируемое освещение во всем диапазоне точно идентифицирует метки, обеспечивая автоматическую калибровку с поправками ±10 мм по осям X/Y и ±2° по θ. В сочетании с трехосной платформой, приводимой в движение двигателями прямого подключения, он обеспечивает быстрое и точное выравнивание. Модуль очистки предлагает варианты сухой, влажной, вакуумной или ручной очистки с использованием спирта и бумаги с программным управлением для экономии материалов. Специальный вытяжной двигатель обеспечивает сильное вакуумное притяжение. Такое сочетание в полностью автоматическом трафаретном принтере обеспечивает чистоту и эффективность операций, обеспечивая длительные тиражи без перерывов.
| Спецификация
| Модель | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Размер кадра (мм) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB размер (мм) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Транспортное направление | Слева направо; Правый левый; Левый левый; Правильное правое | ||
| Система поддержки | Магнитный штифт/таблица вверх регулировку/опорный блок | ||
| Зажимная система | Боковой зажим (вакуумное сопло, автоматическое выдвижное давление Z является опцией) | ||
| Головка принтера | Две независимые моторизованные печатающие головки | ||
| Тип ракеля | Нержавеющая сталь (стандарт), пластик | ||
| Система очистки | Сухой, влажный, вакуум | ||
| Осмотр | 2D-осмотр (стандартный) | ||
| Источник питания | Переменный ток: 220±10%, 50/60 Гц, 3 кВт | ||
| Метод управления | Управление ПК | ||
| Измерение (мм) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Модель | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Размер кадра (мм) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB размер (мм) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Измерение (мм) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T продолжает работать над качеством и производительностью, спецификации и внешнего вида могут быть обновлены без особого уведомления.

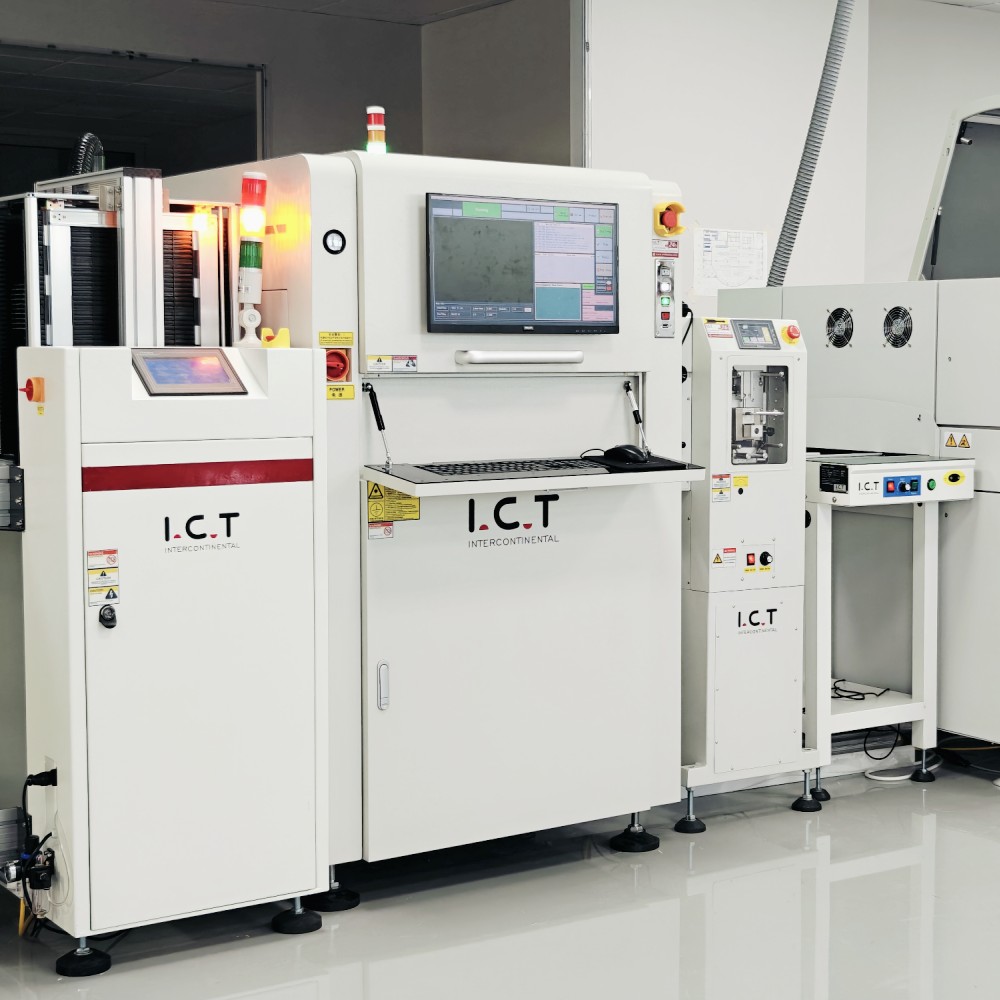

| SMT Список линейного оборудования
Наша высококачественная производственная линия PCBA оснащена современным оборудованием для эффективной и точной сборки PCB. Полностью автоматизированная линия SMT включает в себя загрузчик, автоматический принтер для точного нанесения паяльной пасты, машину для захвата и размещения компонентов для точного размещения компонентов, печь оплавления для надежной пайки и систему AOI для тщательного контроля дефектов. Эта высококачественная производственная линия PCBA обеспечивает бесперебойную работу, высокую надежность и низкую стоимость сборки SMT, отвечая разнообразным отраслевым требованиям.
| Название продукта | Назначение в строке SMT |
|---|---|
| PCB Конвейер загрузчик | Автоматически загружает в линию пустые PCB. |
| Прилив паяна принтера | Точно печатает паяльную пасту на контактных площадках PCB. |
| Выберите и поместите машину | Точно монтирует компоненты на PCB. |
| Речь в духовке | Расплавляет припой, образуя прочные соединения. |
| AOI машина | Осмотр паяных соединений и дефектов размещения. |
| SPI Машина | Проверяет высоту и качество паяльной пасты. |
| Оборудование для отслеживания | Записывает и отслеживает производственные данные: станок для лазерной маркировки /установщик этикеток/струйный принтер. |
| Видео об успехах клиентов

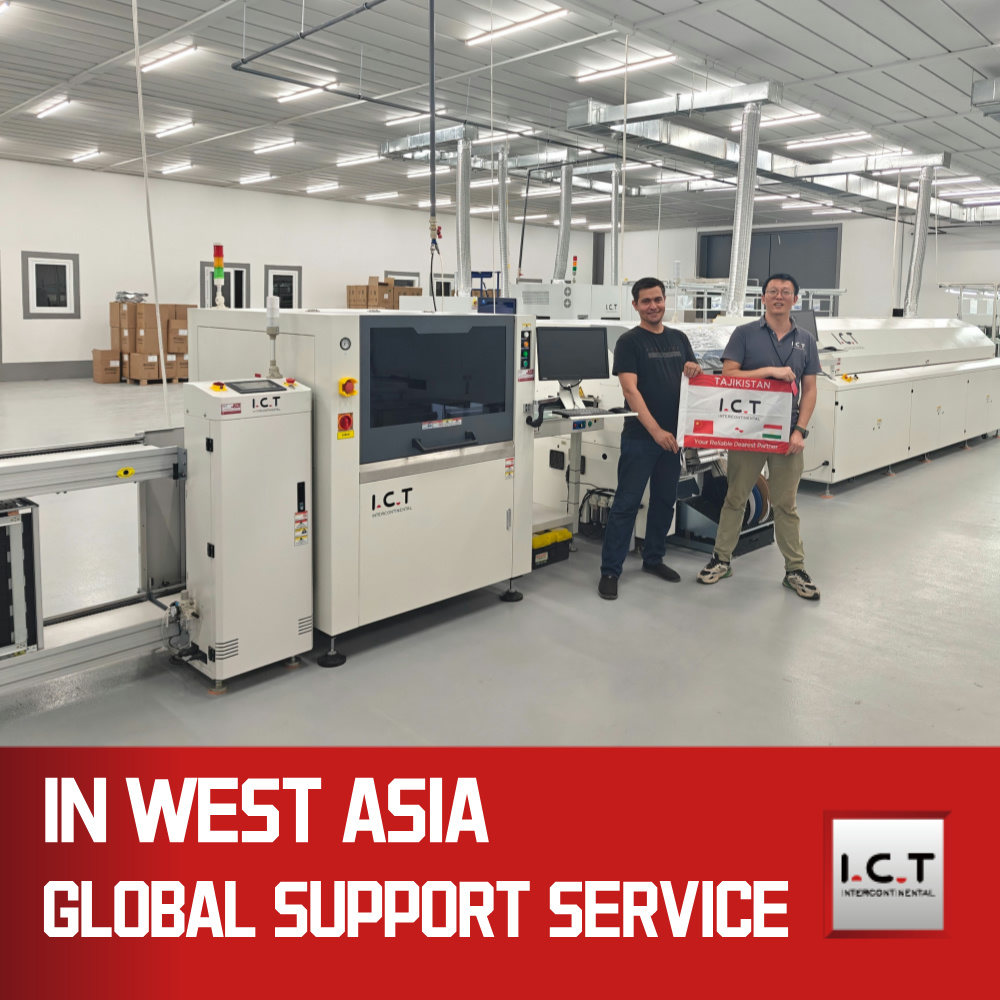

В рамках недавнего проекта инженеры I.C.T отправились к североамериканскому производителю косметических устройств, чтобы установить две полные производственные линии SMT. В состав установки входили машины для лазерной маркировки, печатные машины SMT с SPI, устройства для установки чипов Panasonic, печи оплавления Heller, инструменты проверки AOI, конвейеры PCB, очистители PCBA и автоматические нагреватели для хранения паяльной пасты. Наша команда взяла на себя каждый этап — от настройки оборудования до интеграции программного обеспечения — гарантируя бесперебойную работу в сжатые сроки. Благодаря практическому обучению и устранению неполадок в режиме реального времени мы оптимизировали линии для обеспечения бесперебойной работы на 99 % и соблюдения строгих стандартов качества. Клиент прошел приемку продукции в установленные сроки, наладив крупносерийный выпуск продукции на мировые рынки. Это сотрудничество подчеркивает опыт I.C.T в развертывании за рубежом, превращая сложные установки в надежные и эффективные системы, способствующие росту бизнеса.
| Сервисная и обучающая поддержка
I.C.T предоставляет комплексные услуги для максимизации инвестиций в автоматическую печатную машину PCB. От первоначальной консультации и индивидуального планирования линии до установки на месте наша глобальная команда обеспечивает быструю настройку и минимальные простои. Мы предлагаем индивидуальные программы обучения — как удаленные, так и очные — для операторов и обслуживающего персонала, охватывающие ежедневное использование, устранение неполадок и интеграцию в Индустрию 4.0. Постоянная поддержка включает круглосуточную удаленную диагностику, наличие запасных частей и ежегодные проверки для оптимизации производительности. Имея восемь филиалов по всему миру, мы локализуем решения для быстрого реагирования. Независимо от того, модернизируете ли вы существующие линии или строите новые заводы, универсальный подход I.C.T снижает риски, сокращает затраты и дает вашей команде возможность добиться устойчивой эффективности.
| Отзывы клиентов
Наши клиенты в восторге от преданности делу I.C.T. «Инженеры были профессионалами: за одну ночь устранили проблему с нашим принтером SMT и обучили нашу команду на практике», — рассказывает европейская автомобильная фирма. Производители косметических устройств в Северной Америке хвалят надежность оборудования: «Нулевое время простоя с момента установки; полностью автоматический трафаретный принтер изменил нашу производительность». Упаковка также заслуживает похвалы: «Ящики доставлены идеально, без повреждений через океаны». Быстрые ответы заметны: «На электронные письма отвечают в течение нескольких часов, детали отправляются в тот же день — настоящие партнеры». Эти истории отражают наше стремление к совершенству, укрепляя доверие по одному успеху за раз.
| Сертификаты и стандарты
I.C.T соответствует самым высоким стандартам безопасности, имеет маркировку CE, соответствие RoHS для экологически чистых материалов и ISO9001 для надежного управления качеством. Наше портфолио включает в себя множество патентов на средства управления печатью, системы очистки и транспортные технологии, что обеспечивает инновационные преимущества. Эти сертификаты подтверждают наши процессы, от проектирования до поставки, гарантируя надежную работу автоматической печатной машины PCB по всему миру.
| О компании I.C.T и нашей фабрике SMT
Основанная в 2012 году, I.C.T быстро превратилась в глобальную платформу с 89 сотрудниками, включая 20 инженеров, на объектах площадью 12 000 м⊃2; и в восьми филиалах. Мы обслуживаем более 1600 клиентов в 72 странах, предоставляя полные SMT заводские решения, от исследований и разработок до сборки. Наша фабрика в Дунгуане занимается собственным проектированием, производством и строгими испытаниями, такими как 48-часовая проверка и точная калибровка, в соответствии с системами качества ISO9001. Имея уставный капитал в 30 миллионов долларов, мы расширились за счет честности, простоты и инноваций, локализуя поддержку глобализации. Присоединяйтесь к тысячам тех, кто перешел с нулевой линии на высокопроизводительную с помощью нашей надежной и экономичной технологии.
