SMT PCB Конвейер загрузчик Unloader
I.C.T
| Количество: | |
|---|---|

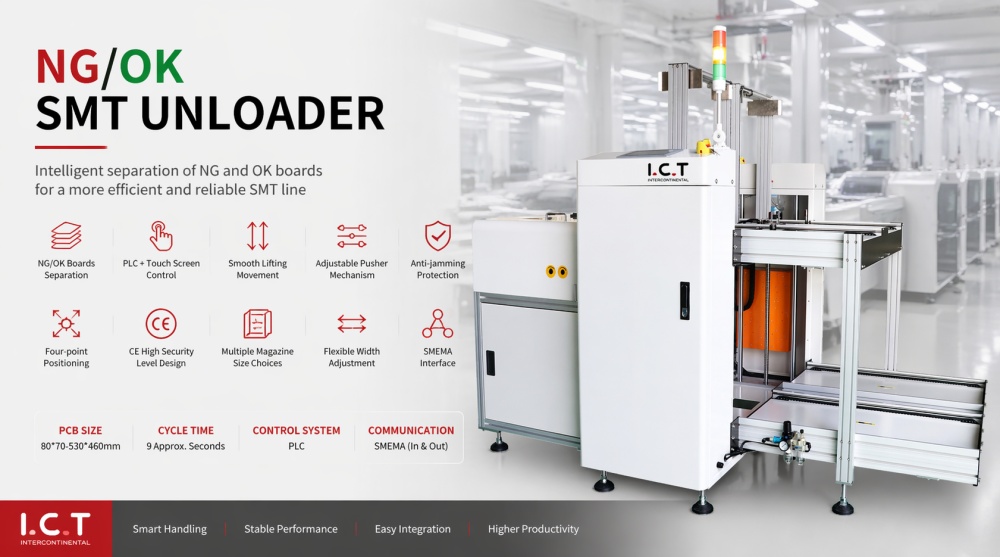

| Разгрузчик магазинов Ng/ok для линий SMT
В производстве SMT эффективная обработка готовых PCB так же важна, как и сама сборка. Устройство разгрузки магазина Ng/ok SMT разработано для управления процессом разгрузки после этапов проверки или пайки. Он автоматически отделяет доски «пройден» и «не пройден» и сохраняет их в специально отведенных магазинах. Благодаря регулируемой ширине рельсов и постоянной скорости транспортировки он поддерживает разные размеры PCB, не нарушая производственный ритм. Разработанный для стабильной работы, он работает как надежная точка соединения между контрольным оборудованием и последующими процессами, помогая поддерживать стабильный и организованный производственный поток.
| Подробные характеристики продукта
После этапов проверки, таких как AOI, обработка плат NG и OK вручную часто замедляет производство. Эта машина устраняет это узкое место, автоматически направляя проходные и неудачные PCB в отдельные магазины. Процесс стабилен и повторяем, что обеспечивает постоянную точность сортировки. Уменьшая вмешательство человека, это также снижает вероятность неправильного размещения или смешивания досок, что напрямую способствует лучшему контролю качества на всей линии SMT.
Производственные линии редко работают с одним типом плит. Вот почему так важны регулируемые ширина направляющих и настройки шага. Разгрузчик магазинов Ng/ok SMT позволяет операторам быстро адаптироваться к различным размерам PCB без сложных регулировок. Будь то небольшие панели управления или большие панели, машина обеспечивает плавную передачу и выравнивание, помогая производству оставаться гибким, не жертвуя стабильностью.
Нестабильная передача PCB может прервать весь процесс SMT. Этот разгрузчик обеспечивает плавное и контролируемое перемещение от конвейера к укладке в магазин. С каждой доской обращаются осторожно, чтобы избежать повреждений или смещения. Система хранения журналов обеспечивает порядок и готовность досок к следующему процессу, что делает последующие операции более предсказуемыми и эффективными.
В реальных производственных условиях оборудование должно работать без перерывов в течение долгих часов. Эта машина создана с учетом этой реальности. Его структура обеспечивает стабильную долгосрочную работу, а система управления обеспечивает стабильную работу. Сокращение потребностей в техническом обслуживании и надежный контроль движения помогают поддерживать работу производственной линии без ненужных остановок.
LED инспекционные фонари, металлические цепные конвейеры и вентиляторы-ионизаторы готовы. Автоматические двигатели ширины и управление транспортировкой сегментов отвечают особым требованиям. Каждый вариант поставляется полностью протестированным. Благодаря такому выбору загрузчик магазинов для печатных плат smt mini точно соответствует любому макету SMT.
| Спецификация
| Технические характеристики | Модель HNU250 | Модель HNU330 | Модель HNU390 | Модель HNU460 |
|---|---|---|---|---|
| Размер (мм) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| PCB Размер (мм) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| Размер стойки (мм) | 355320563 | 460400563 | 535460570 | 535530570 |
| PCB Толщина | 0,4-5,0 мм | 0,4-5,0 мм | 0,4-5,0 мм | 0,4-5,0 мм |
| PCB Вес | ≤2,0 кг | ≤2,0 кг | ≤2,0 кг | ≤2,0 кг |
| PCB Высота компонента | ±15 мм | ±15 мм | ±15 мм | ±15 мм |
| Время корм PCB | Секунды 9 Прибл. или Укажите | Секунды 9 Прибл. или Укажите | Секунды 9 Прибл. или Укажите | Секунды 9 Прибл. или Укажите |
| Указатель индексации | 10.20.30.40.50мм или Укажите | 10.20.30.40.50мм или Укажите | 10.20.30.40.50мм или Укажите | 10.20.30.40.50мм или Укажите |
| Система управления | ПЛК | ПЛК | ПЛК | ПЛК |
| Власть | Макс. 300 ВА | Макс. 300 ВА | Макс. 300 ВА | Макс. 300 ВА |
| Воздушное снабжение | 4-6Bar, 10ltr/min | 4-6Bar, 10ltr/min | 4-6Bar, 10ltr/min | 4-6Bar, 10ltr/min |
| Транспортная высота | 910±30 мм (или по указанию заказчика) | 910±30 мм (или по указанию заказчика) | 910±30 мм (или по указанию заказчика) | 910±30 мм (или по указанию заказчика) |
| Транспортный ремень | Антистатический плоский ремень толщиной 3,8 мм | Антистатический плоский ремень толщиной 3,8 мм | Антистатический плоский ремень толщиной 3,8 мм | Антистатический плоский ремень толщиной 3,8 мм |
| Источник питания | 1 PH AC 220V 50/60 Гц (опция: с 110 В до 380 В) | 1 PH AC 220V 50/60 Гц (опция: с 110 В до 380 В) | 1 PH AC 220V 50/60 Гц (опция: с 110 В до 380 В) | 1 PH AC 220V 50/60 Гц (опция: с 110 В до 380 В) |
| Масса | 360 кг | 380 кг | 420 кг | 460 кг |
| Вариант | Магазин двойного размера, автоматическая регулировка ширины, система MES | |||
* I.C.T продолжает работать над качеством и производительностью, спецификации и внешнего вида могут быть обновлены без особого уведомления.
| SMT Список линейного оборудования
Мы поставляем интеллектуальную сборочную линию SMT , которая обеспечивает полностью автоматическое, высокоскоростное и сверхнадежное производство PCBA. Наша проверенная установка начинается с разгрузочного устройства PCB Конвейер загрузчик, затем переходит к прецизионному автоматическому принтеру для идеального нанесения паяльной пасты, продолжается машинами LED SMT для точного размещения компонентов, проходит пайку вакуумным оплавлением для прочных паяных соединений и заканчивается испытательной машиной AOI для обнаружения любого дефекта. Каждая машина обеспечивает бесперебойную связь, что сокращает трудозатраты и повышает выход продукции с первого прохода. Это комплексное решение соответствует автомобильным, медицинским, потребительским стандартам и стандартам LED, сохраняя при этом низкие эксплуатационные расходы и чрезвычайно высокое время безотказной работы.
| История успеха клиента: успешная доставка по линии SMT в Германии
В апреле 2026 года компания I.C.T поставила полную производственную линию SMT заказчику в Германии для производства LED. Проект включал в себя загрузчик, принтер, машины для захвата и размещения, печь оплавления, конвейеры и разгрузчик журналов Ng/ok SMT. Наши инженеры обеспечили установку и обучение на месте, гарантируя готовность всей линии к ежедневному производству. Благодаря правильной координации процессов проверки и разгрузки заказчик добился более организованного рабочего процесса, сокращения ручного труда и повышения общей стабильности производства.
| Полнофункциональная система поддержки
В I.C.T обслуживание распространяется на всю производственную линию, а не на отдельную машину. От SMT до линий погружения и нанесения покрытий — наши инженеры поддерживают настройку завода, интеграцию оборудования и наращивание производства. За установкой следует структурированное обучение, которое связывает работу машины с реальным производственным процессом. Операторы узнают, как каждый процесс связан друг с другом, а не только как управлять одним подразделением. Благодаря глобальному обслуживанию на месте и круглосуточной удаленной поддержке мы гарантируем бесперебойную работу всей вашей линии — от первой платы до стабильного массового производства.
| Успех клиентов в комплексных решениях
Клиенты часто подчеркивают не только машину, но и всю линейку. От доставки до установки все поставляется хорошо упакованным и готовым к работе. Инженеры предоставляют четкие инструкции, благодаря чему запуск происходит быстрее, чем ожидалось. Что еще более важно, вся линия SMT работает как одна система, а не отдельные машины. Это уменьшает проблемы с координацией и повышает ежедневную производительность. Многие клиенты отмечают более быстрое реагирование и практические решения в случае возникновения проблем, что обеспечивает бесперебойную работу производства.
| Сертификаты для полной интеграции линии SMT
Наши решения созданы для удовлетворения международных производственных требований в отношении комплексных линий SMT, DIP и нанесения покрытий. Оборудование соответствует стандартам CE, RoHS и ISO9001, что обеспечивает безопасность, стабильность и долгосрочную надежность. Что еще более важно, соответствие рассматривается на уровне системы, включая электрическое проектирование, выбор компонентов и стандарты интеграции. Это позволяет клиентам развертывать полные производственные линии, соответствующие местным нормам, без дополнительных модификаций, снижая проектные риски и упрощая глобальную настройку завода.
| О I.C.T и наших производственных возможностях
I.C.T специализируется на создании комплексных решений для производства электроники, а не только на поставке оборудования. От SMT до DIP и нанесения покрытия, мы проектируем и поставляем полные производственные линии, адаптированные к реальным производственным потребностям. Благодаря собственному производству, строгому контролю качества и опытным командам инженеров мы поддерживаем проекты от планирования компоновки до массового производства. Наши решения уже работают в десятках стран, помогая клиентам перейти от установки к стабильному производству с меньшими рисками и в более короткие сроки.
