I.C.T-6561
I.C.T
| Количество: | |
|---|---|
| Высокоточная автоматическая машина для печати паяльной пасты SMT
Машина для печати паяльной пасты I.C.T-6561 SMT — это полностью автоматический принтер для паяльной пасты, созданный для высокоскоростных линий PCB с большими объемами печати. Благодаря позиционированию повторения ±0,01 мм и точности печати 0,025 мм он поддерживает размеры PCB до 650×610 мм и поддерживает мелкий шаг до 0,4 мм. Двойные независимые печатающие головки, программируемое разделение, автоматическая очистка трафарета и обратная связь по давлению в реальном времени создают идеальную паяльную пасту, формирующую каждый цикл. Опциональное автоматическое добавление паяльной пасты, замкнутый контур SPI и соединение MES делают его перспективным. Широко используемый в освещении LED, автомобильной электронике и потребительских устройствах, трафаретный принтер I.C.T-6561 сокращает время переналадки до менее 5 минут, сохраняя при этом работу простой и стабильной.
| Особенность
Основой машины для печати паяльной пасты I.C.T-6561 SMT является запатентованная подвесная печатающая головка с арочным мостом. Два независимых высокоточных шаговых двигателя отдельно управляют левой и правой шваброй с обратной связью по давлению в режиме реального времени. Автоматическая балансировка давления обеспечивает равномерное раскатывание паяльной пасты даже на платах размером 650×610 мм. Четыре программируемых режима разделения (скорость/расстояние/шаг/давление) предотвращают размазывание пасты и защищают тонкие PCB. Опция ракеля OPC уменьшает количество застоявшейся пасты на 50 %, сохраняя каждый отпечаток идеальным.
Уникальный одноленточный конвейер с сервоуправлением упорами PCB в пределах ±0,01мм. Влево-вправо-вправо-влево в четырех направлениях свободное переключение. Боковой зажим + вакуумные сопла + дополнительная вакуумная платформа удерживают коробление PCB менее 1%. Трехосный двигатель с прямым приводом регулирует координаты X/Y/θ за считанные секунды. Магнитные штифты и автоматическое выдвижение Z-образного давления делают автоматический принтер для паяльной пасты I.C.T-6561 совместимым с платами размером от 50×50 мм до 650×610 мм без каких-либо застреваний или падений.
Трехрежимная сухая/влажная/пылесосная очистка плюс независимый ПЗС-модуль. Равномерное распыление сверху вниз экономит 30% спирта и бумаги. Проверка отверстий трафарет использует компенсацию света для мгновенного обнаружения заблокированных отверстий и автоматической очистки. Специальный вытяжной двигатель создает сильный вакуум, удаляя остатки за 3 секунды. В сочетании с замкнутым контуром SPI принтер SMT самоочищается после трех неисправных плат, обеспечивая выход с первого прохода 99,99%.
| Спецификация
| Модель | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Размер кадра (мм) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB размер (мм) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Транспортное направление | Слева направо; Правый левый; Левый левый; Правильное правое | ||
| Система поддержки | Магнитный штифт/таблица вверх регулировку/опорный блок | ||
| Зажимная система | Боковой зажим (вакуумное сопло, автоматическое выдвижное давление Z является опцией) | ||
| Головка принтера | Две независимые моторизованные печатающие головки | ||
| Тип ракеля | Нержавеющая сталь (стандарт), пластик | ||
| Система очистки | Сухой, влажный, вакуум | ||
| Осмотр | 2D-осмотр (стандартный) | ||
| Источник питания | Переменный ток: 220±10%, 50/60 Гц, 3 кВт | ||
| Метод управления | Управление ПК | ||
| Измерение (мм) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Модель | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Размер кадра (мм) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB размер (мм) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Измерение (мм) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T продолжает работать над качеством и производительностью, спецификации и внешнего вида могут быть обновлены без особого уведомления.
| SMT Список линейного оборудования
I.C.T Высококачественная производственная линия PCBA оснащена современным оборудованием для эффективной и точной сборки PCB. Полностью автоматизированная линия SMT включает в себя загрузчик, автоматический принтер для точного нанесения паяльной пасты, машину для захвата и размещения компонентов для точного размещения компонентов, печь оплавления для надежной пайки и систему AOI для тщательного контроля дефектов. Эта высококачественная производственная линия PCBA обеспечивает бесперебойную работу, высокую надежность и низкую стоимость сборки SMT, отвечая разнообразным отраслевым требованиям.
| Название продукта | Назначение в строке SMT |
|---|---|
| PCB Конвейер загрузчик | Автоматически загружает в линию пустые PCB. |
| Прилив паяна принтера | Точно печатает паяльную пасту на контактных площадках PCB. |
| Выберите и поместите машину | Точно монтирует компоненты на PCB. |
| Речь в духовке | Расплавляет припой, образуя прочные соединения. |
| AOI машина | Осмотр паяных соединений и дефектов размещения. |
| SPI Машина | Проверяет высоту и качество паяльной пасты. |
Проверяет внутреннюю целостность паяных соединений и обнаруживает скрытые дефекты. | |
| SMT чистящая машина | Используется для очистки PCBов, трафаретов, приспособлений, сопел и т. д. |
| PCB Автомат для резки | Разрежьте PCBA на конечный продукт |
| Оборудование для отслеживания | Записывает и отслеживает производственные данные: станок для лазерной маркировки /установщик этикеток/струйный принтер. |
| Пример успеха клиента
В Таджикистане осветительный завод LED купил две полные линии SMT, одну линию DIP, одну линию защитного покрытия, одну линию дозирования и одну линию сборки ламп LED у I.C.T. Наши инженеры вылетели туда сразу после прибытия контейнеров. На видео показаны: безопасная разгрузка с использованием профессиональных деревянных ящиков, быстрая установка машины для печати паяльной пасты I.C.T-6561 SMT и целых линий, три дня практического обучения, пока операторы не начнут самостоятельно работать со скоростью 800 лампочек в час, финальная яркая продукция LED, освещающая выставочный зал, и менеджер завода, хвалящий «сервис I.C.T быстрее, чем местная команда, машина никогда не останавливается!»
| Глобальное обслуживание и поддержка обучения
С первого дня I.C.T предоставляет бесплатное онлайн-обучение и обучение на месте. Инженеры говорят на английском/русском/испанском языках и развозят запасные части. Круглосуточный ответ через WeChat/WhatsApp, 48 часов от двери до двери в Азии/Европе, недельный перелет за границу в любую точку. Бесплатное обновление программного обеспечения в течение всего срока службы, двухлетняя гарантия на основные детали и удаленная диагностика обеспечивают бесперебойную работу вашей машины для печати паяльной пасты SMT на уровне 99 %.

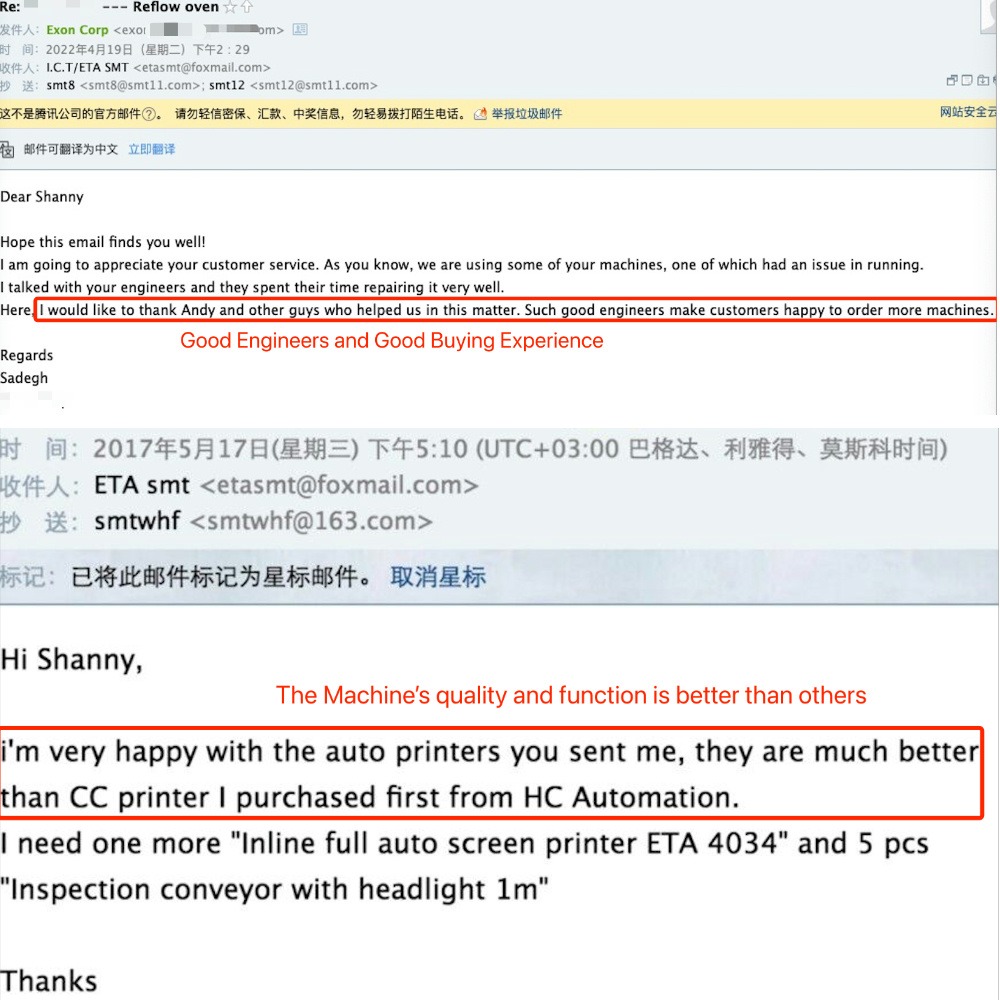

| Отзывы клиентов
«Инженеры приехали на следующий день и закончили обучение за 3 дня — очень быстро!»
'I.C.T-6561 работает 12 часов без добавления пасты вручную — настоящий автоматический принтер для паяльной пасты!'
«Деревянный ящик + упаковка из железной рамы, отсутствие повреждений после 40 дней морской доставки».
«Проблема в 2 часа ночи, видео WeChat решается за 10 минут — лучшее послепродажное обслуживание».
| Сертификаты и стандарты
I.C.T имеет сертификаты CE, RoHS, ISO9001:2015 и более 30 патентов на изобретения, охватывающих систему очистки дуги, патент на предотвращение столкновений, контроль точности печати и систему транспортировки. Каждый принтер SMT трафарет перед отправкой проходит 72-часовое испытание на старение при полной нагрузке.
| О компании I.C.T и нашем заводе
Профессиональный партнер по решениям SMT Factory
I.C.T владеет современным парком площадью 12 000 м⊃2; в Дунгуане с независимыми научно-исследовательскими цехами, цехами по обработке листового металла, окраской и сборкой. 89 сотрудников, включая 20 инженеров, растут на 40% ежегодно. Мы уже обслужили более 1600 клиентов в 72 странах. Строгий входной контроль + 100% AOI + полная система управления качеством гарантирует, что каждый трафаретный принтер покидает завод в идеальном состоянии. Выбирайте I.C.T, выбирайте надежного долгосрочного партнера.
