В современной сборке PCB машина для захвата и размещения SMT является одной из наиболее важных машин на производстве. Он берет компоненты для поверхностного монтажа из устройств подачи, выравнивает их с помощью системы технического зрения и размещает на печатных платах со скоростью и точностью, с которыми не может сравниться ручная сборка.
Но машина для захвата и размещения — это не просто «робот для установки компонентов». Она работает как часть комплексной линии SMT , объединяющей печать паяльной пасты, проверку, пайку оплавлением и окончательный контроль качества в один непрерывный производственный процесс. Понимание того, как работает эта машина, — первый шаг к созданию стабильной, эффективной и масштабируемой сборочной линии PCB.
На первый взгляд машина для захвата и размещения может выглядеть как машина, которая просто собирает компоненты и размещает их на PCB. В реальном производстве он делает гораздо больше.
Он должен распознавать позиции PCB, читать контрольные метки, выбирать компоненты из устройств подачи, корректировать углы компонентов и точно размещать каждую деталь в соответствии с программой. Эти действия происходят неоднократно и с высокой скоростью, часто тысячи раз за один производственный цикл.
Вот почему машина играет такую центральную роль в сборке SMT. Он сочетает в себе механическое движение, выравнивание изображения, программное управление и подачу компонентов в один скоординированный процесс.
Машина для захвата и размещения работает после нанесения паяльной пасты и перед пайкой оплавлением . Сначала принтер для паяльной пасты наносит паяльную пасту на площадки PCB. Затем машина захвата и размещения монтирует компоненты на эти печатные области.
После размещения PCB перемещается в печь оплавления, где паяльная паста плавится и образует надежные паяные соединения. Если компоненты перед оплавлением установлены неправильно, это может повлиять на конечное качество пайки.
По этой причине процесс выбора и установки должен тесно сотрудничать с принтером для паяльной пасты, SPI, печью оплавления и системой AOI для обеспечения стабильного качества сборки PCB.
Для заводов, переходящих от ручной сборки к автоматизированному SMT производству, машина для захвата и размещения часто становится настоящим поворотным моментом. Это сокращает необходимость ручной обработки, улучшает повторяемость и помогает заводу производить больше плат с меньшим количеством вариантов размещения.
Это особенно важно, поскольку электронные продукты становятся меньше, макеты PCB становятся плотнее, а требования к доставке ужесточаются. Независимо от того, производит ли завод платы LED, промышленные платы управления, автомобильную электронику, бытовую электронику или заказы EMS, стабильное размещение компонентов является основным требованием для надежного производства.
Машина для захвата и размещения SMT — это автоматизированная машина, используемая для размещения компонентов поверхностного монтажа на печатных платах во время сборки SMT. Он выбирает компоненты из устройств подачи, лотков или трубок, проверяет их положение с помощью системы технического зрения и размещает их на нужных площадках PCB.
Термин SMT означает технологию поверхностного монтажа. В этом процессе электронные компоненты устанавливаются непосредственно на поверхность PCB, а не вставляются через отверстия. Эти компоненты обычно называются компонентами SMD, что означает устройства для поверхностного монтажа.
Проще говоря, машина для захвата и размещения SMT — это оборудование, которое выполняет этап автоматического размещения компонентов при сборке PCB.
На стандартной производственной линии SMT PCB сначала проходит печать паяльной пастой. Принтер наносит паяльную пасту на площадки, где будут монтироваться компоненты. После этого машина для захвата и размещения помещает необходимые компоненты на участки паяльной пасты.
После завершения размещения PCB попадает в печь оплавления. Паяльная паста плавится, охлаждается и образует паяные соединения между компонентами и контактными площадками PCB.
Это означает, что машина для захвата и размещения отвечает за один из наиболее важных этапов перед пайкой. Он не создает паяное соединение сам по себе, но определяет, правильно ли расположен каждый компонент, прежде чем начнется процесс пайки.
В процессе производства машина выполняет несколько действий за очень короткое время. Он перемещает PCB в нужное положение, считывает контрольные метки на плате, извлекает компоненты из устройств подачи, проверяет положение компонента, исправляет небольшие ошибки угла или смещения и помещает компонент на PCB.
Эти действия постоянно повторяются во время производства. Цель состоит не только в том, чтобы быстро разместить компоненты, но и в том, чтобы разместить их последовательно и точно.
Для достижения этой цели машина для захвата и размещения работает вместе с несколькими системами, включая систему подачи, укладочную головку, сопла, камеры видеонаблюдения, систему управления движением, конвейерную систему и платформу программного управления.
Размещение вручную во многом зависит от навыков оператора, визуального восприятия и скорости производства. Это может работать для простых прототипов или очень маленьких партий, но трудно поддерживать согласованность, когда PCB имеет много компонентов или пакетов с мелким шагом.
Машина для захвата и размещения SMT использует запрограммированные координаты и коррекцию зрения, чтобы повторить тот же процесс размещения с гораздо большей стабильностью. В зависимости от конфигурации машины на ней можно размещать небольшие микросхемы, микросхемы, LED, разъемы и другие детали для поверхностного монтажа.
Именно поэтому в современной сборке PCB широко используется автоматическое размещение. Это повышает эффективность производства и помогает уменьшить ошибки, связанные с размещением, вызванные ручной обработкой.
Название «выбрать и разместить» звучит просто, но оно описывает одно из самых важных действий в сборке SMT. Машина сначала берет деталь из устройства подачи, лотка или трубки, а затем помещает ее в точное положение на PCB в соответствии с производственной программой.
В реальном производстве этот процесс гораздо более продвинут, чем следует из названия. Каждое действие по размещению включает в себя подачу компонента, вакуумный захват, проверку камеры, коррекцию угла, позиционирование PCB и точное управление движением. Именно поэтому машина не только быстрая, но и высокоскоординированная.
Этап «подбора» означает, что машина использует сопло для захвата компонента из системы подачи. Большинство компонентов SMD поставляются в ленточных устройствах подачи, тогда как более крупные микросхемы, разъемы или специальные компоненты могут поставляться в лотках или трубках.
Во время захвата насадка использует вакуумное всасывание для удержания компонента. Если вакуум нестабильный, компонент может сместиться, упасть или быть неправильно подобран. Вот почему состояние питателя, выбор форсунок и контроль вакуума — все это имеет значение в реальной производственной среде SMT.
Стабильный процесс подбора — это первый шаг к точному размещению. Если машина не может правильно выбрать компонент, это также повлияет на следующие этапы выравнивания и размещения.
Шаг «размещение» означает, что машина перемещает компонент в запрограммированное положение и устанавливает его на паяльную пасту, напечатанную на контактных площадках PCB. Перед размещением система технического зрения проверяет положение и угол компонента, затем машина автоматически корректирует любое небольшое смещение.
Этот шаг должен быть точным и повторяемым. Небольшое смещение может показаться несерьезным до оплавления, но после пайки оно может привести к таким дефектам, как смещение компонентов, плохие паяные соединения или проблемы с полярностью.
Для сборки PCB высокой плотности стабильное размещение зависит не только от скорости. Речь идет о том, чтобы каждый компонент снова и снова попадал туда, где он должен, на протяжении всего производственного цикла.
Хотя «взять и разместить» звучит как базовое движение, машина, стоящая за ним, сочетает в себе множество технологий. Он включает в себя точную механику, машинное зрение, управление движением, вакуумные системы, управление подачей и программное обеспечение для размещения.
Вот почему две машины с одинаковым внешним видом в реальном производстве могут работать совершенно по-разному. Разница часто заключается в том, насколько хорошо эти системы работают вместе в условиях непрерывной эксплуатации.
Для производителей понимание этого момента важно. О машине для комплектования и размещения следует судить не только по тому, насколько быстро она движется, но и по тому, насколько стабильно она может выбирать, исправлять и размещать компоненты в ходе ежедневного производства.

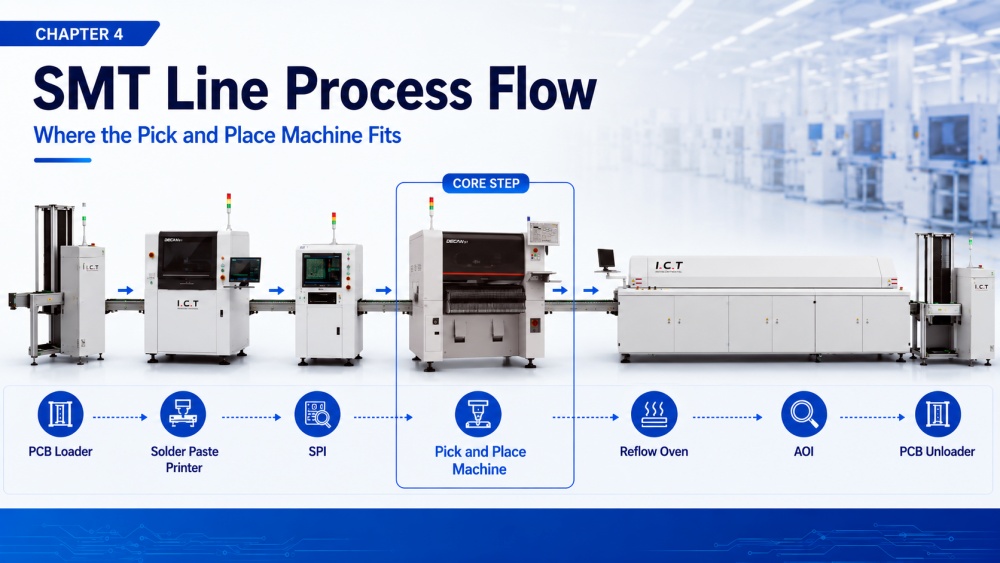

В середине производственной линии SMT используется машина для захвата и размещения SMT. Это происходит после печати паяльной пасты и перед пайкой оплавлением. Это положение делает его важным связующим звеном между подготовкой PCB и формированием окончательных паяных соединений.
Типичная линия SMT может включать в себя загрузчик PCB , принтер для паяльной пасты, SPI , машину для захвата и размещения, печь оплавления, AOI и разгрузчик PCB. У каждой машины своя работа, но именно на установочной машине PCB начинает превращаться в функциональный электронный узел.
Перед процессом захвата и установки на контактных площадках PCB напечатана только паяльная паста. После того, как машина захвата и размещения завершит свою работу, плата заполняется необходимыми компонентами SMD.
На этом этапе PCB превращается из подготовленной платы в собранную плату, готовую к пайке. Это одно из наиболее заметных изменений в процессе SMT, которое также оказывает прямое влияние на качество конечного продукта PCBA.
Если компоненты расположены точно, процесс оплавления дает лучшую основу для формирования надежных паяных соединений. Если размещение нестабильно, следующий процесс может выявить такие проблемы, как смещение, перемычка, надгробие или отсутствие компонентов.
Машина для захвата и размещения не работает в одиночку. Чистое и точное нанесение пасты зависит от принтера для паяльной пасты. Если паяльная паста не выровнена или ее недостаточно, качество установки все равно может ухудшиться, даже если машина размещает компоненты правильно.
SPI часто используется перед размещением для проверки высоты, площади, объема и смещения паяльной пасты. После установки PCB попадает в печь оплавления, где паяльная паста плавится и образует паяные соединения. AOI затем используется для проверки таких дефектов, как отсутствие деталей, неправильные компоненты, смещение, ошибки полярности и проблемы с пайкой.
Вот почему качество SMT следует рассматривать как комплексный процесс, а не результат работы одной машины. Машина захвата и размещения имеет решающее значение, но она должна работать вместе со всей линией SMT.
Поскольку машина захвата и размещения находится между печатью и оплавлением, любая нестабильность на этом этапе может повлиять на конечный результат. Небольшая проблема с размещением может стать серьезной проблемой после пайки.
В то же время эта машина также влияет на производственный ритм. Если размещение происходит слишком медленно, это может стать узким местом линии. Если она нестабильна, линия может часто останавливаться для регулировки, проверки или доработки.
Вот почему многие производители рассматривают машину для захвата и размещения как производственный двигатель линии SMT. Он не только размещает компоненты, но и помогает определить, насколько плавно может работать вся линия.
Машина для захвата и размещения SMT работает в рамках высокоскоординированного процесса. Он не просто перемещает детали из одного места в другое. Сначала он подтверждает положение PCB, выбирает правильный компонент, проверяет выравнивание компонента, а затем помещает его в запрограммированное место с контролируемой скоростью и точностью.
Этот процесс происходит непрерывно во время производства. За один PCB машина может повторить одно и то же основное движение сотни или даже тысячи раз, в зависимости от количества компонентов на доске. Настоящая ценность машины заключается не только в скорости, но и в ее способности повторять эти действия со стабильной точностью на протяжении всего производственного цикла.
Прежде чем начать установку, PCB необходимо правильно расположить внутри машины. Конвейер передает PCB в зону укладки, а машина фиксирует доску на месте, чтобы предотвратить перемещение во время работы.
Затем система технического зрения считывает контрольные метки на PCB. Эти отметки действуют как ориентиры, помогая машине подтвердить реальное положение и угол доски. Даже если PCB имеет небольшое смещение во время передачи, система может рассчитать смещение и скорректировать координаты размещения.
Этот шаг особенно важен для микросхем с мелким шагом, плотной компоновкой PCB и продуктов, требующих жестких допусков при размещении. Без точного выравнивания PCB даже хорошая установочная головка не может гарантировать стабильных результатов.
После подтверждения позиции PCB машина берет компоненты из устройств подачи, лотков или трубок. Сопло использует вакуумное всасывание для подъема каждого компонента из положения подачи.
После выбора компонента система технического зрения проверяет его положение, угол, а иногда и форму или полярность. Если компонент слегка повернут или смещен от центра насадки, программное обеспечение корректирует координаты размещения перед установкой его на PCB.
Это одна из ключевых причин, по которой автоматическое размещение более надежно, чем размещение вручную. Машина не зависит только от визуального суждения. Он использует камеры, программное обеспечение и систему управления движением, чтобы уменьшить количество мелких ошибок до того, как они станут производственными дефектами.
После коррекции зрения установочная головка перемещается в заданное положение и помещает компонент на паяльную пасту, напечатанную на контактных площадках PCB. Движение должно быть быстрым, но его также нужно контролировать. Слишком большая сила может повредить компонент или повредить паяльную пасту. Слишком слабый контроль может привести к нестабильному размещению.
Когда все запрограммированные компоненты размещены, PCB передается к следующему процессу, обычно пайке оплавлением. На данный момент плата больше не представляет собой просто напечатанный PCB с паяльной пастой. Получилась заселенная плата, готовая к пайке.
Именно здесь становится очевидна ценность процесса выбора и размещения. Он подготавливает PCB для надежного формирования паяного соединения в печи оплавления и напрямую влияет на стабильность конечного продукта PCBA.

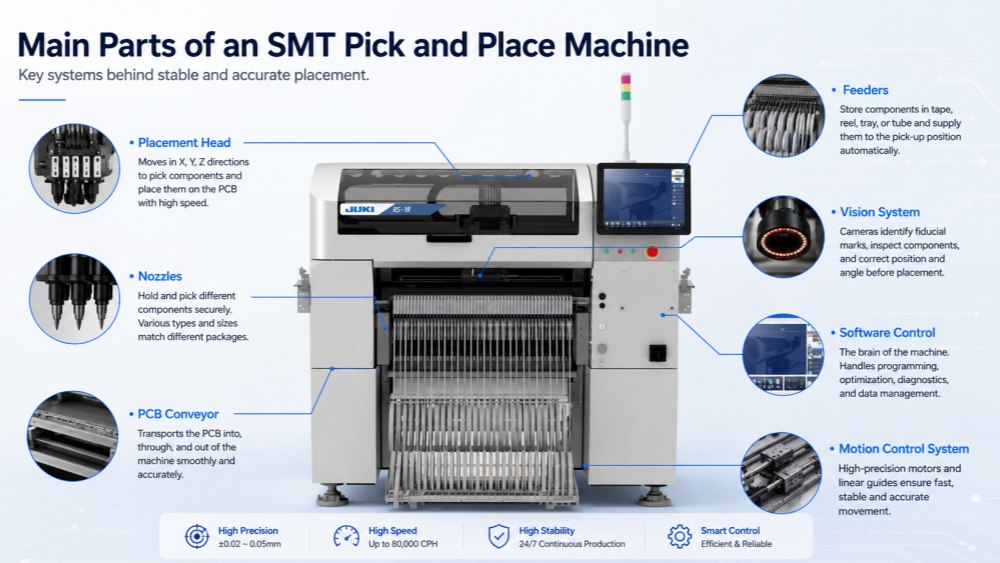

Машина для захвата и размещения товаров состоит из нескольких ключевых систем, работающих вместе. Каждая система имеет свою функцию, но ни одна из них не работает в одиночку. Стабильное размещение зависит от координации конвейера, питающих , сопел , установочной головки, камер, программного обеспечения и управления движением.
Понимание этих основных частей помогает покупателям и производственным группам лучше понять, почему машины для размещения изделий различаются по скорости, точности, стабильности и долговечности. Это также помогает объяснить, почему две машины, которые выглядят одинаково снаружи, могут совершенно по-разному работать в производственном цеху.
Рама машины обеспечивает основу для всей системы. Стабильная рама помогает снизить вибрацию во время высокоскоростного движения и обеспечивает точность установки в долгосрочной перспективе. Это особенно важно, когда машина непрерывно работает в ежедневном производстве.
Конвейер PCB перемещает доски в машину и из машины. Он должен плавно направлять PCB, правильно позиционировать его и поддерживать доски разных размеров. Для некоторых продуктов, особенно длинных плат LED или более толстых промышленных плат управления, устойчивость конвейера и поддержка плат становятся еще более важными.
Конструкция движения контролирует движение установочной головки. Он должен двигаться быстро, сохраняя при этом повторяемую точность. Хорошая система движения позволяет машине эффективно размещать компоненты, не жертвуя стабильностью.
Установочная головка является основной рабочей частью машины. Он перемещается между зоной подачи компонентов и PCB, неся сопло, которое захватывает и размещает каждый компонент.
Насадки маленькие, но очень важные. Они используют вакуумное всасывание для удержания компонентов во время движения. Для разных размеров и форм компонентов могут потребоваться разные типы сопел. Небольшой чип-резистор и большая микросхема не всегда могут обрабатываться одной и той же насадкой.
Питатели подают компоненты в машину. Наиболее распространенные детали SMD подаются через ленточные устройства подачи, тогда как более крупные микросхемы или специальные компоненты могут использовать лотковые или стержневые устройства подачи. Если устройство подачи не обеспечивает плавную подачу компонентов, процесс размещения может замедлиться или стать нестабильным.
Система технического зрения — одна из наиболее важных частей машины для захвата и размещения SMT. Он проверяет реперные метки PCB, проверяет положение компонента и помогает исправить угол или смещение перед размещением.
Программное управление объединяет все действия машины воедино. Он управляет программами размещения, библиотеками компонентов, положениями питателей, выбором сопел, траекториями движения и производственными данными. Без надежного программного обеспечения даже мощное механическое оборудование не сможет обеспечить стабильные производственные результаты.
В современном производстве SMT программное обеспечение становится все более важным. Хорошее программное обеспечение может сократить время настройки, улучшить управление программами, поддерживать отслеживаемость и помочь операторам управлять производством с меньшим количеством ошибок. Вот почему машину для захвата и размещения следует понимать как механическую систему, так и как цифровую систему управления.

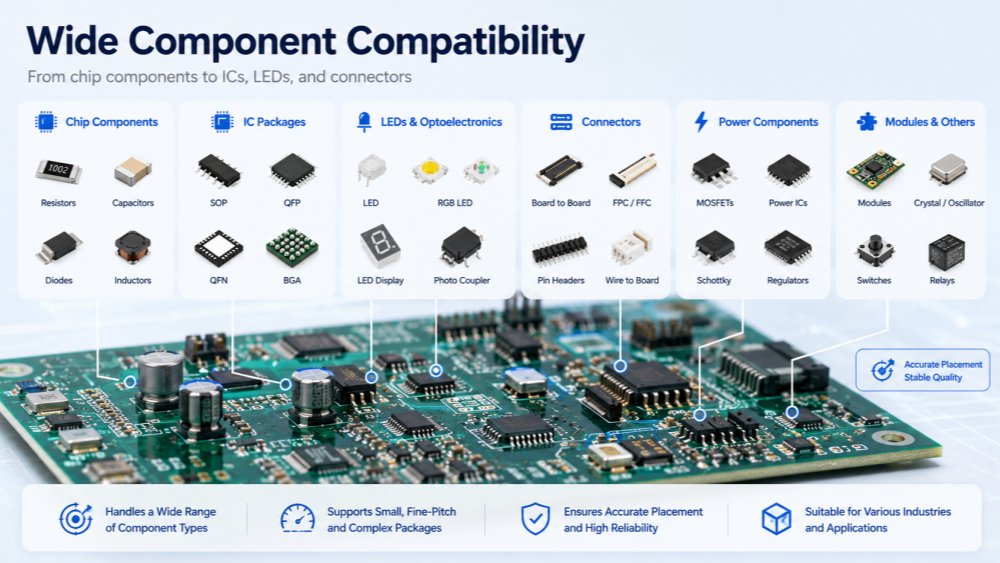

Машина для захвата и размещения SMT предназначена для работы с широким спектром компонентов поверхностного монтажа, используемых при сборке PCB. Эти компоненты могут быть очень маленькими, например чип-резисторы и конденсаторы, или более сложными, например микросхемы, LED, разъемы и модули.
Однако не каждая машина может одинаково хорошо разместить каждый компонент. Фактический диапазон компонентов зависит от установочной головки машины, системы сопел, вариантов устройства подачи, возможностей машинного зрения и программного управления. Вот почему понимание типов компонентов важно перед планированием производственного процесса SMT.
Большинство машин для захвата и размещения SMT могут работать с обычными компонентами SMD, такими как резисторы, конденсаторы, диоды, транзисторы, катушки индуктивности и небольшие корпуса микросхем. Эти детали обычно поставляются в катушках с лентой и загружаются в устройства подачи ленты.
Для стандартной сборки PCB эти компоненты часто составляют наибольший процент спецификации. Стабильная система подачи и точный подбор сопел важны, поскольку машине может потребоваться разместить тысячи таких деталей за один производственный цикл.
Несмотря на то, что эти компоненты выглядят простыми, последовательность размещения по-прежнему имеет значение. Небольшие смещения, неправильная ориентация или нестабильный захват могут повлиять на качество пайки после оплавления.
В дополнение к стандартным компонентам микросхем многие машины для захвата и размещения также могут размещать пакеты микросхем, такие как SOP, QFP, QFN, BGA и CSP. Эти компоненты обычно требуют лучшего визуального выравнивания, поскольку шаг их выводов или область пайки более чувствительны.
Компоненты LED также широко используются в машинах SMT, особенно в осветительных устройствах LED, модулях дисплея и автомобильных осветительных приборах. Для производства LED особенно важны направление размещения, последовательность позиций и поддержка доски.
Некоторые машины также могут обрабатывать разъемы, экраны, небольшие модули и другие компоненты специальной формы. Для этих деталей могут потребоваться специальные насадки, устройства подачи лотков или более тщательная настройка размещения.
Ассортимент комплектующих напрямую влияет на то, какой тип продукции может производить завод. Простая PCB, состоящая в основном из резисторов и конденсаторов, сильно отличается от сложной платы с BGA, разъемами, большими конденсаторами и микросхемами с мелким шагом.
Если машина не может плавно обрабатывать определенные компоненты, заводу может потребоваться размещение вручную, дополнительные этапы процесса или другая конфигурация машины. Это может снизить эффективность и увеличить риск качества.
По этой причине ассортимент компонентов никогда не следует рассматривать как мелкую деталь. Это один из основных факторов, определяющих, сможет ли машина для захвата и размещения SMT удовлетворить реальные производственные потребности.

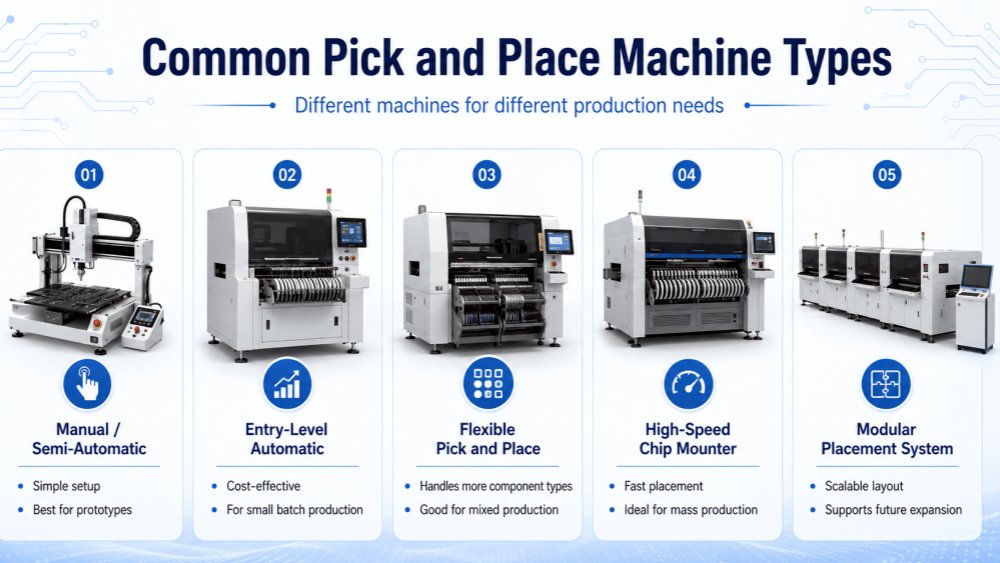

Машины для захвата и размещения SMT бывают разных типов, поскольку производители PCB преследуют разные производственные цели. Некоторым заводам требуется недорогое решение для прототипов. Некоторым нужны гибкие машины для смешанного производства. Другим требуется высокоскоростное размещение для массового производства.
Не существует единого типа машины, подходящего для каждого завода. Выбор правильного типа зависит от сложности продукта, объема производства, состава компонентов, планировки завода и планов будущего расширения.
Ручные или полуавтоматические машины для захвата и размещения часто используются для прототипов, ремонтных работ, лабораторных проектов или мелкосерийного производства. Они помогают улучшить размещение по сравнению с полностью ручной работой, но по-прежнему во многом зависят от навыков оператора.
Автоматы начального уровня — это ступень выше ручных систем. Они могут автоматически размещать компоненты в соответствии с программой и подходят для небольших заводов или начинающих производственных линий. Для простых плат и средней производительности они могут стать практической отправной точкой.
Однако эти машины обычно имеют ограничения по скорости, мощности устройства подачи, ассортименту компонентов и возможности долгосрочного масштабирования. Они полезны для базового производства, но могут оказаться недостаточными, когда объем или сложность продукции увеличивается.
Гибкие машины для захвата и размещения предназначены для заводов, производящих различные типы PCB. Обычно они могут работать с более широким диапазоном компонентов, включая компоненты микросхем, микросхемы, LED, разъемы и некоторые специальные корпуса.
Этот тип машин часто используется в производстве EMS, промышленных платах управления, автомобильной электронике и среднесерийном производстве. Для этих клиентов гибкость может быть более ценной, чем просто погоня за максимальной скоростью размещения.
Гибкая машина помогает снизить нагрузку, связанную с частой сменой продукции. Это дает фабрике больше возможностей для обработки различных спецификаций, разных размеров PCB и разных производственных партий.
Высокоскоростные устройства для установки чипов созданы для скорости. Они обычно используются для продуктов со множеством мелких компонентов, таких как платы LED, бытовая электроника, силовые платы и другие крупносерийные приложения.
Модульные системы размещения предназначены для заводов, которым необходимы как мощность, так и масштабируемость. Линию можно сначала сконфигурировать с одной машиной, а затем по мере роста производства расширять ее дополнительными модулями размещения.
Для более крупных заводов SMT обычная установка может сочетать высокоскоростное размещение с гибким размещением. Это позволяет линии быстро размещать небольшие компоненты микросхем, сохраняя при этом большую гибкость при работе с микросхемами, разъемами и более сложными деталями.
Многие люди используют термины «машина для захвата и размещения» и «установщик чипов» одинаково. В ежедневных разговорах SMT это обычно приемлемо. Оба термина относятся к оборудованию, используемому для размещения компонентов поверхностного монтажа на PCB.
Но с более практической точки зрения смысл может иметь небольшую разницу. Понимание этой разницы помогает клиентам более четко читать характеристики машин и избежать путаницы при сравнении оборудования.
«Машина для подбора и размещения» — более широкий термин. Он описывает основную функцию машины: сбор компонентов из системы снабжения и размещение их на PCB.
Этот термин может использоваться для многих типов оборудования для размещения SMT, включая машины начального уровня, гибкие машины для размещения, высокоскоростные машины и модульные системы размещения.
По этой причине термин «SMT машина для захвата и размещения» часто является лучшим общим термином, когда речь идет об автоматическом размещении компонентов в сборке PCB.
Термин «установщик чипов» часто используется для описания машин, предназначенных для установки компонентов микросхем на высокой скорости. Эти компоненты могут включать резисторы, конденсаторы, небольшие диоды, небольшие LED и другие стандартные детали SMD.
Во многих линиях SMT устройство для монтажа микросхем используется для быстрого размещения компонентов меньшего размера, в то время как другое гибкое устройство для монтажа может работать с микросхемами, разъемами или более сложными компонентами.
Это особенно распространено в крупносерийном производстве, где линия устроена таким образом, чтобы сбалансировать скорость и возможности обработки компонентов.
Разница между этими терминами имеет значение, поскольку клиент может думать, что одна машина идеально справится с любой задачей по размещению. На самом деле разные машины оптимизированы для разных задач.
Высокоскоростное устройство для монтажа микросхем может отлично подходить для размещения тысяч небольших компонентов, но может быть не лучшим выбором для сложных микросхем, высоких разъемов или компонентов специальной формы. Гибкая машина для захвата и размещения, возможно, не самая быстрая, но она может удовлетворить более широкий спектр производственных потребностей.
Так что при сравнении машин лучше смотреть не только на название. Реальный вопрос заключается в том, сможет ли машина справиться с вашим размером PCB, структурой спецификации, диапазоном компонентов и производственным заданием.
Устройство для захвата и размещения SMT важно, поскольку оно контролирует один из наиболее чувствительных этапов сборки PCB: установку каждого компонента для поверхностного монтажа в правильное положение перед пайкой. Если этот шаг нестабилен, следующий процесс перекомпоновки не сможет полностью «исправить» проблему.
Для многих заводов машина для захвата и размещения также является точкой, где производство начинает становиться по-настоящему автоматизированным. Это сокращает необходимость ручной обработки, улучшает повторяемость и помогает производителям производить более стабильные PCBA с более высокой скоростью.
Ручное размещение может работать для прототипов или очень маленьких партий, но это становится затруднительным, когда PCB имеет сотни компонентов или когда объем заказа увеличивается. Машина для захвата и размещения может размещать компоненты гораздо быстрее и более последовательно, чем ручная работа.
Это не только улучшает скорость размещения. Это также помогает всей строке SMT работать более плавно. Когда процесс размещения стабилен, платы могут непрерывно переходить от печати к размещению, а затем к оплавлению и проверке.
Для производителей, обрабатывающих регулярные производственные заказы, этот стабильный поток очень важен. Это помогает сократить время ожидания, необходимость ручной коррекции и ненужные прерывания процесса.
В сборке PCB согласованность имеет такое же значение, как и скорость. Станок может повторять одну и ту же программу размещения снова и снова, сохраняя более стабильное положение компонентов на разных платах и в разных производственных партиях.
Это особенно полезно для плотных макетов PCB, микросхем с мелким шагом, LED и продуктов со строгими требованиями к качеству. Когда каждый компонент размещен точно, процесс оплавления дает лучшую основу для формирования надежных паяных соединений.
Стабильный процесс выбора и размещения может помочь уменьшить распространенные проблемы, связанные с размещением, такие как смещение компонентов, недостающие детали, неправильная ориентация или непоследовательное позиционирование.
Ручная сборка во многом зависит от опыта и сосредоточенности операторов. Даже квалифицированные работники могут столкнуться с проблемами, когда компоненты очень малы, платы плотные или производство должно продолжаться в течение долгих часов.
Машина для захвата и размещения SMT использует запрограммированные координаты, выравнивание изображения и контролируемое движение, чтобы уменьшить эту зависимость. Операторы по-прежнему играют важную роль, но их работа больше смещается в сторону настройки, мониторинга, подготовки материалов и управления процессами.
Для растущих фабрик это большой шаг. Это упрощает управление производством, его легче повторять и масштабировать.
Машина для захвата и размещения сама по себе не создает паяное соединение, но качество ее размещения напрямую влияет на конечный результат пайки. Если перед оплавлением компонент установлен неправильно, дефект может стать видимым только после пайки.
Вот почему размещение не следует рассматривать как простой механический этап. Это процесс, который объединяет подачу материала, выравнивание PCB, распознавание компонентов, состояние сопла, программирование программного обеспечения и окончательное качество пайки.

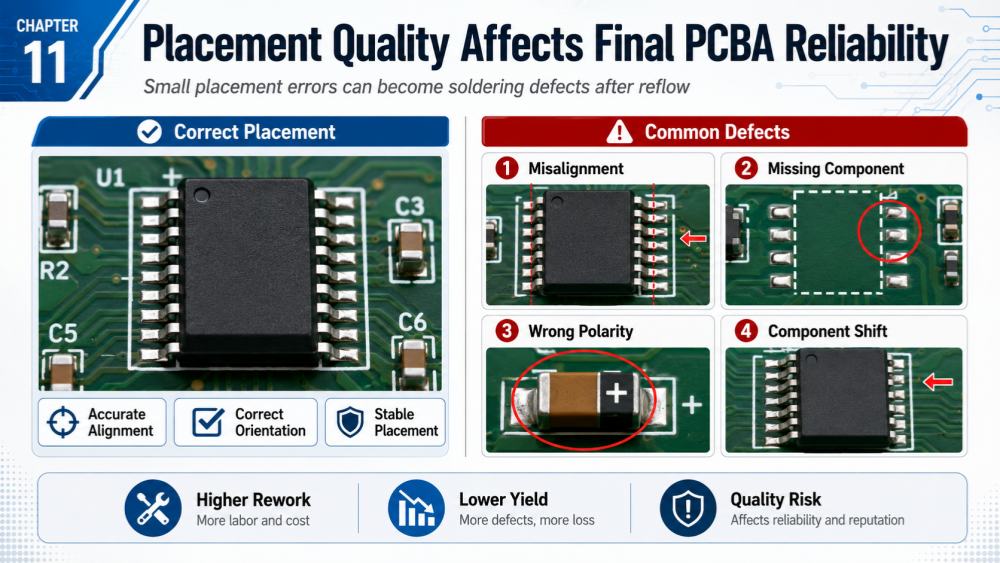

Некоторые дефекты PCBA могут быть связаны с процессом захвата и размещения. К ним могут относиться несоосность компонентов, отсутствие компонентов, неправильные компоненты, перепутанная полярность, смещение компонентов и плохой контакт с паяльной пастой.
Для микросхем с малым шагом даже небольшое смещение размещения может привести к образованию перемычек или открытию соединений после оплавления. В течение LED с неправильное направление или несоответствие положения могут повлиять на внешний вид и электрические функции изделия. Неустойчивое размещение разъемов или более крупных компонентов может привести к проблемам с плохой пайкой или сборкой.
Эти дефекты могут увеличить время доработки, снизить выход продукции с первого прохода и создать скрытые риски надежности, если их не устранить на ранней стадии.
Важно понимать, что не каждый дефект после оплавления вызван устройством захвата и размещения. Качество SMT зависит от нескольких связанных процессов.
Например, плохая печать паяльной пастой может привести к недостаточному припою, перемычкам или смещению компонентов. Нестабильный профиль оплавления также может привести к дефектам пайки. Неправильная загрузка материала, изношенные сопла, поврежденные питатели или неправильные настройки программы могут создать проблемы, даже если машина сама на это способна.
Вот почему хорошие фабрики не только спрашивают: «Точна ли машина для укладки?», они также проверяют весь процесс до и после укладки.
Стабильный процесс подбора и размещения помогает уменьшить количество дефектов, которых можно избежать. Точное выравнивание PCB, чистые сопла, плавная работа устройства подачи, правильные библиотеки компонентов и надежный визуальный контроль — все это способствует повышению качества укладки.
Когда эти факторы контролируются, PCB попадает в печь оплавления с правильно и последовательно расположенными компонентами. Это придает процессу пайки более прочную основу и помогает повысить общую стабильность сборки PCB.
Проще говоря, хорошее размещение само по себе не гарантирует идеальную пайку, но плохое размещение почти всегда создает риск для следующего процесса.
Машина для захвата и размещения SMT — это только часть полной линии SMT. Лучше всего это работает, когда окружающее оборудование также стабильно и правильно подобрано. В реальном производстве печать, размещение, пайка и контроль связаны как одна цепочка.
Если один шаг нестабильен, это может повлиять на следующий шаг. Вот почему производители должны понимать не только саму машину для захвата и размещения, но и то, как она работает с принтером для паяльной пасты SPI, печью оплавления AOI и погрузочно-разгрузочным оборудованием.
Перед размещением принтер для паяльной пасты наносит паяльную пасту на площадки PCB. Это основа для размещения компонентов и формирования паяного соединения. Если паста напечатана слишком много, слишком мало или в неправильном положении, качество размещения и пайки может ухудшиться.
SPI, или проверка паяльной пасты, проверяет напечатанную паяльную пасту перед установкой компонентов. Он может обнаружить такие проблемы, как недостаточное количество пасты, избыток пасты, смещение пасты или неправильная форма пасты.
Этот шаг ценен, поскольку позволяет выявить дефекты печати на ранней стадии. После установки и пайки компонентов стоимость поиска и устранения проблем становится намного выше.
После размещения PCB перемещается в печь оплавления. Печь нагревает плату с помощью контролируемого температурного профиля, позволяя паяльной пасте плавиться и образовывать паяные соединения между компонентами и контактными площадками PCB.
Прежде чем это произойдет, машина для захвата и размещения должна точно разместить каждый компонент. Если компонент сдвинут, наклонен, перевернут или плохо установлен, процесс оплавления может выявить проблему как видимый дефект.
Вот почему размещение и перекомпоновку следует рассматривать вместе. Хорошее размещение дает лучшую отправную точку для оплавления, а стабильная печь для оплавления помогает правильно завершить процесс пайки.
После перекомпоновки AOI проверяет готовый PCB на наличие видимых дефектов. Он может проверять отсутствующие компоненты, неправильные детали, проблемы с полярностью, смещение компонентов, перемычки, недостаточность припоя и другие распространенные проблемы.
Погрузочно-разгрузочное оборудование, такое как PCB погрузчики, конвейеры, буферы и разгрузчики, также обеспечивает стабильную работу линии. Плавная передача PCB сокращает необходимость ручного труда и помогает поддерживать непрерывность производства.
В хорошо спланированной линии SMT каждая машина поддерживает следующую. Машина для захвата и размещения занимает центральное место, но стабильная производительность достигается за счет совместной работы всей линии.

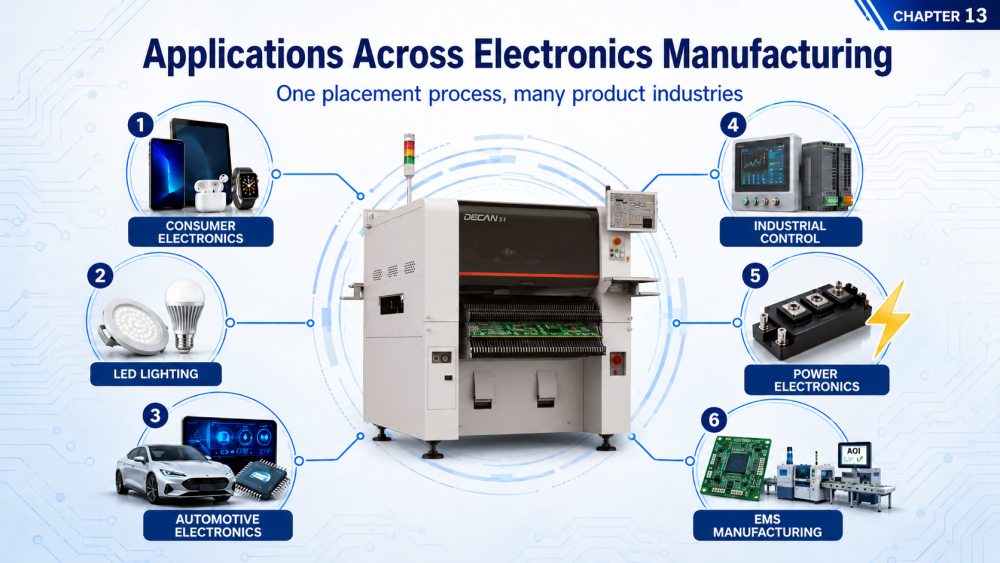

SMT Машины для захвата и размещения используются во многих отраслях производства электроники . Для любого продукта, в котором используются компоненты поверхностного монтажа на PCB, может потребоваться оборудование этого типа, особенно когда производство требует скорости, стабильности и воспроизводимого качества.
В разных отраслях разные требования. Некоторые сосредотачиваются на большом объеме. Некоторые делают упор на точность и надежность. Другим нужна гибкость, поскольку они производят множество моделей PCB небольшими или средними партиями.
В бытовой электронике часто используются компактные конструкции PCB со множеством мелких компонентов. Такие продукты, как интеллектуальные устройства, модули управления, зарядные устройства и небольшие электронные платы, требуют быстрого и точного размещения для обеспечения стабильного производства.
LED освещение — еще одно распространенное применение. Лампы LED, трубки LED, панели LED, ленты LED и платы автомобильного освещения часто требуют множества повторяющихся компонентов. Для этих продуктов единообразие размещения может влиять как на электрические характеристики, так и на внешний вид.
В обеих отраслях машины для захвата и размещения помогают производителям увеличить производительность, сохраняя при этом стабильное размещение компонентов в больших производственных партиях.
Автомобильная электроника обычно требует более высокой надежности. Платы, используемые в системах освещения, контроллерах, датчиках и модулях питания, могут включать микросхемы, разъемы, конденсаторы и другие компоненты, которые необходимо размещать точно.
Промышленные платы управления часто имеют более широкий набор компонентов. Им не всегда может требоваться самая высокая скорость, но им необходимо стабильное размещение для различных типов компонентов и размеров плат.
Силовая электроника может включать более крупные компоненты, более толстые платы и более тяжелые детали. Для этих продуктов процесс размещения должен обеспечивать как точность, так и стабильность работы с компонентами.
Производители EMS часто реализуют множество различных проектов клиентов. Сегодня они могут производить промышленные платы управления, а на следующий день — модули связи, платы LED или бытовую электронику.
Для этого типа производства очень важна гибкость. Машина должна поддерживать разные размеры PCB, структуры спецификаций, пакеты компонентов и производственные партии.
Вот почему машины для захвата и размещения SMT используются не только для массового производства. Они также широко используются в смешанной сборке PCB, где стабильная переналадка, надежный программный контроль и широкая совместимость компонентов являются ключом к ежедневному производству.
Машина для захвата и размещения требует регулярного обслуживания, чтобы обеспечить стабильное размещение с течением времени. Даже высококачественная машина может потерять точность или эффективность, если сопла, питатели, камеры, конвейеры или вакуумные системы не проверяются должным образом.
Базовое техническое обслуживание заключается не только в предотвращении поломок. Это также помогает уменьшить количество ошибок размещения, нестабильного захвата, неожиданных остановок машины и проблем с качеством во время производства. На любом заводе, использующем сборку SMT, техническое обслуживание должно быть частью ежедневной производственной программы, а не чем-то, выполняемым только после появления проблемы.
Форсунки напрямую контактируют с процессом захвата компонентов. Если сопло засорено, изношено или загрязнено, машина может неправильно подобрать компоненты или компонент может сместиться во время движения. Регулярная очистка и проверка насадок могут помочь предотвратить отсутствие деталей и нестабильное размещение.
Кормушки также требуют внимания. Устройство подачи, которое не продвигает компоненты плавно, может привести к ошибкам захвата, задержкам или повторным сигналам тревоги машины. Операторы должны проверить состояние устройства подачи, движение ленты, натяжение защитной ленты и подачу компонентов перед началом производства.
Систему технического зрения также следует содержать в чистоте. Пыль, остатки флюса или плохие условия освещения могут повлиять на распознавание камеры. Чистые камеры помогают машине более точно считывать контрольные метки и положения компонентов.
Вакуумное всасывание имеет решающее значение для стабильного захвата компонентов. Если уровень вакуума нестабильен, сопло может не надежно удерживать компонент. Это может привести к падению деталей, повороту компонентов или неправильному размещению.
Давление воздуха следует регулярно проверять в соответствии с требованиями машины. Небольшая проблема с подачей воздуха может вызвать повторяющиеся производственные проблемы, которые трудно обнаружить на первый взгляд.
Конвейерной системе также необходимо плавное движение. Если PCB не перенесен или не расположен правильно, точность размещения может ухудшиться. Проверка ширины рельсов, поддержки досок, датчиков и конвейерных лент помогает поддерживать стабильность всего процесса.
Хороший уход не всегда должен быть сложным. Практическая процедура может включать ежедневную очистку, еженедельную проверку, регулярную калибровку, резервное копирование программы и замену изношенных деталей.
Операторы также должны фиксировать повторяющиеся сигналы тревоги или проблемы с размещением. Если одна и та же проблема возникает снова и снова, это может указывать на неисправность устройства подачи, износ насадки, плохую упаковку компонентов или неправильную настройку программы.
Хорошо обслуживаемая машина для захвата и размещения может работать более плавно, сокращать время простоя и обеспечивать более стабильное качество сборки PCB.
Многие клиенты сначала сравнивают машины для захвата и размещения по скорости, марке или цене. Эти факторы важны, но они не дают полной картины. В реальном производстве SMT производительность машины зависит от продукта, состава компонентов, метода настройки, навыков оператора и управления всей линией процесса.
Понимание распространенных недопониманий может помочь предприятиям избежать неверных ожиданий и принимать более обоснованные решения при планировании производства SMT.
Скорость важна, но более быстрая машина не всегда является лучшим выбором для каждого завода. Машина с высокой номинальной скоростью может очень хорошо работать на простых платах с множеством повторяющихся компонентов микросхем. Но если продукт имеет много микросхем, разъемов, компонентов лотка или часто меняется модель, фактическая производительность может сильно отличаться от номинальной.
Для производства большого количества смеси стабильность, настройка питателя, ассортимент компонентов и эффективность переналадки могут быть более ценными, чем просто максимальная скорость.
Вот почему заводы не должны оценивать машину для перестановки только по CPH. Лучше задаться вопросом, сможет ли машина соответствовать реальной конструкции PCB, структуре спецификации и графику производства.
Некоторые клиенты ожидают, что одна машина будет идеально обрабатывать все продукты. На самом деле разные сборки PCB требуют разных возможностей размещения.
Простая плата LED, автомобильная плата управления, силовая электроника PCB и плата связи высокой плотности могут нуждаться в разных приоритетах размещения. Некоторым продуктам нужна скорость. Некоторым нужна более высокая точность. Некоторым нужно больше позиций для подачи. Некоторым требуется лучшая поддержка более крупных компонентов или компонентов специальной формы.
Машина для захвата и размещения может быть очень гибкой, но у нее все же есть ограничения. Правильное решение должно основываться на реальных производственных потребностях, а не только на одном общем описании машины.
Машина для захвата и размещения имеет решающее значение, но сама по себе она не контролирует качество SMT. Конечное качество PCBA также зависит от печати паяльной пасты, проверки SPI, профиля температуры оплавления, проверки AOI, обработки материала и настройки оператора.
Например, если паяльная паста напечатана плохо, ее точное размещение все равно может привести к дефектам пайки. Если профиль оплавления нестабилен, правильно установленный компонент все равно может иметь слабые паяные соединения.
Вот почему надежное производство SMT следует рассматривать как целостный процесс. Машина захвата и размещения — одна из наиболее важных частей, но она должна работать вместе со всей линией SMT.
Не каждый завод начинается с полностью автоматической линии SMT. Некоторые начинают с ручного размещения, использования простых инструментов или мелкосерийного производства. Но по мере увеличения количества заказов и усложнения дизайна PCB ручное размещение часто становится трудно контролировать.
Машина для захвата и размещения SMT становится необходимой, когда заводу требуется лучшая согласованность, более высокая производительность, меньшая зависимость от ручного труда и более воспроизводимое качество продукции.
Ручное размещение может быть приемлемым для простых прототипов или очень небольших партий. Но когда количество компонентов увеличивается, ручная работа быстро становится узким местом.
Операторам требуется больше времени для размещения каждого компонента, проверки направления, предотвращения ошибок и обеспечения единообразия процесса. По мере роста объемов производства управлять этим становится все труднее.
Машина для захвата и размещения помогает решить эту проблему, автоматически размещая компоненты в соответствии с программой. Это позволяет заводу перейти от медленной ручной сборки к более стабильному производственному потоку.
По мере того, как макеты PCB становятся плотнее, точность размещения становится более важной. Небольшие компоненты, микросхемы с мелким шагом, LED и разъемы требуют стабильного позиционирования перед пайкой оплавлением.
Ручное размещение может варьироваться от оператора к оператору. Даже у одного и того же оператора после долгого рабочего времени результаты могут быть разными. Эти небольшие отклонения могут привести к доработке, давлению при проверке и нестабильному выходу при первом проходе.
Автоматическая машина для захвата и размещения повышает повторяемость за счет использования запрограммированных координат, коррекции зрения и контролируемого перемещения при размещении. Это помогает фабрикам поддерживать более стабильное качество различных партий.
Фабрике может понадобиться машина для захвата и размещения, когда она готовится принять более крупные заказы, сократить время доставки или построить более полную производственную линию SMT.
Часто это тот момент, когда планирование производства становится более серьезным. Заводу необходимо подумать о размере PCB, типах компонентов, целевой производительности, печати паяльной пасты, пайке оплавлением, проверке и будущем расширении.
На этом этапе машина для захвата и размещения — это не просто часть оборудования. Он становится частью долгосрочной производственной мощности завода. Выбор правильной настройки может помочь предприятию расти с меньшим количеством технологических проблем в дальнейшем.
После понимания того, что делает машина для захвата и размещения SMT, обычно возникает следующий вопрос: какой тип машины или производственная установка подходит для реального завода?
Без базовой производственной информации невозможно дать надежный ответ. Решение по выбору и размещению должно быть спланировано с учетом фактического PCB, списка компонентов, объема производства, планировки завода и долгосрочных производственных целей. Без этих деталей выбор машины может легко превратиться в предположение, основанное только на скорости или цене.
Для многих производителей выбор машины для захвата и размещения является также началом планирования полной линии SMT. Машина должна работать с принтером для паяльной пасты, SPI, печью оплавления, AOI, погрузочно-разгрузочным оборудованием, а иногда и с более поздними процессами DIP или нанесения покрытия. Вот почему полнострочное представление важно с самого начала.
Первая необходимая информация — это сам PCB. Длина, ширина, толщина, конструкция панели и специальная форма платы влияют на конфигурацию машины.
Спецификация не менее важна. Он показывает, какие компоненты необходимо разместить, сколько деталей используется и какие типы пакетов включены. Плата, состоящая в основном из резисторов и конденсаторов, может иметь совершенно другие требования к оборудованию, чем плата с BGA, QFN, разъемами, LED, экранами или компонентами специальной формы.
Эти сведения помогают инженерам понять потребности питателя, требования к форсункам, требованиям к зрению, сложности размещения и фактическую производственную нагрузку. Две PCB могут выглядеть одинаково по размеру, но если на одной плате больше компонентов или более сложные корпуса, требуемое решение по размещению может быть совершенно другим.
Хорошее решение должно не только удовлетворять сегодняшние производственные потребности. Он также должен соответствовать полному производственному потоку SMT. Целевая производительность, рабочие смены, ассортимент продукции, требования к проверке и планы будущего расширения — все это влияет на окончательную конфигурацию оборудования.
Например, высокоскоростная машина для захвата и размещения может не принести реальную производственную ценность, если принтер, печь оплавления, AOI или система обработки не могут справиться с этой задачей. Точно так же гибкая укладочная машина может больше подойти для заводов, производящих множество моделей PCB небольшими партиями.
Вот почему выбор машины должен быть связан с полным планированием линии. Цель состоит не только в том, чтобы выбрать одну машину, но и в том, чтобы построить производственную линию, которая будет бесперебойно работать от загрузки PCB до пайки, проверки, разгрузки и последующего расширения процесса.
На новых заводах или расширяющихся производителях часто бывает трудно определить подходящую машину только по каталогу. Реальное производство требует опыта работы в различных отраслях, типах PCB, комплектах компонентов, планировке завода и технологических требованиях.
I.C.T предоставляет клиентам комплексные решения для линий SMT, DIP и конформного покрытия. Вместо того, чтобы рассматривать машину для захвата и размещения как единую часть оборудования, I.C.T оценивает весь производственный процесс, включая печать паяльной пасты, размещение компонентов, пайку оплавлением, проверку, обработку, сборку через отверстия и требования к покрытию, когда это необходимо.
Имея опыт реализации проектов во многих отраслях и типах продуктов, I.C.T может помочь производителям спланировать более практичное решение на основе информации PCB, структуры спецификации, целевой мощности, бюджета и будущего расширения. Это делает проект более безопасным, точным и его легче масштабировать в дальнейшем.
Машина для захвата и размещения SMT — это нечто большее, чем просто машина, которая перемещает компоненты из устройств подачи в PCB. Это основное оборудование, которое объединяет печать паяльной пасты, размещение компонентов, пайку оплавлением и окончательную проверку в полный процесс сборки SMT.
Понимая, как оно работает, какие детали оно включает, какие компоненты оно может размещать и как оно взаимодействует с другим оборудованием SMT, производители могут принимать более обоснованные решения при планировании сборочного производства PCB.
На новых заводах понимание механизма захвата и размещения помогает составить четкое представление о производстве SMT. Это объясняет, почему позиционирование PCB, стабильность питателя, состояние форсунок, выравнивание обзора и программное управление — все это имеет значение в повседневной работе.
Для растущих предприятий это понимание также помогает выявить технологические риски. Если размещение нестабильно, проблема может возникнуть не из одной точки. Это может быть связано с материалами, программированием, устройствами подачи, обслуживанием, качеством печати, контролем оплавления или полной настройкой линии SMT.
Вот почему базовые знания станков полезны не только новичкам. Это также помогает производственным группам лучше общаться, быстрее устранять неполадки и планировать более стабильные процессы сборки.
Машина для захвата и размещения может улучшить скорость, повторяемость и точность размещения, но она не работает сама по себе. Стабильная сборка PCB зависит от всей линии, включая принтер для паяльной пасты, SPI, печь оплавления, AOI, погрузочно-разгрузочное оборудование и управление производством.
На многих заводах линия SMT является лишь частью полного производственного процесса. Некоторые продукты также требуют установки DIP, волновой пайки, селективной пайки, очистки PCBA, защитного покрытия, отверждения или окончательной проверки. Если эти процессы не будут учтены на ранней стадии, завод может столкнуться с проблемами планировки, узкими местами в процессах или дополнительными инвестициями позже.
По этой причине лучшее планирование производства SMT всегда должно выходить за рамки одной машины. Он должен учитывать весь производственный поток, от первого ввода PCB до окончательно собранного и защищенного PCBA.
I.C.T предоставляет более одной машины SMT. Являясь поставщиком комплексных решений для производства электроники, I.C.T поддерживает клиентов с помощью производственных линий SMT, линий DIP, линий защитного покрытия, систем обработки PCBA, инспекционного оборудования и полного планирования заводского производства.
Для клиентов, выбирающих машину для захвата и размещения, I.C.T также может помочь оценить полную конфигурацию линии SMT на основе реальных производственных потребностей. Сюда входят размер PCB, спецификация, диапазон компонентов, целевой объем выпуска, требования к проверке, производственные площади, бюджет и планы будущего расширения.
Имея опыт работы во многих отраслях и областях применения продуктов, I.C.T помогает производителям создавать практичные, стабильные и масштабируемые производственные линии. Независимо от того, начинается ли проект с одной машины для захвата и размещения или с комплексного решения для завода по производству SMT, DIP и покрытий, цель одна и та же: помочь клиентам перейти от выбора оборудования к надежному производству с меньшим риском.
Машина для захвата и размещения SMT — это автоматизированная машина, которая размещает компоненты для поверхностного монтажа на печатных платах во время сборки PCB. Он выбирает компоненты из устройств подачи, лотков или трубок, проверяет их положение с помощью системы технического зрения и размещает их на правильных площадках PCB. Эта машина обычно используется на заводах электроники, производстве EMS, линиях освещения LED, автомобильной электронике и производстве промышленных плат управления. Для стабильного производства он должен работать вместе с принтером для паяльной пасты, печью оплавления, AOI и другим линейным оборудованием SMT.
Машина для захвата и размещения SMT работает, загружая PCB, распознавая контрольные метки, извлекая компоненты из устройств подачи, корректируя положение компонентов посредством визуального выравнивания и помещая каждую деталь на PCB. Процесс контролируется программным обеспечением и постоянно повторяется во время производства. Это позволяет машине размещать небольшие компоненты SMD, микросхемы, LED и другие пакеты с большей скоростью и согласованностью, чем размещение вручную. Для достижения наилучших результатов фабрикам следует подготовить точные данные спецификации, файлы PCB и правильно настроить устройство подачи перед производством.
Машина для захвата и размещения SMT может устанавливать множество компонентов для поверхностного монтажа, включая резисторы, конденсаторы, диоды, транзисторы, микросхемы, LED, QFP, QFN, BGA, разъемы и небольшие модули. Фактический ассортимент компонентов зависит от модели машины, типа питателя, системы сопел, системы технического зрения и точности размещения. Для простой платы LED может потребоваться только стандартное размещение микросхем, тогда как автомобильным или промышленным платам управления может потребоваться поддержка более крупных микросхем и разъемов. Прежде чем выбирать машину, заводы должны внимательно просмотреть спецификацию и список комплектации компонентов.
Да, во многих производственных дискуссиях SMT термин «переборочный станок» и «установщик стружки» относятся к одинаковому оборудованию. Оба используются для размещения компонентов поверхностного монтажа на PCB. Разница в том, что «машина для захвата и размещения» — это более широкий термин, а «установщик микросхем» часто относится к машинам, предназначенным для высокоскоростной установки небольших компонентов микросхем, таких как резисторы, конденсаторы и LED. На заводах, производящих смешанную продукцию PCB, лучше проверить ассортимент компонентов машины, мощность питателя и возможности машинного зрения, а не полагаться только на название.
Фабрике следует использовать автоматическую машину для захвата и размещения, когда ручное размещение становится слишком медленным, непоследовательным или трудно контролируемым. Обычно это происходит, когда объем PCB увеличивается, размер компонента становится меньше или продукт требует стабильной повторяемости. Автоматическое размещение полезно для заводов EMS, производства LED, бытовой электроники, автомобильной электроники и промышленной сборки PCB. Это помогает снизить зависимость от ручного труда и улучшить производственный поток. Для новых или расширяющихся заводов I.C.T может помочь просмотреть размер PCB, спецификацию, целевую производительность и полные требования к линии SMT перед планированием решения.
