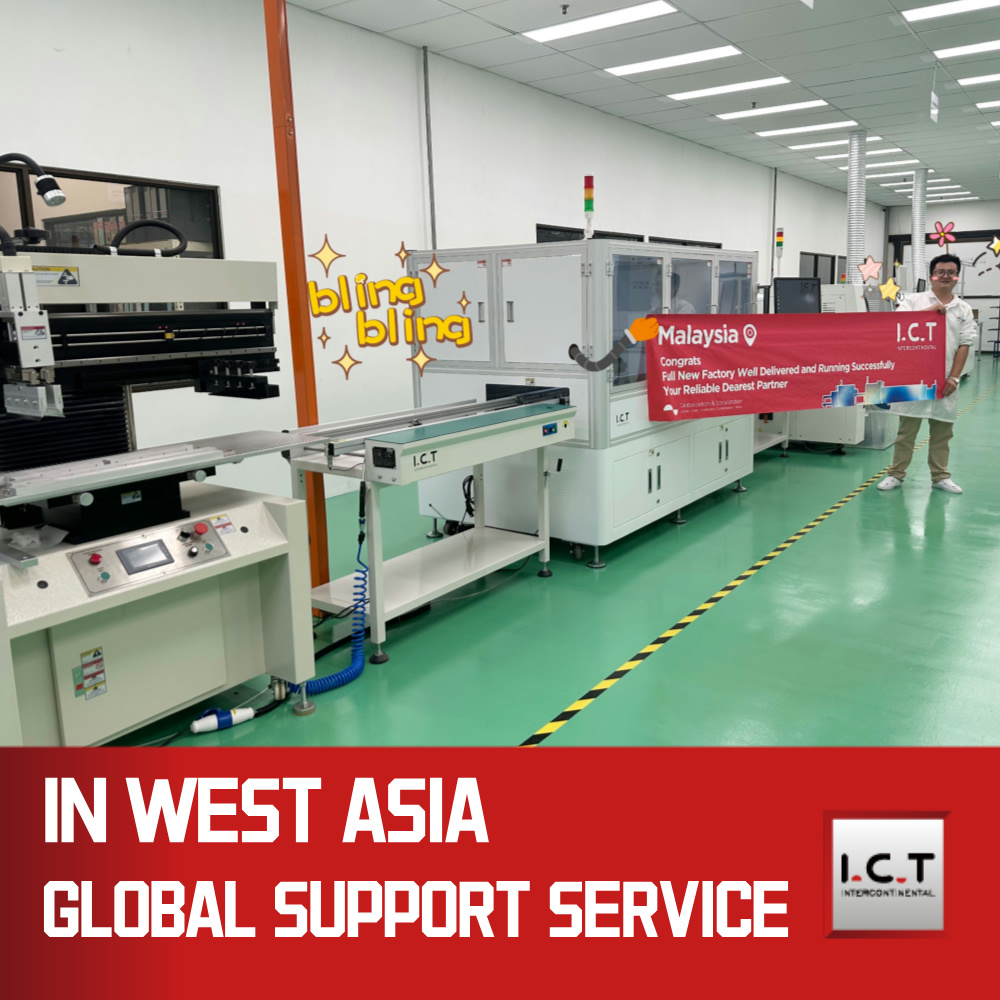

Вы хотите повысить эффективность производства электроники? Разработка правильной линии SMT имеет решающее значение для успеха. Линия SMT объединяет несколько процессов, включая печать паяльной пасты, размещение компонентов, пайку оплавлением и системы контроля.
Правильный дизайн существенно влияет на эффективность, качество и затраты. В этом посте мы рассмотрим, как эффективно спроектировать линию SMT, уделяя особое внимание вариантам компоновки, уровням автоматизации и важным факторам платы. Вы также познакомитесь с информацией от I.C.T, лидера в области интеллектуальных решений SMT.
Проектирование эффективной линии SMT требует тщательного продумывания производственных целей. Понимание этих целей помогает сформировать ваш выбор дизайна. Вот некоторые ключевые аспекты, которые следует учитывать.
Объем производства: большие объемы против малых объемов
Объем производства играет важную роль в определении планировки и уровня автоматизации вашей линии SMT.
● Крупносерийное производство. Для производителей, стремящихся к массовому производству, эффективность имеет первостепенное значение. Зачастую это означает выбор в пользу полностью автоматизированных систем. Эти линии могут работать непрерывно, что снижает трудозатраты и увеличивает производительность. Например, полностью автоматизированные решения I.C.T, такие как принтер I.C.T-5151, предназначены для эффективной обработки больших партий.
● Малообъемное производство. Напротив, мелкосерийное производство часто предполагает больше ручных процессов. Это часто встречается при создании прототипов или индивидуальных заказах. Здесь гибкость является ключевым моментом. Полуавтоматические машины можно использовать для быстрой смены различных продуктов. Такая адаптивность помогает удовлетворять меняющиеся требования клиентов без значительных простоев.
Крайне важно привести дизайн линии SMT в соответствие с целями вашего бизнеса. Это гарантирует, что ваши производственные возможности соответствуют требованиям рынка. Вот как это сделать:
1. Требования рынка. Понимание текущих тенденций рынка поможет вам решить, на каких продуктах сосредоточиться. Например, если наблюдается резкий рост спроса на интеллектуальные устройства, ваша линия SMT должна быть способна эффективно производить компоненты для этих продуктов.
2. Типы продуктов. Разные продукты требуют разных подходов. Для PCB высокой плотности могут потребоваться усовершенствованные машины для размещения, в то время как более простые конструкции могут работать с базовыми моделями. Знание типов продукции, которую вы собираетесь производить, поможет вам выбрать оборудование.
3. Масштабируемость. По мере роста вашего бизнеса ваша линия SMT должна адаптироваться. Модульная конструкция позволяет легко модернизировать и расширять. Это означает, что вы можете добавлять новые машины или функции без капитального ремонта всей системы.
Аспект дизайна | Масштабная продукция | Низкое объем производства |
Уровень автоматизации | Полностью автоматизированные системы | Полуавтоматические или ручные системы |
Гибкость | Менее гибкий, ориентированный на эффективность | Высокая гибкость для быстрой замены |
Структура затрат | Более низкая стоимость за единицу благодаря масштабу | Более высокая стоимость за единицу, но адаптируемая |
Потребности в оборудовании | Передовая техника для скорости | Базовое оборудование с ручной поддержкой |
Приняв во внимание эти факторы, вы сможете создать комплексную линию SMT, отвечающую как текущим, так и будущим производственным целям. Такой продуманный подход не только повысит эффективность, но и улучшит общее качество продукции.
Помните, что правильный дизайн тесно связан с вашими конкретными бизнес-целями и потребностями рынка. Сосредоточив внимание на объеме производства и согласовав его со своими целями, вы закладываете основу для успешной линии SMT.
Выбор правильного макета для строки SMT имеет решающее значение. Это влияет на эффективность, скорость производства и общий рабочий процесс. Давайте рассмотрим три распространенных варианта планировки: линейную, U-образную и модульную.
Описание и преимущества
Линейная планировка – одна из самых простых конструкций. Он организует машины по прямой линии, обеспечивая прямой поток материалов.
● Простота: эту конструкцию легко реализовать и управлять ею.
● Простота мониторинга: операторы могут легко контролировать весь процесс, быстро выявляя узкие места.
Лучшие варианты использования
Линейные макеты лучше всего подходят для крупносерийных производственных сред с небольшим количеством смешанных материалов. Например, при производстве большого количества одного и того же продукта такая компоновка максимизирует эффективность. Оно оптимизирует операции, сокращает время настройки и минимизирует отходы.
Описание и преимущества
U-образная планировка обеспечивает компактность и позволяет разместить рабочие станции ближе друг к другу. Этот макет улучшает общение и сотрудничество между членами команды.
● Экономия места: U-образная форма эффективно использует пространство, позволяя разместить больше машин на меньшей площади.
● Эффективность погрузочно-разгрузочных работ: сокращается расстояние, которое материалы должны перемещать, что ускоряет производство.
Сценарии преимущества
Такое расположение особенно полезно для модульного оборудования I.C.T. Когда необходима гибкость, U-образная конструкция обеспечивает быструю регулировку. Он идеально подходит для предприятий, где различные продукты производятся небольшими партиями, обеспечивая баланс между скоростью и адаптируемостью.
Объяснение модульных конструкций
Модульные макеты ориентированы на гибкость и масштабируемость. Они состоят из независимых рабочих станций, которые можно переставлять по мере необходимости.
● Гибкость: такая конструкция позволяет быстро переключаться между различными продуктами.
● Адаптивность: если производственные потребности изменятся, вы можете легко изменить компоновку без значительного простоя.
Преимущества для сред с большим количеством смешанных продуктов и небольшими объемами
Модульные макеты хороши при большом миксе и небольшой громкости. Они позволяют производителям быстро реагировать на требования рынка. Например, если будет представлена новая линейка продуктов, ее можно будет интегрировать в существующую планировку с минимальными нарушениями.
При выборе макета линии SMT учитывайте несколько факторов:
● Пространство: оцените планировку вашего учреждения и доступное пространство.
● Рабочий процесс: убедитесь, что конструкция поддерживает эффективный поток материалов.
● Типы продуктов. Для разных продуктов могут потребоваться разные настройки.
Примеры успешных внедрений
I.C.T успешно реализовал различные макеты в разных отраслях. Например, в автомобильной электронике для повышения эффективности часто используют U-образную компоновку. Напротив, крупносерийное производство бытовой электроники часто выигрывает от линейной конструкции.
Тип макета | Лучше всего для | Ключевые преимущества |
Линейный | Большой объем, низкий уровень смешивания | Простота, удобство контроля |
U-образный | Гибкость, небольшие партии | Экономия места и эффективное управление |
Модульный | Высокое смешивание, малый объем | Быстрая перенастройка, адаптируемость |
Выбор правильного макета имеет важное значение для оптимизации вашей линии SMT. Каждый вариант имеет уникальные преимущества, и понимание их поможет вам принимать обоснованные решения.
При проектировании линии SMT ключевым моментом является понимание уровней автоматизации. Выбор между ручными, полуавтоматическими и полностью автоматическими системами влияет на эффективность и производственные возможности. Давайте разберем эти варианты и посмотрим, как они соответствуют вашим производственным целям.
Ручные системы
Ручные системы в значительной степени полагаются на людей-операторов при выполнении задач.
● Гибкость: они допускают быструю настройку и идеально подходят для небольших объемов печати.
● Снижение первоначальных затрат: начальные инвестиции ниже, что делает его пригодным для стартапов или создания прототипов.
Полуавтоматические системы
Полуавтоматические системы обеспечивают баланс между ручными и полностью автоматизированными процессами.
● Участие оператора. Эти системы требуют определенного вмешательства человека, что может ускорить производство, сохраняя при этом гибкость.
● Идеально подходит для небольших партий: отлично подходит для компаний, производящих разнообразную продукцию в небольших количествах.
Полностью автоматические системы
Полностью автоматизированные системы обрабатывают все от начала до конца.
● Эффективность: они работают непрерывно, максимизируя пропускную способность.
● Стабильность. Автоматизированные линии обеспечивают стабильное качество, сокращая количество человеческих ошибок.
I.C.T предлагает передовые решения для автоматизации, такие как I.C.T-5151 и I.C.T-SM481 Plus. Эти машины значительно повышают эффективность производства, позволяя производителям удовлетворять высокий спрос.
Ручные и полуавтоматические системы являются отличным выбором для конкретных сценариев:
● Небольшие партии и прототипы. Если вы производите небольшие партии или тестируете новые конструкции, ручные системы обеспечивают необходимую гибкость.
● Снижение первоначальных затрат. Эти системы требуют меньших первоначальных инвестиций, что делает их доступными для небольших предприятий.
Например, стартап, разрабатывающий уникальные электронные продукты, может получить выгоду от полуавтоматической установки. Это позволяет им быстро адаптироваться к изменениям в конструкции, не переходя на полностью автоматизированную линию.
Полностью автоматизированные линии SMT имеют ряд преимуществ, особенно при крупносерийном производстве:
● Экономия затрат. Хотя первоначальные инвестиции выше, автоматизация со временем снижает затраты на рабочую силу.
● Повышенная эффективность. Автоматизированные линии могут работать круглосуточно и без выходных, что значительно увеличивает производительность.
● Стабильное качество. При меньшем вмешательстве человека вероятность появления дефектов снижается.
Полностью автоматизированные решения I.C.T, такие как I.C.T-5151 и I.C.T-SM481 Plus, служат примером этих преимуществ. Они легко интегрируются в существующие рабочие процессы, обеспечивая надежную работу и высокое качество продукции.
Для поддержания качества на линии SMT необходима интеграция систем контроля.
● Роль AOI и SPI: системы автоматического оптического контроля (AOI) и проверки паяльной пасты (SPI) помогают обнаруживать дефекты на ранних стадиях процесса.
● Обеспечение качества: эти системы гарантируют правильное размещение компонентов и равномерное нанесение припоя.
Технологии проверки I.C.T играют решающую роль в уменьшении количества дефектов. Внедряя эти системы, производители могут выявлять проблемы до того, как они обострятся, обеспечивая высокое качество продукции.
Уровень автоматизации | Ключевые функции | Лучшие варианты использования |
Руководство | Высокая гибкость, низкая стоимость | Прототипирование, мелкосерийное производство |
Полуавтоматический | Участие оператора, умеренная стоимость | Небольшие партии, разнообразная продукция |
Полностью автоматический | Высокая эффективность, стабильное качество | Крупносерийное производство |
Очень важно выбрать правильный уровень автоматизации для вашей линии SMT. Каждый вариант имеет уникальные преимущества, и понимание их поможет вам согласовать свои производственные возможности с целями вашего бизнеса.
При проектировании линии SMT несколько факторов, связанных с картоном, существенно влияют на общую эффективность и качество производства. Понимание этих факторов может помочь вам оптимизировать ваши процессы и повысить надежность продукции.
Важность размера панели
Размер панели имеет решающее значение в строках SMT. Это напрямую влияет на компоновку, выбор станка и общую эффективность производства.
● Максимизация пространства. Правильная панельизация позволяет лучше использовать рабочее пространство. Это может привести к увеличению пропускной способности и сокращению отходов.
● Совместимость: убедитесь, что ваши панели хорошо подходят к машинам, используемым в вашей линии SMT. Такая совместимость сводит к минимуму проблемы с обработкой и улучшает рабочий процесс.
Рекомендации по эффективной панельизации
Чтобы максимизировать пространство и эффективность, примите во внимание следующие рекомендации:
● Стандартные размеры: по возможности используйте размеры панелей, соответствующие отраслевым стандартам. Это упрощает интеграцию с существующим оборудованием.
● Конструкция для удобства обращения: убедитесь, что панели спроектированы таким образом, чтобы их было легко перемещать, что сводит к минимуму риск повреждения во время транспортировки по линии SMT.
● Оптимизация компоновки. Расположите компоненты на панелях, чтобы свести к минимуму необходимость перемещения во время сборки.
Роль фидуциалов
Реперные точки — это контрольные точки, которые помогают точно разместить компоненты на PCB. Они необходимы для поддержания выравнивания во время сборки.
● Точность. Правильное размещение гарантирует правильное расположение компонентов, снижая вероятность несоосности.
● Эффективность. Предоставляя четкие ориентиры, контрольные данные упрощают процесс настройки автоматизированных машин.
Лучшие практики для фидуциального проектирования
Чтобы обеспечить надежную сборку, следуйте приведенным ниже рекомендациям по надежному проектированию.
● Размер и форма. Используйте стандартный размер и форму для контрольных точек, чтобы обеспечить единообразие на разных досках.
● Размещение. Располагайте контрольные точки вдали от областей компонентов, чтобы избежать помех в процессе сборки.
● Контраст: Обеспечьте высокий контраст реперных меток по отношению к поверхности PCB для облегчения обнаружения системами контроля.
Важность зазора кромок
Зазор кромки означает расстояние между краем PCB и компонентами. Этот фактор имеет жизненно важное значение для управления машиной и ее тепловых характеристик.
● Обращение с машиной: достаточный зазор по краям предотвращает повреждение компонентов во время обработки. Это также позволяет машинам легко захватывать и транспортировать доски.
● Тепловые характеристики: достаточный зазор помогает поддерживать равномерный нагрев во время процесса оплавления, снижая риск возникновения дефектов.
Балансировка тепловой массы
Балансировка тепловой массы необходима для достижения оптимальных условий оплавления.
● Равномерный нагрев: убедитесь, что конструкция PCB обеспечивает равномерный нагрев на этапе оплавления. Это предотвращает такие проблемы, как перемычки припоя или соединения холодной пайки.
● Выбор материала: выбирайте материалы, которые поддерживают эффективную теплопередачу, способствуя обеспечению стабильных тепловых профилей во время производства.
Совет Фактор | Ключевые соображения | Влияние на линию SMT |
Панельизация | Стандартные размеры, конструкция для транспортировки | Максимизирует пространство, улучшает рабочий процесс |
Фидуциальное размещение | Размер, форма и контраст | Повышает точность размещения компонентов |
Краевой зазор | Расстояние от края PCB | Предотвращает повреждение, поддерживает тепловые характеристики |
Термальная масса | Равномерный нагрев, выбор материала | Уменьшает дефекты, обеспечивает качество |
Обращая внимание на эти факторы, вы можете значительно улучшить дизайн и эффективность вашей линии SMT. Каждый элемент играет свою роль в обеспечении качественного производства и надежной сборки.
Контроль качества является жизненно важным компонентом любой линии SMT. Это гарантирует соответствие продукции требуемым стандартам и помогает предотвратить дорогостоящие дефекты. Давайте рассмотрим распространенные дефекты, стратегии их предотвращения и важность внедрения надежных мер контроля качества.
Обзор потенциальных дефектов
При сборке SMT во время производства может возникнуть ряд дефектов. Некоторые из наиболее распространенных включают в себя:
● Недостаточное количество припоя. Это происходит, когда наносится недостаточно припоя, что приводит к слабым электрическим соединениям.
● Несоосность: компоненты могут быть размещены неправильно, что приведет к ухудшению производительности или выходу из строя.
Стратегии раннего выявления и профилактики
Чтобы свести к минимуму эти дефекты, важно внедрить эффективные системы контроля качества. Вот несколько стратегий:
● Регулярные проверки. Проводите частые проверки в процессе сборки, чтобы выявить проблемы на ранней стадии.
● Обучение операторов: убедитесь, что операторы хорошо обучены обращению с машинами и пониманию потенциальных дефектов.
● Использование технологий: Интегрируйте передовые системы мониторинга для обнаружения аномалий в режиме реального времени. Это может значительно снизить вероятность того, что дефекты останутся незамеченными.
Важность SPI и AOI
Проверка паяльной пасты (SPI) и автоматизированная оптическая проверка (AOI) имеют решающее значение для поддержания высокого качества на всей линии SMT.
● SPI: эта технология проверяет количество и размещение паяльной пасты на PCB перед установкой компонентов. Это помогает определить недостаточность припоя перед процессом оплавления.
● AOI: после установки компонентов системы AOI проверяют правильность их расположения и качество пайки. Они могут обнаружить перекосы и дефекты, которые могут поставить под угрозу сборку.
Постоянное улучшение посредством анализа данных
Использование анализа данных имеет важное значение для постоянного улучшения контроля качества.
● Петли обратной связи. Внедрите петли обратной связи для анализа данных о дефектах и выявления тенденций. Это позволяет заранее корректировать процессы.
● Технология I.C.T: I.C.T предлагает передовые решения, которые интегрируют инструменты анализа данных в линейку SMT. Эти инструменты помогают производителям отслеживать показатели производительности и со временем улучшать качество.
Мера контроля качества | Цель | Преимущества |
SPI | Проверяет нанесение паяльной пасты | Предотвращает недостаточность припоя |
AOI | Проверяет расположение компонентов и пайку. | Обнаруживает несоосность и дефекты |
Анализ данных | Анализирует тенденции дефектов | Поддерживает постоянное улучшение |
Сосредоточив внимание на контроле качества, производители могут значительно повысить надежность своих линий SMT. Реализация этих мер не только снижает количество дефектов, но и повышает общую эффективность и удовлетворенность клиентов.
Проектирование правильной линии SMT требует тщательного рассмотрения компоновки, уровней автоматизации и факторов платы.
Каждый элемент играет решающую роль в эффективности и качестве производства.
Оптимизация конструкции линии SMT может значительно повысить ваше конкурентное преимущество.
Хорошо спроектированная линия SMT не только повышает производительность, но и обеспечивает высокое качество продукции.
Ответ: Наиболее распространенными являются линейные, U-образные и модульные конструкции, каждая из которых подходит для различных производственных нужд.
Ответ: Более высокий уровень автоматизации повышает эффективность за счет сокращения ручного труда и минимизации ошибок, что приводит к ускорению производства.
О: Учитывайте размер панели, типы компонентов, уровень автоматизации и системы контроля, чтобы обеспечить совместимость и эффективность.
О: Внедряйте системы SPI и AOI, проводите регулярные проверки и анализируйте данные о дефектах для постоянного улучшения.
Ответ: Панельизация максимально увеличивает пространство, упрощает обращение и позволяет эффективно использовать ресурсы во время производства.
