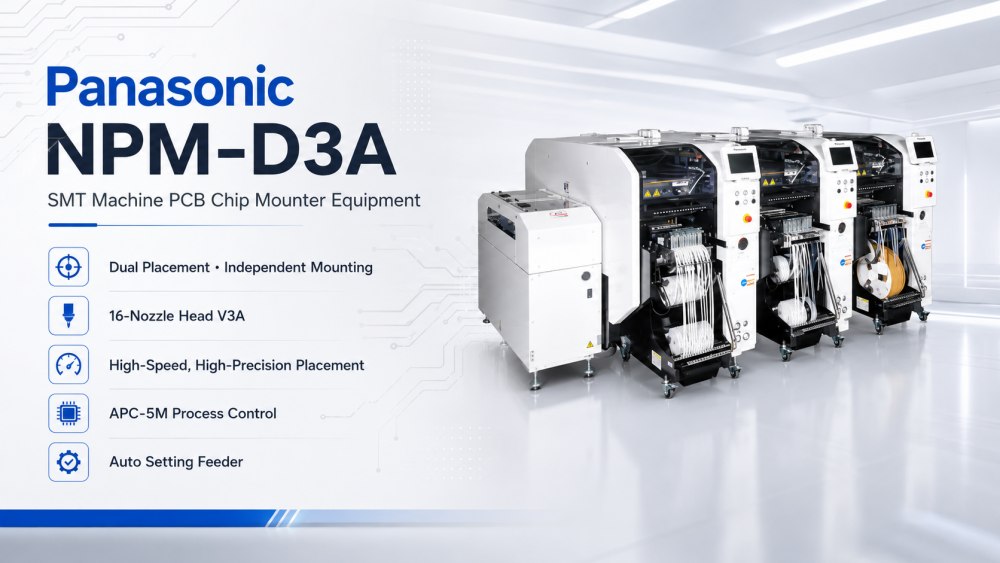

НПМ D3A
I.C.T
| Количество: | |
|---|---|
Машина для сборки ламп LED Bulb SMT используется для автоматического размещения компонентов при производстве LED осветительных приборов PCB. Он подходит для плат драйверов ламп LED, плат управления питанием, модулей управления освещением и других малых или средних электронных узлов. Оборудование для размещения Panasonic SMT может помочь заводам монтировать компоненты быстрее и более последовательно, чем ручная работа. При производстве ламп LED важна стабильная сборка PCB, поскольку конечный продукт требует надежного контроля мощности, хороших паяных соединений и стабильных электрических характеристик. К этой машине можно подключить трафаретную печать, проверку SPI, пайку оплавлением, проверку AOI, конвейеры PCB и системы разгрузки. Для производителей освещения LED это практическое решение для построения более стабильного процесса SMT.
Метод двойного размещения для полностью независимого размещения
Улучшенные базовые характеристики для реализации высокоскоростного и высокоточного размещения.
5М* управление процессом «АПК-5М» для хорошего производства и стабильной работы
* 5М: Переменные элементы производственного участка: человек, машина, материал, метод и измерение.
Различные функции, не требующие навыков и позволяющие экономить рабочую силу, включая автоматическую настройку устройства подачи.
| Спецификация
| Спецификация Позиция | NPM-D3A |
|---|---|
| PCB Размеры (мм) | Двухполосный режим: Д 50 мм × Ш 50 мм ~ Д 510 мм × Ш 300 мм Однополосный режим: Д 50 мм × Ш 50 мм ~ Д 510 мм × Ш 590 мм |
| Максимальная скорость головки размещения | 46 000 CPH (0,078 с/чип) 38 000 CPH (0,095 с/чип) |
| Точность размещения головки (Cpk ≥ 1) | ±37 мкм/чип±30 мкм/чип |
| Размеры компонентов | Чип 0402 ~ Д 100 × Ш 90 × Т 28 |
| Максимальное количество поставляемых компонентов | 68 |
| Расчет ширины ленты | 4 мм, 8 мм |
| SMT Список линейного оборудования
Автоматическая машина для сборки ламп LED должна работать с полным производственным процессом SMT. I.C.T может предоставить загрузчик SMT, автоматический трафаретный принтер, инспекционную машину SPI, конвейер PCB, ламповую машину Panasonic LED SMT, печь для оплавления, инспекционную машину AOI, маршрутизатор PCB, чистящую машину PCBA и разгрузчик. При производстве ламп LED PCB в первую очередь необходимо контролировать нанесение паяльной пасты. Затем монтажник SMT устанавливает компоненты на плату. При пайке оплавлением формируются паяные соединения, а AOI проверяется расположение и качество пайки. PCB манипуляторы сокращают ручной контакт и обеспечивают плавное перемещение досок. I.C.T помогает клиентам подобрать эти машины в зависимости от размера платы, целевой производительности, планировки цеха и потребностей в проверке.
| Видео об успехах клиентов
I.C.T оказал поддержку клиенту в Узбекистане по проекту строительства крупного завода по производству электроники. Заказчик планировал производить компьютерные материнские платы, SSD-накопители, продукцию оперативной памяти и другие электронные блоки. I.C.T присоединился к проекту на ранней стадии общения и участвовал в установке, отладке и производственном тестировании. Линия SMT включала в себя трафаретный принтер I.C.T-5151, четыре установочные машины SMT, печи оплавления серии Lyra, системы обработки SPI, AOI и PCB. Линия DIP включала в себя ручную установку, оборудование для вставки нестандартной формы JUKI, волновую пайку I.C.T-Acrab350 и конвейерные системы. После тестового запуска Заказчик дал хорошие отзывы об ответе I.C.T, поддержке обучения, качестве оборудования и полной координации производственной линии.
| Сервисное обслуживание и поддержка обучения
Для проекта LED Bulb SMT Сборочный станок I.C.T сначала изучает продукт LED Заказчика и производственный план. Наша команда проверяет размер PCB, конструкцию платы драйвера, комплектацию компонентов, целевую производительность, процесс пайки, метод проверки и производственное пространство. После прибытия линии инженеры могут помочь с размещением оборудования, подключением линии, проверкой инженерных сетей, подготовкой программного обеспечения и пробным производством. Обучение организовано вокруг полного процесса SMT. Операторы учатся контролировать печать, размещение паяльной пасты, температуру оплавления, оценку AOI и перенос платы. Это помогает команде Заказчика понять производственную линию как один процесс. Это также упрощает управление ранним производством и повышает уверенность в повседневной работе.
| Отзывы клиентов
Клиенты, занимающиеся производством освещения LED, часто уделяют особое внимание стабильной производительности, низкому риску дефектов и простоте эксплуатации линии. I.C.T поддерживает эти цели, помогая Заказчику проверить весь процесс, а не только одну машину. Если у лампы LED PCB возникла проблема с пайкой или размещением, причина может быть связана с печатью пасты, настройкой устройства подачи, распознаванием компонентов, температурой оплавления или настройками AOI. Инженеры I.C.T помогают шаг за шагом проверять эти моменты во время запуска и обучения. Клиенты ценят эту практическую поддержку, поскольку она экономит время во время пробного производства. Для проекта сборочного станка SMT для проекта LED Bulb PCB четкое руководство может помочь местной команде быстрее достичь стабильного производства.
| Сертификаты и стандарты
I.C.T подготавливает комплексные линейные проекты SMT с документами о качестве, отчетами о доставке и контролем экспортной упаковки. Решение полной производственной линии может поддерживать общие требования, такие как CE, RoHS, ISO9001 и соответствующие патентные материалы. Перед отправкой наша команда проверяет оборудование, аксессуары, запасные части, кабели, файлы программного обеспечения, упаковочный лист, этикетки и защитный деревянный корпус. Для линий по производству лампочек LED этот шаг полезен, поскольку проект может включать в себя множество машин и небольших аксессуаров. Любой недостающий элемент может повлиять на сроки установки. Процесс проверки I.C.T помогает клиентам получить более полную поставку, сократить задержки в реализации проекта и подготовить заводскую настройку с более четкими записями.
| О компании и заводе I.C.T
I.C.T помогает производителям электроники строить производственные линии для LED освещения, силовой электроники, потребительских товаров, автомобильной электроники, устройств связи, промышленных плат управления и компьютерной продукции. Ассортимент наших решений охватывает оборудование SMT, DIP, покрытие, дозирование, пайку, проверку, очистку и погрузочно-разгрузочное оборудование PCB. Для заводов по производству ламп LED I.C.T может поддерживать процесс от загрузки PCB, печати паяльной пасты, размещения, оплавления, проверки до разгрузки и последующего сборки. Более 1700 клиентов в более чем 80 странах работали с I.C.T над различными заводскими проектами. Благодаря производственным испытаниям, инженерному обслуживанию, поддержке установки за рубежом и долгосрочному техническому руководству I.C.T помогает клиентам превратить планы оборудования в настоящие производственные линии.
