НПМ-W2S
I.C.T
| Количество: | |
|---|---|

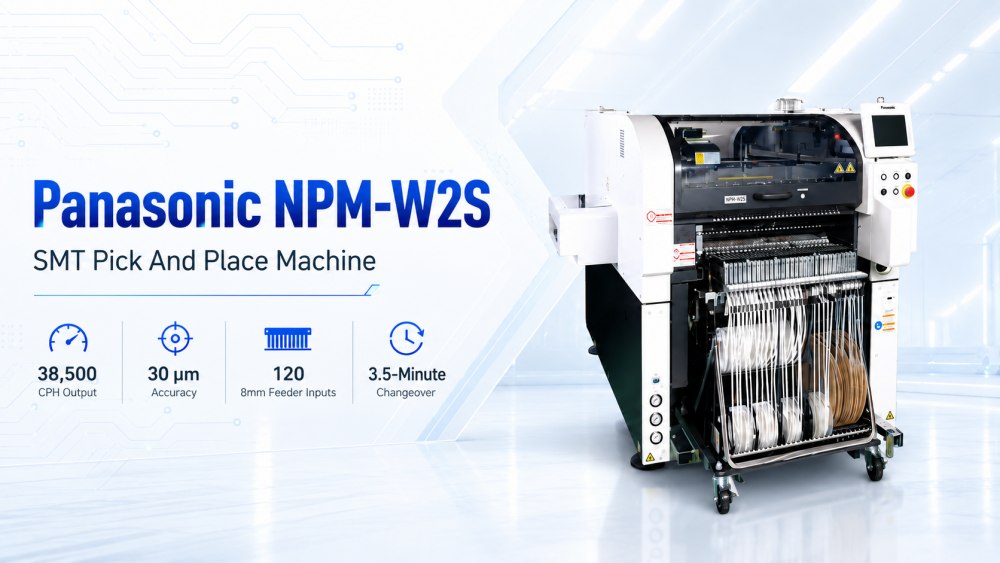

Машина для захвата и размещения материалов NPM-W2S Panasonic Smt создана для предприятий, которым требуется гибкое производство SMT с более коротким временем настройки. Он использует платформу NPM-W2, но использует более простую однолучевую структуру, чтобы упростить расширение линии и управление ею. Эта машина полезна, когда партии продукции становятся меньше и заводу требуется более быстрая смена работ. Он поддерживает все 120 входов диаметром 8 мм, производительность до 38 500 CPH и точность размещения 30 мкм. Для производителей, которым нужна доступная машина Panasonic SMT для выполнения обычных SMT работ, NPM-W2S обеспечивает практический баланс скорости, гибкости, мощности подачи и контроля производства.
NPM-W2S основан на платформе NPM-W2, но использует однолучевую структуру для более простой и гибкой настройки производства. Эта конструкция полезна для клиентов, которым нужно больше платформ в одной линии, но при этом вся линейка не становится слишком дорогой или слишком сложной. Это может помочь увеличить доступную мощность питателя для обычных установок и снизить давление переключения. Для заводов, выпускающих множество моделей меньшими партиями, это очень практичное направление. Вместо того, чтобы ждать завершения одной крупной установки, команда может организовать производство с большей гибкостью. Это делает машину Panasonic Pick and Place Machine подходящей для современного смешанного производства SMT.
NPM-W2S поддерживает эффективную перенастройку с возможностью переключения за 3,5 минуты на каждый модуль с помощью автоматизированных функций. В производстве SMT время переналадки может незаметно съедать большую часть дневной мощности, особенно если на заводе имеется много моделей продукции. Более быстрая смена помогает операторам переходить от одного задания к другому с меньшим количеством ожиданий и меньшим количеством повторяющихся ручных операций. Это важно для клиентов, у которых объем заказов не всегда велик, но разнообразие товаров велико. Хорошая автоматическая машина для захвата и размещения должна не только быстро работать во время производства. Это также должно помочь быстро перезапустить завод после каждого переключения продукта.
NPM-W2S может достигать скорости до 38 500 CPH и обеспечивает точность размещения 30 мкм. Он также поддерживает возможности нестандартной формы благодаря поддержке штабелируемой подачи стержней, усилию размещения 100 Н и освещению Pin-in-Paste. Эти функции помогают станку выполнять больше задач, чем просто размещение стружки. Он может соответствовать различным производственным требованиям SMT, когда PCB включает в себя смешанные компоненты или особые требования к монтажу. Для автоматической машины для захвата и размещения листов важны стабильное крепление и хорошая поддержка компонентов, поскольку производство должно оставаться бесперебойным при выполнении различных работ. Это дает фабрикам больше свободы при планировании ежедневных графиков и будущих изменений продукции.
NPM-W2S поддерживает отслеживание от уровня рабочего заказа до эталонного уровня, помогая заводу более четко управлять маршрутом. Это полезно для производственных групп, которым необходимы более качественные записи процессов, проверка качества и управление партиями. В современном производстве электроники отслеживаемость становится все более важной, поскольку клиенты хотят знать, где возникают проблемы и как их предотвратить. Когда данные о размещении связаны со всем процессом SMT, инженерам легче проверять историю производства. Это помогает улучшить контроль качества и делает всю линию менее зависимой от догадок. Для быстрорастущих заводов отслеживание не является чем-то особенным; Это необходимо.
В станке используется технология камеры Panasonic, которая сочетает в себе выравнивание компонентов, проверку толщины стружки и трехмерную проверку копланарности за один проход. Это помогает повысить производительность и качество, поскольку машина может проверять состояние ключевых компонентов в процессе установки. Лучшее распознавание снижает риск неправильного монтажа, неправильной высоты или нестабильного положения компонентов. Для плат с небольшими деталями и смешанными компонентами эта функция помогает обеспечить более единообразное размещение. Машина для захвата и размещения материалов NPM-W2S Panasonic Smt ориентирована не только на производительность. Он также поддерживает контроль качества до того, как дефекты перейдут на пайку оплавлением и последующую проверку.
| Спецификация
Имеет перекрывающиеся возможности NPM-W2, но одна из двух балок удалена.
Высокая производительность — до 38,5 тыс. CPH, а также возможность использования нестандартной формы благодаря штабелируемой поддержке подачи стержней, усилию размещения 100 Н и подсветке Pin-in-Paste.
Возможность эффективной замены каждого модуля за 3,5 минуты с помощью автоматизированных функций
Отслеживайте и отслеживайте путь от уровня заказа до эталонного уровня для полного контроля маршрута.
Отмеченная наградами технология камеры объединяет выравнивание компонентов, толщину стружки и трехмерный контроль копланарности за один проход, обеспечивая высокую производительность и качество.
| Идентификатор модели | НПМ-W2S |
|---|---|
| Номер модели | НМ-EJM5E |
| PCB Размеры (мм) * | Однополосный групповой монтаж: Д 50 x Ш 50 ~ Д 750 x Ш 550 2-позиционный монтаж: Д 50 x Ш 50 ~ Д 350 x Ш 550 [*1] |
| PCB Размеры (мм) * | Двойная передача Двойная передача (пакетный режим): Д 50 × Ш 50 ~ Д 750 × Ш 260 Двойная передача (2-позиционная): Д 50 × Ш 50 ~ Д 350 × Ш 260 Одиночная передача (пакетная обработка): Д 50 × Ш 50 ~ Д 750 × Ш 510 Одиночная передача (2-позиционная): Д 50 × Ш 50 ~ Д 350 × Ш 510 [*1] |
| Электрический источник | 3-фазный переменный ток 200, 220, 380, 400, 420, 480 В 2,8 кВА |
| Пневматический источник * | 0,5 МПа, 200 л/мин (ANR) [*2] |
| Размеры (мм) * | Ш 1280 [*3] × Г 2332 [*4] × В 1444 [*5] [*2] |
| Масса | 2470 кг (Только для основного корпуса: зависит от конфигурации опций) |
* Такие значения, как максимальная скорость, могут меняться в зависимости от условий эксплуатации.
* Для получения подробной информации свяжитесь с I.C.T.
| SMT Список линейного оборудования
Машину для захвата и размещения материалов NPM-W2S Panasonic Smt можно использовать в составе полной производственной линии SMT. I.C.T может предоставить загрузчик SMT, автоматический трафаретный принтер, машину SPI, конвейер PCB, укладочную машину, печь оплавления серии Lyra, инспекционную машину AOI, маршрутизатор PCB, чистящую машину PCBA и разгрузчик. Эти машины охватывают весь процесс: от загрузки PCB, печати паяльной пасты, проверки пасты, монтажа компонентов, пайки оплавлением, оптического контроля, разделения плат, очистки и окончательной разгрузки. Для смешанного производства необходимо тщательно планировать всю линию, поскольку скорость переналадки зависит более чем от одной станции. Хорошее согласование линий помогает заводу превратить функции машины в реальную производственную продукцию.
| Видео об успехах клиентов
I.C.T оказал поддержку клиенту в Узбекистане в рамках крупного проекта по производству электроники. Заказчик построил завод по производству компьютерных материнских плат, SSD-накопителей, продукции, связанной с памятью, и других электронных сборок. От раннего этапа проекта до монтажа, отладки и производственного тестирования команда I.C.T работала с инженерами Заказчика над вводом в эксплуатацию линий SMT и DIP. Линия SMT включала в себя трафаретный принтер I.C.T-5151, четыре установочные машины SMT, печи оплавления серии Lyra, системы обработки SPI, AOI и PCB. Линия DIP включала в себя ручную установку, оборудование для вставки нестандартной формы JUKI, волновую пайку I.C.T-Acrab350 и конвейерные системы. После тестирования Заказчик высоко оценил сервис I.C.T, скорость ответа и качество продукции.
| Сервисное обслуживание и поддержка обучения
I.C.T предоставляет услуги на основе всей производственной линии SMT, а не отдельной технологической точки. Перед началом проекта наша команда проверяет тип продукта, размер PCB, ассортимент компонентов, потребности в мощности, производственную площадь, электропитание, подачу воздуха, поток материалов и требования к проверке. Это помогает построить план линии, соответствующий реальным условиям производства Заказчика. После прибытия линии инженеры I.C.T могут оказать поддержку при установке, подключении линии, настройке процесса, подготовке программного обеспечения, пробном производстве и обучении операторов. Обучение может охватывать настройку печати, проверку SPI, подготовку к размещению, управление профилем перекомпоновки, работу AOI, обращение с PCB, правила обслуживания и смену продукта. Это облегчает эксплуатацию линии после передачи.
| Отзывы клиентов
Клиенты часто оставляют положительные отзывы, поскольку I.C.T поддерживает всю линейку SMT от планирования до запуска производства. Во время зарубежных проектов клиенты хвалили наших инженеров за четкое обучение, быстрое реагирование, терпеливое общение и практическое решение проблем. Они также ценят наши испытания перед отправкой, тщательную упаковку и постоянный послепродажный контакт на ранних этапах производства. В полной линейке SMT одна небольшая проблема может повлиять на качество печати, стабильность монтажа, результаты пайки, данные проверки или конечный результат. I.C.T поддерживает связь во время установки, тестирования и подготовки к массовому производству. Это помогает клиентам снизить нагрузку при запуске и помогает их местной команде быстрее понять весь процесс.
| Сертификаты и стандарты
I.C.T управляет качеством на протяжении всего процесса доставки строки SMT. Наши линейные решения могут соответствовать стандартным требованиям сертификации, таким как CE, RoHS, ISO9001 и соответствующим патентным документам. Эти документы помогают Заказчикам проверить безопасность, производственный контроль и управление качеством перед подтверждением проекта. Перед отправкой I.C.T проверяет линейное оборудование, аксессуары, электрические системы, состояние программного обеспечения, внешний вид машины, способ упаковки и подготовку к доставке. Для зарубежных проектов эта работа очень важна, поскольку вся линия должна прибыть в целости и сохранности и быть готовой к установке. Четкий процесс обеспечения качества помогает сократить количество недостающих деталей, избежать ненужных задержек и обеспечить заказчику более плавный переход от поставки к производству.
| О компании и заводе I.C.T
I.C.T — универсальный поставщик заводских решений для производственных линий SMT, DIP, нанесения покрытий, дозирования, пайки, проверки и обработки PCB. У нас есть собственные команды по исследованиям и разработкам, производству, проектированию и обслуживанию, поэтому мы можем поддерживать клиентов от раннего планирования завода до реального производства. За прошедшие годы I.C.T обслужила более 1700 клиентов в более чем 80 странах. Наша фабрика проводит строгие испытания и управление качеством перед доставкой, включая проверку оборудования, проверку технологического процесса, проверку упаковки и подготовку к отправке. Для производителей электроники, создающих или модернизирующих линию SMT, I.C.T может обеспечить проектирование линии, подбор оборудования, установку, обучение, производственные испытания и долгосрочную техническую поддержку для стабильного массового производства.
