НПМ-DX | Автоматическая машина для захвата и размещения светодиодной печатной платы Panasonic Smt

NPM-DX Panasonic PCB SMT Pick and Place Machine

| Модульная монтажная платформа SMT

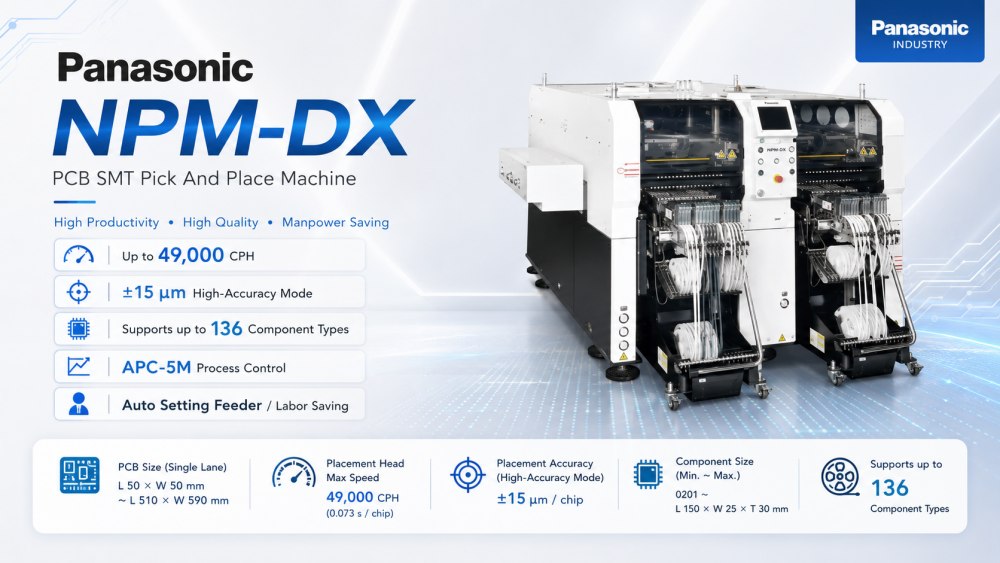

Машина для захвата и размещения печатных плат NPM-DX Panasonic Pcb Smt — это модульное монтажное устройство для заводов, которым необходима скорость, точность и упрощенное управление линией. В нем используется конфигурация из четырех головок и четырех подающих тележек, что позволяет машине поддерживать до 136 различных типов компонентов. Это делает его полезным для крупносерийного производства, а также для заводов с большим количеством моделей PCB. Машина может размещать небольшие чипы 0201 и более крупные компоненты, такие как детали L 120 × W 90 × T 30. В режиме высокой точности точность размещения может достигать ±15 мкм. Производителям электроники эта машина для захвата и размещения Panasonic помогает создать более стабильный процесс SMT с меньшим количеством ручной работы.

| Особенности устройства захвата и размещения Panasonic

Высокопроизводительная структура

NPM-DX предназначен для улучшения линейного вывода SMT, поддерживая при этом множество типов компонентов. Его конструкция с четырьмя головками и четырьмя питающими тележками дает предприятиям больше возможностей для планирования производства. Скорость укладочной головки может достигать 49 000 CPH, а другой режим скорости - 35 000 CPH в зависимости от головки и производственной настройки. Это помогает машине выполнять работу, ориентированную как на скорость, так и на точность. Для машины для захвата и размещения PCB SMT производительность — это не только быстрое перемещение. Это также зависит от подготовки питателя, стабильного подбора, технологических данных и баланса линии. NPM-DX дает производственной команде прочную основу для ежедневного SMT производства.

Высокая точность размещения

Станок поддерживает точность размещения ±25 мкм на чип и ±15 мкм на чип в режиме высокой точности на основе Cpk ≥ 1. Это полезно для продуктов, которым требуется стабильное качество монтажа и меньшее количество ошибок при размещении. При производстве SMT небольшие сдвиги в размещении могут повлиять на пайку, результаты AOI и надежность конечного продукта. Машина для захвата и размещения печатных плат Panasonic NPM-DX помогает контролировать этот риск, обеспечивая более точное размещение во время производства. Он подходит для плат с небольшими микросхемами, микросхемами, разъемами и смешанными компонентами. Для заводов, которые заботятся о качестве, точность не является обязательным условием. Это основа стабильного производства.

АПК-5М АСУ ТП

NPM-DX поддерживает управление процессом APC-5M, что помогает снизить вариации производства. Система 5M фокусируется на важных производственных факторах, таких как человек, машина, материал, метод и измерение. Это помогает заводу контролировать состояние агрегата, выявлять аномальные тенденции и планировать техническое обслуживание до того, как небольшие проблемы превратятся в более серьезные проблемы. Система также может поддерживать анализ с экрана контроллера технологического процесса, помогая инженерам более четко проверять состояние оборудования. Для линии автоматического захвата и размещения печатных плат Smt этот контроль процесса полезен, поскольку проблемы с качеством могут возникать по многим причинам. БТР-5М обеспечивает лучшую видимость для команды и помогает сохранять линию более устойчивой.

Проверка качества загрузки

NPM-DX может поддерживать функции проверки нагрузки для отслеживания нагрузки при размещении компонентов матрицы. По мере увеличения количества компонентов штампа нагрузка при размещении становится более важной. Эта функция позволяет регулярно измерять нагрузку на вдавливание установочной головки. Это помогает визуализировать состояние скольжения форсунок и поддерживает профилактическое обслуживание. Проще говоря, это помогает заводу узнать, когда состояние монтажной головки меняется, прежде чем это приведет к производственным дефектам. Это полезно для качественного размещения и долгосрочной стабильности лески. Для машин для захвата и размещения, используемых в ответственном производстве, мониторинг нагрузки может помочь снизить скрытые риски в ходе повседневной работы.

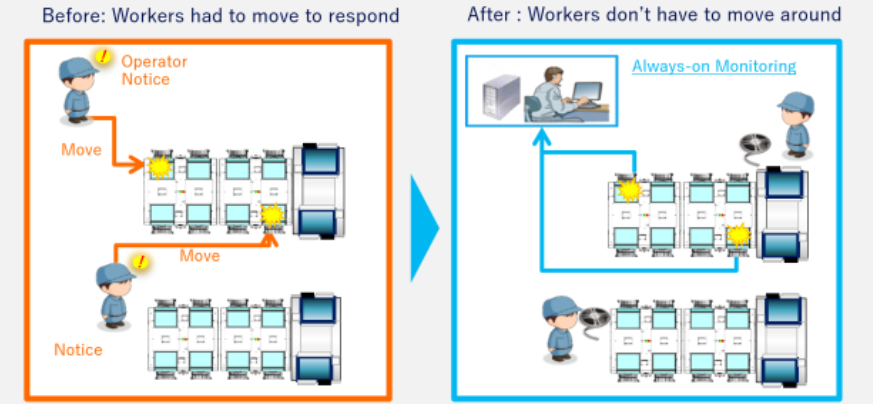

Экономия труда без навыков

NPM-DX включает в себя функции, позволяющие экономить трудозатраты, такие как автоматическая настройка устройства подачи. Это помогает автоматизировать работу по подаче компонентов и снижает нагрузку на оператора. Это полезно, когда фабрики сталкиваются с меньшими партиями, большим количеством изменений продукта или ограниченной квалификацией операторов. Машина также может поддерживать удаленное восстановление после ошибок, что позволяет выполнять восстановительные работы из удаленного места. Это уменьшает необходимость операторам перемещаться по линии каждый раз, когда появляется ошибка. Для заводов, создающих интеллектуальное SMT производство, эти функции помогают повысить эффективность работы. Они также позволяют операторам больше сосредоточиться на поставках материалов, проверке качества и планировании производства, а не только реагировать на сигналы тревоги.

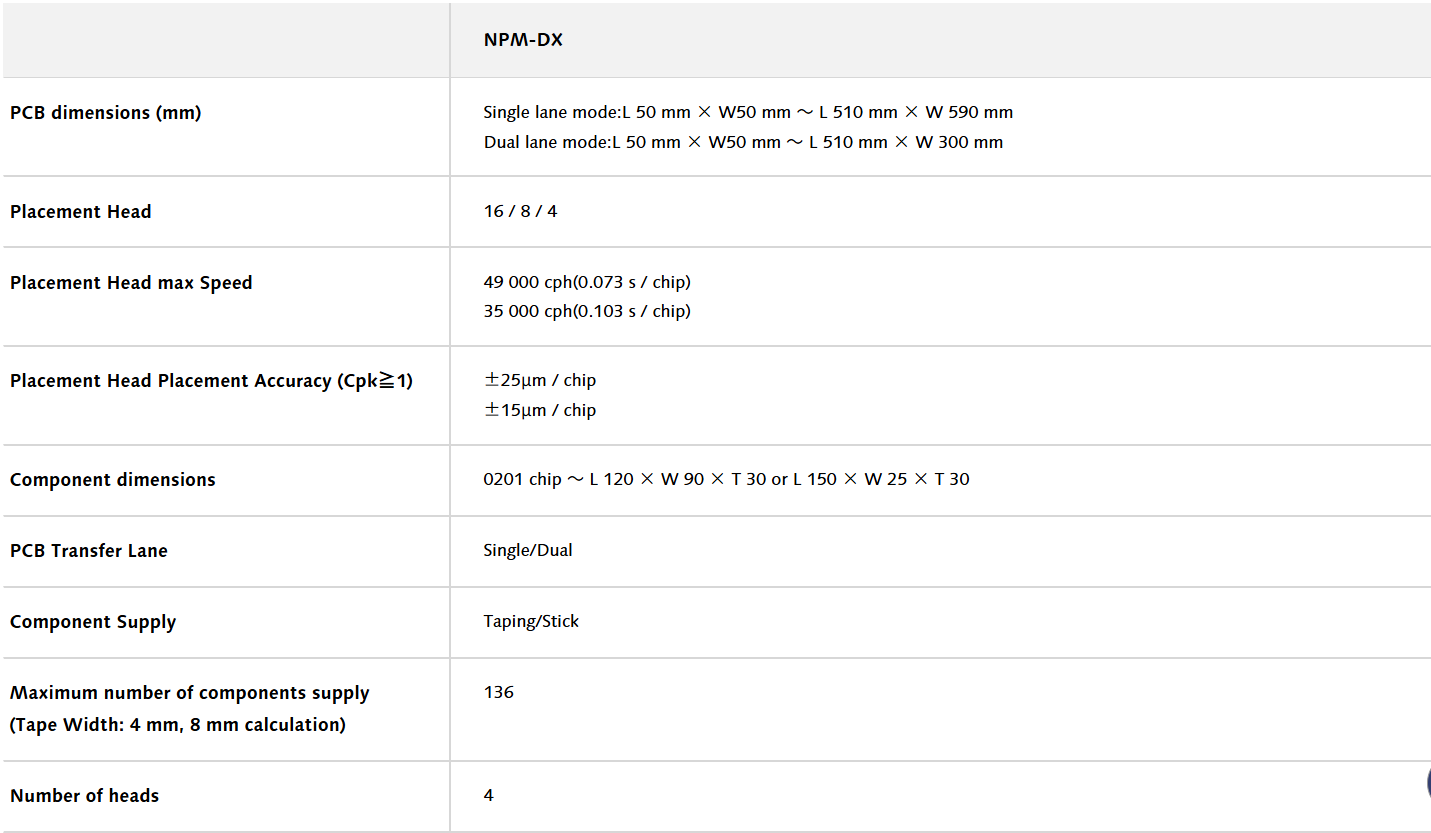

| Спецификация

*Такие значения, как максимальная скорость, могут меняться в зависимости от условий эксплуатации.
*Для получения подробной информации свяжитесь с I.C.T.

| SMT Список линейного оборудования

Машину для захвата и размещения печатных плат NPM-DX Panasonic можно использовать с полным производственным оборудованием SMT от I.C.T. Полная линия может включать в себя загрузчик SMT, автоматический трафаретный принтер, машину SPI, конвейер PCB, машину для захвата и размещения, печь оплавления серии Lyra, инспекционную машину AOI, маршрутизатор PCB, очистительную машину PCBA и разгрузчик. Эти машины соединяют основной процесс SMT от загрузки PCB до печати, проверки пасты, размещения компонентов, пайки оплавлением, оптического контроля, разделения плат, очистки и окончательной выгрузки. Для таких продуктов, как платы LED, промышленные платы управления и бытовая электроника, полная линейка требует хорошего баланса. Хорошее соответствие линий помогает установочной машине Panasonic показать свою реальную производственную ценность.
