Рентгеновский контроль BGA необходим каждый раз, когда паяные соединения физически скрыты под корпусом компонента и их невозможно оценить ни визуально, ни с помощью оптической инспекции. Это корпуса BGA, QFN, LGA, CSP и другие компоненты с выводами на нижней стороне: после печи оплавления качество таких соединений остается «невидимым» до момента, пока плата не откажет в работе. Для этих задач единственным рабочим методом остается рентген для электроники.
В статье разбираем, какие дефекты выявляет X-Ray BGA, в каких ситуациях рентгеновский контроль пайки обязателен, а где достаточно выборочной проверки, как рентген дополняет SPI и AOI в составе линии и что учесть при внедрении проверки скрытых паяных соединений на производстве. Материал ориентирован на технологов, руководителей качества и инженеров SMT-производства в России.
Содержание
%IMG1%

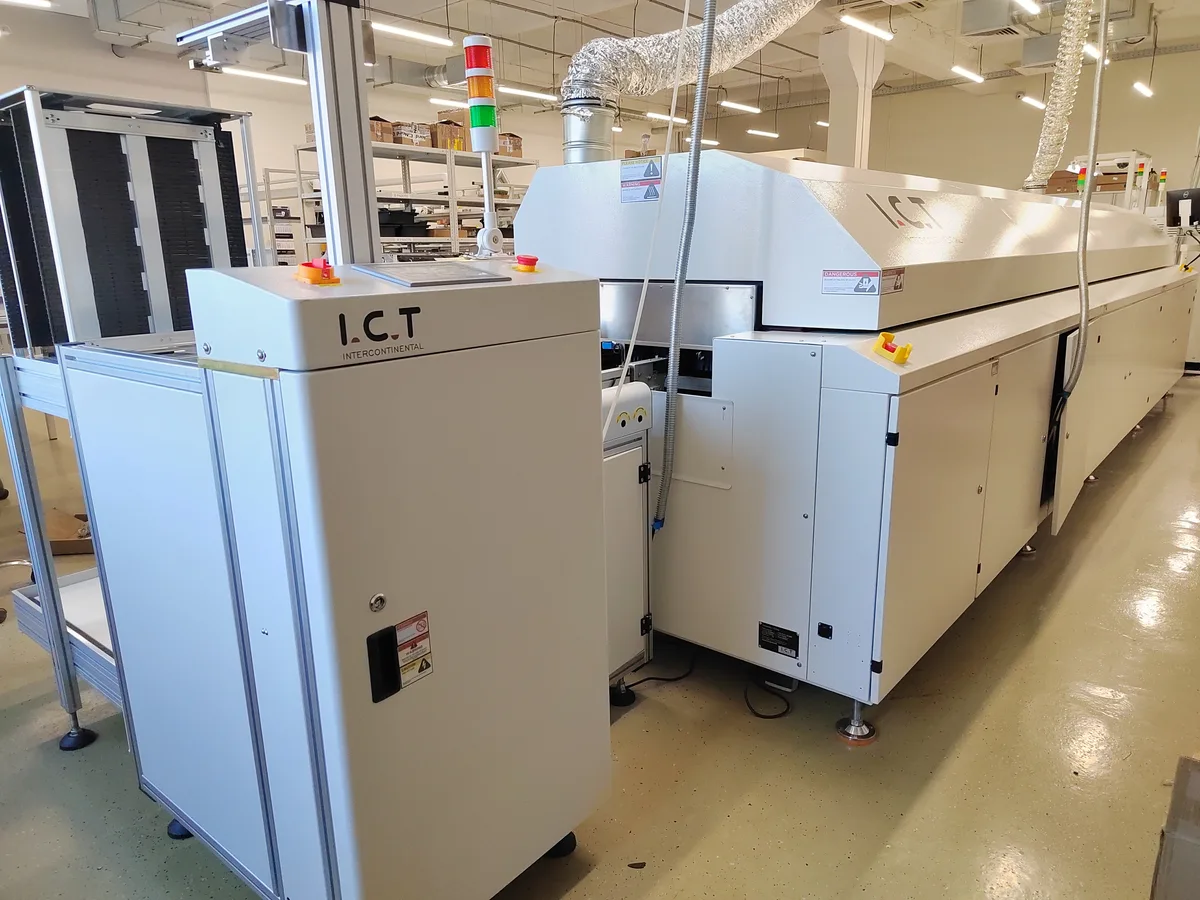

Главная особенность BGA и похожих корпусов в том, что пайка происходит одновременно по всей площади под корпусом: шарики припоя оплавляются между платой и днищем компонента. Ни камера AOI, ни оператор с микроскопом не видят эту зону. Снаружи остается только периметр корпуса, и по нему невозможно достоверно судить о состоянии шариков в центре, где чаще всего и возникают критичные дефекты.
Электрический тест тоже не решает задачу полностью. Он обнаруживает уже готовые обрывы и замыкания, но пропускает скрытые дефекты, которые пока сохраняют контакт: частично разрушенное соединение, «голову в подушке» с остаточным касанием, крупные пустоты, снижающие надежность. Такие платы проходят тест и уходят заказчику, чтобы отказать позже — в эксплуатации, когда цена отказа максимальна.
Поэтому для корпусов с скрытыми выводами рентгеновский контроль пайки — не «дополнительная опция», а единственный способ увидеть качество соединения до эксплуатации. Чтобы правильно распределить методы инспекции в линии, полезно заранее изучить сравнение инспекционных систем AOI, SPI и X-Ray для SMT-производства и назначить каждой зоне риска свой инструмент.
%IMG2%

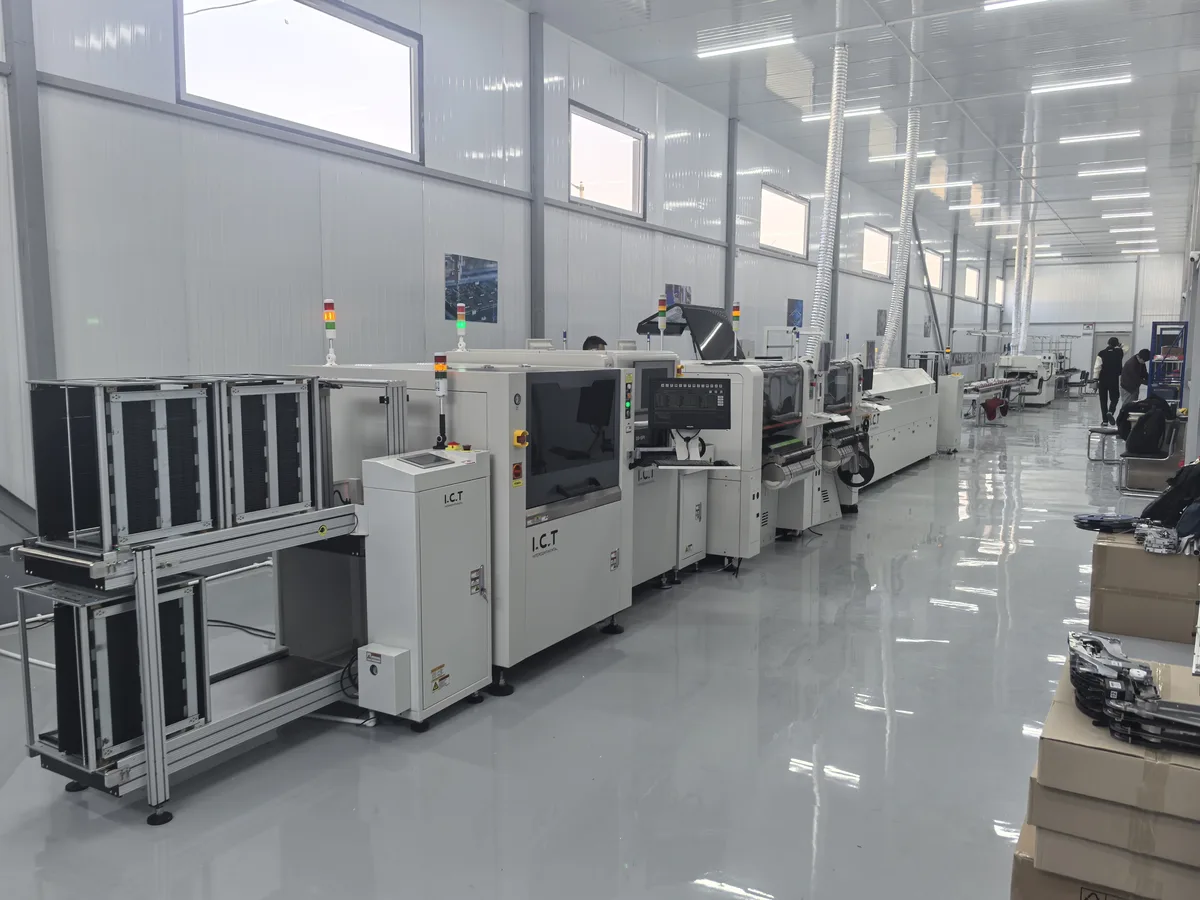

На рентгеновском снимке паяное соединение читается по форме и плотности припоя, поэтому контроль BGA выявляет характерные для этих корпусов дефекты:
— пустоты (voids) в шариках и под корпусом, включая крупные концентрированные пустоты, ослабляющие соединение;
— перемычки припоя между соседними шариками;
— недостаточное оплавление и неполный контакт шарика с площадкой;
— дефект head-in-pillow («голова в подушке»), когда шарик оплавился, но не слился с пастой;
— открытое соединение, отсутствие или выдавливание шарика;
— смещение компонента и неравномерное оплавление по площади корпуса.
Важно понимать, что большинство этих дефектов формируется на этапе пайки. Если рентген регулярно показывает один и тот же тип дефекта, причину ищут не в рентгене, а в профиле оплавления, качестве пасты, состоянии площадок и хранении плат. Стабильная пайка — условие, без которого контроль BGA превращается в постоянную отбраковку. Для стабильного профиля оплавления, в том числе для плат с BGA, часто используют, например, бессвинцовую паяльную печь SMD I.C.T Лир0622N с двумя направляющими — двойные направляющие позволяют вести два потока плат с одинаковым воспроизводимым режимом.
Отдельный плюс рентгена в том, что он видит не только сам дефект, но и его характер: равномерные мелкие пустоты обычно указывают на режим пасты и флюса, а крупные одиночные — на конкретную площадку или шарик. Это делает рентгеновский контроль пайки инструментом диагностики процесса, а не только приемки.
%IMG3%

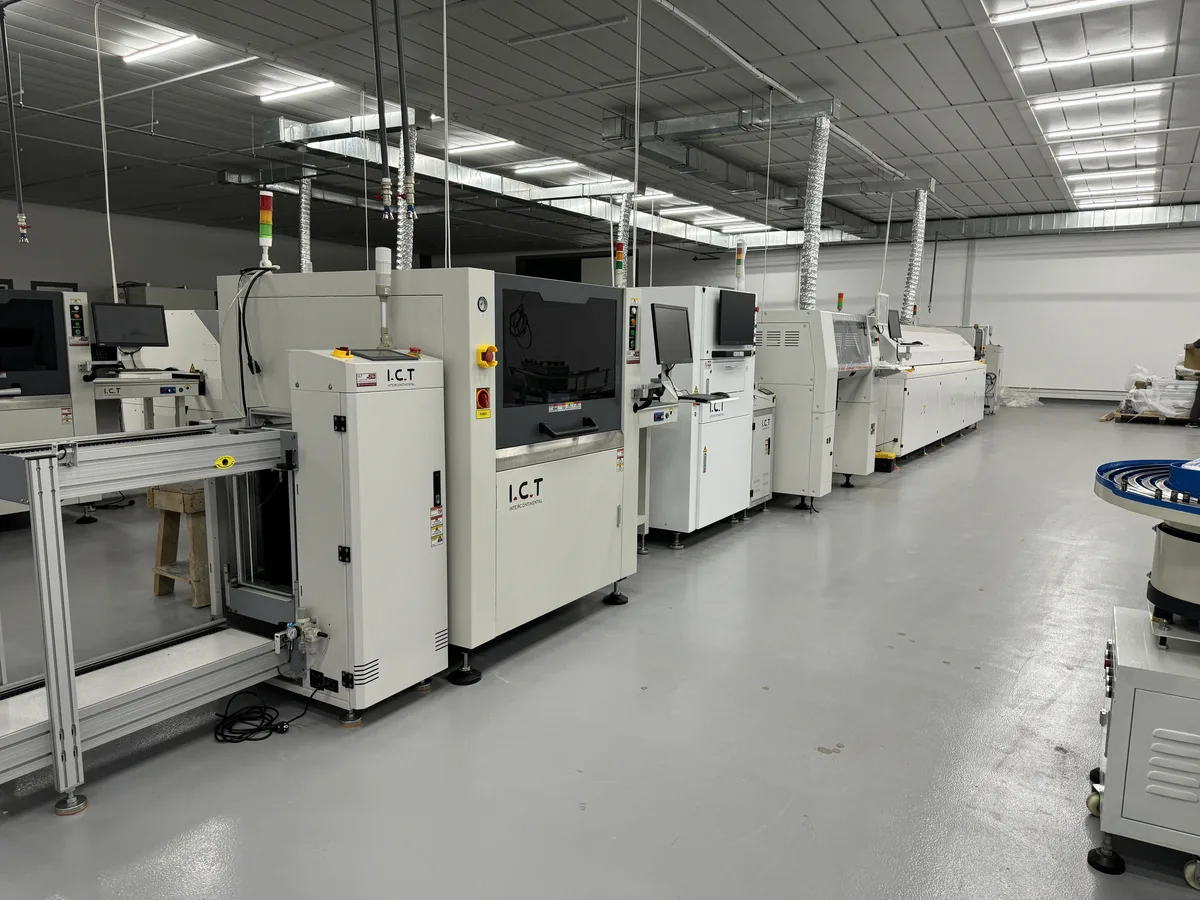

Первый и главный критерий — конструкция платы. Если в изделии есть BGA, QFN, LGA, CSP, донные выводы разъемов или силовые компоненты с теплорассеивающей площадкой под корпусом, проверка скрытых паяных соединений нужна как минимум выборочно. Отсутствие рентгена на таких платах означает, что самая рискованная часть монтажа вообще не контролируется.
Второй критерий — цена отказа. Для ответственной электроники — автомобильной, медицинской, промышленной автоматики, телеком-оборудования, изделий с длительной гарантией — рентген обязателен на постоянной основе, а не только при разборке рекламаций. Здесь скрытый дефект, пропущенный на производстве, обходится дороже любого оборудования для контроля.
Третий блок ситуаций — периоды повышенного риска:
— запуск новой платы или перенос производства;
— смена поставщика PCB, компонентов или паяльной пасты;
— изменение профиля оплавления и переход на бессвинцовую технологию;
— анализ отказов и разбор рекламаций;
— входной контроль дорогих модулей и выборочный аудит серийной продукции.
В этих ситуациях контроль BGA выполняют чаще и глубже: снимают больше плат, ужесточают критерии и сравнивают результат с базовым периодом, когда процесс был стабильным.
Рентгеновский контроль не заменяет остальные методы инспекции, а закрывает свою зону риска. Дефекты рождаются на разных этапах линии, и каждый инструмент эффективен именно там, где дефект еще можно остановить дешево. При этом многие скрытые проблемы BGA закладываются до пайки: недостаток или избыток пасты, плохая печать, смещение апертур. Поэтому линию имеет смысл смотреть как единую цепочку, начиная с полностью автоматической машины печати паяльной пасты I.C.T 6561 — стабильная печать напрямую снижает долю скрытых дефектов, которые потом находит рентген.
Зона риска | Метод контроля | Что проверяет |
|---|---|---|
Паяльная паста до монтажа | SPI | Объем, высоту и положение пасты на площадках |
Монтаж и видимая пайка | AOI | Отсутствие, смещение, полярность, перемычки, открытые выводы |
Скрытые соединения | X-Ray | Шарики BGA: пустоты, head-in-pillow, перемычки, непропай |
Электрические характеристики | Электрический тест | Обрывы, замыкания, параметры платы в сборе |
Такое распределение объясняет и место рентгена в линии: офлайн-станция у участка контроля качества, инлайн после печи оплавления для критичных плат или отдельный пост выборочного аудита. Ограничения AOI и причины ложных срабатываний оптической инспекции подробно разобраны в отдельной статье — какие SMT-дефекты выявляет AOI и как снизить ложные срабатывания, поэтому здесь отметим главное: AOI и рентген не конкурируют, они дополняют друг друга по зонам видимости.
Базовый вариант — 2D-рентген с вертикальной или наклонной трубой. Он быстрый, хорошо показывает шариковые соединения и подходит для потока: 100% контроль или регулярная выборка на серийной линии. Ограничение 2D — наложение изображений верхнего и нижнего монтажа на двусторонних платах и высокая плотность компонентов, когда снимок приходится расшифровывать вручную.
3D-рентген (послойная томография) снимает плату под разными углами и строит срезы, поэтому уверенно разделяет верхний и нижний монтаж и надежнее выявляет head-in-pillow, мелкие непропаи и дефекты в плотных узлах. Обратная сторона — ниже производительность и выше цена, поэтому 3D обычно используют как аналитический инструмент: аудит, разбор отказов, сложные платы.
Практичный компромисс для фабрики: 2D-система для регулярного контроля потока плюс доступ к 3D для сложных случаев и анализа повторяющихся дефектов. Выбирая систему, проверяйте не только разрешение, но и удобство программы: автоматические измерения пустот, библиотеки корпусов, статистику по партиям и понятные отчеты для технолога.
%IMG4%

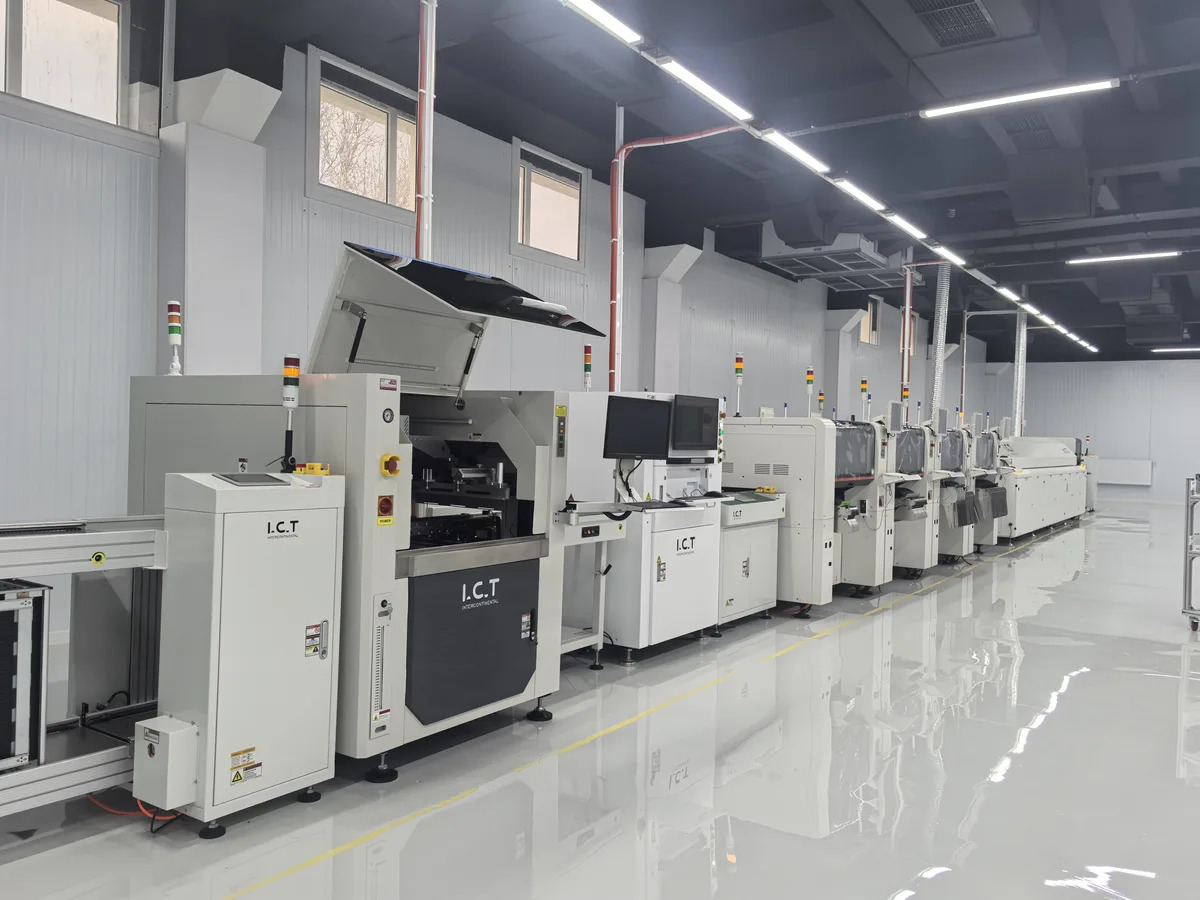

Внедрение контроля BGA начинается не с покупки станка, а с правил. Первый шаг — определить, какие платы и узлы попадают под обязательный рентген, а какие — под выборочный аудит, и зафиксировать периодичность: каждая плата, каждая партия, каждый сдвиг или еженедельная выборка.
Второй шаг — критерии приемки. Для пустот и других дефектов BGA фабрики обычно ориентируются на отраслевые рекомендации для процессов BGA и на требования заказчика: единый согласованный критерий важнее идеальной цифры, потому что именно по нему оператор принимает решение «годно / брак» и именно его нельзя менять молча от партии к партии.
Третий шаг — связь результата с процессом. Каждое подтвержденное отклонение должно превращаться в действие: корректировку профиля печи, проверку печати пасты, входной контроль компонентов или площадок. Если рентген работает как отдельная станция отбраковки и не влияет на процесс, фабрика платит за снимки, а не за качество.
Наконец, скрытые дефекты тем реже появляются, чем стабильнее сама линия. Современная высокоскоростная производственная линия JUKI SMT/SMD с точным монтажом и стабильной пайкой снижает вариации процесса, а рентген остается в роли страховки и инструмента аудита, а не постоянного фильтра брака.
Нужно внедрить рентгеновский контроль BGA на вашем производстве?
Опишите тип плат, корпуса компонентов, требования заказчика и текущую схему контроля — I.C.T поможет подобрать рентгеновскую систему 2D/3D, место ее установки в линии и правила выборочного контроля скрытых паяных соединений.
Нет. AOI работает с видимым изображением и физически не может оценить соединения под корпусом. Она контролирует периметр BGA, смещение корпуса и видимые дефекты монтажа, но пустоты, head-in-pillow и непропай шариков остаются вне ее поля зрения. Для этих задач нужен именно рентген.
Универсальной цифры нет: допустимость пустот зависит от изделия, требований заказчика и критичности узла. Фабрики обычно опираются на отраслевые рекомендации для BGA-процессов и фиксируют собственный критерий в документации на изделие. Практичнее следить не только за процентом пустот, но и за их размером, расположением и динамикой от партии к партии.
Для ответственных изделий и новых плат оправдан усиленный, вплоть до 100-процентного, контроль BGA. На стабильной серийной линии с подтвержденным процессом обычно достаточно регламентной выборки: фиксировать долю проверяемых плат и периодичность, а при первом же отклонении временно расширять контроль до выяснения причины.
2D дает быстрый плоский снимок и хорошо подходит для потока, но на двусторонних платах изображения монтажа накладываются. 3D строит послойные срезы: разделяет верх и низ платы, надежнее выявляет head-in-pillow и мелкие дефекты, но работает медленнее и стоит дороже, поэтому его чаще используют как аналитический инструмент.
Минимальный набор: список плат и корпусов, попадающих под обязательный контроль; критерии приемки, согласованные с заказчиком; регламент выборки; обученных операторов с едиными правилами подтверждения; порядок связи результатов с технологическим процессом — кто и как реагирует на повторяющиеся пустоты и непропаи. Без последнего пункта рентген быстро превращается в формальную станцию отбраковки.
