АМ100
I.C.T
| Количество: | |
|---|---|

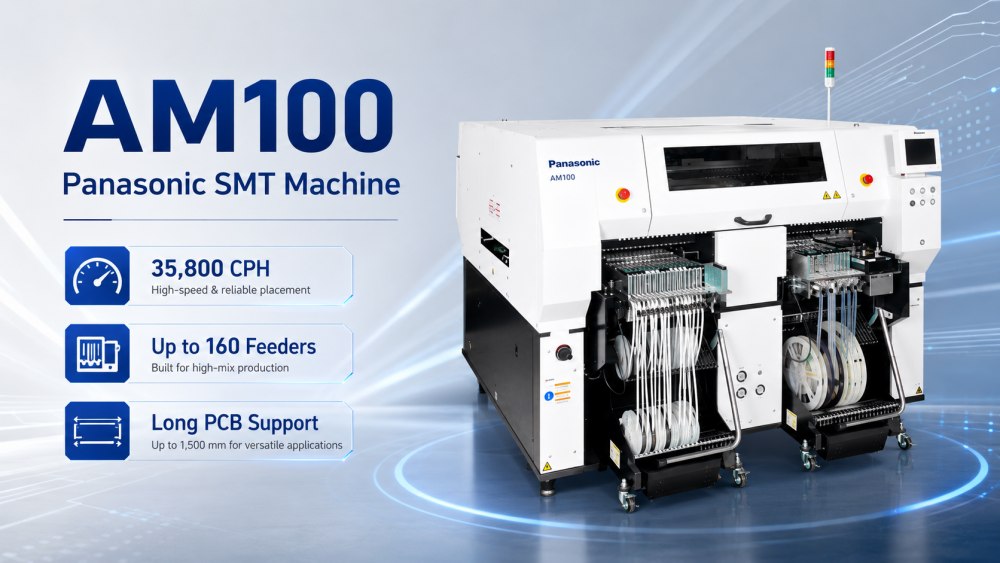

Автоматическая машина для захвата и размещения PCB AM100 — это модульное монтажное устройство SMT, предназначенное для предприятий, которым необходима практичная производительность и гибкость производства. Он подходит для сборки PCB в освещении LED, силовой электронике, промышленном управлении, коммуникационных продуктах, бытовой электронике и длинных приложениях PCB. В машине используется головка с 14 соплами, позволяющая сбалансировать скорость установки и универсальность компонентов. Его максимальная скорость может достигать 35 800 CPH, точность размещения ± 40 мкм на чип. AM100 поддерживает стандартные размеры PCB до Д515 × Ш460 мм и длинные размеры PCB до Д1500 × Ш460 мм. Для клиентов, которым требуется дешевая машина для захвата и размещения предметов Panasonic с полезной производительностью, AM100 является хорошим выбором.
Решение на базе одной машины для удовлетворения разнообразных требований на различных площадках монтажа
Оснащен головкой с 14 соплами, которая обеспечивает баланс между производительностью и универсальностью.
Поддержка производств в различных отраслях за счет крупнотоннажных участков комплектующих и больших и длинных PCB
Широкий выбор конфигураций и опций машины.
| Спецификация
| Спецификация Артикул | AM100 |
|---|---|
| PCB Размеры (мм) | Стандартные характеристики: от Д 50 мм × Ш 50 мм до Д 515 мм × Ш 460 мм, длина PCB Спецификация: от Д 50 мм × Ш 50 мм до Д 1500 мм × Ш 460 мм |
| Максимальная скорость головки размещения | 35800 CPH0,1006 с/чип |
| Точность размещения головки (Cpk ≥ 1) | ±40 мкм/чип |
| Размеры компонентов | Чип 0402 ~ Д 120 × Ш 90 × Т 28 или Д 150 × Ш 25 × Т 28 |
| Максимальное количество поставляемых компонентов | 160 |
| Расчет ширины ленты | 4 мм, 8 мм |
| SMT Список линейного оборудования
Аппарат AM100 Panasonic SMT следует использовать с правильным линейным оборудованием SMT. I.C.T может предоставить SMT загрузчик, автоматический трафаретный принтер, SPI инспекционную машину, PCB конвейер, SMT PCB машину для захвата и размещения, печь оплавления, AOI инспекционную машину, PCB маршрутизатор, PCBA чистящую машину и разгрузчик. Для длительного производства PCB линии также могут потребоваться специальные устройства для обработки картона, более длинные конвейеры, подходящая опора для принтера и правильное соответствие печи оплавления. Каждая станция влияет на окончательный результат сборки. Стабильная печать помогает монтажнику правильно разместить детали. Хорошее размещение помогает перекомпоновать и AOI получить лучшие результаты. I.C.T помогает клиентам сопоставить линию по размеру PCB, целевому объему выпуска, потребности в питателе и планировке завода.
| Видео об успехах клиентов
I.C.T оказал поддержку клиенту в Узбекистане, крупному заводу по производству электроники. Заказчик планировал производить компьютерные материнские платы, SSD-накопители, продукцию оперативной памяти и другие электронные блоки. I.C.T присоединился к проекту с самого начала технического общения и продолжил установку, отладку и производственное тестирование. Линия SMT включала в себя трафаретный принтер I.C.T-5151, четыре установочные машины SMT, печи оплавления серии Lyra, системы обработки SPI, AOI и PCB. Линия DIP включала в себя ручную установку, оборудование для вставки нестандартной формы JUKI, волновую пайку I.C.T-Acrab350 и конвейерные системы. После пробного запуска Заказчик оценил полное планирование линии, быстрое реагирование, поддержку в обучении и практическое инженерное обслуживание компании I.C.T.
| Сервисное обслуживание и поддержка обучения
В проекте автоматической машины для захвата и размещения PCB I.C.T сначала проверяет реальные производственные потребности Заказчика. Наша команда проверяет длину PCB, комплектацию компонентов, количество устройств подачи, использование лотков, целевую емкость, площадь мастерской, процесс проверки и опыт оператора. Это важно для AM100, поскольку он может поддерживать различные конфигурации блоков питания и длительное производство PCB. После поставки инженеры I.C.T могут помочь с размещением машины, подключением к линии, проверкой коммунальных услуг, подготовкой программы и тестированием пробной платы. Обучение основано на полном процессе SMT. Операторы узнают, как печать, размещение, перекомпоновка, обработка AOI и PCB работают вместе, поэтому заводская команда может управлять ежедневным производством с помощью более четких шагов.
| Отзывы клиентов
Клиенты выбирают автоматический монтажный станок Panasonic AM100, поскольку им часто требуется одна машина для решения различных производственных задач. Некоторым заводам требуется большая мощность питателей. Некоторым нужна длительная поддержка PCB. Некоторым требуется большая гибкость при перенастройке. Во время зарубежных проектов I.C.T помогает клиентам проверять весь процесс, а не только проверять установщика. Если возникает производственная проблема, наши инженеры могут проверить печать паяльной пасты, настройку устройства подачи, программу монтажа, профиль оплавления, результат AOI или перенос платы. Клиенты ценят эту практическую поддержку, поскольку она помогает им быстрее найти реальную причину. Это также помогает местным операторам укрепить уверенность на первом этапе производства.
| Сертификаты и стандарты
I.C.T готовит полные линейные проекты SMT с учетом требований к качеству, безопасности и экспортным поставкам. Полное решение производственной линии может поддерживать общие документы, такие как CE, RoHS, ISO9001 и соответствующие патентные материалы. Перед отправкой наша команда проверяет состояние оборудования, аксессуаров, запасных частей, элементов, связанных с фидерами, кабелей, файлов программного обеспечения, упаковочных листов, предупреждающих этикеток и защиты деревянного корпуса. Для проекта PCB Сборочная машина для сборки и размещения этот шаг проверки полезен, поскольку линия может включать в себя множество мелких деталей и элементов соединений. Тщательная подготовка помогает сократить количество недостающих аксессуаров, повреждений при транспортировке и задержек при установке. Это также дает заказчику более четкие записи перед заводской настройкой.
| О компании и заводе I.C.T
I.C.T предоставляет решения для производственных линий производителям электроники, которым требуется надежное оборудование SMT, DIP, нанесения покрытий, дозирования, пайки, проверки, очистки и перемещения PCB. Для проектов AM100 наша работа может включать в себя выбор оборудования, компоновку линий, согласование процессов, проверку доставки, руководство по установке, обучение операторов и долгосрочную техническую поддержку. I.C.T работал с более чем 1700 клиентами в более чем 80 странах. Эти проекты включают LED освещение, автомобильную электронику, источники питания, средства связи, промышленные платы управления, бытовую электронику и производство, связанное с компьютерами. Наша команда стремится помочь клиентам соединить машины с реальными производственными потребностями, чтобы линия могла перейти от планирования к стабильной повседневной работе.
