В течение недели с 31 августа по 4 сентября компания I.C.T завершила поставку и техническую передачу маршрутизатора I.C.T-5700L PCB для производителя электроники на Филиппинах.
Чтобы помочь производителю без проблем запустить машину в производство, I.C.T отправил на завод опытного технического инженера. Обслуживание на месте включало проверку станка, калибровку CCD и фрез, программирование PCB, испытания резки, оптимизацию параметров, поиск и устранение неисправностей, руководство по техническому обслуживанию и практическое обучение.
Вместо того, чтобы останавливаться после базовой демонстрации машины, инженер на протяжении всего обучения использовал реальную продукцию производителя PCB. Это позволило местной команде научиться программировать станок и корректировать процесс резки в реальных условиях производства.
Производитель выпускает системы бесперебойного питания, широко известные как изделия UPS. Эти изделия содержат электронные платы управления и узлы PCB, связанные с питанием, которые необходимо аккуратно отделить после сборки панели.
На заводе уже были инженеры с опытом работы на производственном оборудовании SMT и DIP. Однако команде требовалось систематическое обучение программированию фрезерного станка PCB, калибровке машинного зрения, выбору фрез, контролю глубины резания, настройке шпинделя и ежедневному обслуживанию станка.
Заказчику также необходимо было подтвердить, можно ли обрабатывать различные конструкции PCB, включая платы с V-образным вырезом и гибкие монтажные платы, с использованием подходящих методов и параметров разделения панелей.
Основываясь на этих производственных требованиях, I.C.T предоставила решение по депанеляции PCB, основанное на I.C.T-5700L.
Оборудование или система | Приложение |
|---|---|
I.C.T-5700L PCB Маршрутизатор | Автоматическая трассировка и разделение панелей PCB |
Система ПЗС-видения | PCB позиционирование, распознавание меток и программная калибровка |
Высокоскоростная шпиндельная система | Точная фрезеровка с регулируемой скоростью шпинделя |
Система резки фрезерной фрезы | Поддерживает различные размеры фрез и параметры резки. |
Система сбора пыли | Собирает PCB пыли, образующейся во время трассировки. |
Световая завеса безопасности | Защищает операторов во время работы машины |
Программное обеспечение | Создает траектории резки и управляет параметрами производства. |
Программное обеспечение удаленной поддержки | Обеспечивает техническую помощь, когда устранение неполадок на месте недоступно. |
Эта конфигурация предоставила производителю инструменты, необходимые для создания программ резки, управления параметрами фрезерования, тестирования различных продуктов и улучшения качества кромки PCB.
Прибыв на завод, инженер I.C.T выполнил пошаговый план обслуживания. Работа началась с полной проверки машины, а затем перешла к калибровке, программированию, тестированию продукции и обучению операторов.
Инженер сначала проверил общее состояние I.C.T-5700L и проинформировал заводской коллектив о его текущей эксплуатации.
Во время первоначальной проверки появился сигнал тревоги по оси X, когда машина вернулась в исходное положение. Инженер перезапустил оборудование, проверил работу оси и сбросил сигнал тревоги.
Световая завеса безопасности также показала нестабильное обнаружение. Положение установки было изменено для восстановления нормального чувствительности.
Некоторые элементы оборудования, в том числе два выключателя защитного дверного замка, световая завеса безопасности и выключатель питания ПК, потребовали дальнейшей замены или усовершенствования. Необходимые детали были зарегистрированы, и были приняты меры по последующей отгрузке.
Инженер также объяснил, почему эти защитные устройства необходимо регулярно проверять, и напомнил команде, что два оператора никогда не должны управлять машиной одновременно.
После завершения базовой проверки инженер откалибровал систему технического зрения CCD.
Правильная калибровка ПЗС-матрицы помогает станку распознавать контрольные точки PCB и совмещать запрограммированную траекторию резки с фактической доской. Затем положение фрезы было откалибровано, чтобы гарантировать, что режущий инструмент точно следует намеченному маршруту.
Инженерам заказчика показали, как:
Установить PCB опорных точек
Отрегулируйте экспозицию камеры
Подтвердите положение изображения PCB
Калибровка местоположения фрезы
Установите глубину резания
Выберите правильную модель фрезы
Изменить скорость шпинделя
Отрегулируйте скорость резки
Эти шаги особенно важны, когда завод обрабатывает несколько моделей PCB, а не только один продукт.

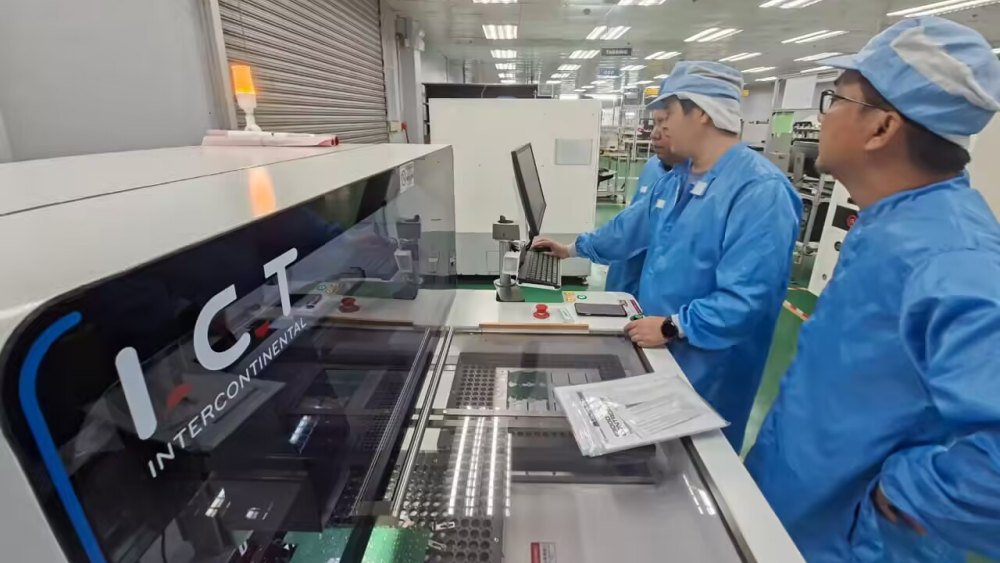

После калибровки машины инженер I.C.T представил основные интерфейсы программного обеспечения и объяснил, как создать новую программу маршрутизации PCB.
Обучение охватывало весь процесс программирования, включая импорт или запись изображения PCB, установку контрольных точек, создание траектории резки, выбор фрезы и определение параметров резки.
Инженер также продемонстрировал режим пропускания производства. Эту функцию можно использовать, когда определенные доски или позиции на панели не нуждаются в обработке.

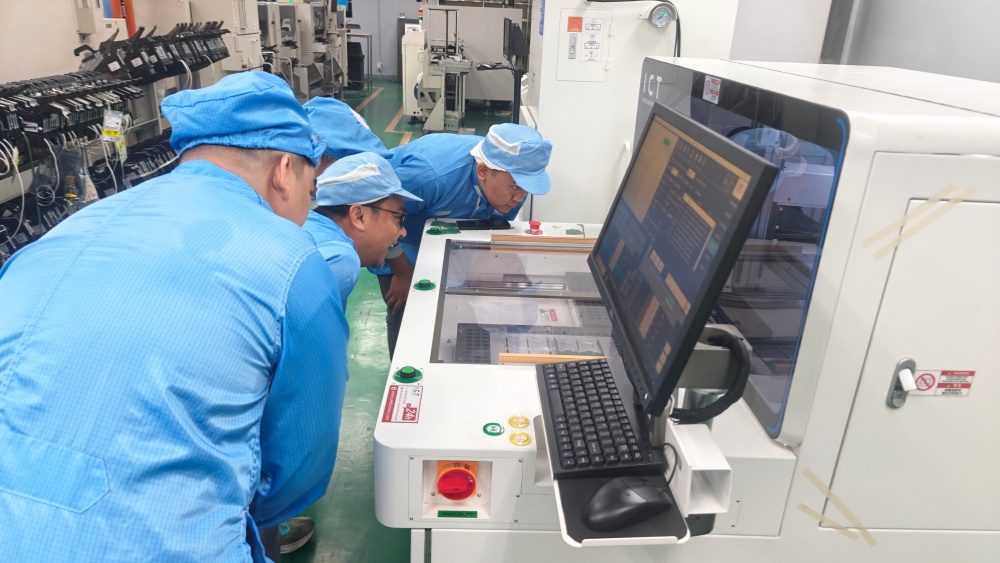

Вместо того, чтобы просто смотреть демонстрацию, инженеры SMT и DIP заказчика создавали программы, используя собственные образцы PCB. Они самостоятельно отрегулировали калибровку доски, глубину резания, скорость шпинделя, экспозицию камеры, модель фрезы и настройки скорости резания.
Когда во время работы возникали вопросы, инженер I.C.T объяснял причину и показывал команде, как выполнить правильную настройку.
Местная команда прошла обучение безопасной и правильной замене фрез. Инженер объяснил, как проверить положение инструмента после замены и почему изношенные или неправильно установленные насадки могут повлиять на качество кромки PCB.
Обучение также охватывало систему сбора пыли, в том числе:
Правильная работа пылесборника
Проверка пылесборника
Очистка пылесборника
Замена пылесборника
Регулярная уборка территории маршрутизации
Хорошее управление пылью помогает поддерживать чистоту рабочей среды и снижает накопление PCB пыли внутри машины.
Реальные продукты PCB использовались для оценки машины и подтверждения эффективности обучения.
Производитель предоставил на тестирование два продукта PCB с V-образным вырезом. Их первоначальная структура досок сделала машину для снятия панелей с V-образным вырезом лезвием еще одним возможным вариантом, поэтому команда сначала оценила, подойдет ли маршрутизация.
Инженер I.C.T протестировал доски с различными фрезами и настройками резки. При использовании фрезы диаметром 0,9 мм и скорости резания 2 доски были полностью разделены.
Обработанные края PCB были чистыми, без видимых заусенцев. Это подтвердило, что изделия можно обрабатывать на станке I.C.T-5700L при выборе соответствующего инструмента и параметров резки.
Испытание также дало местным инженерам практический пример того, как диаметр фрезы и скорость резания могут изменить конечный результат.
Инженер также помог заказчику протестировать гибкую печатную плату.
Небольшая пробная партия была запрограммирована и нарезана на станке. Готовый результат соответствовал ожидаемым требованиям резки. При этом инженер наблюдал, насколько хорошо команда заказчика может самостоятельно создавать и модифицировать программу.
Этот тест расширил понимание заказчиком того, как фрезерный станок можно использовать для обработки различных продуктов и материалов.
Помимо эксплуатации машины, инженер I.C.T предоставил заказчику практические рекомендации по техническому обслуживанию и устранению неполадок.
Обучение включало в себя:
Ежедневный осмотр машины
Общая идентификация тревоги
Основные процедуры устранения неполадок
Проверка состояния битов маршрутизатора
ПЗС-матрица и проверка положения резки
Обслуживание пылесборника
Проверка устройств безопасности
Процедуры удаленной поддержки
Клиент также получил список расходных и быстроизнашивающихся деталей, инструкции по ежедневному техническому обслуживанию и руководство, охватывающее распространенные проблемы с машиной и способы их решения.
Программное обеспечение удаленной поддержки было объяснено и подготовлено таким образом, чтобы клиент мог связаться с I.C.T, если проблему не удалось решить локально.
К концу обслуживания на месте участвующие инженеры могли самостоятельно создавать программы PCB, калибровать положение платы, выбирать фрезы, изменять параметры резки и завершать процесс фрезерования.
Они также поняли, как использовать различные параметры для улучшения результата резки в зависимости от материала и структуры PCB.
Техническая поддержка достигла нескольких практических результатов:
I.C.T-5700L был проверен и откалиброван.
Позиции CCD и маршрутизатора были подтверждены.
Были протестированы реальные продукты PCB, связанные с ИБП.
Два изделия с V-образным вырезом PCB были успешно фрезерованы.
Были достигнуты чистые края доски без видимых заусенцев.
Образец гибкой печатной платы успешно прошел испытания.
Инженеры заказчика выполнили независимые упражнения по программированию.
Были предоставлены документы по техническому обслуживанию и устранению неисправностей.
Была организована последующая замена запчастей.
Для участвующих инженеров были подготовлены сертификаты об обучении.
В результате обучения на заводе появилась местная команда инженеров, способная эксплуатировать маршрутизатор PCB без ежедневной помощи извне.
Инженеры заказчика уже имели опыт работы с производственным оборудованием SMT и DIP, что помогло им быстро разобраться в работе I.C.T-5700L.
В ходе обучения они продемонстрировали сильные способности к обучению и практическим навыкам. После выполнения упражнений по программированию они смогли создавать программы маршрутизации, изменять параметры станка и самостоятельно выполнять PCB резку.
Они также узнали, как использовать различные фрезы и настройки процесса для улучшения качества резки. Успешные испытания плат с V-образным вырезом и гибких плат придали команде большую уверенность в применении машины для будущих продуктов.
Заказчик осознал ценность сочетания поставки оборудования с техническим обучением на месте, реальными испытаниями продукта, руководством по техническому обслуживанию и постоянной удаленной поддержкой.
Маршрутизатор PCB не может обеспечить стабильные результаты только за счет аппаратного обеспечения. Качество резки также зависит от правильной калибровки, выбора подходящей фрезы, стабильного крепления, оптимизированных параметров резки и хорошо обученных операторов.
В рамках этого проекта на Филиппинах I.C.T помог производителю перейти от первоначальной настройки оборудования к независимому программированию и фактической проверке продукта.
I.C.T продолжает обеспечивать установку, обучение, тестирование процессов и техническую поддержку за рубежом для производителей электроники по всему миру. Независимо от того, включает ли проект одну машину для снятия панелей PCB или полную линию по производству электроники, наши инженеры сосредотачиваются на одной практической цели: помочь клиенту превратить новое оборудование в надежную производственную мощность.
