I.C.T-P12
I.C.T
| Количество: | |
|---|---|
| Полуавтоматический принтер трафарет высокой производительности для расширенного производства PCB
Полуавтоматическая машина для пастообразной печати SMT PCB размещает полуавтоматический принтер трафарет в самом начале рабочих процессов с использованием длинных досок SMT. Линейные направляющие Тайваня TBI в сочетании с шаговым двигателем SANYO обеспечивают плавное и согласованное перемещение для надежного нанесения пасты. Конструкция ракеля с подвеской, а также полностью регулируемые давление и скорость лезвия (показаны на четких индикаторах) обеспечивают идеально ровные отложения. Модульная универсальная платформа со встроенным устройством выравнивания обрабатывает односторонние или двусторонние PCB толщиной 0,2–6 мм. Руки трафарет быстро меняют размер с 370×470 мм до 1750×650 мм. Автоматический режим печати обеспечивает стабильные и высококачественные результаты. Низкое потребление 220 Вт и циклы <12 секунд делают полуавтоматический принтер SMT трафарет идеальным для осветительных полос LED, серверных объединительных плат, модулей 5G и промышленных средств управления.
| Особенность
Настраиваемые штифты и опорные блоки подходят для любого расположения отверстий на одно- или двусторонних PCB. Позиционирование быстрое, точное и полностью регулируемое. Прецизионные направляющие Тайваня и импортный шаговый двигатель обеспечивают плавное движение. Ракель легко поднимается вручную для заправки пасты или протирки, а интеллектуальные датчики ограничения сокращают обратный ход. Это обеспечивает идеальную устойчивость сверхдлинных плат внутри полуавтоматического принтера для паяльной пасты, поэтому паста никогда не смещается перед установкой.
Ракель с прямым соединением и двумя независимыми высокоточными цилиндрами обеспечивает точное и постоянное давление. Двойные направляющие фиксируют ход швабры и исключают раскачивание. Большой сенсорный экран предлагает простые меню на английском языке, обучающие программы и мгновенное переключение между ручным, полуавтоматическим и полностью автоматическим режимами. В принтере для паяльной пасты SMT используются только импортные компоненты премиум-класса (Omron, Leuze, SMC, Delta, Samkoon). Автоматическая печать обеспечивает высочайшее качество от одной доски практически без перемычек и недостаточного покрытия.
| Спецификация
| Модель | П3 | П6 | Р12 | P15 |
| Точность | +/- 0,05 мм | +/- 0,05 мм | +/- 0,05 мм | +/- 0,05 мм |
| PCB Размер | 300 х 350 мм | 600 х 350 мм | 1200 х 350 мм | 1500 х 350 мм |
| Размер платформы | 320 х 400 мм | 700 х 400 мм | 1350 х 400 мм | 1650 х 400 мм |
| трафарет размер (мм) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB Толщина | 0,2–6 мм | 0,2–6 мм | 0,2–6 мм | 0,2–6 мм |
| трафарет Позиционирование | Руководство | Руководство | Руководство | Руководство |
| Время цикла | < 10 сек. | < 10 сек. | < 12 сек. | < 12 сек. |
| Энергопотребление | 200 Вт | 200 Вт | 220 Вт | 220 Вт |
| Источник питания | 1-фазный, 220 В переменного тока, 50/60 Гц | 1-фазный, 220 В переменного тока, 50/60 Гц | 1-фазный, 220 В переменного тока, 50/60 Гц | 1-фазный, 220 В переменного тока, 50/60 Гц |
| Давление воздуха | 4,5-6 кг/см | 4,5-6 кг/см | 4,5-6 кг/см | 4,5-6 кг/см |
| Скорость ракеля | 0-200 мм/сек. | 0-1200 мм/сек. | 0-200 мм/сек. | 0-200 мм/сек. |
| Измерение | 850х750х1650 мм | 1050х750х1650 мм | 1660х750х1650 мм | 2100х750х1650 мм |
| Масса | 280 кг | 300 кг | 356 кг | 430 кг |
| Длина ракеля | 250 мм | 250 мм | 250 мм | 250 мм |
| Высота платформы | 950 мм | 950 мм | 950 мм | 950 мм |
| Вариант: Специальный размер можно настроить | ||||
* I.C.T продолжает работать над качеством и производительностью, спецификации и внешнего вида могут быть обновлены без особого уведомления.
| SMT Список линейного оборудования
I.C.T Высококачественная производственная линия PCBA оснащена современным оборудованием для эффективной и точной сборки PCB. Полностью автоматизированная линия SMT включает в себя загрузчик, автоматический принтер для точного нанесения паяльной пасты, машину для захвата и размещения компонентов для точного размещения компонентов, печь оплавления для надежной пайки и систему AOI для тщательного контроля дефектов. Эта высококачественная производственная линия PCBA обеспечивает бесперебойную работу, высокую надежность и низкую стоимость сборки SMT, отвечая разнообразным отраслевым требованиям.
| Название продукта | Назначение в строке SMT |
|---|---|
| PCB Конвейер загрузчик | Автоматически загружает в линию пустые PCB. |
| Прилив паяна принтера | Точно печатает паяльную пасту на контактных площадках PCB. |
| Выберите и поместите машину | Точно монтирует компоненты на PCB. |
| Речь в духовке | Расплавляет припой, образуя прочные соединения. |
| AOI машина | Осмотр паяных соединений и дефектов размещения. |
| SPI Машина | Проверяет высоту и качество паяльной пасты. |
Проверяет внутреннюю целостность паяных соединений и обнаруживает скрытые дефекты. | |
| SMT чистящая машина | Используется для очистки PCBов, трафаретов, приспособлений, сопел и т. д. |
| PCB Автомат для резки | Разрежьте PCBA на конечный продукт |
| Оборудование для отслеживания | Записывает и отслеживает производственные данные: станок для лазерной маркировки /установщик этикеток/струйный принтер. |
| Пример успеха клиента – завод LED в Саудовской Аравии
Крупная саудовская осветительная группа LED заказала у I.C.T полную линию SMT длиной 1200 мм, построенную на основе полуавтоматического принтера трафарет, нескольких высокоскоростных россыпей JUKI и печи оплавления L12 для производства длинных трубок LED. Наши инженеры вылетели прямо в Эр-Рияд, установили широкие конвейеры SMEMA, настроили параметры пасты для полноразмерных досок и провели семь интенсивных дней обучения методам работы с длинными досками и ежедневному обслуживанию. Вся линия достигла заводской мощности за первую полную смену, обеспечивая безупречную пасту и отсутствие дефектов припоя с первого дня. Клиент высоко оценил немедленную глобальную реакцию, усиленные экспортные ящики и углубленное обучение, которое в мгновение ока превратило их новое предприятие в центр прибыли.

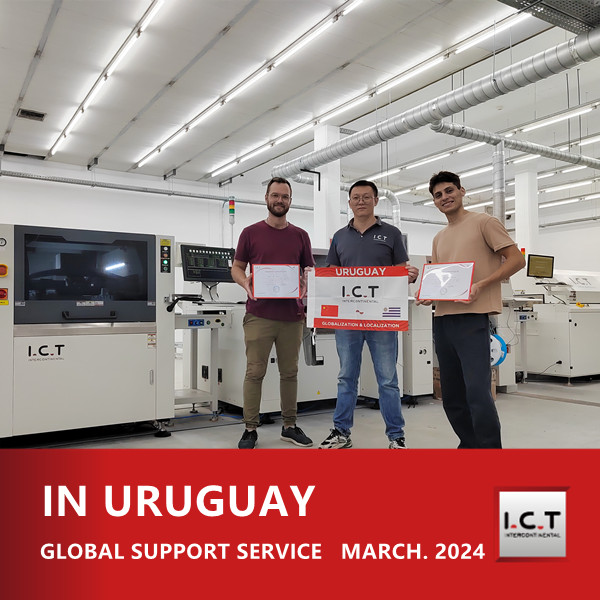

| Глобальное обслуживание и поддержка обучения
I.C.T обеспечивает комплексную линейную поддержку SMT: бесплатные чертежи компоновки широкого формата SMEMA, 48-часовое видео для предварительной отгрузки, интеграцию с конвейером на месте, 7–10-дневную академию практических операторов, годовой пакет запасных частей, неограниченную удаленную диагностику по телефону или в режиме реального времени, а также плановые проверки производительности. Наши 20 опытных инженеров работают в 72 странах, обеспечивая первоначальную помощь в течение 4 часов и круглосуточную экстренную поддержку. Каждый полуавтоматический принтер трафарет проходит расширенное полнолинейное моделирование и тщательную проверку на нашем заводе площадью 12 000 м⊃2;, сертифицированном по стандарту ISO9001. Клиенты получают надежные линии принтеров SMT, быструю окупаемость инвестиций и надежных партнеров в долгосрочной перспективе.
| Отзывы клиентов
На оборудовании I.C.T работают более 1600 линий длинноформатных принтеров SMT в 72 странах мира. Клиенты выделяют специально разработанные конструкции с широкими ремнями для крупных заводов, ящики с тройным усилением, которые выдерживают путешествия по океану и пустыне, недельные курсы, которые превращают новичков в экспертов по лонгборду, одночасовые удаленные исправления, которые предотвращают остановки на целый день, и регулярные проверки, которые увеличивают производительность еще на 19–22%. Заводы продолжают заказывать совершенно новые линии, поскольку комплексная поддержка означает практически нулевую доработку, значительную экономию средств и нерушимое доверие.
| Сертификаты и стандарты
Каждый полуавтоматический принтер трафарет поставляется с сертификатами CE, RoHS, ISO9001:2015 и многочисленными патентами. Полное тестирование совместимости с широкими платами и 100% функциональная проверка соответствуют европейским, американским и международным стандартам для производственных линий SMT. Эти сертификаты гарантируют безопасное обращение с пастой, широкую стыковку без вибрации, увеличенный срок службы компонентов и экологически безопасную эксплуатацию — полное спокойствие с самой первой длинной доски.
| О компании I.C.T и нашем заводе
Компания I.C.T, основанная в 2012 году, стала надежным партнером по комплексным решениям SMT, обслуживающим более 1600 клиентов в 72 странах. На нашем современном заводе площадью 12 000 м⊃2; в Дунгуане работают 89 увлеченных сотрудников и 20 старших инженеров, которые проектируют, производят и тщательно тестируют каждую машину в соответствии со стандартами ISO9001. Имея 8 зарубежных офисов и местные склады по всему миру, мы гарантируем запасные части и инженерную поддержку на месте в течение 48 часов в любой точке планеты. Мы живем в соответствии с принципами честности, простоты, открытости, координации и совместного использования – обеспечивая честные цены, молниеносное реагирование, пожизненные бесплатные обновления программного обеспечения и настоящее партнерство, которое помогает каждому клиенту достичь устойчивого роста.
