I.C.T-5700
I.C.T
| Количество: | |
|---|---|

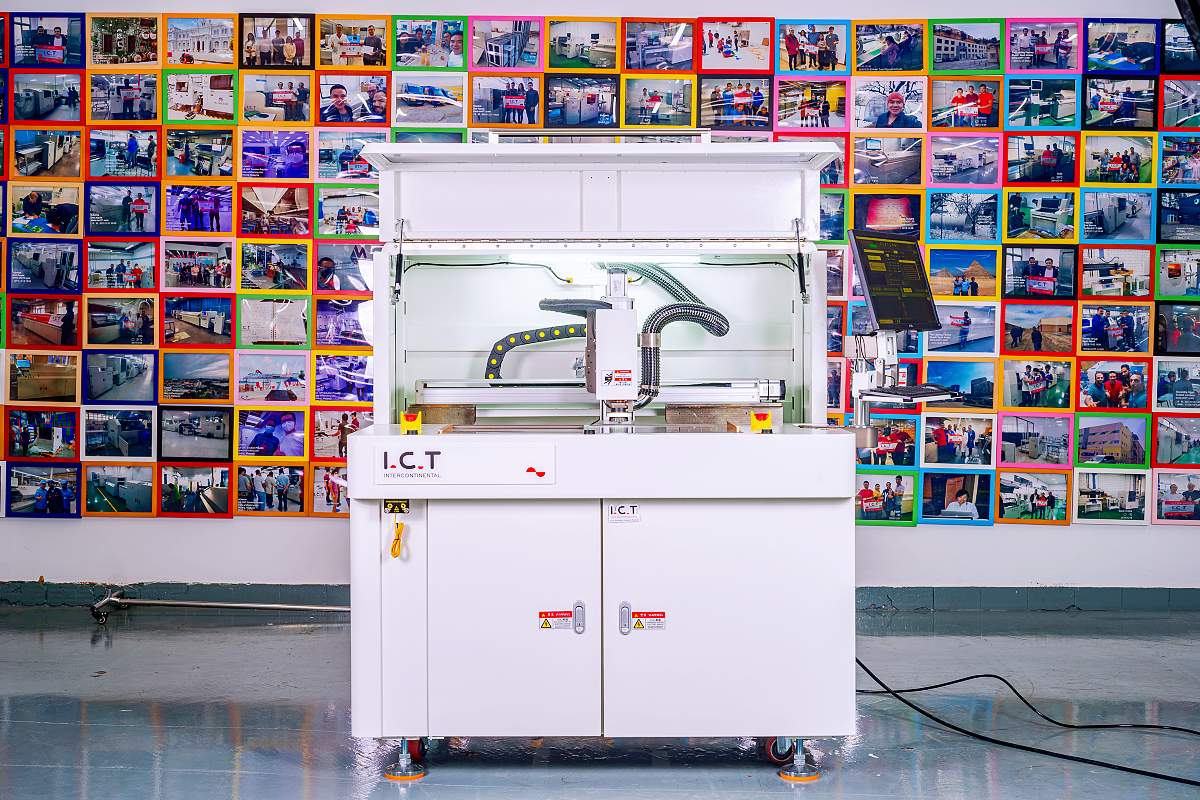

| Высокоточный автономный фрезерный станок PCBA
Автономный маршрутизатор I.C.T-5700 серии PCBA обеспечивает точное и легкое демонтаже панелей для различных областей электроники, включая смартфоны, интеллектуальные носимые устройства, автомобильную электронику и медицинские устройства. Он оснащен новой системой технического зрения CCD для визуальной коррекции выравнивания и высокоскоростным шпинделем со скоростью до 80 000 об/мин для быстрой и точной резки. Конструкция с двумя платформами позволяет одновременно обрабатывать разные продукты или объединять их в одну большую платформу для больших плат. Функции безопасности, такие как световые завесы и аварийная остановка, защищают операторов, а ионно-воздушный пистолет защищает доски от статического электричества и пыли. Простое в использовании программное обеспечение и надежные компоненты делают автономный маршрутизатор PCBA подходящим для эффективных производственных линий.
| Особенность

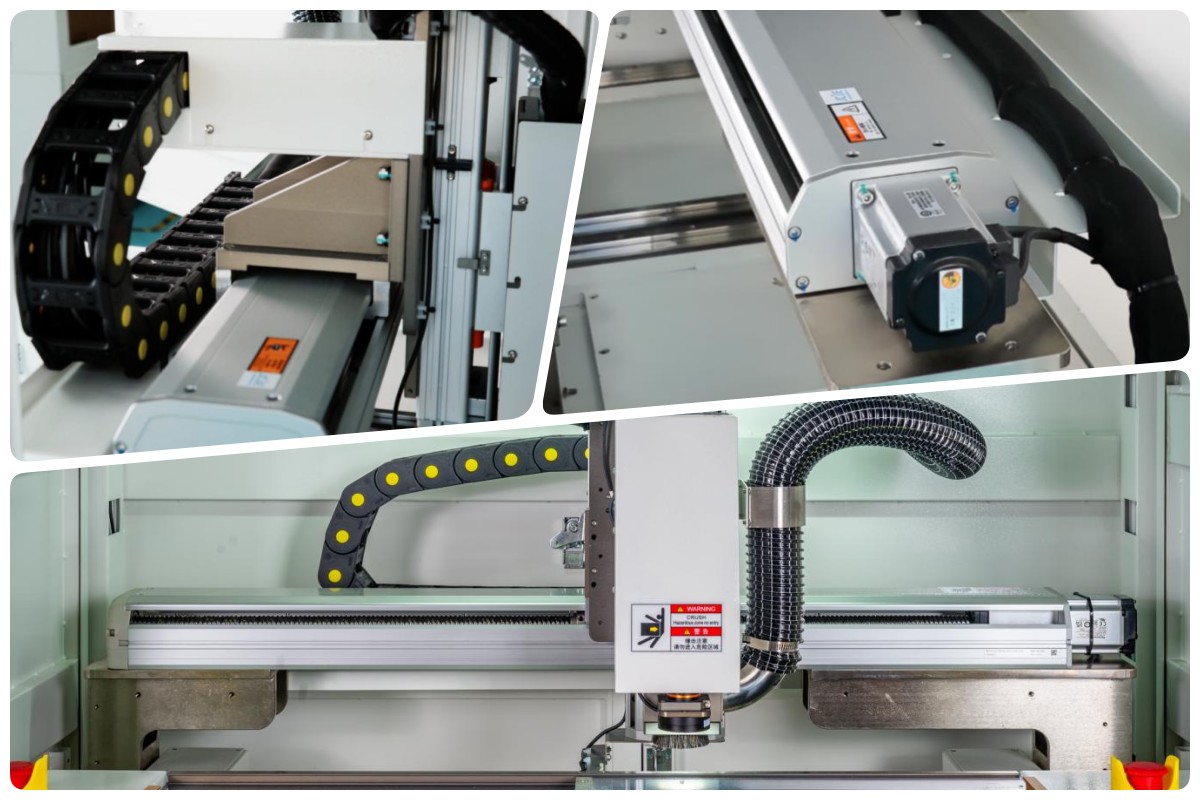

Система передачи
В системе трансмиссии используются импортные серводвигатели Panasonic в сочетании с высокоточными винтовыми стержнями и направляющими от PMI или HIWIN. Такая установка обеспечивает плавное и точное движение. Более прочная и толстая конструкция повышает устойчивость машины во время работы. Гибкие цепи резервуаров удерживают провода в порядке и защищают их от помех. Модуль оси X имеет уникальную пыленепроницаемую конструкцию, которая снижает потребность в обслуживании и продлевает срок службы компонентов. Эти функции делают автономный маршрутизатор PCBA надежным для длительного использования в требовательных производственных средах.

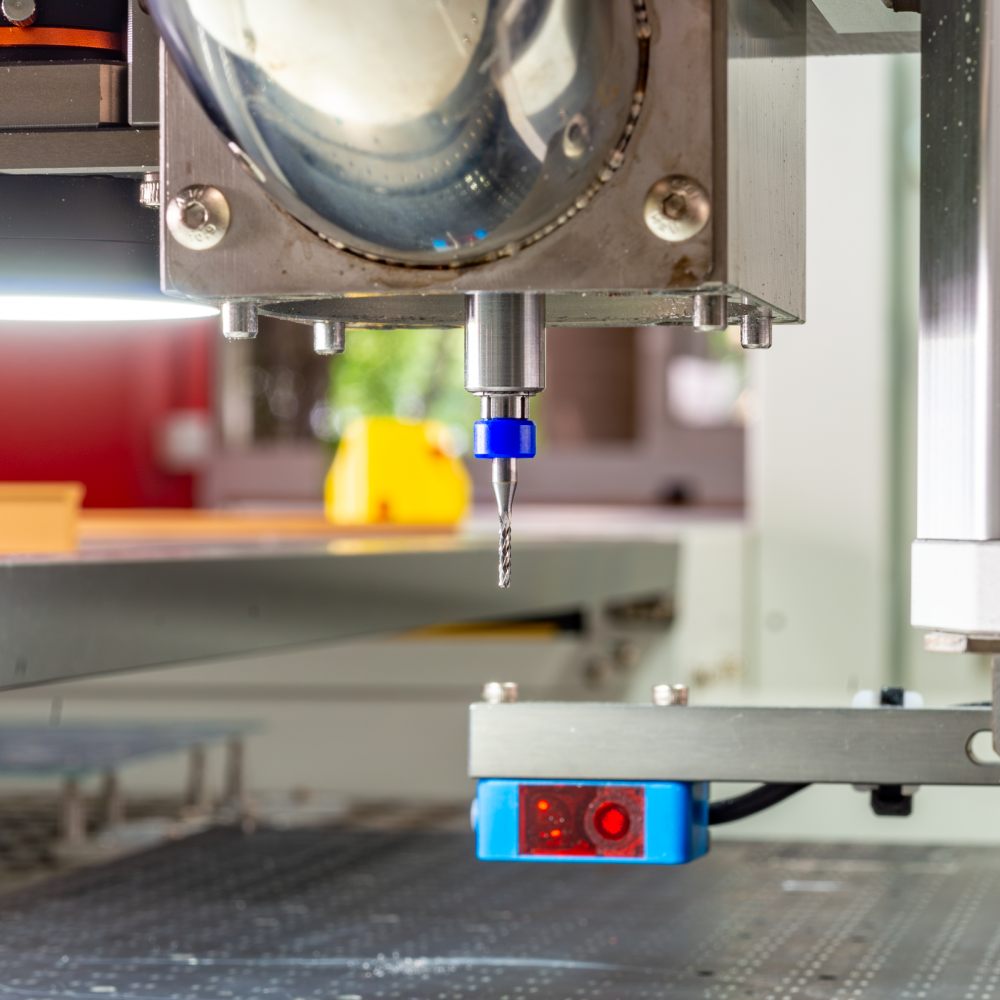

Система маршрутизатора
Система фрезерования включает в себя ПЗС-камеру высокого разрешения, коаксиальную с фрезой, что упрощает калибровку и точное позиционирование. Стандартное обнаружение поломки инструмента мгновенно предупреждает операторов, если фреза изношена или сломана. Опциональная автоматическая смена инструмента позволяет работать непрерывно без остановок, повышая эффективность. Ионно-воздушный пистолет снимает статический заряд с поверхности PCB, предотвращая притягивание пыли. Высокоскоростной шпиндель от RSK или NSK снижает нагрузку при резке, обеспечивает высокую точность, малую инерцию и быстрый отклик для чистого реза на автономном фрезерном станке PCBA.

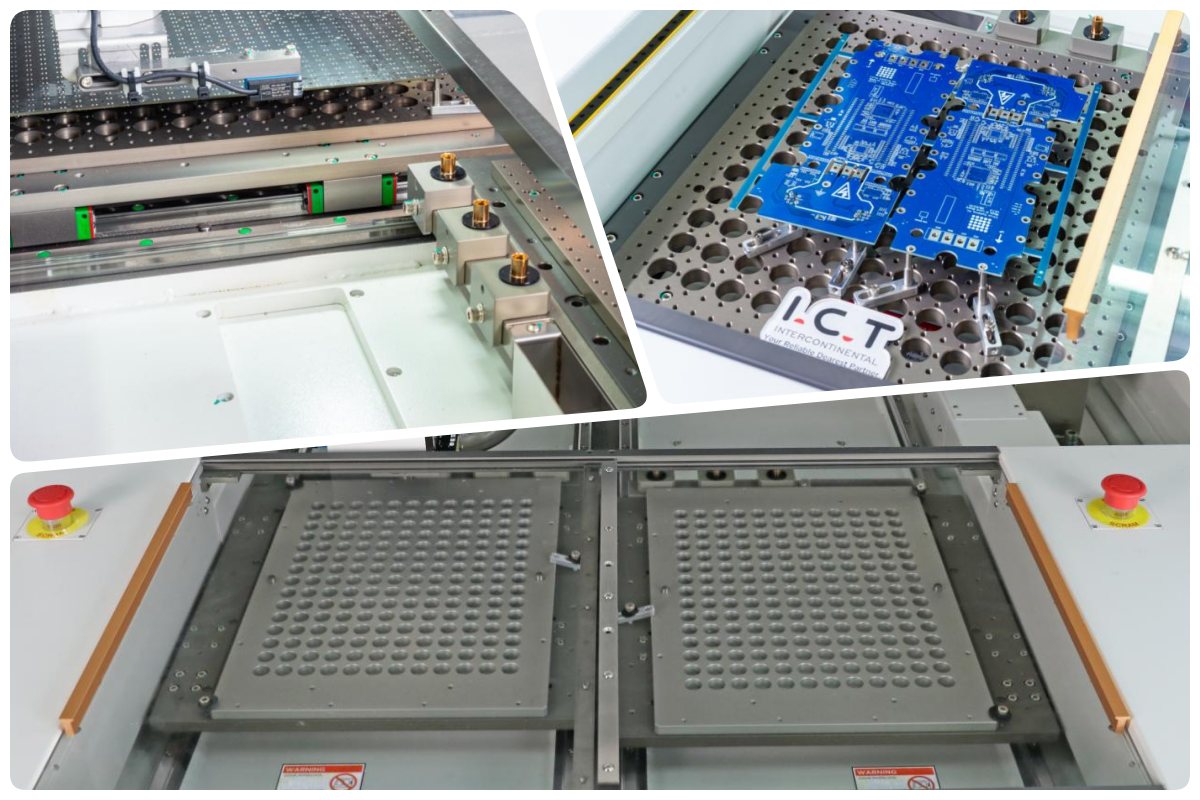

Платформенная система

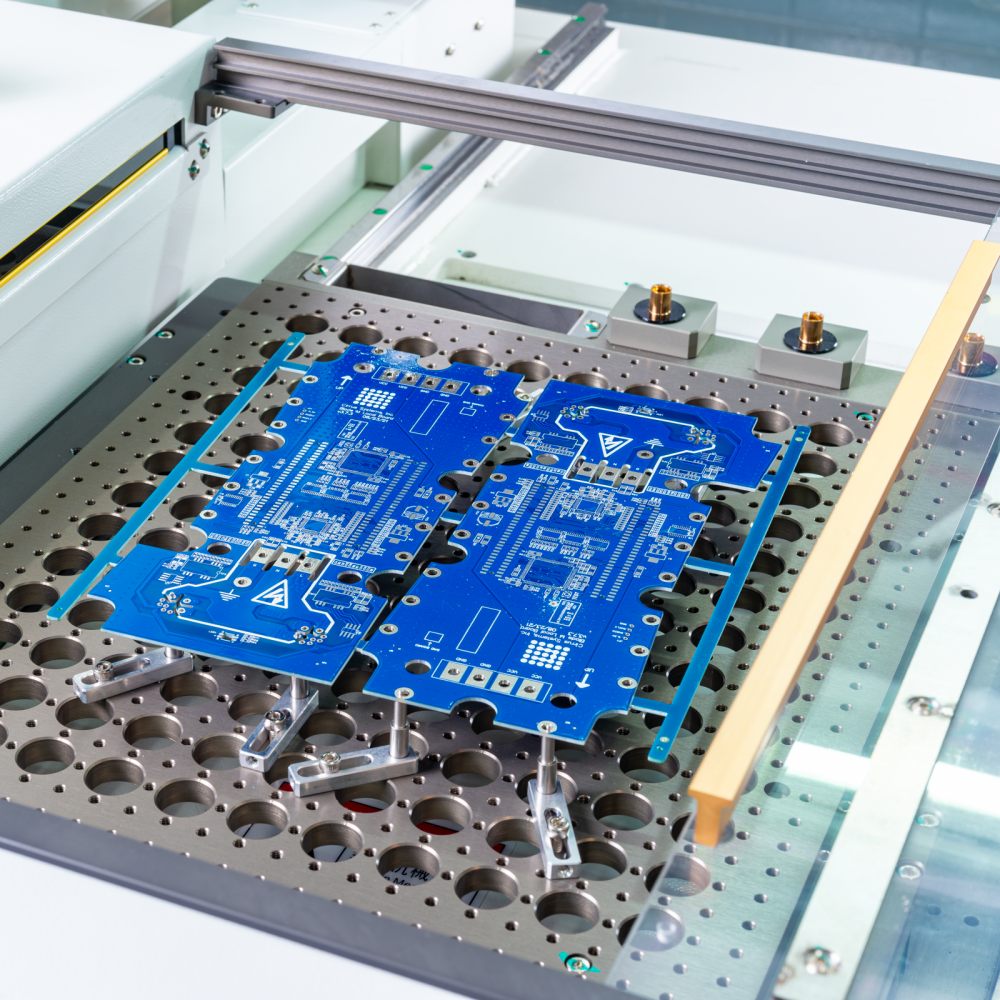

Система платформы оснащена управлением по оси Y с помощью направляющих и серводвигателей, обеспечивающих превосходную устойчивость. Меры безопасности включают двусторонние кнопки аварийной остановки, стандартную защитную крышку и световые завесы. Кнопки запуска с обеих сторон требуют одновременного нажатия для безопасной работы. Сотовая пористая основа обеспечивает сильное всасывание и совместимость с различными PCB. Эта двухплатформенная конструкция поддерживает многофункциональные или специальные приспособления, что позволяет эффективно использовать различные платы, сохраняя при этом безопасность оператора в автономном маршрутизаторе PCBA.

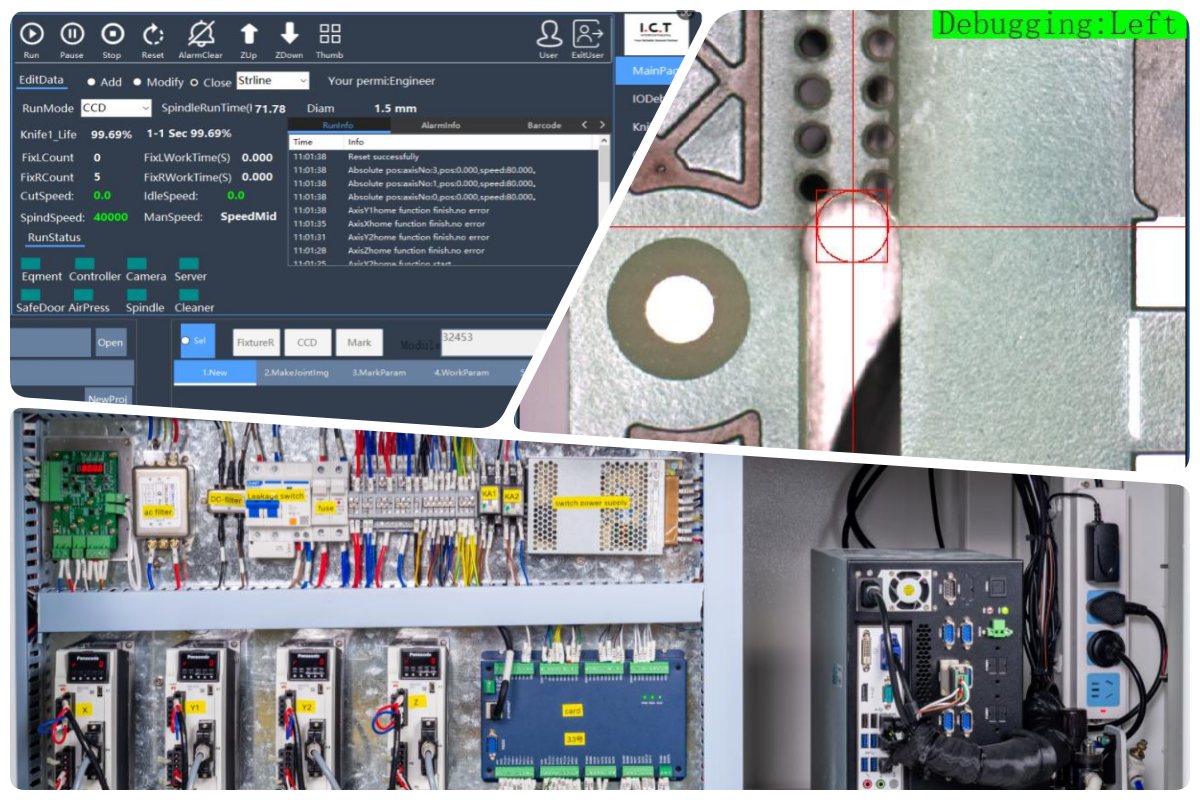

Система управления
В системе управления используется промышленный компьютер со специальным контроллером ЧПУ, обеспечивающим высокую точность и стабильность. Он обеспечивает надежную защиту от помех в заводских настройках. Производственные данные можно отслеживать с помощью журналов регистрации для управления качеством. Интерфейс соответствует стандартам CE и прост в освоении, что позволяет быстро вносить изменения в программы. Коаксиальная ПЗС-матрица обеспечивает визуальный мониторинг в реальном времени. Эти элементы упрощают эксплуатацию автономного маршрутизатора PCBA и обеспечивают стабильную производительность.

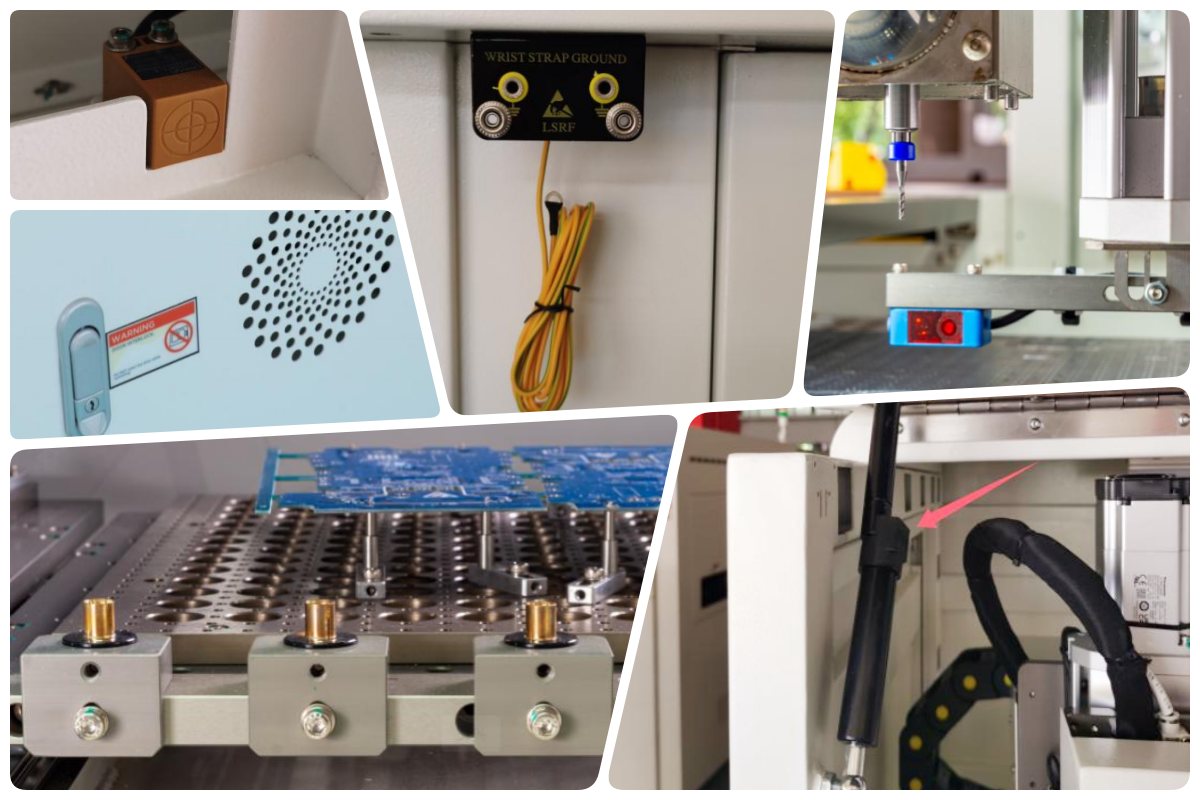

Подробный дисплей
Ключевые детали включают конвекционный вентилятор для охлаждения, датчики безопасности боковых дверей для защиты и интерфейс ESD для предотвращения статических повреждений. Опциональный автоматический сменщик инструмента поддерживает непрерывную работу. Датчик обнаружения сломанного ножа контролирует состояние резца в режиме реального времени. Самоблокирующиеся пневматические стойки обеспечивают стабильную поддержку двери. Эти продуманные конструкции повышают безопасность, удобство и надежность при ежедневном использовании автономного маршрутизатора PCBA.
| Спецификация
| Модель | I.C.T-5700М | I.C.T-5700L | I.C.T-5700LL |
| Размер печатной платы (двойная платформа, специальный размер опционально) | 290*350 мм | 350*450 мм | 450*500 мм |
| PCB толщина | 0,3~6,0 мм | ||
| Вес (с пылесосом) | 1000 кг | ||
| Измерение | 1075*1430*1460 мм | 1125*1530*1460 мм | 1225*1530*1460 мм |
| Метод сбора пыли | Чистка пылесосом | ||
| Объем воздуха пылесоса | 28~35см3/мин | ||
| Пылесос Размер | 640*785*1760 мм | ||
| Напряжение пылесборника | 380 В, 50/60 Гц, 3 кВт | ||
| SMT Список линейного оборудования
I.C.T создайте настоящую высококачественную производственную линию PCBA. Вакуумный погрузчик очистит доску. Автоматический принтер положил пасту правильно. Чип россыпи установлен верно. Многие зоны пайки оплавлением производятся жестко. Хорошее AOI находит все плохое. Линия держится крепко. Урожайность высокая. Стоимость низкая. Никакой игры. Светильник для здоровья автомобиля для тяжелой работы. Доска готова к реальному миру. Мы возвращаемся полностью.
| Название продукта | Назначение в строке SMT |
|---|---|
| SMT Line | Линия сборки Ful-auto под ключ SMT |
| PCB Конвейер загрузчик | Автоматически загружает в линию пустые PCB. |
| Прилив паяна принтера | Точно печатает паяльную пасту на контактных площадках PCB. |
| Выберите и поместите машину | Точно монтирует компоненты на PCB. |
| Речь в духовке | Расплавляет припой, образуя прочные соединения. |
| Видео об успехах клиентов
Клиент из Алжира, специализирующийся на функциональных телефонах, посетил наш завод для приемки оборудования. Привезли более десяти PCB панелей и комплектующих. Наша команда провела полную производственную демонстрацию с использованием полной линии SMT: полностью автоматический принтер, SPI для проверки припоя, устройство установки RX-8 для мелких деталей, RS-1R для более крупных компонентов, устройство подачи лотков для защитных крышек, печь оплавления, AOI для проверки качества и, наконец, автономный фрезерный станок I.C.T-5700 PCBA для точного разделения плат. Процесс прошел гладко, продемонстрировав высокую эффективность и чистый разрез. Заказчик остался доволен результатами и производительностью машины.
| Сервисная и обучающая поддержка
I.C.T предлагает полную поддержку, включая установку, обучение на месте и текущее обслуживание. Наши опытные инженеры помогают операторам безопасно и эффективно использовать автономный маршрутизатор PCBA. Мы обеспечиваем подробное обучение программированию, замене инструментов и ежедневному уходу. Удаленная помощь и быстрая поставка запасных частей сводят к минимуму время простоя. Имея сервисные центры по всему миру, мы гарантируем быстрое реагирование на любые проблемы. Такая полная поддержка помогает клиентам добиться бесперебойного производства и максимальной эффективности оборудования.
| Отзывы клиентов
Многие клиенты хвалят наших квалифицированных инженеров за быстрое решение проблем и профессиональное руководство. Они ценят надежную работу и точность нашего оборудования. Надежная и тщательная упаковка гарантирует, что машины будут доставлены в идеальном состоянии. Быстрые ответы на вопросы укрепляют доверие. В целом клиенты ценят высокое качество и отличную поддержку со стороны I.C.T.
| Сертификаты и стандарты
I.C.T имеет ключевые сертификаты, включая CE по безопасности, RoHS по экологическим стандартам и ISO9001 по управлению качеством. Нам также принадлежат многочисленные патенты на инновационные технологии. Эти сертификаты подтверждают нашу приверженность производству надежной, безопасной и высококачественной продукции, соответствующей мировым требованиям.
| О компании и заводе I.C.T
I.C.T имеет собственные научно-исследовательские и производственные мощности с большой командой инженеров. В последние годы компания быстро росла, обслуживая более 1600 клиентов в более чем 72 странах. Наша современная фабрика соблюдает строгие процессы тестирования и системы управления качеством. Это гарантирует, что каждая машина, включая автономный маршрутизатор PCBA, соответствует высоким стандартам. Мы уделяем особое внимание инновациям и глобальному обслуживанию для долгосрочного успеха клиентов.
