Запустите сборочную линию SMT для экономичной продукции PCBA.
а. Предварительно настроенные ссылки на станции.
б. Компоненты, оптимизированные по стоимости.
в. Начало трехдневного периода Plug-and-Play.
д. 18кВт/ч бережливый режим.
е. Локализованный запасной инвентарь.
ф. Перенос навыков 7-15 дней.
г. Индивидуальная сборочная линия PCBA.
PCB Сборка
I.C.T
| Количество: | |
|---|---|
| Основы машины SMT для сборной линии
I.C.T поставляет готовые к работе машины SMT сборной линии при поддержке трех собственных заводов. Имея более 22 лет работы в SMT/DIP, мы объединяем планирование производства, компоновочные чертежи, смету трудозатрат и модели рентабельности инвестиций. Полуавтоматические или полностью автоматические варианты сборочной линии PCBA используют проверенные принтеры, россыпи, печи и AOI. Достаточно одного оператора в смену. 18 кВт/ч позволяет снизить счета. Мы обслуживаем LED, телевидение, телефон, EMS по всему миру. Трехдневная установка включает настройку вентиляции, электропитания и выхлопной системы. Обучение программированию и обслуживанию 7-15 дней. Глобальное обслуживание охватывает более 15 лет. Экономичная производственная линия SMD соответствует ограниченному бюджету без потери качества.
| Особенность
Станция под ключ
Собранная линия SMT Machine поставляется предварительно подключенной для мгновенного производства. Конвейер загрузчик подает платы в автоочиститель. Принтер наносит пасту с помощью ракелей с визуальным управлением. Россыпь монтирует SMD с оптимизированной скоростью. Соединение оплавлением с многозонной точностью. AOI проверяет соединения. Разгрузчик сортирует ОК/НГ. Эта экономичная производственная линия SMD сокращает время установки на 70%. Работает с досками 100-1200 мм.
SMD Технология размещения
Компактный принтер в сборной линии Smt Machine автоматически выравнивает трафарет. Двойные направляющие поддерживают быструю смену. Проблемы с вставкой флажков 2D-инспекции на ранней стадии. Поддерживает недорогие материалы, не содержащие свинца. Идеально подходит для стартапов PCBA на сборочной линии.

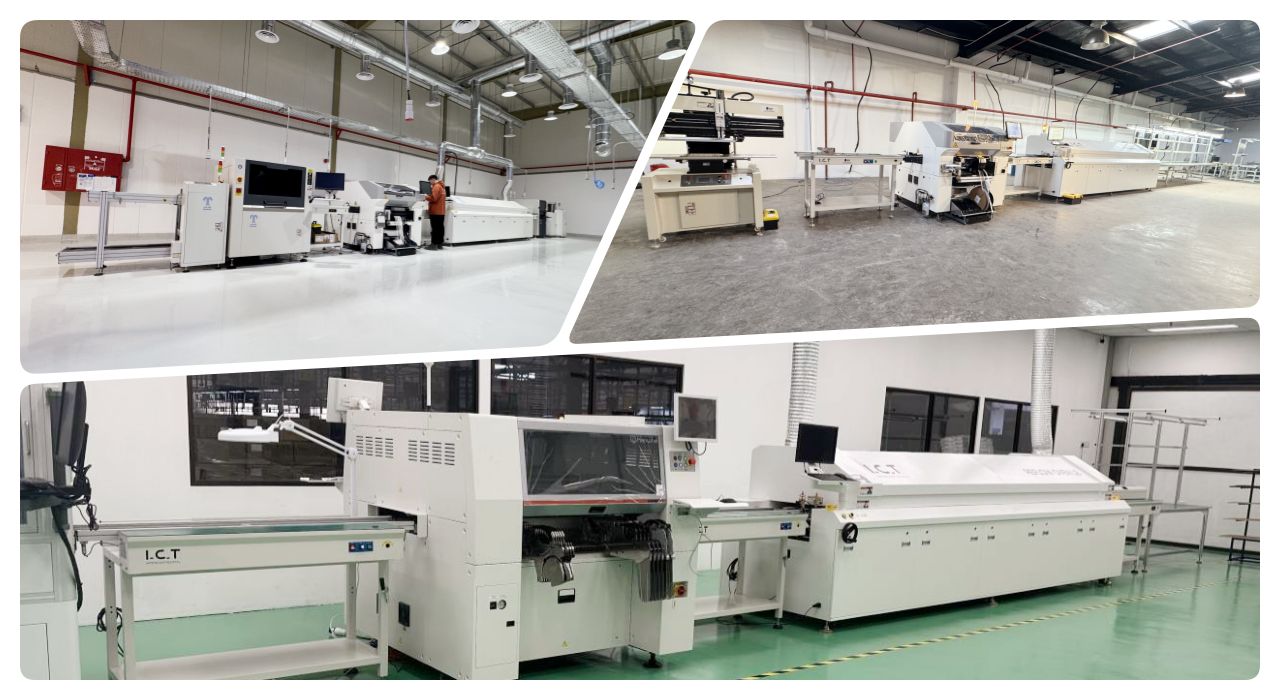

Эффективность печи оплавления
В печи оплавления используется цепной конвейер со стабильностью ±0,3°C. Независимые верхние и нижние нагреватели. Быстрое восстановление предотвращает деформацию. Хранит 50 рецептов. 18 кВт/ч благодаря интеллектуальной изоляции. Подходит для машин SMT сборной линии с высоким содержанием смеси.
Проверка и тестирование
AOI сканирует со скоростью линии с помощью цветных камер. Обнаруживает сдвиги, излишки припоя. Ссылки на плейсер для автосмещения. Панель данных отслеживает DPMO. От базовой к экономичной SMD надежности производственной линии.
Гибкие параметры линии
Запустите полуавтоматическую сборочную линию PCBA, добавьте модули позже. Чертежи резервируют место для SPI или буфера. Модели труда показывают сокращение численности персонала на 50%.
| Спецификация
| Категория | Проекты | Подробности |
|---|---|---|
| Требования к заводской компоновке | Схема заводского воздушного контура | Используйте заводской источник воздуха или отдельную безмасляную машину для сжатого воздуха. Давление должно быть больше 7 кг/см⊃2;. |
| Электрическая схема завода | Однофазный переменный ток 220 (220±10%, 50/60 Гц) Трехфазный переменный ток 380 В (380±10%, 50/60 Гц) | |
| Схема заводской выхлопной системы | Минимальная скорость потока вытяжного воздуховода составляет 500 кубических футов в минуту (14,15 м⊃3;/мин). | |
| Схема заводского освещения | Идеальное освещение на заводе составляет 800–1200 люкс, но не менее 300 люкс. | |
| Схема заводской температуры | Температура окружающей среды в производственном цехе составляет 23±3°C, обычно 17~28°C, а относительная влажность составляет 45~70% относительной влажности. | |
| Подготовка материала | Список спецификаций | Перечислите все детали и количества, необходимые для сборки производственной линии PCBA. |
| САПР-файл | Файл цифрового проекта для планирования компоновки PCB и настройки машины. | |
| Гербер-файл | Стандартный файл для изготовления и печати трафарета PCB. | |
| Паяльная паста | Материал наносится на подушечки перед установкой компонентов в принтер. | |
| SMD Материалы компонентов | Детали для поверхностного монтажа, такие как чипы и резисторы, для размещения. | |
| Промышленный спирт | Используется для очистки досок и трафаретов в процессе установки. | |
| Соединительный ремень | Лента для соединения фидерных катушек без остановки лески. | |
| трафарет | Металлический лист с отверстиями для точного нанесения паяльной пасты. |

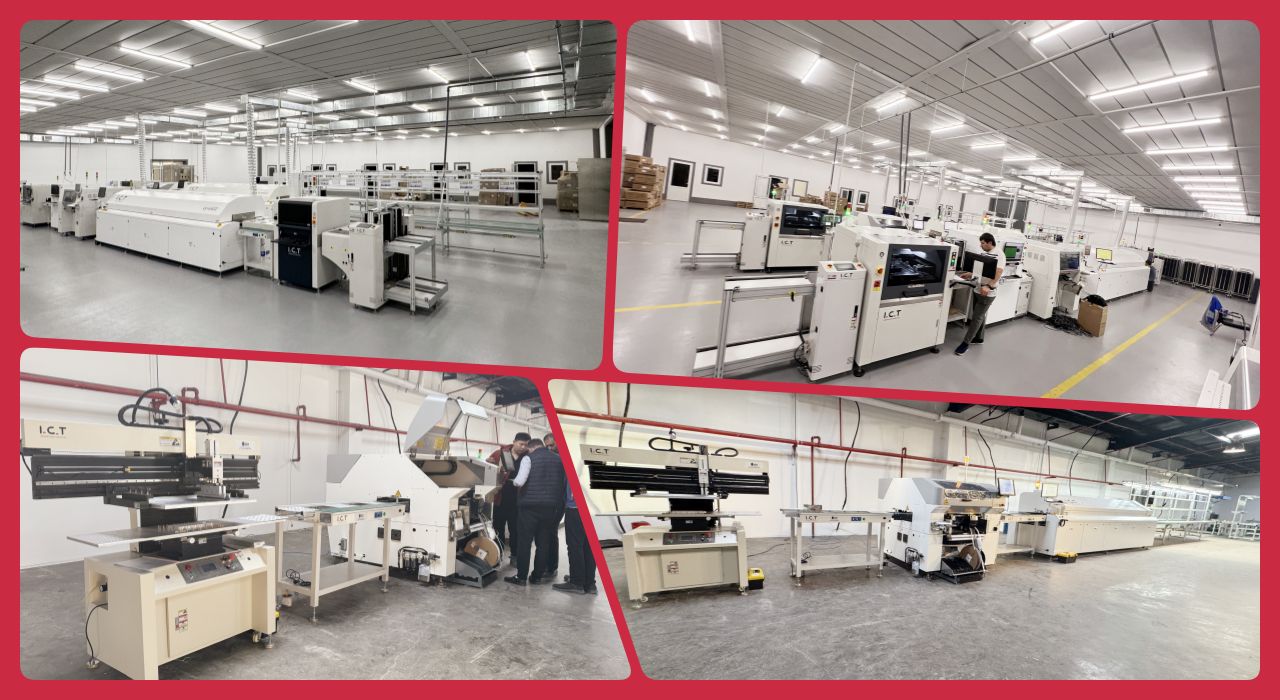

| SMT Список линейного оборудования
I.C.T Высококачественная производственная линия PCBA оснащена современным оборудованием для эффективной и точной сборки PCB. Полностью автоматизированная линия SMT включает в себя загрузчик, автоматический принтер для точного нанесения паяльной пасты, машину для захвата и размещения компонентов для точного размещения компонентов, печь оплавления для надежной пайки и систему AOI для тщательного контроля дефектов. Эта высококачественная производственная линия PCBA обеспечивает бесперебойную работу, высокую надежность и низкую стоимость сборки SMT, отвечая разнообразным отраслевым требованиям.
| Название продукта | Назначение в строке SMT |
|---|---|
| PCB Конвейер загрузчик | Автоматически загружает в линию пустые PCB. |
| Прилив паяна принтера | Точно печатает паяльную пасту на контактных площадках PCB. |
| Выберите и поместите машину | Точно монтирует компоненты на PCB. |
| Речь в духовке | Расплавляет припой, образуя прочные соединения. |
| AOI машина | Осмотр паяных соединений и дефектов размещения. |
| SPI Машина | Проверяет высоту и качество паяльной пасты. |
| Оборудование для отслеживания | Записывает и отслеживает производственные данные: станок для лазерной маркировки /установщик этикеток/струйный принтер. |
| SMT чистящая машина | Используется для очистки PCBов, трафаретов, приспособлений, сопел и т. д. |
| PCB Маршрутизатор | Разрежьте PCBA на конечный продукт |
| Видео об успехах клиентов
Клиент EMS развернул нашу сборочную линию SMT для телефонных плат. На видео запечатлен цикл от погрузчика до разгрузчика, занимающий менее 5 минут. Они выделяют трехдневный запуск и запуск одним оператором. Доходность достигла 99,5% в первый месяц. PCBA Сборочная линия окупилась за 8 месяцев. Экономически эффективная производственная линия SMD превысила запланированные объемы.
| Сервисная и обучающая поддержка
I.C.T управляет сборочной линией SMT Machine от цены до нескольких лет вперед. 3-дневная регулировка на месте и пробный запуск. Учебный план на 7–15 дней: программное обеспечение, ежедневные проверки, мелкие исправления. Запчасти доставляются с 8 складов по всему миру. Стаж работы 15 лет. Бесплатная удаленная диагностика.
| Отзывы клиентов
Пользователи отмечают отсутствие повреждений при доставке сборной линии Smt Machine. За рубежом инженеры решают проблемы менее чем за 6 часов. PCBA Сборочная линия работает по 22 часа в сутки. Экономически эффективная производственная линия SMD экономит 30 % по сравнению с конкурентами.
| Сертификаты и стандарты
CE для безопасности. Проверка материала RoHS. Аудит процесса ISO9001. Патенты на технологию связи. Поддерживает надежную сборочную линию SMT Machine.
| О компании и заводе I.C.T
Три завода общей площадью 12 000 м⊃2;. 89 сотрудников, 20 инженеров. 25 лет обслуживаем 1600 клиентов в 72 странах. Собственная линия исследований и разработок PCBA по индивидуальному заказу. Многоточечный контроль качества от поступления до упаковки. Глобальные центры, склады, филиалы. Цель: перекрестный центр электроники.
