AOI печатных плат выявляет видимые дефекты монтажа и пайки: отсутствующие и смещенные компоненты, неправильную полярность, перемычки припоя, недостаток или избыток припоя, приподнятые выводы. Но результат работы автоматической оптической инспекции PCB определяется не только разрешением камеры, а прежде всего качеством программы проверки, освещения, библиотеки компонентов и правил подтверждения дефектов. Именно на этих уровнях фабрика либо получает быстрый и стабильный контроль, либо тонет в ложных срабатываниях AOI.
Эта статья объясняет, какие SMT-дефекты AOI обнаруживает уверенно, какие задачи нужно закрывать другими методами контроля, почему возникают ложные вызовы и какие практические шаги настройки AOI снижают их количество без потери реальных дефектов. Материал ориентирован на технологов, руководителей производства и инженеров, которые выбирают или настраивают инспекцию для SMT-линии в России.
Содержание
%IMG1%

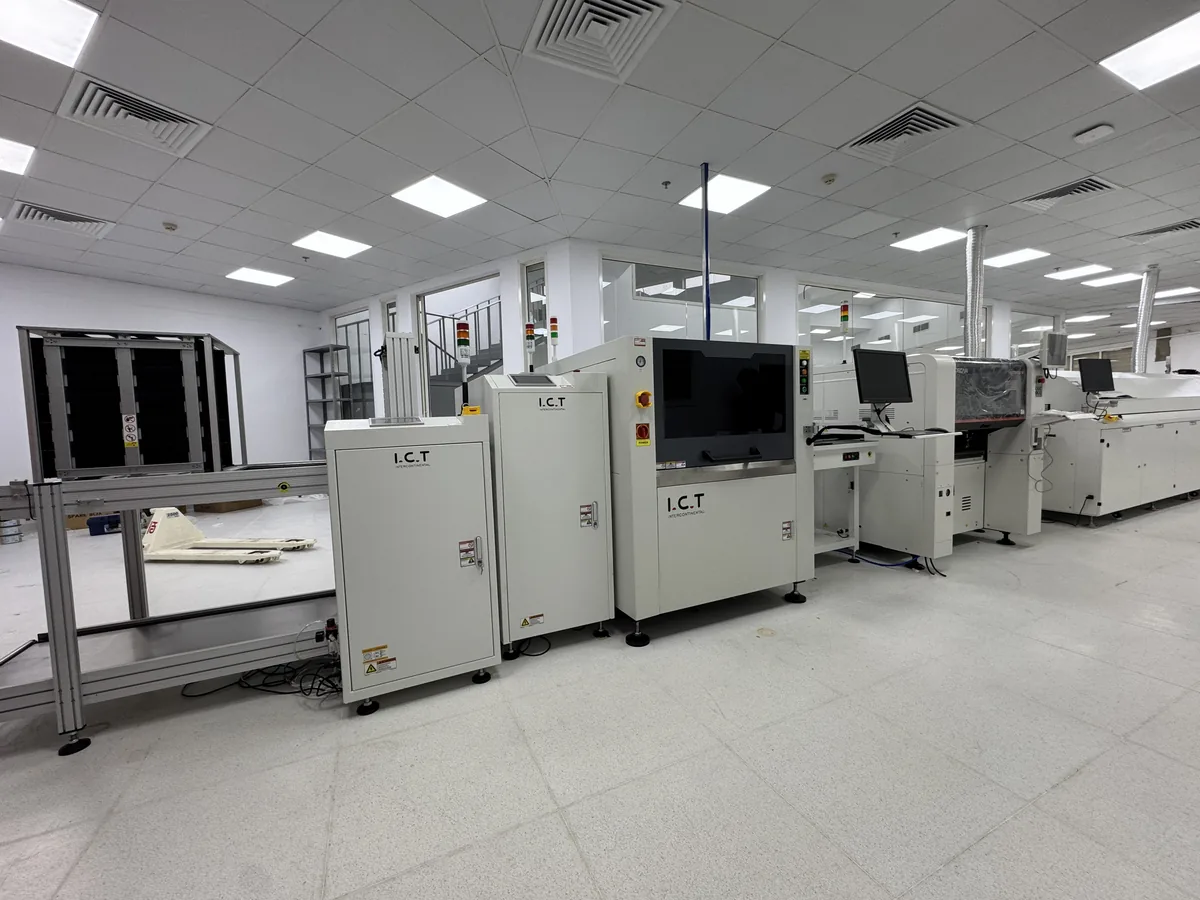

AOI дефекты принято делить на группы по месту возникновения в процессе: дефекты установки компонентов, дефекты пайки и дефекты внешнего вида платы. Такая классификация удобна на практике, потому что каждая группа указывает на своего «виновника» в линии и на свою зону настройки программы.
В зоне установки автоматическая оптическая инспекция PCB уверенно выявляет отсутствующий компонент, смещение корпуса по X и Y, неправильный угол установки, разворот компонента, ошибочную полярность диодов и электролитических конденсаторов, неверный номинал по маркировке, а также видимые повреждения корпуса и приподнятые выводы. Если AOI стоит после установки компонентов, эти дефекты можно остановить до пайки, когда исправление стоит дешевле всего.
В зоне пайки AOI обнаруживает перемычки между выводами, недостаточное количество припоя, избыток припоя, открытый непропаянный вывод, плохое смачивание, шарики припоя и отдельные признаки холодной пайки, если они имеют заметное внешнее выражение. После печи оплавления это основной инструмент, который показывает итоговое качество монтажа всей линии.
При этом возможности AOI зависят от программы, освещения, эталонных изображений и допусков, заданных для каждой группы компонентов. Один и тот же станок на двух фабриках может давать совершенно разный результат, поэтому вопрос «что выявляет AOI» всегда нужно рассматривать вместе с вопросом «как она настроена».
Чтобы правильно распределить методы контроля в линии, полезно сначала изучить сравнение инспекционных систем AOI, SPI и X-Ray для SMT-производства. Это помогает закрыть критичные риски, не перегружая линию дублирующим оборудованием.
AOI работает со светом и изображением, поэтому она физически не может оценить то, что скрыто от камеры. Главная слепая зона - паяные соединения под корпусами BGA, QFN и другими компонентами с выводами под днищем. Для них нужен рентгеновский контроль.
Второе ограничение - объем и положение паяльной пасты до установки компонентов. Эти параметры надежнее контролирует SPI, потому что после оплавления недостаток пасты уже смешался с результатом пайки, и отделить причину от следствия становится сложнее.
AOI также не заменяет электрический тест: она не покажет скрытые повреждения компонента, деградацию кристалла или проблемы, не имеющие внешнего проявления. Отсюда практический вывод для фабрики: контроль SMT дефектов строится по зонам риска. SPI ставится до монтажа, AOI - после установки или после пайки, X-Ray - точечно для сложных корпусов, а электрический тест завершает цепочку. AOI в этой системе - самый быстрый и массовый фильтр видимых дефектов, но не единственный.
%IMG2%

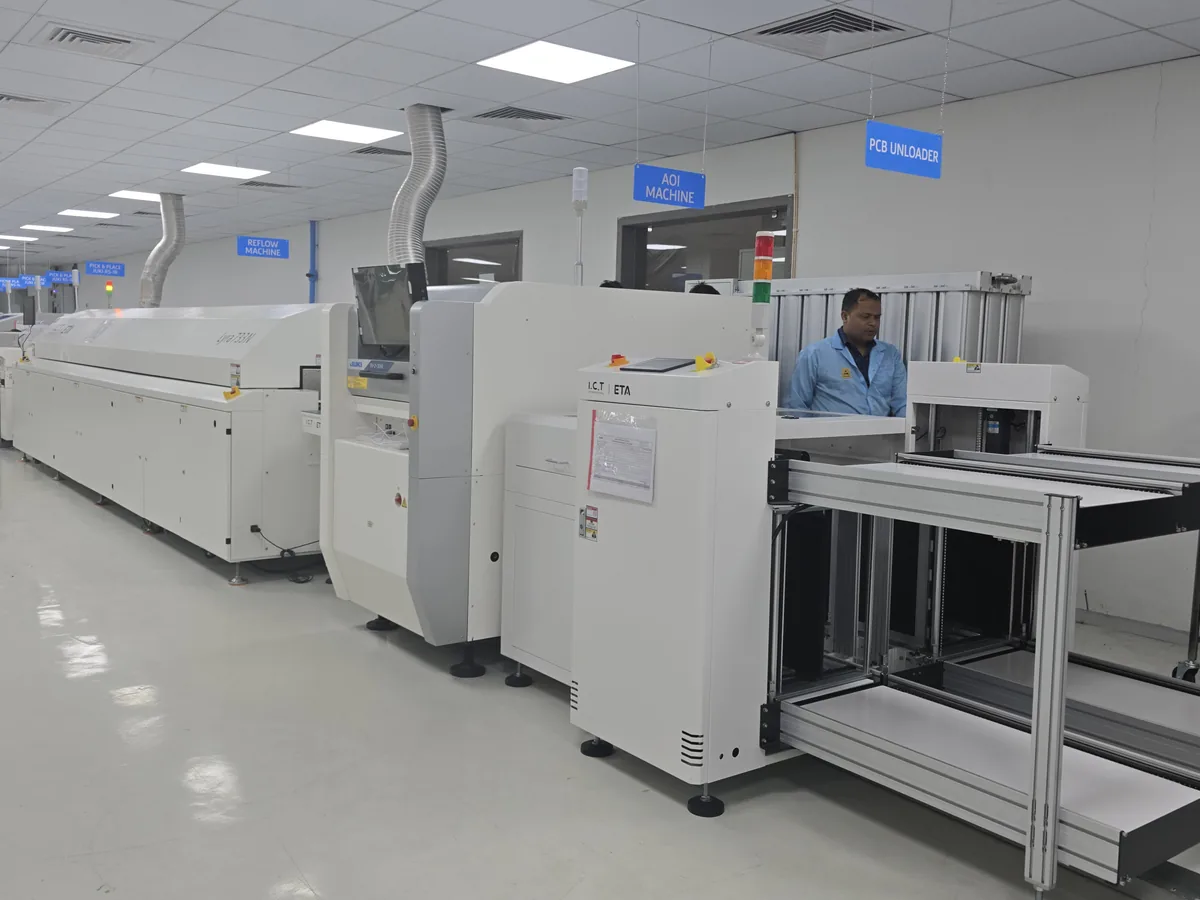

Ложные срабатывания AOI - это ситуации, когда система отмечает нормальный участок платы как дефект. Причины почти всегда лежат в одной из четырех областей: оптика и освещение, допуски программы, библиотека компонентов и вариации самой платы.
Типичные источники: блик от металлических выводов и глянцевой паяльной маски, нестабильное освещение, тени от высоких компонентов, разница в цвете и текстуре плат разных поставщиков, допустимое в пределах допуска смещение корпуса, слишком узкие окна инспекции и устаревшая библиотека, не учитывающая реальную геометрию компонентов.
Опасность высокого уровня ложных вызовов не только в потерянном времени. Оператор, который каждый час подтверждает десятки несуществующих дефектов, перестает внимательно смотреть на сигналы системы. В результате возрастает риск пропустить настоящий дефект, и контроль превращается в формальность. Поэтому борьба с ложными вызовами - это не «удобство», а условие надежности всего контроля.
Важно различать ложное срабатывание и допустимое технологическое отклонение. Небольшой сдвиг компонента может быть заметен визуально, но оставаться в пределах требований пайки и электрической надежности. Настройка AOI должна опираться на реальные допуски производства и требования заказчика, а не на картинку идеального образца.
%IMG3%

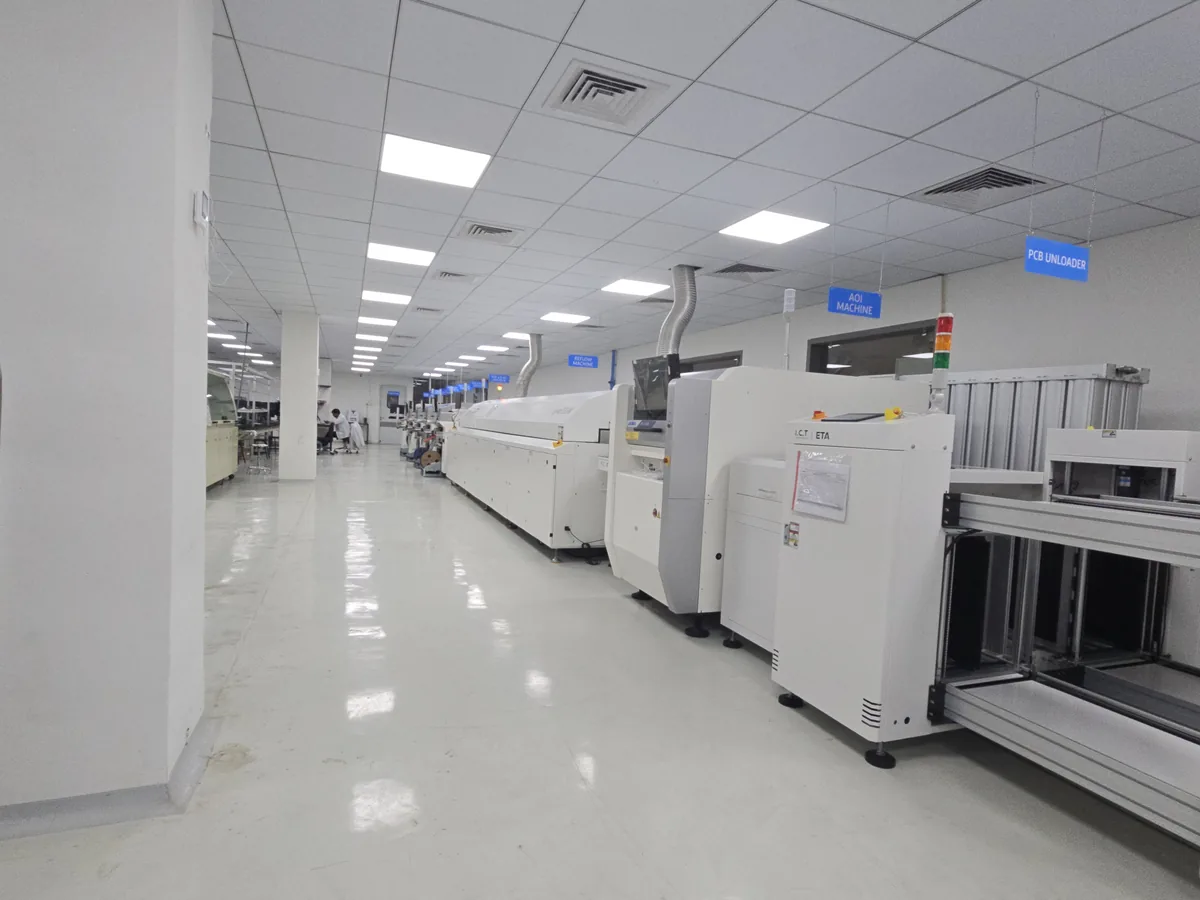

Настройка AOI начинается с программы проверки. Для каждого компонента задаются окно инспекции, форма корпуса, полярность, высота, допустимое смещение и критичные зоны пайки. Слишком широкое окно приводит к пропускам дефектов, слишком узкое - к росту ложных вызовов. Баланс между чувствительностью и скоростью линии и есть главный инженерный компромисс при настройке.
Вторая часть - освещение и качество изображения. Металлические выводы, темные корпуса, белые разъемы и глянцевая маска отражают свет по-разному, поэтому для разных групп компонентов нужны свои схемы подсветки и углы съемки. Хорошая система должна давать оператору контрастное изображение, на котором реальный дефект отделим от нормальной вариации процесса.
Третья часть - библиотека компонентов и эталонные изображения. Ее нужно вести аккуратно: фиксировать геометрию реальных компонентов, обновлять при смене поставщиков PCB и корпусов, а не копировать программы между платами без проверки. Именно устаревшая библиотека чаще всего объясняет «внезапно испортившуюся» инспекцию на стабильной линии.
Для онлайн-контроля SMT-линий можно рассматривать, например, AOI-систему I.C.T AI-5146 для визуального тестирования печатных плат. При выборе оборудования имеет смысл проверять не только камеру и скорость, но и удобство программирования, стабильность библиотеки, инструменты анализа статистики и поддержку после установки.
Снижение ложных вызовов - это управляемый процесс, а не разовая подстройка порогов. Рабочая последовательность выглядит так.
Во-первых, собрать статистику: какие вызовы повторяются, на каких компонентах, в каких зонах платы, при каком освещении и смене. Повторяющиеся вызовы почти всегда указывают на конкретную причину - отражение, узкое окно или неточную библиотеку.
Во-вторых, скорректировать пороги по реальным допускам производства и требованиям заказчика, а не по идеальному образцу. Для критичных узлов пороги остаются строгими, для некритичных зон их можно ослабить без риска для качества изделия.
В-третьих, ввести уровни критичности дефектов и единые правила подтверждения: оператор должен одинаково реагировать на один и тот же тип вызова независимо от смены. Регулярное обучение и простые инструкции подтверждения дают заметный эффект уже в первые недели.
Наконец, при запуске новой платы не стоит сразу добиваться минимального числа предупреждений. Сначала нужно собрать данные о реальных дефектах и допустимых вариациях процесса, а затем постепенно сузить программу, убрав повторяющиеся ложные вызовы и оставив контроль параметров, которые действительно влияют на качество изделия.
%IMG4%

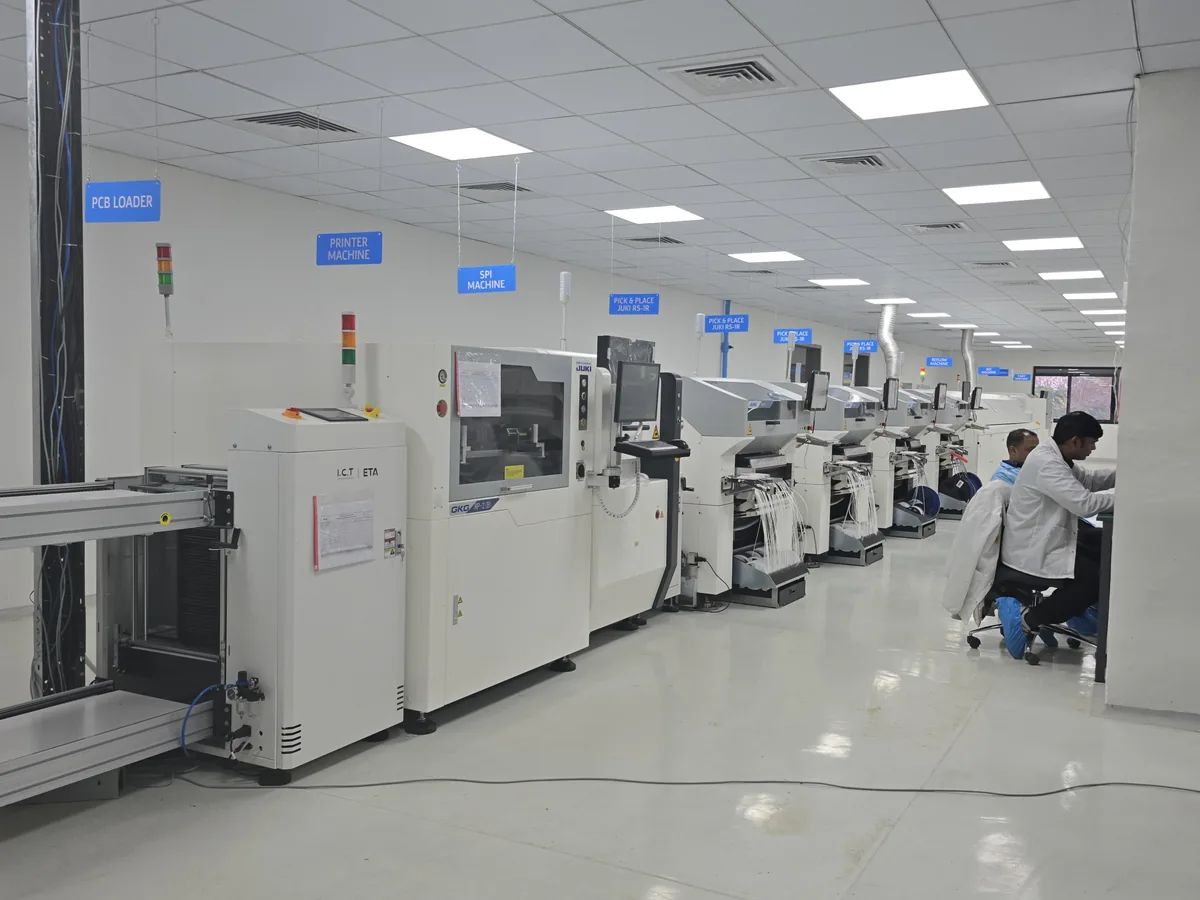

Эффективность AOI максимальна, когда инспекция связана с процессом, а не работает как отдельная станция сортировки брака. Если система повторно находит один и тот же тип дефекта, это сигнал проверить принтер, состояние пасты, установщик компонентов, профиль печи, транспортировку платы и действия операторов. Контроль SMT дефектов тогда выполняет вторую, более ценную роль - быстрого поиска источника проблемы, а не только отбраковки.
Практичный набор шагов для фабрики: стабильная библиотека компонентов, уровни критичности, регулярный анализ статистики ложных вызовов, единые правила подтверждения и обновление программы при каждом изменении компонентов, пасты или поставщиков плат. Полезно также смотреть на динамику: снижение повторяемых дефектов после корректировки процесса - лучший показатель того, что инспекция работает на производство, а не параллельно с ним.
Для DIP и смешанных линий задача та же, но зона контроля другая, поэтому может быть полезна онлайн-система проверки печатных плат DIP I.C.T AI-4026, рассчитанная на контроль после монтажа выводных компонентов.
Задача AOI | Что проверить на практике |
|---|---|
Поиск дефектов установки | Отсутствие, смещение, угол, разворот, полярность, маркировку |
Контроль пайки | Перемычки, недостаток и избыток припоя, открытые выводы, смачивание |
Снижение ложных вызовов | Окна инспекции, освещение, библиотеку, реальные допуски производства |
Связь с процессом | Повторяющиеся дефекты: принтер, паста, установщик, профиль печи |
Эффективность линии | Правила подтверждения, обучение операторов, статистику по сменам |
Нужна помощь с выбором и настройкой AOI?
Опишите тип PCB, компоненты, такт линии и типичные дефекты - I.C.T поможет подобрать AOI-систему, место установки в линии и правила настройки для снижения ложных срабатываний.
Нет. AOI надежно закрывает видимые дефекты монтажа и пайки, но не видит объем паяльной пасты до установки компонентов и скрытые соединения под BGA или QFN. Для этих задач нужны SPI и рентгеновский контроль соответственно. На типовой линии методы дополняют друг друга, а не заменяют.
Универсальной цифры нет: допустимый уровень зависит от продукта, требований заказчика и критичности узлов. Практичнее следить за динамикой - количеством повторяющихся вызовов по типам и компонентам. Стабильное снижение повторяющихся ложных вызовов при сохранении выявления реальных дефектов и есть рабочий критерий хорошей настройки.
Возможные точки - после установки компонентов и после печи оплавления. Большинство фабрик рассматривает контроль после пайки как обязательный, потому что он показывает итоговый результат монтажа. Дополнительный AOI после установки имеет смысл, когда в продукции много дорогих компонентов или сложных корпусов и важно остановить дефект до пайки.
Программу пересматривают при запуске новой платы, смене поставщика PCB, изменении компонентов или пасты, после корректировок процесса и при росте ложных вызовов. На стабильной серийной линии полезно периодически анализировать статистику подтверждений, чтобы программа не деградировала незаметно.
Минимальный набор: Gerber или CAD-данные, BOM, координаты установки, примеры плат, список критичных компонентов, фотографии типичных дефектов и требования приемки качества. Эти данные позволяют задать корректные окна инспекции и допуски с первого раза и сократить этап опытной настройки.
